Конструкция сошника сеялки пневматической рядной

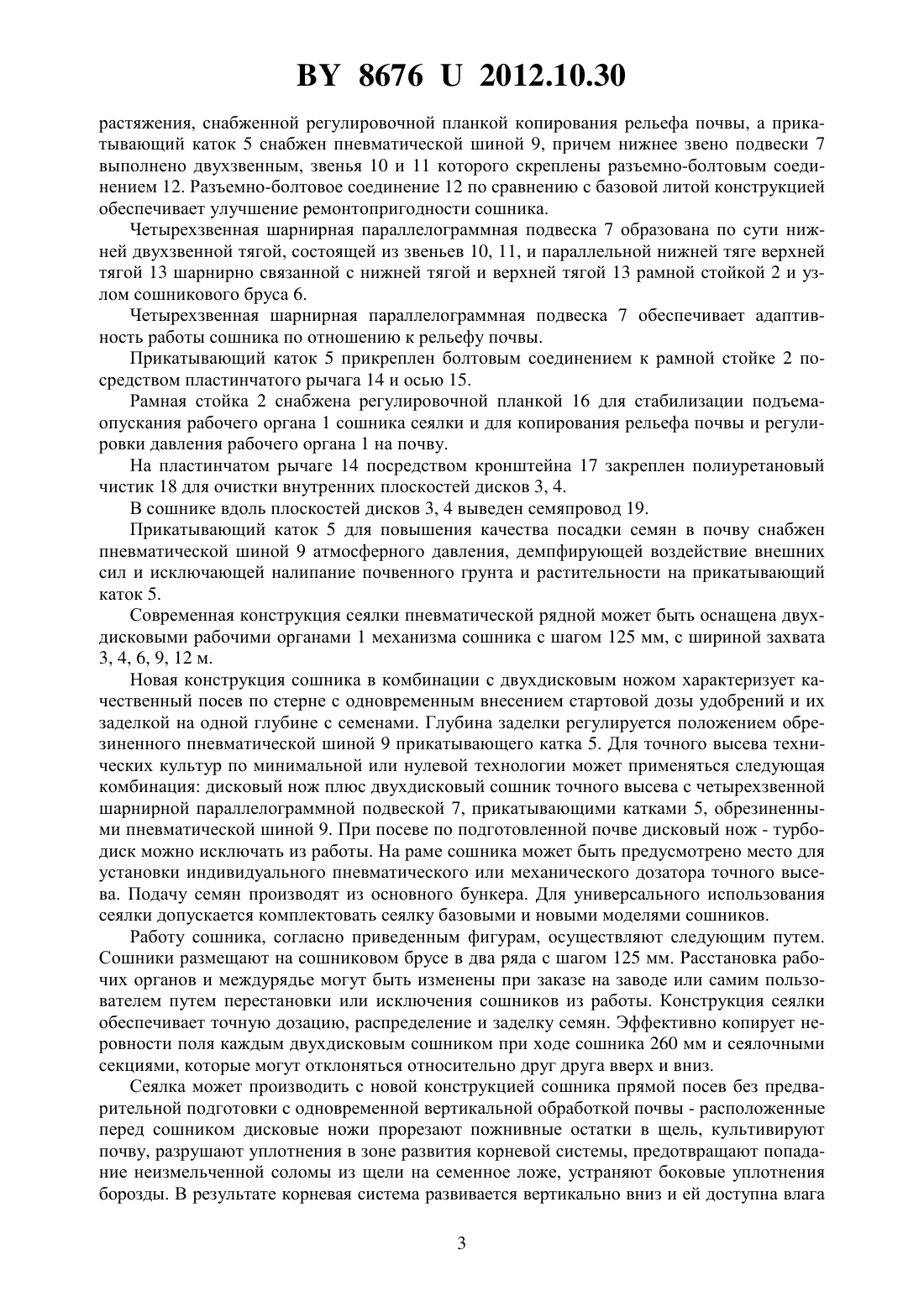

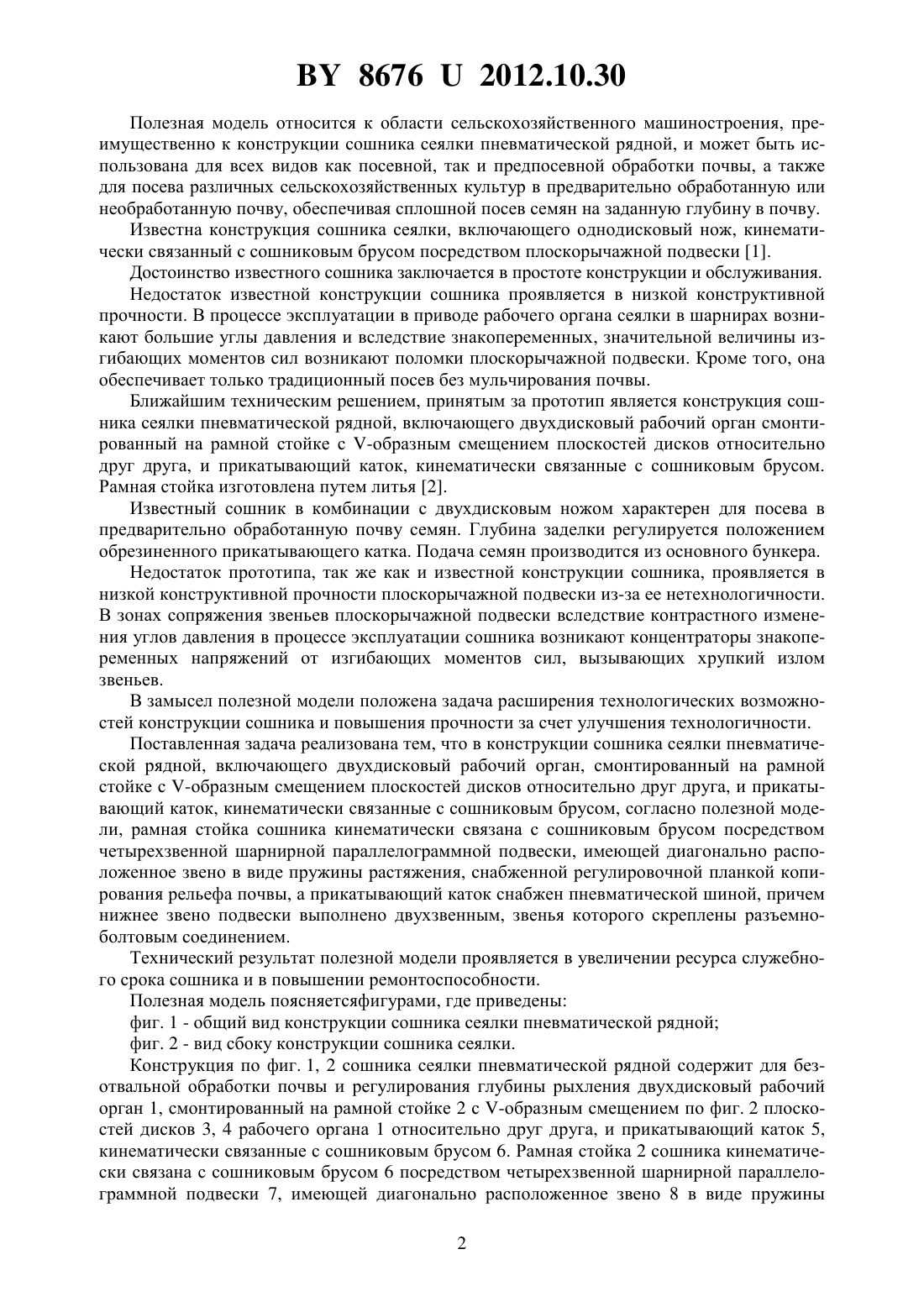

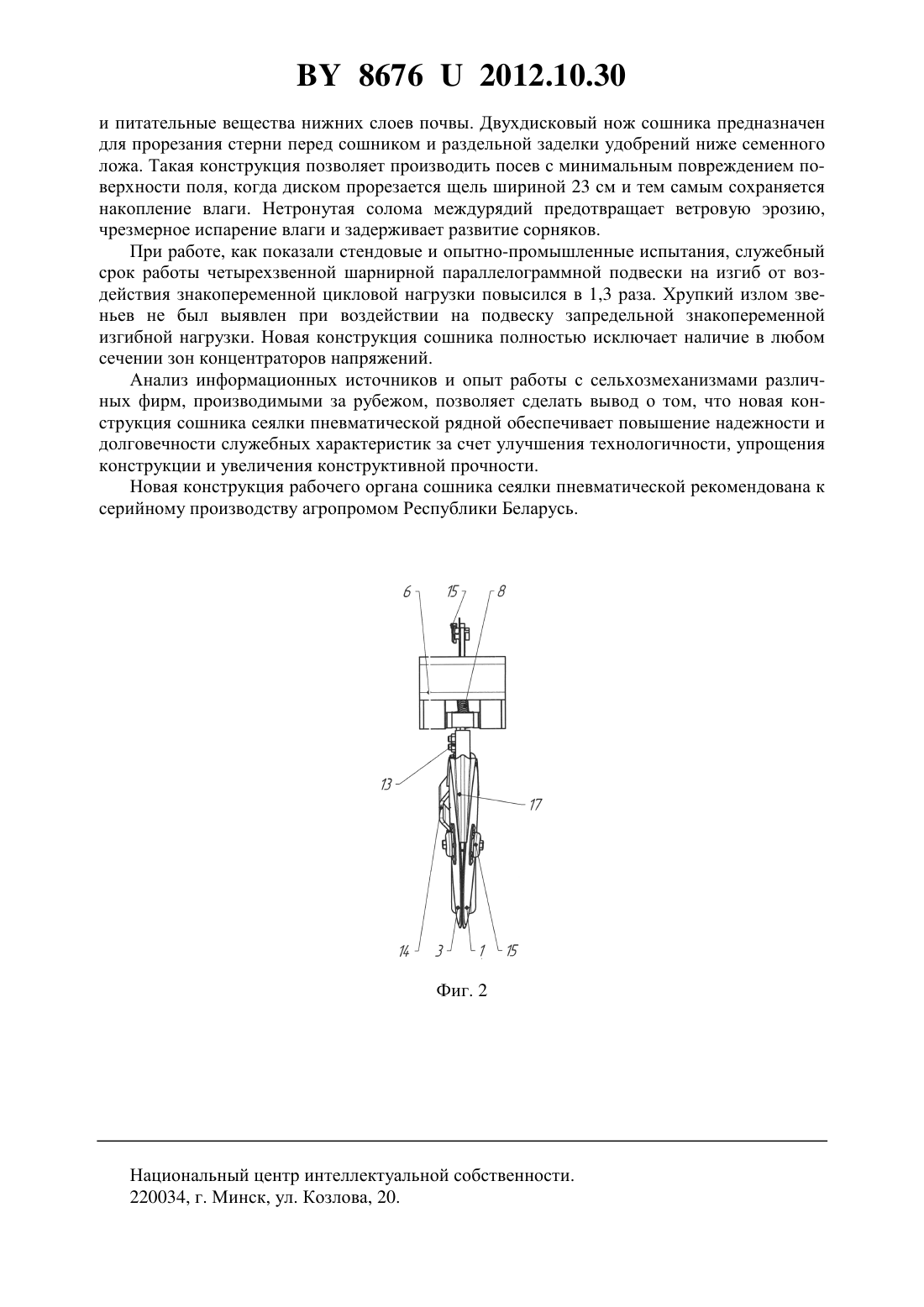

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ СОШНИКА СЕЯЛКИ ПНЕВМАТИЧЕСКОЙ РЯДНОЙ(71) Заявитель Открытое акционерное общество Лидагропроммаш(72) Авторы Банцевич Андрей Марьянович Янченко Владимир Николаевич Круглый Виктор Викторович Кодзик Андрей Георгиевич Ясюкевич Владимир Николаевич(73) Патентообладатель Открытое акционерное общество Лидагропроммаш(57) Конструкция сошника сеялки пневматической рядной, включающего двухдисковый рабочий орган, смонтированный на раме с -образным смещением плоскостей дисков относительно друг друга, и прикатывающий каток, кинематически связанные с сошниковым брусом, отличающаяся тем, что рама сошника кинематически связана с сошниковым брусом посредством четырехзвенной шарнирной параллелограммной подвески, имеющей диагонально расположенное звено в виде пружины растяжения, снабженной регулировочной планкой копирования рельефа почвы, а прикатывающий каток снабжен пневматической шиной, причем нижнее звено подвески выполнено двухзвенным, звенья которого скреплены разъемно-болтовым соединением. 86762012.10.30 Полезная модель относится к области сельскохозяйственного машиностроения, преимущественно к конструкции сошника сеялки пневматической рядной, и может быть использована для всех видов как посевной, так и предпосевной обработки почвы, а также для посева различных сельскохозяйственных культур в предварительно обработанную или необработанную почву, обеспечивая сплошной посев семян на заданную глубину в почву. Известна конструкция сошника сеялки, включающего однодисковый нож, кинематически связанный с сошниковым брусом посредством плоскорычажной подвески 1. Достоинство известного сошника заключается в простоте конструкции и обслуживания. Недостаток известной конструкции сошника проявляется в низкой конструктивной прочности. В процессе эксплуатации в приводе рабочего органа сеялки в шарнирах возникают большие углы давления и вследствие знакопеременных, значительной величины изгибающих моментов сил возникают поломки плоскорычажной подвески. Кроме того, она обеспечивает только традиционный посев без мульчирования почвы. Ближайшим техническим решением, принятым за прототип является конструкция сошника сеялки пневматической рядной, включающего двухдисковый рабочий орган смонтированный на рамной стойке с -образным смещением плоскостей дисков относительно друг друга, и прикатывающий каток, кинематически связанные с сошниковым брусом. Рамная стойка изготовлена путем литья 2. Известный сошник в комбинации с двухдисковым ножом характерен для посева в предварительно обработанную почву семян. Глубина заделки регулируется положением обрезиненного прикатывающего катка. Подача семян производится из основного бункера. Недостаток прототипа, так же как и известной конструкции сошника, проявляется в низкой конструктивной прочности плоскорычажной подвески из-за ее нетехнологичности. В зонах сопряжения звеньев плоскорычажной подвески вследствие контрастного изменения углов давления в процессе эксплуатации сошника возникают концентраторы знакопеременных напряжений от изгибающих моментов сил, вызывающих хрупкий излом звеньев. В замысел полезной модели положена задача расширения технологических возможностей конструкции сошника и повышения прочности за счет улучшения технологичности. Поставленная задача реализована тем, что в конструкции сошника сеялки пневматической рядной, включающего двухдисковый рабочий орган, смонтированный на рамной стойке с -образным смещением плоскостей дисков относительно друг друга, и прикатывающий каток, кинематически связанные с сошниковым брусом, согласно полезной модели, рамная стойка сошника кинематически связана с сошниковым брусом посредством четырехзвенной шарнирной параллелограммной подвески, имеющей диагонально расположенное звено в виде пружины растяжения, снабженной регулировочной планкой копирования рельефа почвы, а прикатывающий каток снабжен пневматической шиной, причем нижнее звено подвески выполнено двухзвенным, звенья которого скреплены разъемноболтовым соединением. Технический результат полезной модели проявляется в увеличении ресурса служебного срока сошника и в повышении ремонтоспособности. Полезная модель поясняетсяфигурами, где приведены фиг. 1 - общий вид конструкции сошника сеялки пневматической рядной фиг. 2 - вид сбоку конструкции сошника сеялки. Конструкция по фиг. 1, 2 сошника сеялки пневматической рядной содержит для безотвальной обработки почвы и регулирования глубины рыхления двухдисковый рабочий орган 1, смонтированный на рамной стойке 2 с -образным смещением по фиг. 2 плоскостей дисков 3, 4 рабочего органа 1 относительно друг друга, и прикатывающий каток 5,кинематически связанные с сошниковым брусом 6. Рамная стойка 2 сошника кинематически связана с сошниковым брусом 6 посредством четырехзвенной шарнирной параллелограммной подвески 7, имеющей диагонально расположенное звено 8 в виде пружины 2 86762012.10.30 растяжения, снабженной регулировочной планкой копирования рельефа почвы, а прикатывающий каток 5 снабжен пневматической шиной 9, причем нижнее звено подвески 7 выполнено двухзвенным, звенья 10 и 11 которого скреплены разъемно-болтовым соединением 12. Разъемно-болтовое соединение 12 по сравнению с базовой литой конструкцией обеспечивает улучшение ремонтопригодности сошника. Четырехзвенная шарнирная параллелограммная подвеска 7 образована по сути нижней двухзвенной тягой, состоящей из звеньев 10, 11, и параллельной нижней тяге верхней тягой 13 шарнирно связанной с нижней тягой и верхней тягой 13 рамной стойкой 2 и узлом сошникового бруса 6. Четырехзвенная шарнирная параллелограммная подвеска 7 обеспечивает адаптивность работы сошника по отношению к рельефу почвы. Прикатывающий каток 5 прикреплен болтовым соединением к рамной стойке 2 посредством пластинчатого рычага 14 и осью 15. Рамная стойка 2 снабжена регулировочной планкой 16 для стабилизации подъемаопускания рабочего органа 1 сошника сеялки и для копирования рельефа почвы и регулировки давления рабочего органа 1 на почву. На пластинчатом рычаге 14 посредством кронштейна 17 закреплен полиуретановый чистик 18 для очистки внутренних плоскостей дисков 3, 4. В сошнике вдоль плоскостей дисков 3, 4 выведен семяпровод 19. Прикатывающий каток 5 для повышения качества посадки семян в почву снабжен пневматической шиной 9 атмосферного давления, демпфирующей воздействие внешних сил и исключающей налипание почвенного грунта и растительности на прикатывающий каток 5. Современная конструкция сеялки пневматической рядной может быть оснащена двухдисковыми рабочими органами 1 механизма сошника с шагом 125 мм, с шириной захвата 3, 4, 6, 9, 12 м. Новая конструкция сошника в комбинации с двухдисковым ножом характеризует качественный посев по стерне с одновременным внесением стартовой дозы удобрений и их заделкой на одной глубине с семенами. Глубина заделки регулируется положением обрезиненного пневматической шиной 9 прикатывающего катка 5. Для точного высева технических культур по минимальной или нулевой технологии может применяться следующая комбинация дисковый нож плюс двухдисковый сошник точного высева с четырехзвенной шарнирной параллелограммной подвеской 7, прикатывающими катками 5, обрезиненными пневматической шиной 9. При посеве по подготовленной почве дисковый нож - турбодиск можно исключать из работы. На раме сошника может быть предусмотрено место для установки индивидуального пневматического или механического дозатора точного высева. Подачу семян производят из основного бункера. Для универсального использования сеялки допускается комплектовать сеялку базовыми и новыми моделями сошников. Работу сошника, согласно приведенным фигурам, осуществляют следующим путем. Сошники размещают на сошниковом брусе в два ряда с шагом 125 мм. Расстановка рабочих органов и междурядье могут быть изменены при заказе на заводе или самим пользователем путем перестановки или исключения сошников из работы. Конструкция сеялки обеспечивает точную дозацию, распределение и заделку семян. Эффективно копирует неровности поля каждым двухдисковым сошником при ходе сошника 260 мм и сеялочными секциями, которые могут отклоняться относительно друг друга вверх и вниз. Сеялка может производить с новой конструкцией сошника прямой посев без предварительной подготовки с одновременной вертикальной обработкой почвы - расположенные перед сошником дисковые ножи прорезают пожнивные остатки в щель, культивируют почву, разрушают уплотнения в зоне развития корневой системы, предотвращают попадание неизмельченной соломы из щели на семенное ложе, устраняют боковые уплотнения борозды. В результате корневая система развивается вертикально вниз и ей доступна влага 3 86762012.10.30 и питательные вещества нижних слоев почвы. Двухдисковый нож сошника предназначен для прорезания стерни перед сошником и раздельной заделки удобрений ниже семенного ложа. Такая конструкция позволяет производить посев с минимальным повреждением поверхности поля, когда диском прорезается щель шириной 23 см и тем самым сохраняется накопление влаги. Нетронутая солома междурядий предотвращает ветровую эрозию,чрезмерное испарение влаги и задерживает развитие сорняков. При работе, как показали стендовые и опытно-промышленные испытания, служебный срок работы четырехзвенной шарнирной параллелограммной подвески на изгиб от воздействия знакопеременной цикловой нагрузки повысился в 1,3 раза. Хрупкий излом звеньев не был выявлен при воздействии на подвеску запредельной знакопеременной изгибной нагрузки. Новая конструкция сошника полностью исключает наличие в любом сечении зон концентраторов напряжений. Анализ информационных источников и опыт работы с сельхозмеханизмами различных фирм, производимыми за рубежом, позволяет сделать вывод о том, что новая конструкция сошника сеялки пневматической рядной обеспечивает повышение надежности и долговечности служебных характеристик за счет улучшения технологичности, упрощения конструкции и увеличения конструктивной прочности. Новая конструкция рабочего органа сошника сеялки пневматической рекомендована к серийному производству агропромом Республики Беларусь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
