Криотерапевтическая установка

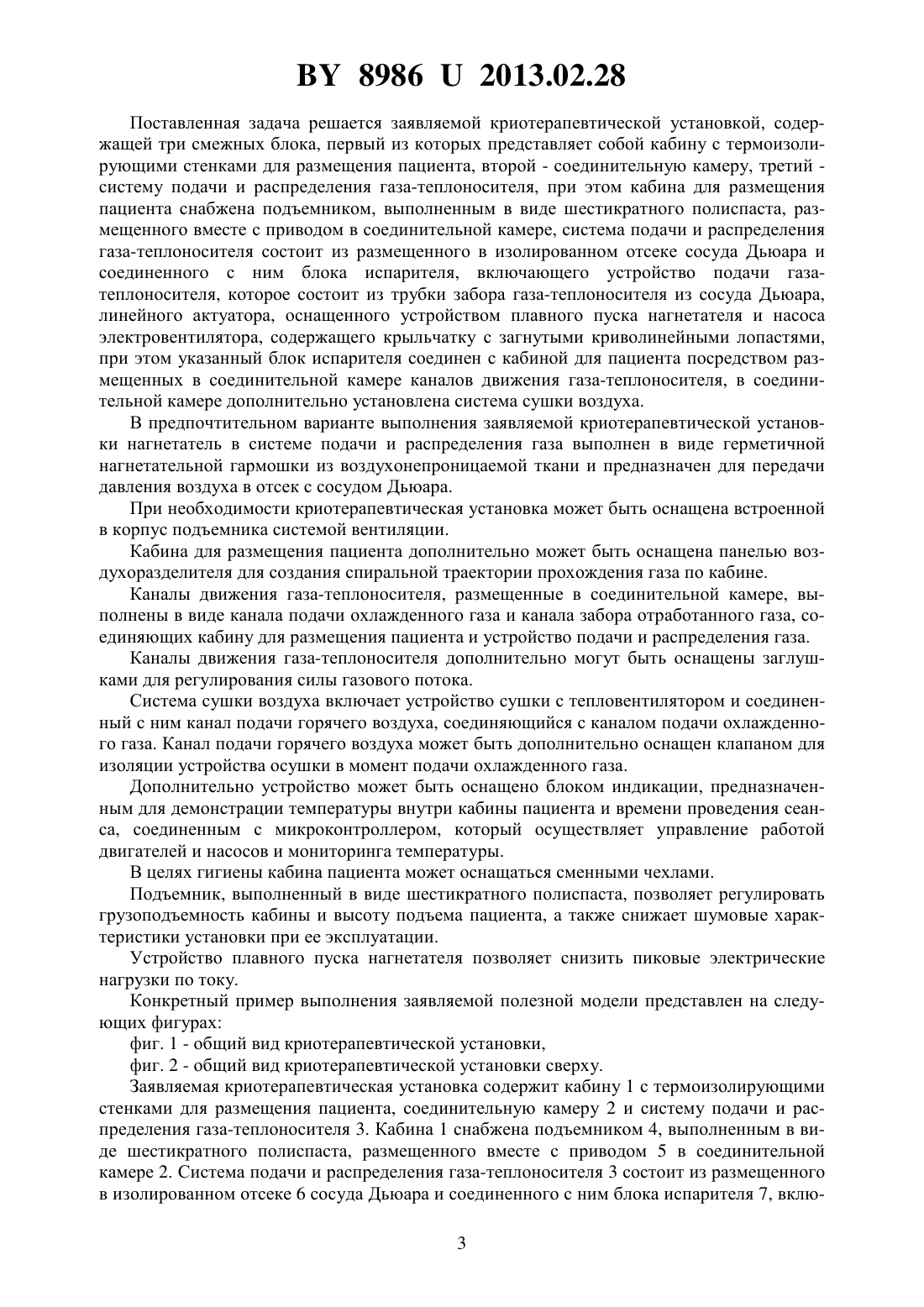

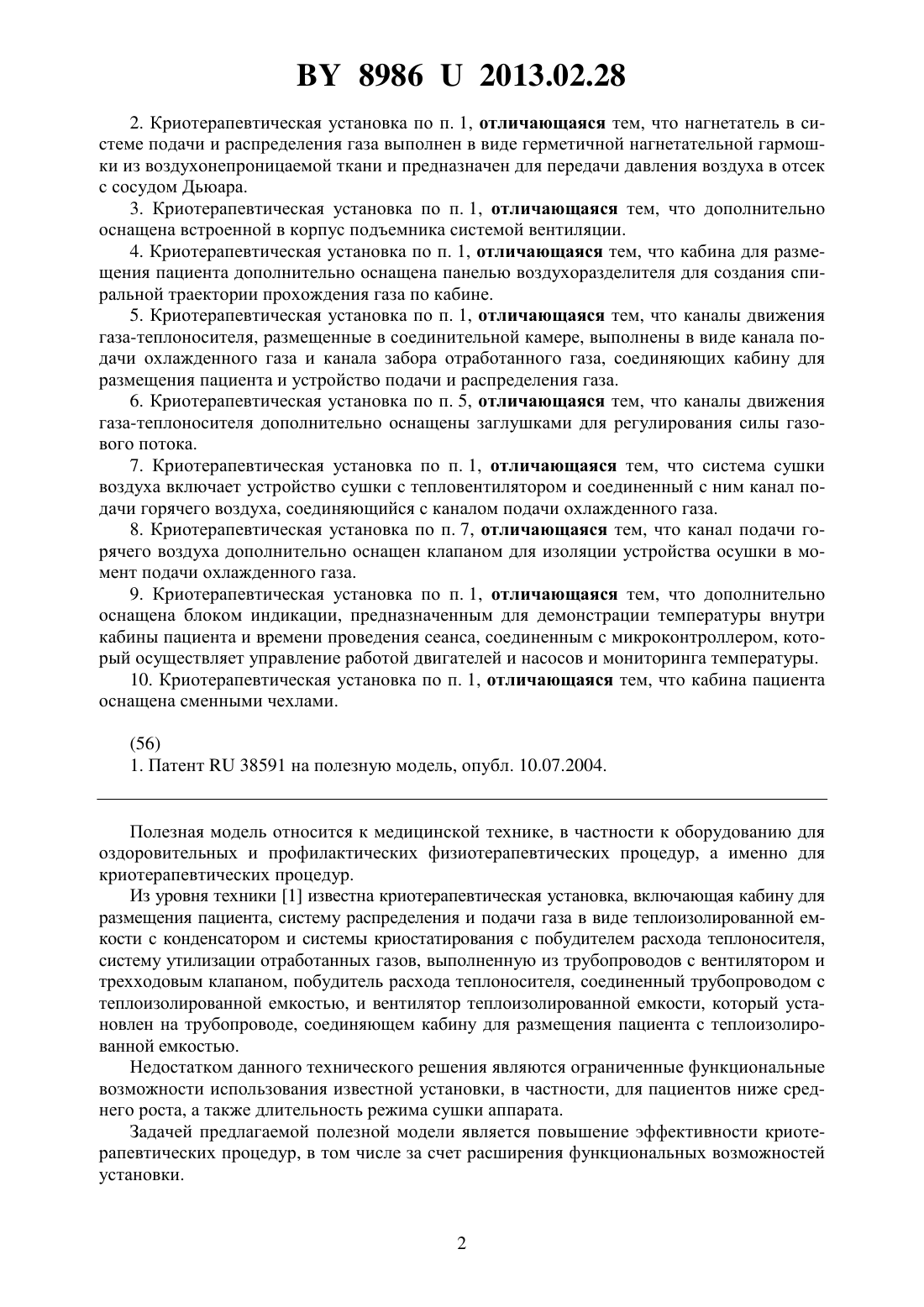

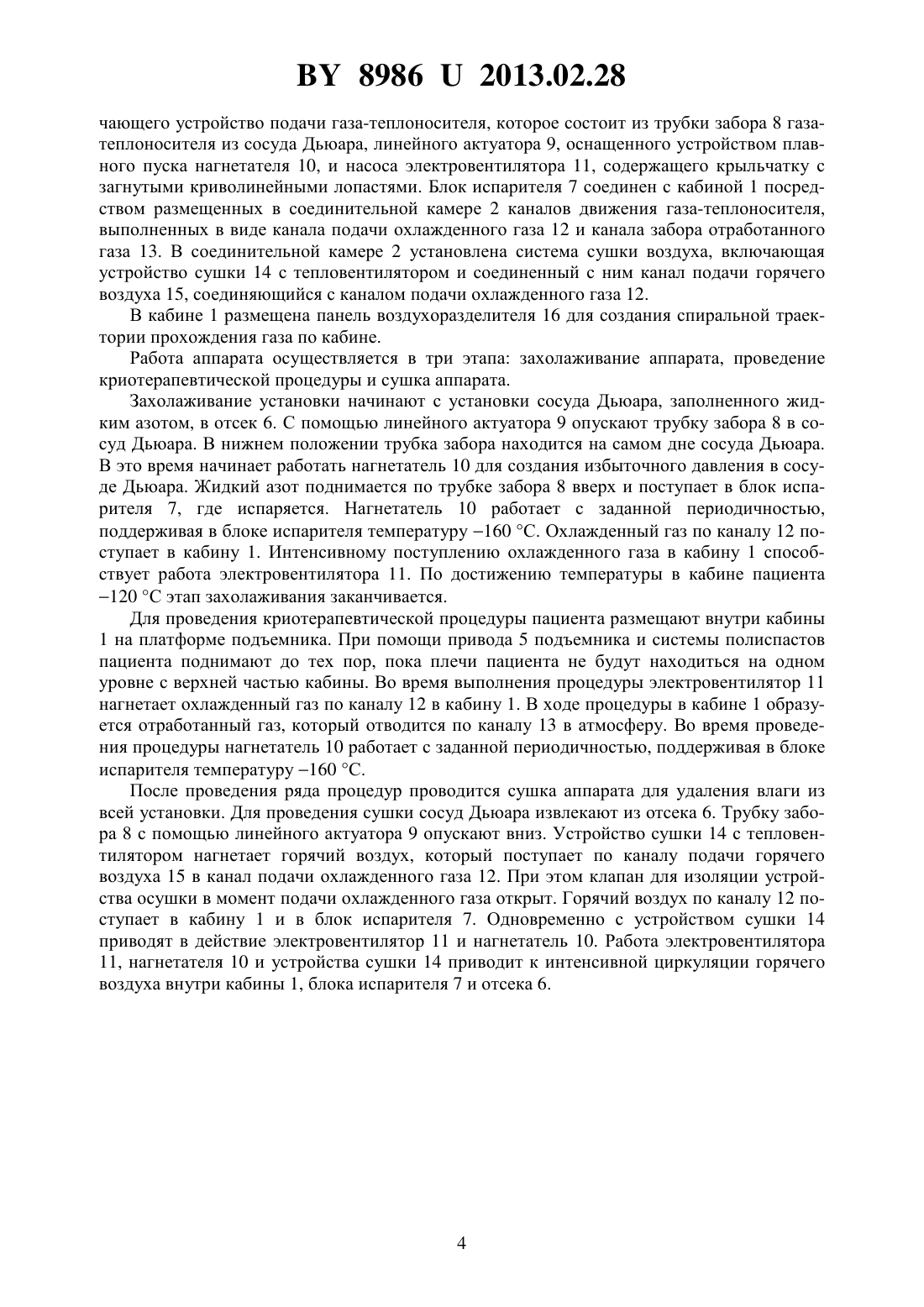

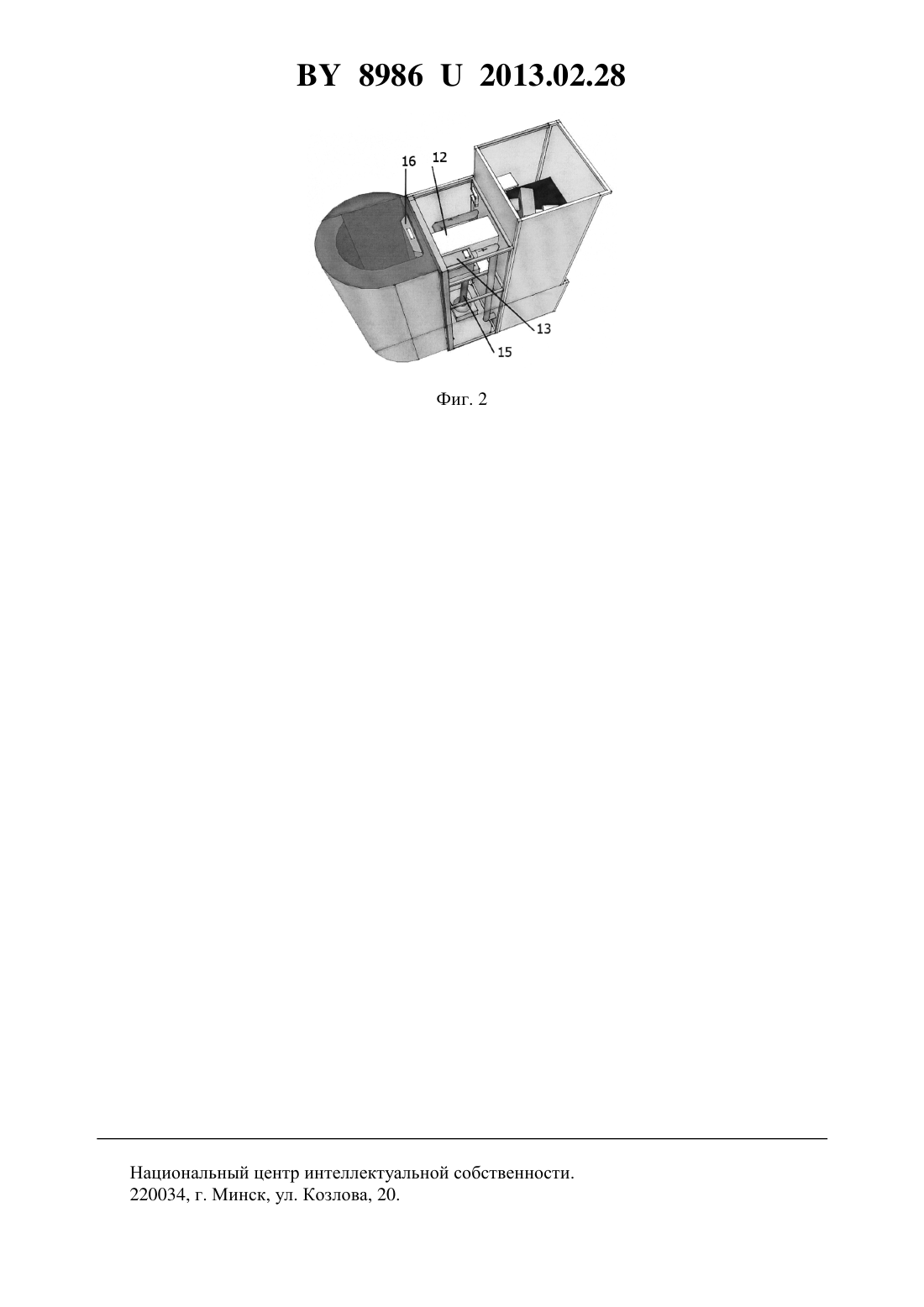

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Петушков Игорь Викторович(72) Автор Петушков Игорь Викторович(73) Патентообладатель Петушков Игорь Викторович(57) 1. Криотерапевтическая установка, включающая кабину с термоизолирующими стенками для размещения пациента и систему подачи и распределения газа-теплоносителя,отличающаяся тем, что дополнительно содержит соединительную камеру, установленную между кабиной для размещения пациента и блоком с системой подачи и распределения газа-теплоносителя, при этом кабина для размещения пациента снабжена подъемником, выполненным в виде шестикратного полиспаста, размещенного вместе с приводом в соединительной камере, система подачи и распределения газа-теплоносителя состоит из размещенного в изолированном отсеке сосуда Дьюара и соединенного с ним блока испарителя, включающего устройство подачи газа-теплоносителя, которое состоит из трубки забора газа-теплоносителя из сосуда Дьюара, линейного актуатора, оснащенного устройством плавного пуска нагнетателя и насоса электровентилятора, содержащего крыльчатку с загнутыми криволинейными лопастями, при этом указанный блок испарителя соединен с кабиной для пациента посредством размещенных в соединительной камере каналов движения газа-теплоносителя, в соединительной камере дополнительно установлена система сушки воздуха. 89862013.02.28 2. Криотерапевтическая установка по п. 1, отличающаяся тем, что нагнетатель в системе подачи и распределения газа выполнен в виде герметичной нагнетательной гармошки из воздухонепроницаемой ткани и предназначен для передачи давления воздуха в отсек с сосудом Дьюара. 3. Криотерапевтическая установка по п. 1, отличающаяся тем, что дополнительно оснащена встроенной в корпус подъемника системой вентиляции. 4. Криотерапевтическая установка по п. 1, отличающаяся тем, что кабина для размещения пациента дополнительно оснащена панелью воздухоразделителя для создания спиральной траектории прохождения газа по кабине. 5. Криотерапевтическая установка по п. 1, отличающаяся тем, что каналы движения газа-теплоносителя, размещенные в соединительной камере, выполнены в виде канала подачи охлажденного газа и канала забора отработанного газа, соединяющих кабину для размещения пациента и устройство подачи и распределения газа. 6. Криотерапевтическая установка по п. 5, отличающаяся тем, что каналы движения газа-теплоносителя дополнительно оснащены заглушками для регулирования силы газового потока. 7. Криотерапевтическая установка по п. 1, отличающаяся тем, что система сушки воздуха включает устройство сушки с тепловентилятором и соединенный с ним канал подачи горячего воздуха, соединяющийся с каналом подачи охлажденного газа. 8. Криотерапевтическая установка по п. 7, отличающаяся тем, что канал подачи горячего воздуха дополнительно оснащен клапаном для изоляции устройства осушки в момент подачи охлажденного газа. 9. Криотерапевтическая установка по п. 1, отличающаяся тем, что дополнительно оснащена блоком индикации, предназначенным для демонстрации температуры внутри кабины пациента и времени проведения сеанса, соединенным с микроконтроллером, который осуществляет управление работой двигателей и насосов и мониторинга температуры. 10. Криотерапевтическая установка по п. 1, отличающаяся тем, что кабина пациента оснащена сменными чехлами.(56) 1. Патент 38591 на полезную модель, опубл. 10.07.2004. Полезная модель относится к медицинской технике, в частности к оборудованию для оздоровительных и профилактических физиотерапевтических процедур, а именно для криотерапевтических процедур. Из уровня техники 1 известна криотерапевтическая установка, включающая кабину для размещения пациента, систему распределения и подачи газа в виде теплоизолированной емкости с конденсатором и системы криостатирования с побудителем расхода теплоносителя,систему утилизации отработанных газов, выполненную из трубопроводов с вентилятором и трехходовым клапаном, побудитель расхода теплоносителя, соединенный трубопроводом с теплоизолированной емкостью, и вентилятор теплоизолированной емкости, который установлен на трубопроводе, соединяющем кабину для размещения пациента с теплоизолированной емкостью. Недостатком данного технического решения являются ограниченные функциональные возможности использования известной установки, в частности, для пациентов ниже среднего роста, а также длительность режима сушки аппарата. Задачей предлагаемой полезной модели является повышение эффективности криотерапевтических процедур, в том числе за счет расширения функциональных возможностей установки. 89862013.02.28 Поставленная задача решается заявляемой криотерапевтической установкой, содержащей три смежных блока, первый из которых представляет собой кабину с термоизолирующими стенками для размещения пациента, второй - соединительную камеру, третий систему подачи и распределения газа-теплоносителя, при этом кабина для размещения пациента снабжена подъемником, выполненным в виде шестикратного полиспаста, размещенного вместе с приводом в соединительной камере, система подачи и распределения газа-теплоносителя состоит из размещенного в изолированном отсеке сосуда Дьюара и соединенного с ним блока испарителя, включающего устройство подачи газатеплоносителя, которое состоит из трубки забора газа-теплоносителя из сосуда Дьюара,линейного актуатора, оснащенного устройством плавного пуска нагнетателя и насоса электровентилятора, содержащего крыльчатку с загнутыми криволинейными лопастями,при этом указанный блок испарителя соединен с кабиной для пациента посредством размещенных в соединительной камере каналов движения газа-теплоносителя, в соединительной камере дополнительно установлена система сушки воздуха. В предпочтительном варианте выполнения заявляемой криотерапевтической установки нагнетатель в системе подачи и распределения газа выполнен в виде герметичной нагнетательной гармошки из воздухонепроницаемой ткани и предназначен для передачи давления воздуха в отсек с сосудом Дьюара. При необходимости криотерапевтическая установка может быть оснащена встроенной в корпус подъемника системой вентиляции. Кабина для размещения пациента дополнительно может быть оснащена панелью воздухоразделителя для создания спиральной траектории прохождения газа по кабине. Каналы движения газа-теплоносителя, размещенные в соединительной камере, выполнены в виде канала подачи охлажденного газа и канала забора отработанного газа, соединяющих кабину для размещения пациента и устройство подачи и распределения газа. Каналы движения газа-теплоносителя дополнительно могут быть оснащены заглушками для регулирования силы газового потока. Система сушки воздуха включает устройство сушки с тепловентилятором и соединенный с ним канал подачи горячего воздуха, соединяющийся с каналом подачи охлажденного газа. Канал подачи горячего воздуха может быть дополнительно оснащен клапаном для изоляции устройства осушки в момент подачи охлажденного газа. Дополнительно устройство может быть оснащено блоком индикации, предназначенным для демонстрации температуры внутри кабины пациента и времени проведения сеанса, соединенным с микроконтроллером, который осуществляет управление работой двигателей и насосов и мониторинга температуры. В целях гигиены кабина пациента может оснащаться сменными чехлами. Подъемник, выполненный в виде шестикратного полиспаста, позволяет регулировать грузоподъемность кабины и высоту подъема пациента, а также снижает шумовые характеристики установки при ее эксплуатации. Устройство плавного пуска нагнетателя позволяет снизить пиковые электрические нагрузки по току. Конкретный пример выполнения заявляемой полезной модели представлен на следующих фигурах фиг. 1 - общий вид криотерапевтической установки,фиг. 2 - общий вид криотерапевтической установки сверху. Заявляемая криотерапевтическая установка содержит кабину 1 с термоизолирующими стенками для размещения пациента, соединительную камеру 2 и систему подачи и распределения газа-теплоносителя 3. Кабина 1 снабжена подъемником 4, выполненным в виде шестикратного полиспаста, размещенного вместе с приводом 5 в соединительной камере 2. Система подачи и распределения газа-теплоносителя 3 состоит из размещенного в изолированном отсеке 6 сосуда Дьюара и соединенного с ним блока испарителя 7, вклю 3 89862013.02.28 чающего устройство подачи газа-теплоносителя, которое состоит из трубки забора 8 газатеплоносителя из сосуда Дьюара, линейного актуатора 9, оснащенного устройством плавного пуска нагнетателя 10, и насоса электровентилятора 11, содержащего крыльчатку с загнутыми криволинейными лопастями. Блок испарителя 7 соединен с кабиной 1 посредством размещенных в соединительной камере 2 каналов движения газа-теплоносителя,выполненных в виде канала подачи охлажденного газа 12 и канала забора отработанного газа 13. В соединительной камере 2 установлена система сушки воздуха, включающая устройство сушки 14 с тепловентилятором и соединенный с ним канал подачи горячего воздуха 15, соединяющийся с каналом подачи охлажденного газа 12. В кабине 1 размещена панель воздухоразделителя 16 для создания спиральной траектории прохождения газа по кабине. Работа аппарата осуществляется в три этапа захолаживание аппарата, проведение криотерапевтической процедуры и сушка аппарата. Захолаживание установки начинают с установки сосуда Дьюара, заполненного жидким азотом, в отсек 6. С помощью линейного актуатора 9 опускают трубку забора 8 в сосуд Дьюара. В нижнем положении трубка забора находится на самом дне сосуда Дьюара. В это время начинает работать нагнетатель 10 для создания избыточного давления в сосуде Дьюара. Жидкий азот поднимается по трубке забора 8 вверх и поступает в блок испарителя 7, где испаряется. Нагнетатель 10 работает с заданной периодичностью,поддерживая в блоке испарителя температуру 160 С. Охлажденный газ по каналу 12 поступает в кабину 1. Интенсивному поступлению охлажденного газа в кабину 1 способствует работа электровентилятора 11. По достижению температуры в кабине пациента 120 С этап захолаживания заканчивается. Для проведения криотерапевтической процедуры пациента размещают внутри кабины 1 на платформе подъемника. При помощи привода 5 подъемника и системы полиспастов пациента поднимают до тех пор, пока плечи пациента не будут находиться на одном уровне с верхней частью кабины. Во время выполнения процедуры электровентилятор 11 нагнетает охлажденный газ по каналу 12 в кабину 1. В ходе процедуры в кабине 1 образуется отработанный газ, который отводится по каналу 13 в атмосферу. Во время проведения процедуры нагнетатель 10 работает с заданной периодичностью, поддерживая в блоке испарителя температуру 160 С. После проведения ряда процедур проводится сушка аппарата для удаления влаги из всей установки. Для проведения сушки сосуд Дьюара извлекают из отсека 6. Трубку забора 8 с помощью линейного актуатора 9 опускают вниз. Устройство сушки 14 с тепловентилятором нагнетает горячий воздух, который поступает по каналу подачи горячего воздуха 15 в канал подачи охлажденного газа 12. При этом клапан для изоляции устройства осушки в момент подачи охлажденного газа открыт. Горячий воздух по каналу 12 поступает в кабину 1 и в блок испарителя 7. Одновременно с устройством сушки 14 приводят в действие электровентилятор 11 и нагнетатель 10. Работа электровентилятора 11, нагнетателя 10 и устройства сушки 14 приводит к интенсивной циркуляции горячего воздуха внутри кабины 1, блока испарителя 7 и отсека 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
