Табурет-стремянка

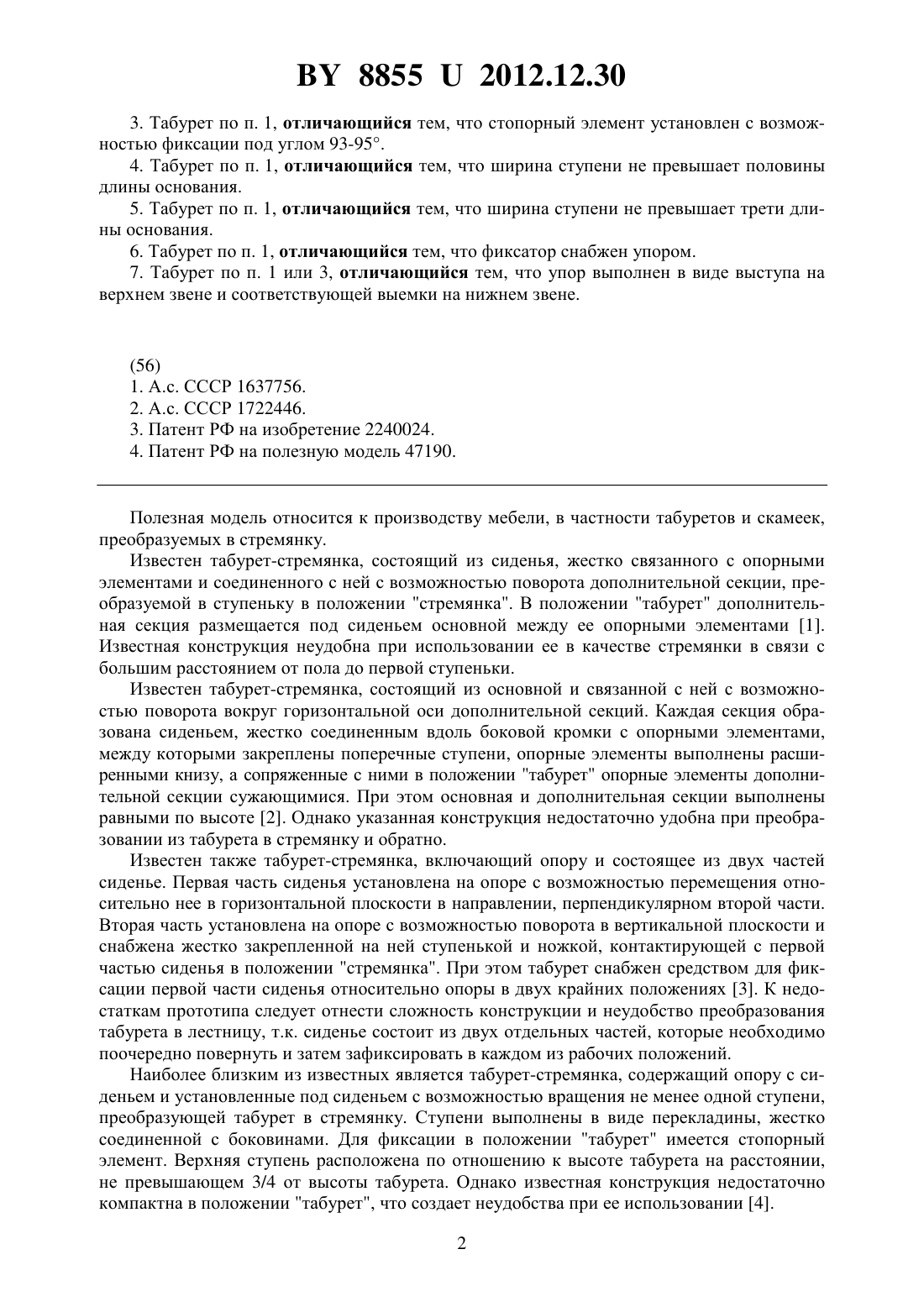

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ярорай Наталья Петровна(72) Авторы Ярорай Наталья Петровна Долгопалец Петр Владимирович(73) Патентообладатель Ярорай Наталья Петровна(57) 1. Табурет-стремянка, содержащий установленные на опоре сиденье, по меньшей мере одну перекладину на боковинах, установленную с возможностью преобразования в ступень, и стопорный элемент для фиксации в крайнем положении, отличающийся тем, что опора выполнена в виде жестко установленного на каркасе основания, сиденье смонтировано на нем в виде откидной крышки, перекладины с боковинами расположены под крышкой,при этом боковины выполнены в виде складных шарнирно-рычажных многозвенников,связанных с основанием и крышкой с возможностью образования ступени в открытом положении крышки, а стопорный элемент выполнен в виде складного шарнирно-рычажного двухзвенника, установленного с возможностью фиксации в положении стремянка. 2. Табурет по п. 1, отличающийся тем, что многозвенники выполнены в виде параллелограммов. 88552012.12.30 3. Табурет по п. 1, отличающийся тем, что стопорный элемент установлен с возможностью фиксации под углом 93-95. 4. Табурет по п. 1, отличающийся тем, что ширина ступени не превышает половины длины основания. 5. Табурет по п. 1, отличающийся тем, что ширина ступени не превышает трети длины основания. 6. Табурет по п. 1, отличающийся тем, что фиксатор снабжен упором. 7. Табурет по п. 1 или 3, отличающийся тем, что упор выполнен в виде выступа на верхнем звене и соответствующей выемки на нижнем звене.(56) 1. А.с. СССР 1637756. 2. А.с. СССР 1722446. 3. Патент РФ на изобретение 2240024. 4. Патент РФ на полезную модель 47190. Полезная модель относится к производству мебели, в частности табуретов и скамеек,преобразуемых в стремянку. Известен табурет-стремянка, состоящий из сиденья, жестко связанного с опорными элементами и соединенного с ней с возможностью поворота дополнительной секции, преобразуемой в ступеньку в положении стремянка. В положении табурет дополнительная секция размещается под сиденьем основной между ее опорными элементами 1. Известная конструкция неудобна при использовании ее в качестве стремянки в связи с большим расстоянием от пола до первой ступеньки. Известен табурет-стремянка, состоящий из основной и связанной с ней с возможностью поворота вокруг горизонтальной оси дополнительной секций. Каждая секция образована сиденьем, жестко соединенным вдоль боковой кромки с опорными элементами,между которыми закреплены поперечные ступени, опорные элементы выполнены расширенными книзу, а сопряженные с ними в положении табурет опорные элементы дополнительной секции сужающимися. При этом основная и дополнительная секции выполнены равными по высоте 2. Однако указанная конструкция недостаточно удобна при преобразовании из табурета в стремянку и обратно. Известен также табурет-стремянка, включающий опору и состоящее из двух частей сиденье. Первая часть сиденья установлена на опоре с возможностью перемещения относительно нее в горизонтальной плоскости в направлении, перпендикулярном второй части. Вторая часть установлена на опоре с возможностью поворота в вертикальной плоскости и снабжена жестко закрепленной на ней ступенькой и ножкой, контактирующей с первой частью сиденья в положении стремянка. При этом табурет снабжен средством для фиксации первой части сиденья относительно опоры в двух крайних положениях 3. К недостаткам прототипа следует отнести сложность конструкции и неудобство преобразования табурета в лестницу, т.к. сиденье состоит из двух отдельных частей, которые необходимо поочередно повернуть и затем зафиксировать в каждом из рабочих положений. Наиболее близким из известных является табурет-стремянка, содержащий опору с сиденьем и установленные под сиденьем с возможностью вращения не менее одной ступени,преобразующей табурет в стремянку. Ступени выполнены в виде перекладины, жестко соединенной с боковинами. Для фиксации в положении табурет имеется стопорный элемент. Верхняя ступень расположена по отношению к высоте табурета на расстоянии,не превышающем 3/4 от высоты табурета. Однако известная конструкция недостаточно компактна в положении табурет, что создает неудобства при ее использовании 4. 2 88552012.12.30 Технической задачей настоящей полезной модели является повышение удобства использования табурета-стремянки путем повышения компактности конструкции в положении табурет и обеспечения удобного и быстрого преобразования из одного положения в другое. Поставленную техническую задачу решает табурет-стремянка, содержащий установленные на опоре сиденье, по меньшей мере, одну перекладину на боковинах, установленную с возможностью преобразования в ступень, и стопорный элемент для фиксации в крайнем положении, в котором опора выполнена в виде жестко установленного на каркасе основания, сиденье смонтировано на нем в виде откидной крышки, перекладины с боковинами расположены под крышкой, при этом боковины выполнены в виде складных шарнирно-рычажных многозвенников, связанных с основанием и крышкой с возможностью образования ступени в открытом положении крышки, а стопорный элемент выполнен в виде складного шарнирно-рычажного двухзвенника, установленного с возможностью фиксации в положении стремянка. При этом многозвенники выполнены в виде параллелограммов стопорный элемент установлен с возможностью фиксации под углом 93-95 ширина ступени не превышает половины длины основания ширина ступени не превышает трети длины основания фиксатор снабжен упором упор выполнен в виде выступа на верхнем звене и соответствующей выемки на нижнем звене. Предлагаемая конструкция табурета-стремянки позволяет напрямую быстро и просто преобразовывать табурет в стремянку путем принудительного подъема крышки сиденья и обеспечивает компактность конструкции в положении табурет. Полезная модель поясняется следующими чертежами, где на фиг. 1 представлена предлагаемая конструкция табурета-стремянки с одной дополнительной ступенью в положении табурет, общий вид на фиг. 2 - то же в положении стремянка на фиг. 3 - схема параллелограмма в раскрытом виде на фиг. 4 - табурет-стремянка с двумя дополнительными ступенями в положении стремянка, общий вид. Табурет-стремянка содержит опору в виде каркаса, представляющего собой четырехугольную раму 1, установленную на ножках 2, с жестко закрепленным на ней основанием 3,выполненным например, из дерева. На основании 3 посредством пары симметричных шарнирно-рычажных параллелограммов установлена перекладина 4, по ширине равная 1/2 длины основания 3. В положении табурет перекладина 4 контактирует с основанием 3 и закрыта сиденьем, выполненным в виде крышки 5. Перекладина 4 выполнена, например, из дерева и с боковых сторон окантована металлическим профилем в виде уголков 6,являющихся верхними звеньями параллелограммов. Нижние звенья параллелограммов выполнены в виде планок 7, жестко закрепленных на боковой поверхности основания 3. При этом уголки 6 и планки 7 взаимосвязаны между собой звеньями 8 и 9 через шарниры 10, 11, 12 и 13 в виде, например, заклепочного или винтового соединения, из которых шарниры 10 и 13 являются нижними, а шарниры 11 и 12 - верхними. Звенья параллелограммов в виде планок 8 и 9 выполнены по длине равными ширине перекладины 4 и имеют изгибы в местах крепления для повышения компактности конструкции в сложенном положении. Крышка 5 жестко соединена, например, винтами с планками 9 параллелограммов и шарнирами 13 посредством планок 8 связана с основанием 4. Для фиксации в положении стремянка служит складной стопорный элемент, выполненный в виде двух планок 14 и 15, соединенных между собой через шарнир 16. Планка 14 жестко соединена с серединой основания 3, а планка 15 жестко закреплена на середине планки 9. Планки 14 и 15 по длине выполнены таким образом, чтобы при преобразовании в стремянку планки 8 и 9 и крышка 5 фиксировались в положении, близком к вертикальному, например 93. Для повышения надежности фиксации в положении стремянка планка 15 снабжена упором в виде выступа 17, имеющего загнутый конец, и соответствующей выемки 18 на планке 14. Для предупреждения скольжения по поверхности пола концы ножек снабжены накладками 19 из резины или эластичной пластмассы. Лицевая поверхность крышки может быть оформлена мягким элементом, например пенополиуретаном, с покрытием из ткани. 3 88552012.12.30 В положении табурет параллелограммы находятся в сложенном положении, перекладина 4 своей нижней поверхностью контактирует с верхней поверхностью основания 3 и сверху закрыта крышкой 5. Для преобразования табурета в стремянку силовым воздействием поднимают крышку 5 до фиксации выступа 17 в выемке 18. При этом вместе с крышкой 5 раскрываются параллелограммы и перекладина 4 преобразуется в дополнительную ступень, а стопорный элемент фиксирует крышку 5 в положении, близком к вертикальному, под углом, например 93. При этом крышка 5 может служить поручнем для поддержания равновесия оператора. Преобразование стремянки в табурет производят путем принудительного закрывания крышки 5 на основании 3. Табурет-стремянка с двумя дополнительными ступенями содержит вторую перекладину 20, ширина которой равна 1/3 длины основания 3. Перекладины 4 и 20 связаны между собой и с боковыми поверхностями основания 3 шарнирно-рычажными разноуровневыми параллелограммами с дополнительными звеньями в виде планок 21 и 22 и дополнительными шарнирами 23, 24 и 25. При этом планки 7 и 22 являются общими для обоих параллелограммов. Крышка 5 жестко связана с планками 22 параллелограммов и через шарниры 24 и планки 7 с основанием 3 и параллелограммами. Стопорный элемент фиксирует планки 7 и 22 под углом, близким к прямому, например 93. Для повышения надежности фиксации в положении стремянка имеется упор. В положении табурет разноуровневые параллелограммы находятся в сложенном положении, и перекладина 4 своей тыльной поверхностью контактирует с верхней поверхностью основания 3, а своей лицевой поверхностью - с тыльной поверхностью перекладины 20 и сверху закрыта крышкой 5. Для преобразования в положение стремянка силовым воздействием поднимают крышку 5. При этом планки 8, 9 и 22 поднимаются, параллелограммы раскрываются и перекладины 4 и 20 преобразуются в две дополнительные ступени, а планки 14 и 15 стопорного элемента раскладываются и фиксируют положение планок 8, 9 и 22 под углом, близким к вертикальному, например 93. Преобразование стремянки в табурет происходит путем силового закрытия крышки 5 на основании 3. При этом параллелограммы складываются на основании и перекладины 4 и 20 укладываются одна на другую и закрываются крышкой 5. Предлагаемый табурет-стремянка удобен в условиях ограниченного пространства и может вписаться в любой интерьер, легко и быстро преобразуется из табурета в стремянку и наоборот. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
