Шкаф для обуви

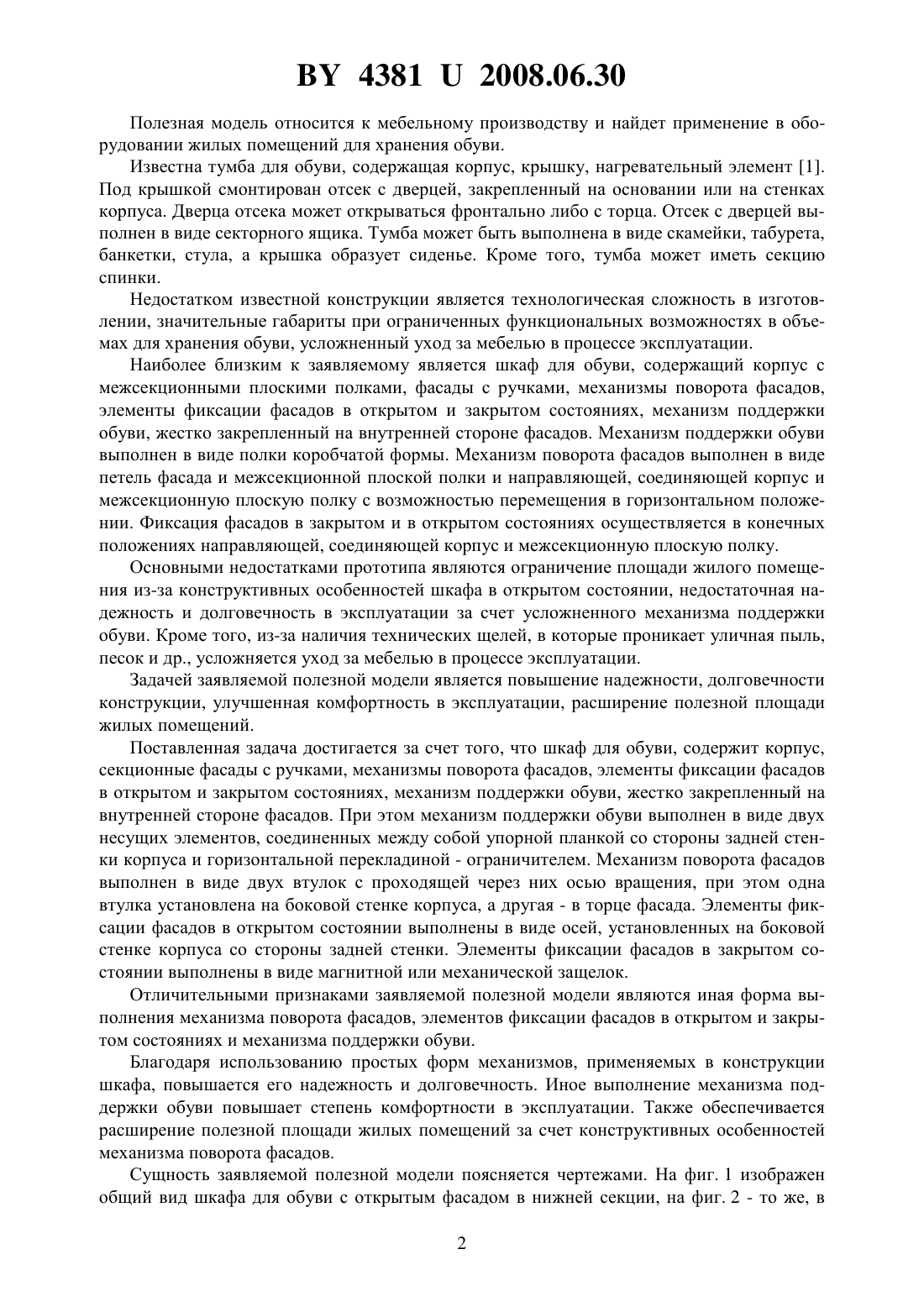

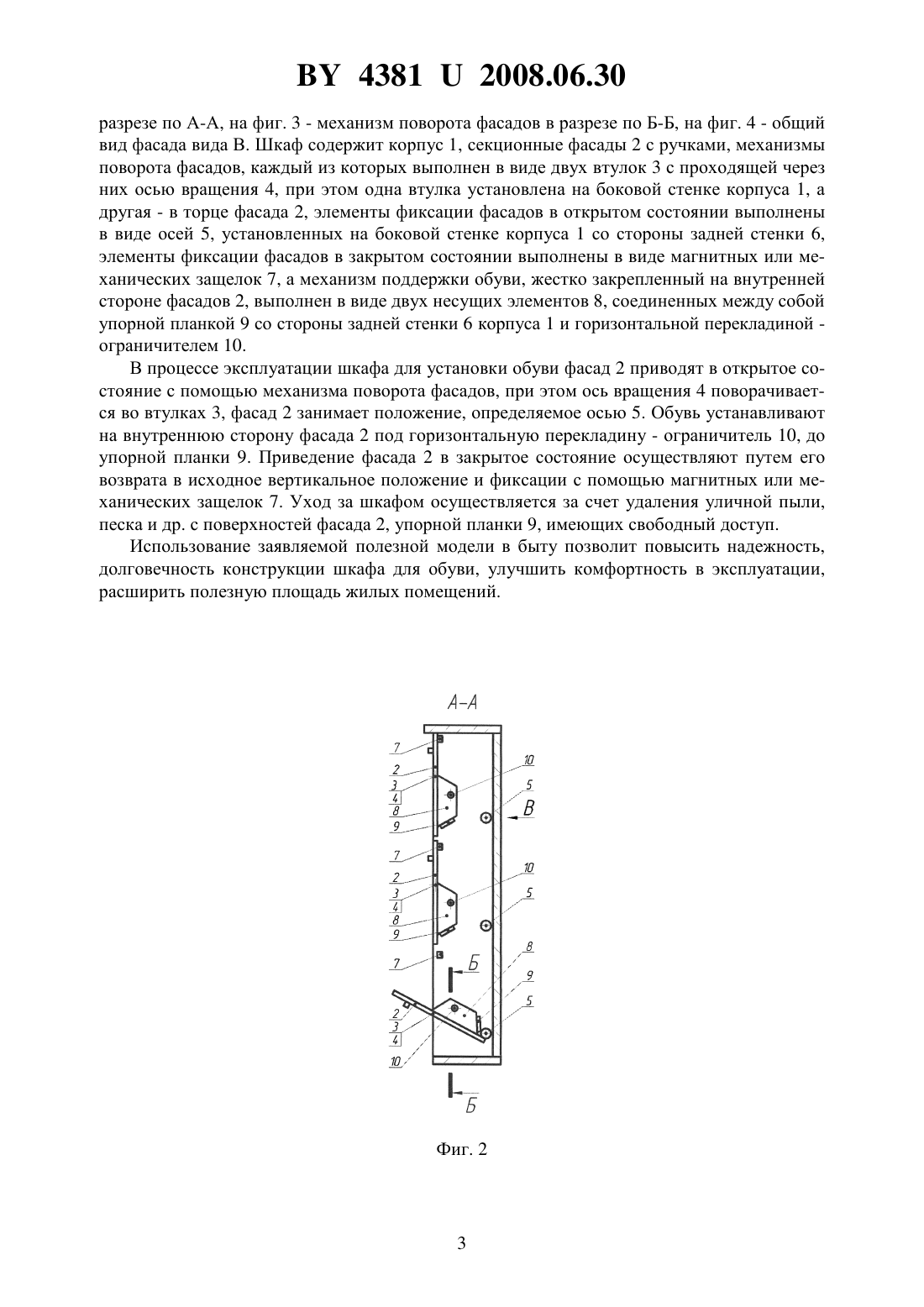

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Середа Валентин Иванович(72) Автор Середа Валентин Иванович(73) Патентообладатель Середа Валентин Иванович(57) Шкаф для обуви, содержащий корпус, секционные фасады с ручками, механизмы поворота фасадов, элементы фиксации фасадов в открытом и закрытом состояниях, механизм поддержки обуви, жестко закрепленный на внутренней стороне фасадов, отличающийся тем, что механизм поддержки обуви выполнен в виде двух несущих элементов,соединенных между собой упорной планкой со стороны задней стенки корпуса и горизонтальной перекладиной - ограничителем, механизм поворота фасадов выполнен в виде двух втулок с проходящей через них осью вращения, при этом одна втулка установлена на боковой стенке корпуса, а другая - в торце фасада, элементы фиксации фасадов в открытом состоянии выполнены в виде осей, установленных на боковой стенке корпуса со стороны задней стенки, а элементы фиксации фасадов в закрытом состоянии выполнены в виде магнитных или механических защелок.(56) 1. Патент России 2180184, МПК А 47 В 61/04, опубл. 2002.03.10. Тумба для обуви с местным нагревом. 2. Периодический рекламно-информационный каталог потребительского рынка Я выбираю. - 2007. -192. - С. 68 (Калошница ). 43812008.06.30 Полезная модель относится к мебельному производству и найдет применение в оборудовании жилых помещений для хранения обуви. Известна тумба для обуви, содержащая корпус, крышку, нагревательный элемент 1. Под крышкой смонтирован отсек с дверцей, закрепленный на основании или на стенках корпуса. Дверца отсека может открываться фронтально либо с торца. Отсек с дверцей выполнен в виде секторного ящика. Тумба может быть выполнена в виде скамейки, табурета,банкетки, стула, а крышка образует сиденье. Кроме того, тумба может иметь секцию спинки. Недостатком известной конструкции является технологическая сложность в изготовлении, значительные габариты при ограниченных функциональных возможностях в объемах для хранения обуви, усложненный уход за мебелью в процессе эксплуатации. Наиболее близким к заявляемому является шкаф для обуви, содержащий корпус с межсекционными плоскими полками, фасады с ручками, механизмы поворота фасадов,элементы фиксации фасадов в открытом и закрытом состояниях, механизм поддержки обуви, жестко закрепленный на внутренней стороне фасадов. Механизм поддержки обуви выполнен в виде полки коробчатой формы. Механизм поворота фасадов выполнен в виде петель фасада и межсекционной плоской полки и направляющей, соединяющей корпус и межсекционную плоскую полку с возможностью перемещения в горизонтальном положении. Фиксация фасадов в закрытом и в открытом состояниях осуществляется в конечных положениях направляющей, соединяющей корпус и межсекционную плоскую полку. Основными недостатками прототипа являются ограничение площади жилого помещения из-за конструктивных особенностей шкафа в открытом состоянии, недостаточная надежность и долговечность в эксплуатации за счет усложненного механизма поддержки обуви. Кроме того, из-за наличия технических щелей, в которые проникает уличная пыль,песок и др., усложняется уход за мебелью в процессе эксплуатации. Задачей заявляемой полезной модели является повышение надежности, долговечности конструкции, улучшенная комфортность в эксплуатации, расширение полезной площади жилых помещений. Поставленная задача достигается за счет того, что шкаф для обуви, содержит корпус,секционные фасады с ручками, механизмы поворота фасадов, элементы фиксации фасадов в открытом и закрытом состояниях, механизм поддержки обуви, жестко закрепленный на внутренней стороне фасадов. При этом механизм поддержки обуви выполнен в виде двух несущих элементов, соединенных между собой упорной планкой со стороны задней стенки корпуса и горизонтальной перекладиной - ограничителем. Механизм поворота фасадов выполнен в виде двух втулок с проходящей через них осью вращения, при этом одна втулка установлена на боковой стенке корпуса, а другая - в торце фасада. Элементы фиксации фасадов в открытом состоянии выполнены в виде осей, установленных на боковой стенке корпуса со стороны задней стенки. Элементы фиксации фасадов в закрытом состоянии выполнены в виде магнитной или механической защелок. Отличительными признаками заявляемой полезной модели являются иная форма выполнения механизма поворота фасадов, элементов фиксации фасадов в открытом и закрытом состояниях и механизма поддержки обуви. Благодаря использованию простых форм механизмов, применяемых в конструкции шкафа, повышается его надежность и долговечность. Иное выполнение механизма поддержки обуви повышает степень комфортности в эксплуатации. Также обеспечивается расширение полезной площади жилых помещений за счет конструктивных особенностей механизма поворота фасадов. Сущность заявляемой полезной модели поясняется чертежами. На фиг. 1 изображен общий вид шкафа для обуви с открытым фасадом в нижней секции, на фиг. 2 - то же, в 2 43812008.06.30 разрезе по А-А, на фиг. 3 - механизм поворота фасадов в разрезе по Б-Б, на фиг. 4 - общий вид фасада вида В. Шкаф содержит корпус 1, секционные фасады 2 с ручками, механизмы поворота фасадов, каждый из которых выполнен в виде двух втулок 3 с проходящей через них осью вращения 4, при этом одна втулка установлена на боковой стенке корпуса 1, а другая - в торце фасада 2, элементы фиксации фасадов в открытом состоянии выполнены в виде осей 5, установленных на боковой стенке корпуса 1 со стороны задней стенки 6,элементы фиксации фасадов в закрытом состоянии выполнены в виде магнитных или механических защелок 7, а механизм поддержки обуви, жестко закрепленный на внутренней стороне фасадов 2, выполнен в виде двух несущих элементов 8, соединенных между собой упорной планкой 9 со стороны задней стенки 6 корпуса 1 и горизонтальной перекладиной ограничителем 10. В процессе эксплуатации шкафа для установки обуви фасад 2 приводят в открытое состояние с помощью механизма поворота фасадов, при этом ось вращения 4 поворачивается во втулках 3, фасад 2 занимает положение, определяемое осью 5. Обувь устанавливают на внутреннюю сторону фасада 2 под горизонтальную перекладину - ограничитель 10, до упорной планки 9. Приведение фасада 2 в закрытое состояние осуществляют путем его возврата в исходное вертикальное положение и фиксации с помощью магнитных или механических защелок 7. Уход за шкафом осуществляется за счет удаления уличной пыли,песка и др. с поверхностей фасада 2, упорной планки 9, имеющих свободный доступ. Использование заявляемой полезной модели в быту позволит повысить надежность,долговечность конструкции шкафа для обуви, улучшить комфортность в эксплуатации,расширить полезную площадь жилых помещений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
