Укупорочный колпачок для емкости с текучей средой

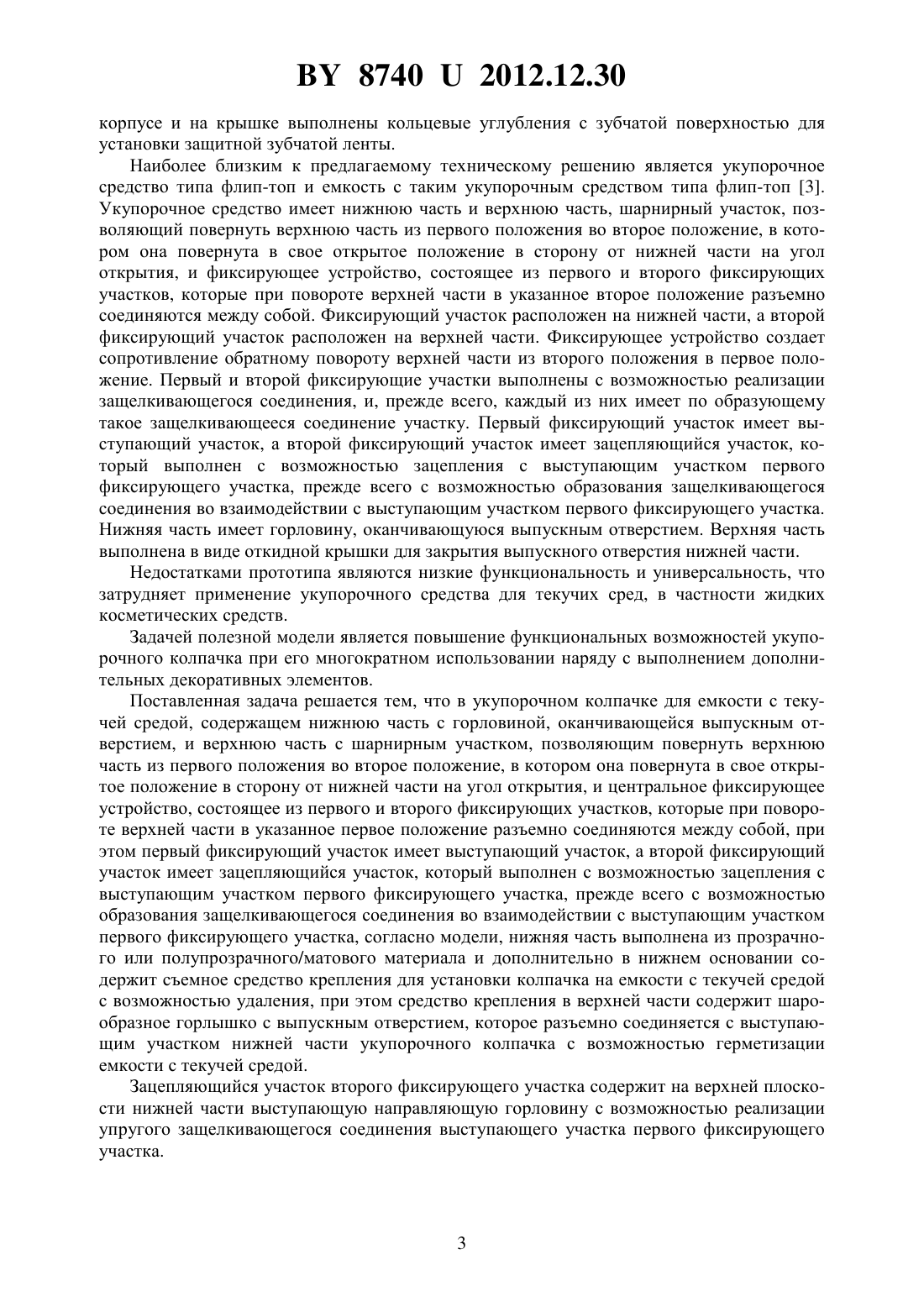

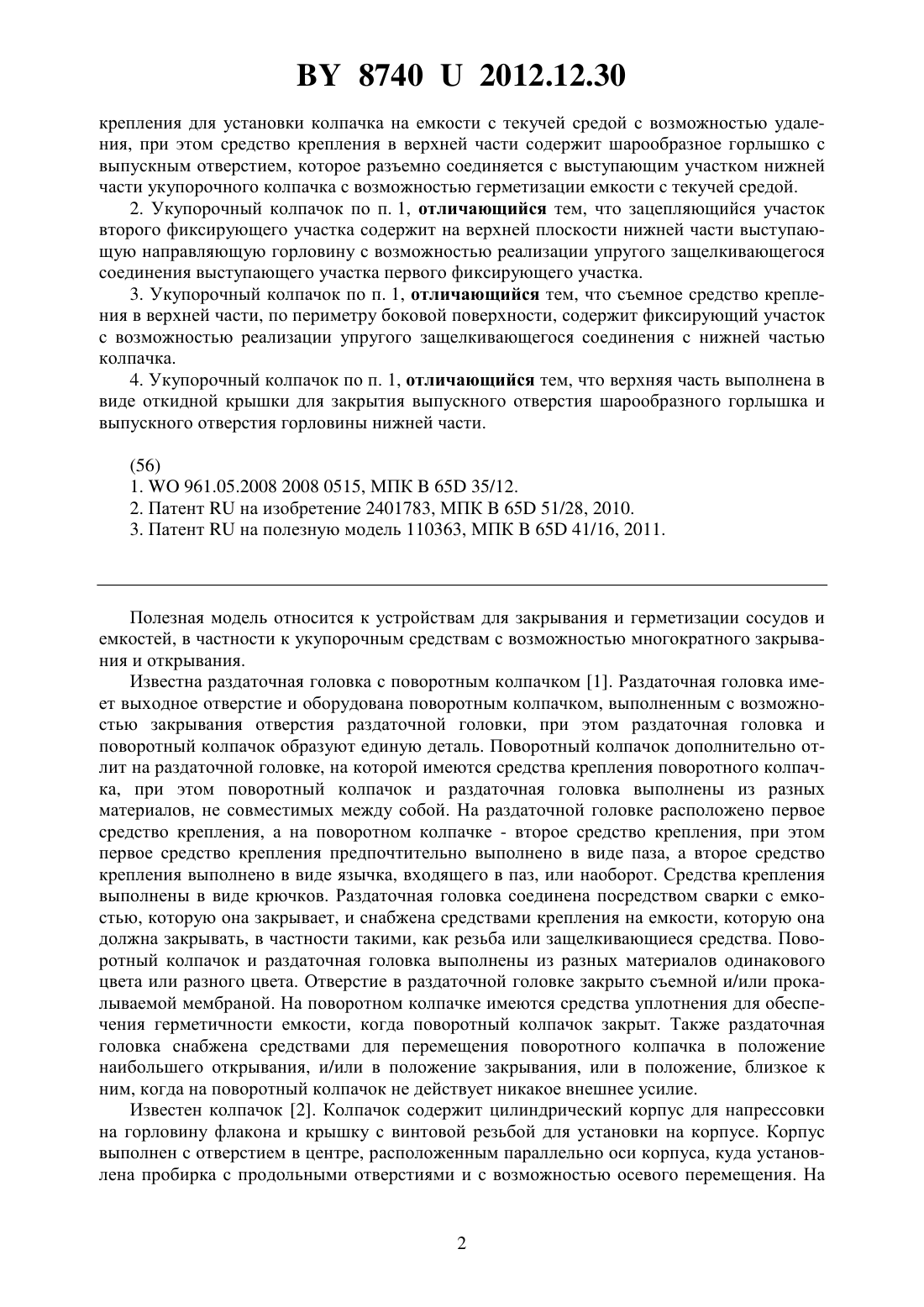

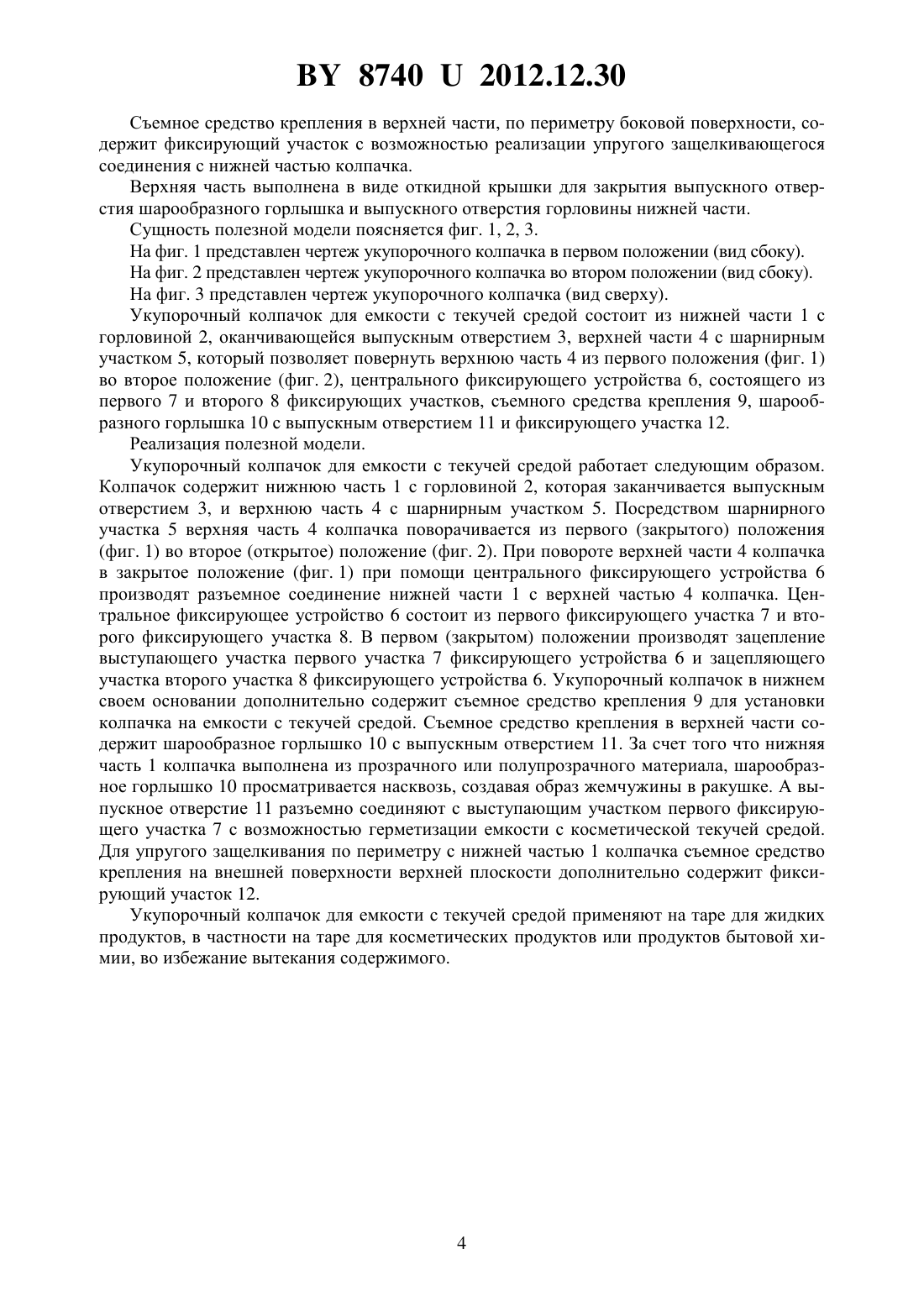

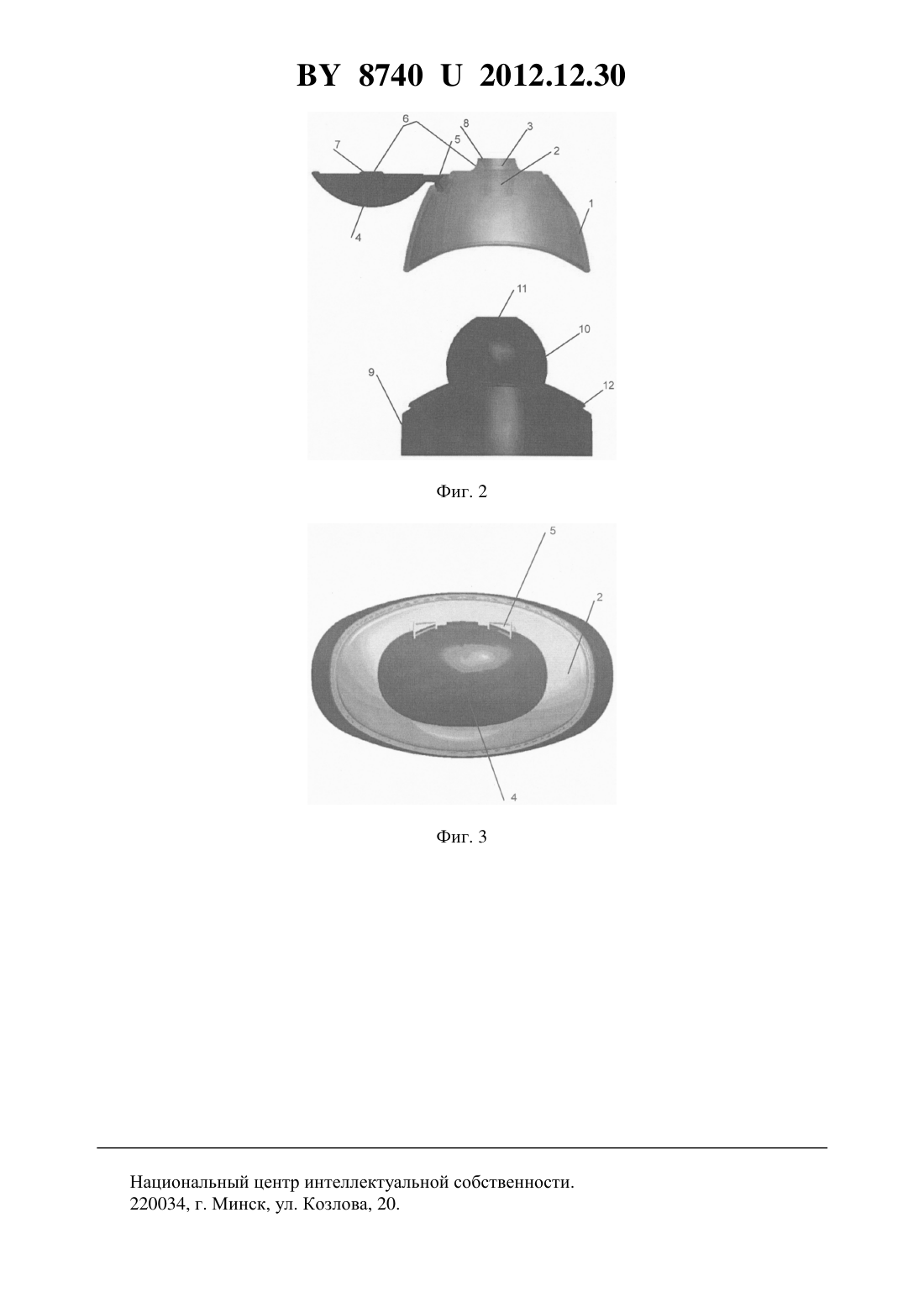

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УКУПОРОЧНЫЙ КОЛПАЧОК ДЛЯ ЕМКОСТИ С ТЕКУЧЕЙ СРЕДОЙ(72) Автор Цингель Алексей Вильгельмович(57) 1. Укупорочный колпачок для емкости с текучей средой, содержащий нижнюю часть с горловиной, оканчивающейся выпускным отверстием, и верхнюю часть с шарнирным участком, позволяющим повернуть верхнюю часть из первого положения во второе положение, в котором она повернута в свое открытое положение в сторону от нижней части на угол открытия, и центральное фиксирующее устройство, состоящее из первого и второго фиксирующих участков, которые при повороте верхней части в указанное первое положение разъемно соединяются между собой, при этом первый фиксирующий участок имеет выступающий участок, а второй фиксирующий участок имеет зацепляющийся участок,который выполнен с возможностью зацепления с выступающим участком первого фиксирующего участка, прежде всего с возможностью образования защелкивающегося соединения во взаимодействии с выступающим участком первого фиксирующего участка,отличающийся тем, что нижняя часть выполнена из прозрачного или полупрозрачного/матового материала и дополнительно в нижнем основании содержит съемное средство 87402012.12.30 крепления для установки колпачка на емкости с текучей средой с возможностью удаления, при этом средство крепления в верхней части содержит шарообразное горлышко с выпускным отверстием, которое разъемно соединяется с выступающим участком нижней части укупорочного колпачка с возможностью герметизации емкости с текучей средой. 2. Укупорочный колпачок по п. 1, отличающийся тем, что зацепляющийся участок второго фиксирующего участка содержит на верхней плоскости нижней части выступающую направляющую горловину с возможностью реализации упругого защелкивающегося соединения выступающего участка первого фиксирующего участка. 3. Укупорочный колпачок по п. 1, отличающийся тем, что съемное средство крепления в верхней части, по периметру боковой поверхности, содержит фиксирующий участок с возможностью реализации упругого защелкивающегося соединения с нижней частью колпачка. 4. Укупорочный колпачок по п. 1, отличающийся тем, что верхняя часть выполнена в виде откидной крышки для закрытия выпускного отверстия шарообразного горлышка и выпускного отверстия горловины нижней части.(56) 1.961.05.2008 2008 0515, МПК 65 35/12. 2. Патентна изобретение 2401783, МПК 65 51/28, 2010. 3. Патентна полезную модель 110363, МПК 65 41/16, 2011. Полезная модель относится к устройствам для закрывания и герметизации сосудов и емкостей, в частности к укупорочным средствам с возможностью многократного закрывания и открывания. Известна раздаточная головка с поворотным колпачком 1. Раздаточная головка имеет выходное отверстие и оборудована поворотным колпачком, выполненным с возможностью закрывания отверстия раздаточной головки, при этом раздаточная головка и поворотный колпачок образуют единую деталь. Поворотный колпачок дополнительно отлит на раздаточной головке, на которой имеются средства крепления поворотного колпачка, при этом поворотный колпачок и раздаточная головка выполнены из разных материалов, не совместимых между собой. На раздаточной головке расположено первое средство крепления, а на поворотном колпачке - второе средство крепления, при этом первое средство крепления предпочтительно выполнено в виде паза, а второе средство крепления выполнено в виде язычка, входящего в паз, или наоборот. Средства крепления выполнены в виде крючков. Раздаточная головка соединена посредством сварки с емкостью, которую она закрывает, и снабжена средствами крепления на емкости, которую она должна закрывать, в частности такими, как резьба или защелкивающиеся средства. Поворотный колпачок и раздаточная головка выполнены из разных материалов одинакового цвета или разного цвета. Отверстие в раздаточной головке закрыто съемной и/или прокалываемой мембраной. На поворотном колпачке имеются средства уплотнения для обеспечения герметичности емкости, когда поворотный колпачок закрыт. Также раздаточная головка снабжена средствами для перемещения поворотного колпачка в положение наибольшего открывания, и/или в положение закрывания, или в положение, близкое к ним, когда на поворотный колпачок не действует никакое внешнее усилие. Известен колпачок 2. Колпачок содержит цилиндрический корпус для напрессовки на горловину флакона и крышку с винтовой резьбой для установки на корпусе. Корпус выполнен с отверстием в центре, расположенным параллельно оси корпуса, куда установлена пробирка с продольными отверстиями и с возможностью осевого перемещения. На 87402012.12.30 корпусе и на крышке выполнены кольцевые углубления с зубчатой поверхностью для установки защитной зубчатой ленты. Наиболее близким к предлагаемому техническому решению является укупорочное средство типа флип-топ и емкость с таким укупорочным средством типа флип-топ 3. Укупорочное средство имеет нижнюю часть и верхнюю часть, шарнирный участок, позволяющий повернуть верхнюю часть из первого положения во второе положение, в котором она повернута в свое открытое положение в сторону от нижней части на угол открытия, и фиксирующее устройство, состоящее из первого и второго фиксирующих участков, которые при повороте верхней части в указанное второе положение разъемно соединяются между собой. Фиксирующий участок расположен на нижней части, а второй фиксирующий участок расположен на верхней части. Фиксирующее устройство создает сопротивление обратному повороту верхней части из второго положения в первое положение. Первый и второй фиксирующие участки выполнены с возможностью реализации защелкивающегося соединения, и, прежде всего, каждый из них имеет по образующему такое защелкивающееся соединение участку. Первый фиксирующий участок имеет выступающий участок, а второй фиксирующий участок имеет зацепляющийся участок, который выполнен с возможностью зацепления с выступающим участком первого фиксирующего участка, прежде всего с возможностью образования защелкивающегося соединения во взаимодействии с выступающим участком первого фиксирующего участка. Нижняя часть имеет горловину, оканчивающуюся выпускным отверстием. Верхняя часть выполнена в виде откидной крышки для закрытия выпускного отверстия нижней части. Недостатками прототипа являются низкие функциональность и универсальность, что затрудняет применение укупорочного средства для текучих сред, в частности жидких косметических средств. Задачей полезной модели является повышение функциональных возможностей укупорочного колпачка при его многократном использовании наряду с выполнением дополнительных декоративных элементов. Поставленная задача решается тем, что в укупорочном колпачке для емкости с текучей средой, содержащем нижнюю часть с горловиной, оканчивающейся выпускным отверстием, и верхнюю часть с шарнирным участком, позволяющим повернуть верхнюю часть из первого положения во второе положение, в котором она повернута в свое открытое положение в сторону от нижней части на угол открытия, и центральное фиксирующее устройство, состоящее из первого и второго фиксирующих участков, которые при повороте верхней части в указанное первое положение разъемно соединяются между собой, при этом первый фиксирующий участок имеет выступающий участок, а второй фиксирующий участок имеет зацепляющийся участок, который выполнен с возможностью зацепления с выступающим участком первого фиксирующего участка, прежде всего с возможностью образования защелкивающегося соединения во взаимодействии с выступающим участком первого фиксирующего участка, согласно модели, нижняя часть выполнена из прозрачного или полупрозрачного/матового материала и дополнительно в нижнем основании содержит съемное средство крепления для установки колпачка на емкости с текучей средой с возможностью удаления, при этом средство крепления в верхней части содержит шарообразное горлышко с выпускным отверстием, которое разъемно соединяется с выступающим участком нижней части укупорочного колпачка с возможностью герметизации емкости с текучей средой. Зацепляющийся участок второго фиксирующего участка содержит на верхней плоскости нижней части выступающую направляющую горловину с возможностью реализации упругого защелкивающегося соединения выступающего участка первого фиксирующего участка. 87402012.12.30 Съемное средство крепления в верхней части, по периметру боковой поверхности, содержит фиксирующий участок с возможностью реализации упругого защелкивающегося соединения с нижней частью колпачка. Верхняя часть выполнена в виде откидной крышки для закрытия выпускного отверстия шарообразного горлышка и выпускного отверстия горловины нижней части. Сущность полезной модели поясняется фиг. 1, 2, 3. На фиг. 1 представлен чертеж укупорочного колпачка в первом положении (вид сбоку). На фиг. 2 представлен чертеж укупорочного колпачка во втором положении (вид сбоку). На фиг. 3 представлен чертеж укупорочного колпачка (вид сверху). Укупорочный колпачок для емкости с текучей средой состоит из нижней части 1 с горловиной 2, оканчивающейся выпускным отверстием 3, верхней части 4 с шарнирным участком 5, который позволяет повернуть верхнюю часть 4 из первого положения (фиг. 1) во второе положение (фиг. 2), центрального фиксирующего устройства 6, состоящего из первого 7 и второго 8 фиксирующих участков, съемного средства крепления 9, шарообразного горлышка 10 с выпускным отверстием 11 и фиксирующего участка 12. Реализация полезной модели. Укупорочный колпачок для емкости с текучей средой работает следующим образом. Колпачок содержит нижнюю часть 1 с горловиной 2, которая заканчивается выпускным отверстием 3, и верхнюю часть 4 с шарнирным участком 5. Посредством шарнирного участка 5 верхняя часть 4 колпачка поворачивается из первого (закрытого) положения(фиг. 1) во второе (открытое) положение (фиг. 2). При повороте верхней части 4 колпачка в закрытое положение (фиг. 1) при помощи центрального фиксирующего устройства 6 производят разъемное соединение нижней части 1 с верхней частью 4 колпачка. Центральное фиксирующее устройство 6 состоит из первого фиксирующего участка 7 и второго фиксирующего участка 8. В первом (закрытом) положении производят зацепление выступающего участка первого участка 7 фиксирующего устройства 6 и зацепляющего участка второго участка 8 фиксирующего устройства 6. Укупорочный колпачок в нижнем своем основании дополнительно содержит съемное средство крепления 9 для установки колпачка на емкости с текучей средой. Съемное средство крепления в верхней части содержит шарообразное горлышко 10 с выпускным отверстием 11. За счет того что нижняя часть 1 колпачка выполнена из прозрачного или полупрозрачного материала, шарообразное горлышко 10 просматривается насквозь, создавая образ жемчужины в ракушке. А выпускное отверстие 11 разъемно соединяют с выступающим участком первого фиксирующего участка 7 с возможностью герметизации емкости с косметической текучей средой. Для упругого защелкивания по периметру с нижней частью 1 колпачка съемное средство крепления на внешней поверхности верхней плоскости дополнительно содержит фиксирующий участок 12. Укупорочный колпачок для емкости с текучей средой применяют на таре для жидких продуктов, в частности на таре для косметических продуктов или продуктов бытовой химии, во избежание вытекания содержимого. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
