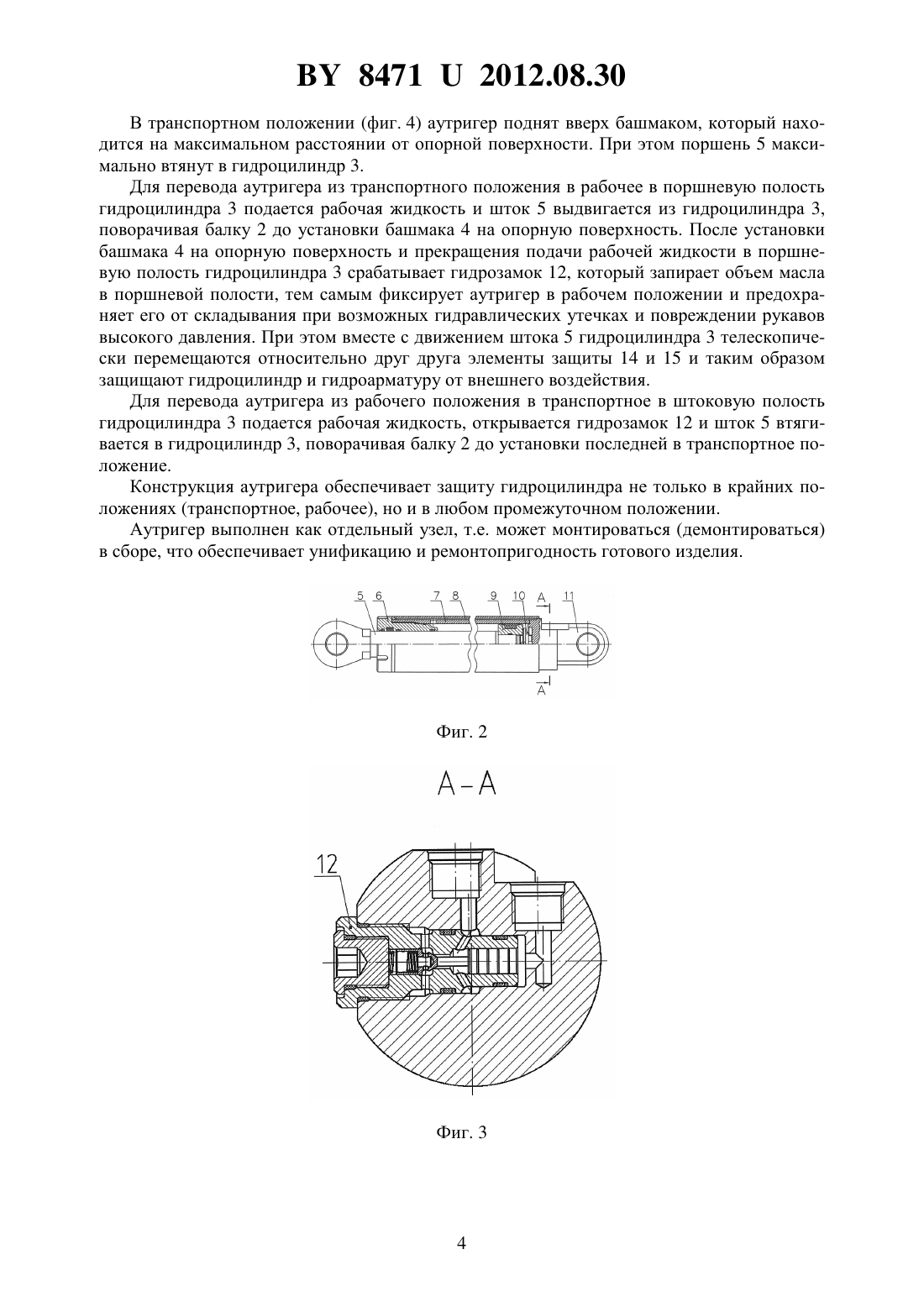

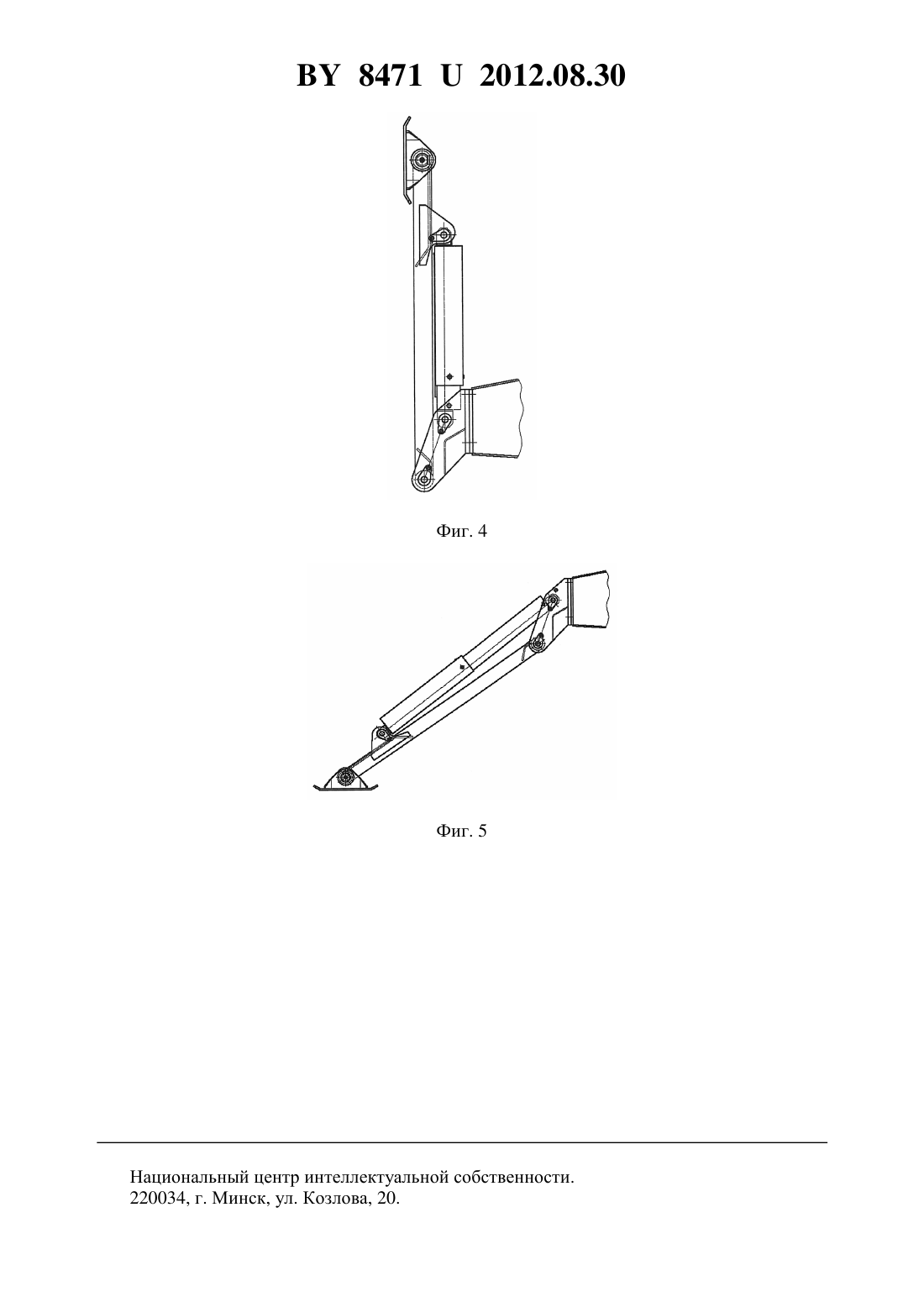

Аутригер

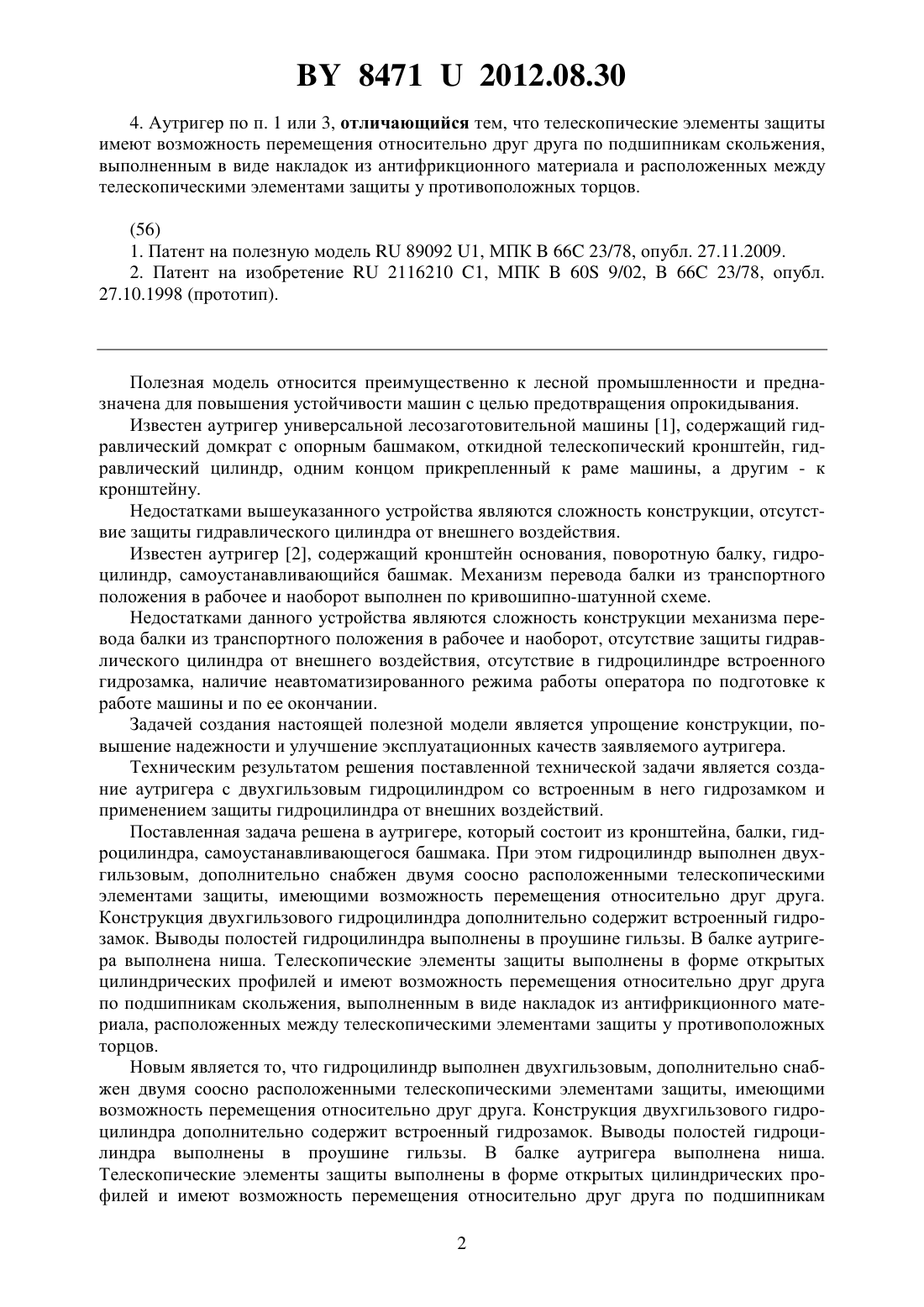

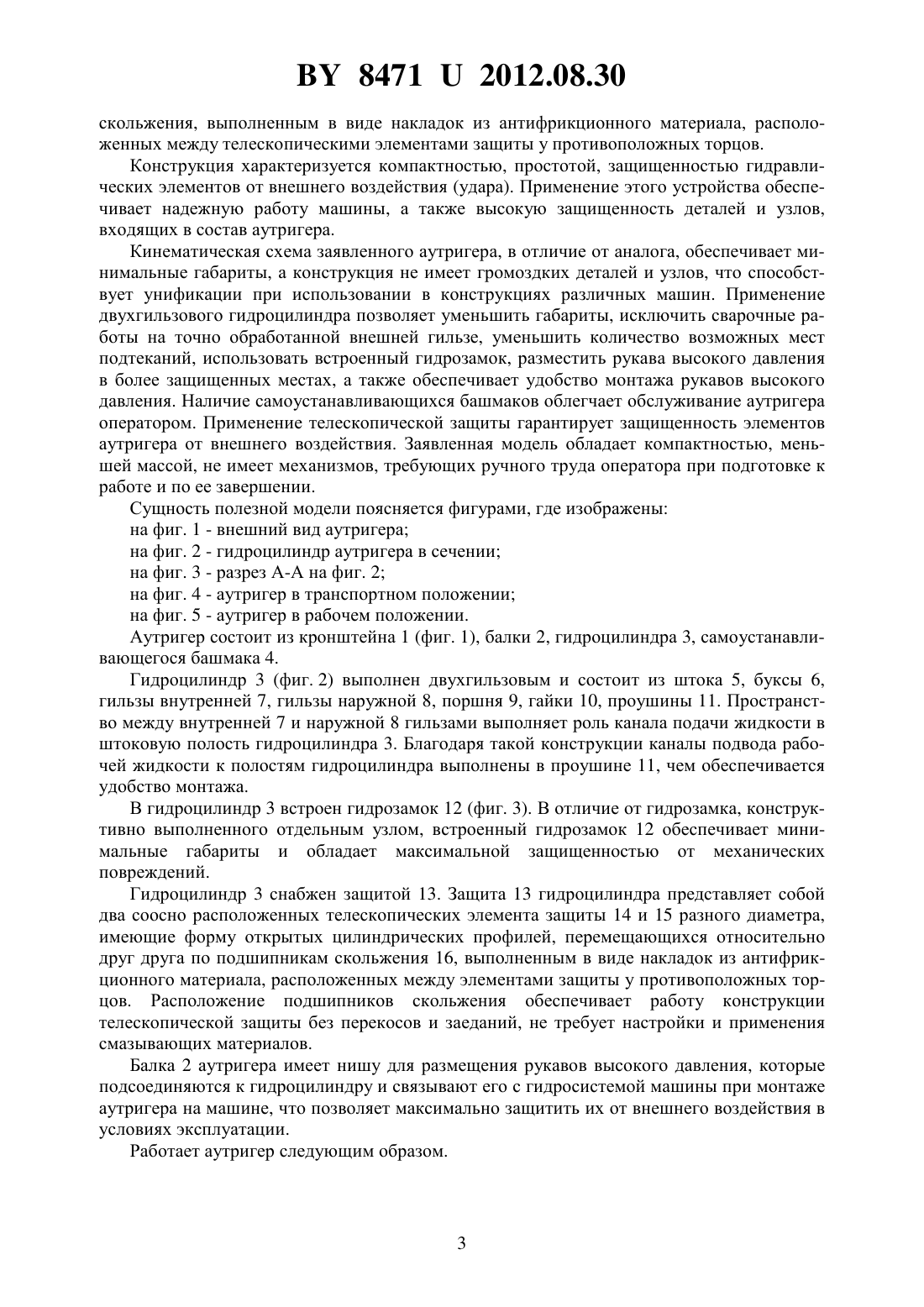

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Минский тракторный завод(72) Авторы Коробкин Владимир Андреевич Русак Андрей Александрович Полилейко Казимир Антонович Гончарик Юрий Васильевич(73) Патентообладатель Республиканское унитарное предприятие Минский тракторный завод(57) 1. Аутригер, состоящий из кронштейна, балки, гидроцилиндра, самоустанавливающегося башмака, отличающийся тем, что гидроцилиндр выполнен двухгильзовым, дополнительно снабжен двумя соосно расположенными телескопическими элементами защиты,имеющими возможность перемещения относительно друг друга, конструкция двухгильзового гидроцилиндра дополнительно содержит встроенный гидрозамок, а выводы полостей гидроцилиндра выполнены в проушине гильзы. 2. Аутригер по п. 1, отличающийся тем, что в балке выполнена ниша. 3. Аутригер по п. 1, отличающийся тем, что телескопические элементы защиты выполнены цилиндрическими и имеют форму открытых цилиндрических профилей. 84712012.08.30 4. Аутригер по п. 1 или 3, отличающийся тем, что телескопические элементы защиты имеют возможность перемещения относительно друг друга по подшипникам скольжения,выполненным в виде накладок из антифрикционного материала и расположенных между телескопическими элементами защиты у противоположных торцов.(56) 1. Патент на полезную модель 89092 1, МПК 66 23/78, опубл. 27.11.2009. 2. Патент на изобретение 2116210 1, МПК 60 9/02,66 23/78, опубл. 27.10.1998 (прототип). Полезная модель относится преимущественно к лесной промышленности и предназначена для повышения устойчивости машин с целью предотвращения опрокидывания. Известен аутригер универсальной лесозаготовительной машины 1, содержащий гидравлический домкрат с опорным башмаком, откидной телескопический кронштейн, гидравлический цилиндр, одним концом прикрепленный к раме машины, а другим - к кронштейну. Недостатками вышеуказанного устройства являются сложность конструкции, отсутствие защиты гидравлического цилиндра от внешнего воздействия. Известен аутригер 2, содержащий кронштейн основания, поворотную балку, гидроцилиндр, самоустанавливающийся башмак. Механизм перевода балки из транспортного положения в рабочее и наоборот выполнен по кривошипно-шатунной схеме. Недостатками данного устройства являются сложность конструкции механизма перевода балки из транспортного положения в рабочее и наоборот, отсутствие защиты гидравлического цилиндра от внешнего воздействия, отсутствие в гидроцилиндре встроенного гидрозамка, наличие неавтоматизированного режима работы оператора по подготовке к работе машины и по ее окончании. Задачей создания настоящей полезной модели является упрощение конструкции, повышение надежности и улучшение эксплуатационных качеств заявляемого аутригера. Техническим результатом решения поставленной технической задачи является создание аутригера с двухгильзовым гидроцилиндром со встроенным в него гидрозамком и применением защиты гидроцилиндра от внешних воздействий. Поставленная задача решена в аутригере, который состоит из кронштейна, балки, гидроцилиндра, самоустанавливающегося башмака. При этом гидроцилиндр выполнен двухгильзовым, дополнительно снабжен двумя соосно расположенными телескопическими элементами защиты, имеющими возможность перемещения относительно друг друга. Конструкция двухгильзового гидроцилиндра дополнительно содержит встроенный гидрозамок. Выводы полостей гидроцилиндра выполнены в проушине гильзы. В балке аутригера выполнена ниша. Телескопические элементы защиты выполнены в форме открытых цилиндрических профилей и имеют возможность перемещения относительно друг друга по подшипникам скольжения, выполненным в виде накладок из антифрикционного материала, расположенных между телескопическими элементами защиты у противоположных торцов. Новым является то, что гидроцилиндр выполнен двухгильзовым, дополнительно снабжен двумя соосно расположенными телескопическими элементами защиты, имеющими возможность перемещения относительно друг друга. Конструкция двухгильзового гидроцилиндра дополнительно содержит встроенный гидрозамок. Выводы полостей гидроцилиндра выполнены в проушине гильзы. В балке аутригера выполнена ниша. Телескопические элементы защиты выполнены в форме открытых цилиндрических профилей и имеют возможность перемещения относительно друг друга по подшипникам 2 84712012.08.30 скольжения, выполненным в виде накладок из антифрикционного материала, расположенных между телескопическими элементами защиты у противоположных торцов. Конструкция характеризуется компактностью, простотой, защищенностью гидравлических элементов от внешнего воздействия (удара). Применение этого устройства обеспечивает надежную работу машины, а также высокую защищенность деталей и узлов,входящих в состав аутригера. Кинематическая схема заявленного аутригера, в отличие от аналога, обеспечивает минимальные габариты, а конструкция не имеет громоздких деталей и узлов, что способствует унификации при использовании в конструкциях различных машин. Применение двухгильзового гидроцилиндра позволяет уменьшить габариты, исключить сварочные работы на точно обработанной внешней гильзе, уменьшить количество возможных мест подтеканий, использовать встроенный гидрозамок, разместить рукава высокого давления в более защищенных местах, а также обеспечивает удобство монтажа рукавов высокого давления. Наличие самоустанавливающихся башмаков облегчает обслуживание аутригера оператором. Применение телескопической защиты гарантирует защищенность элементов аутригера от внешнего воздействия. Заявленная модель обладает компактностью, меньшей массой, не имеет механизмов, требующих ручного труда оператора при подготовке к работе и по ее завершении. Сущность полезной модели поясняется фигурами, где изображены на фиг. 1 - внешний вид аутригера на фиг. 2 - гидроцилиндр аутригера в сечении на фиг. 3 - разрез А-А на фиг. 2 на фиг. 4 - аутригер в транспортном положении на фиг. 5 - аутригер в рабочем положении. Аутригер состоит из кронштейна 1 (фиг. 1), балки 2, гидроцилиндра 3, самоустанавливающегося башмака 4. Гидроцилиндр 3 (фиг. 2) выполнен двухгильзовым и состоит из штока 5, буксы 6,гильзы внутренней 7, гильзы наружной 8, поршня 9, гайки 10, проушины 11. Пространство между внутренней 7 и наружной 8 гильзами выполняет роль канала подачи жидкости в штоковую полость гидроцилиндра 3. Благодаря такой конструкции каналы подвода рабочей жидкости к полостям гидроцилиндра выполнены в проушине 11, чем обеспечивается удобство монтажа. В гидроцилиндр 3 встроен гидрозамок 12 (фиг. 3). В отличие от гидрозамка, конструктивно выполненного отдельным узлом, встроенный гидрозамок 12 обеспечивает минимальные габариты и обладает максимальной защищенностью от механических повреждений. Гидроцилиндр 3 снабжен защитой 13. Защита 13 гидроцилиндра представляет собой два соосно расположенных телескопических элемента защиты 14 и 15 разного диаметра,имеющие форму открытых цилиндрических профилей, перемещающихся относительно друг друга по подшипникам скольжения 16, выполненным в виде накладок из антифрикционного материала, расположенных между элементами защиты у противоположных торцов. Расположение подшипников скольжения обеспечивает работу конструкции телескопической защиты без перекосов и заеданий, не требует настройки и применения смазывающих материалов. Балка 2 аутригера имеет нишу для размещения рукавов высокого давления, которые подсоединяются к гидроцилиндру и связывают его с гидросистемой машины при монтаже аутригера на машине, что позволяет максимально защитить их от внешнего воздействия в условиях эксплуатации. Работает аутригер следующим образом. 84712012.08.30 В транспортном положении (фиг. 4) аутригер поднят вверх башмаком, который находится на максимальном расстоянии от опорной поверхности. При этом поршень 5 максимально втянут в гидроцилиндр 3. Для перевода аутригера из транспортного положения в рабочее в поршневую полость гидроцилиндра 3 подается рабочая жидкость и шток 5 выдвигается из гидроцилиндра 3,поворачивая балку 2 до установки башмака 4 на опорную поверхность. После установки башмака 4 на опорную поверхность и прекращения подачи рабочей жидкости в поршневую полость гидроцилиндра 3 срабатывает гидрозамок 12, который запирает объем масла в поршневой полости, тем самым фиксирует аутригер в рабочем положении и предохраняет его от складывания при возможных гидравлических утечках и повреждении рукавов высокого давления. При этом вместе с движением штока 5 гидроцилиндра 3 телескопически перемещаются относительно друг друга элементы защиты 14 и 15 и таким образом защищают гидроцилиндр и гидроарматуру от внешнего воздействия. Для перевода аутригера из рабочего положения в транспортное в штоковую полость гидроцилиндра 3 подается рабочая жидкость, открывается гидрозамок 12 и шток 5 втягивается в гидроцилиндр 3, поворачивая балку 2 до установки последней в транспортное положение. Конструкция аутригера обеспечивает защиту гидроцилиндра не только в крайних положениях (транспортное, рабочее), но и в любом промежуточном положении. Аутригер выполнен как отдельный узел, т.е. может монтироваться (демонтироваться) в сборе, что обеспечивает унификацию и ремонтопригодность готового изделия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
