Мебельная панель

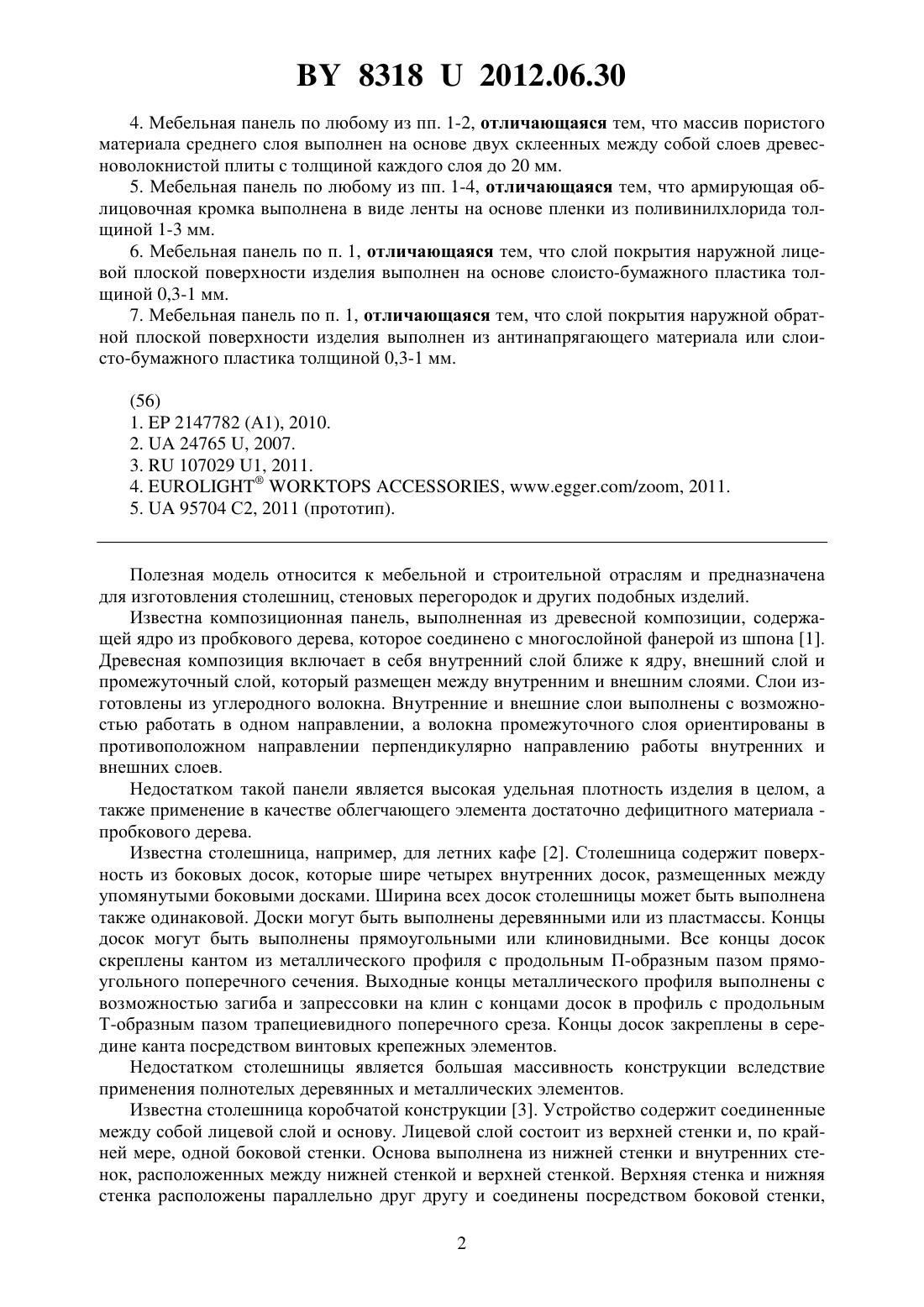

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Унитарное частное производственное предприятие БрестОПТИМАЛ-СЭЗ(72) Автор Якубина Валерий Николаевич(73) Патентообладатель Унитарное частное производственное предприятие БрестОПТИМАЛ-СЭЗ(57) 1. Мебельная панель, выполненная из легкой строительной плиты, содержащей два внешних слоя из древесного композиционного материала со слоями облицовочного покрытия на наружных плоских поверхностях и средний слой, отличающаяся тем, что средний слой выполнен в виде массива из пористого материала с плотностью 350 кг/м 3,а с торцов панель содержит армирующую облицовочную кромку, которая смонтирована по периметру или на фронтальной и тыльной частях изделия. 2. Мебельная панель по п. 1, отличающаяся тем, что древесный композиционный материал внешних слоев выполнен преимущественно из древесностружечной плиты толщиной 4-10 мм. 3. Мебельная панель по любому из пп. 1-2, отличающаяся тем, что массив пористого материала среднего слоя выполнен на основе древесноволокнистой однослойной плиты толщиной до 40 мм. 83182012.06.30 4. Мебельная панель по любому из пп. 1-2, отличающаяся тем, что массив пористого материала среднего слоя выполнен на основе двух склеенных между собой слоев древесноволокнистой плиты с толщиной каждого слоя до 20 мм. 5. Мебельная панель по любому из пп. 1-4, отличающаяся тем, что армирующая облицовочная кромка выполнена в виде ленты на основе пленки из поливинилхлорида толщиной 1-3 мм. 6. Мебельная панель по п. 1, отличающаяся тем, что слой покрытия наружной лицевой плоской поверхности изделия выполнен на основе слоисто-бумажного пластика толщиной 0,3-1 мм. 7. Мебельная панель по п. 1, отличающаяся тем, что слой покрытия наружной обратной плоской поверхности изделия выполнен из антинапрягающего материала или слоисто-бумажного пластика толщиной 0,3-1 мм.(56) 1.2147782 (А 1), 2010. 2.24765 , 2007. 3.107029 1, 2011. 4., /, 2011. 5.95704 С 2, 2011 (прототип). Полезная модель относится к мебельной и строительной отраслям и предназначена для изготовления столешниц, стеновых перегородок и других подобных изделий. Известна композиционная панель, выполненная из древесной композиции, содержащей ядро из пробкового дерева, которое соединено с многослойной фанерой из шпона 1. Древесная композиция включает в себя внутренний слой ближе к ядру, внешний слой и промежуточный слой, который размещен между внутренним и внешним слоями. Слои изготовлены из углеродного волокна. Внутренние и внешние слои выполнены с возможностью работать в одном направлении, а волокна промежуточного слоя ориентированы в противоположном направлении перпендикулярно направлению работы внутренних и внешних слоев. Недостатком такой панели является высокая удельная плотность изделия в целом, а также применение в качестве облегчающего элемента достаточно дефицитного материала пробкового дерева. Известна столешница, например, для летних кафе 2. Столешница содержит поверхность из боковых досок, которые шире четырех внутренних досок, размещенных между упомянутыми боковыми досками. Ширина всех досок столешницы может быть выполнена также одинаковой. Доски могут быть выполнены деревянными или из пластмассы. Концы досок могут быть выполнены прямоугольными или клиновидными. Все концы досок скреплены кантом из металлического профиля с продольным П-образным пазом прямоугольного поперечного сечения. Выходные концы металлического профиля выполнены с возможностью загиба и запрессовки на клин с концами досок в профиль с продольным Т-образным пазом трапециевидного поперечного среза. Концы досок закреплены в середине канта посредством винтовых крепежных элементов. Недостатком столешницы является большая массивность конструкции вследствие применения полнотелых деревянных и металлических элементов. Известна столешница коробчатой конструкции 3. Устройство содержит соединенные между собой лицевой слой и основу. Лицевой слой состоит из верхней стенки и, по крайней мере, одной боковой стенки. Основа выполнена из нижней стенки и внутренних стенок, расположенных между нижней стенкой и верхней стенкой. Верхняя стенка и нижняя стенка расположены параллельно друг другу и соединены посредством боковой стенки,2 83182012.06.30 по крайней мере, по части их периметра. Внутренние стенки столешницы образованы стенками трубок, расположенных перпендикулярно нижней стенке и верхней стенке. Нижняя стенка представляет собой пластину из полимерного материала необходимой формы, у которой две поверхности имеют большую площадь, чем другие ее поверхности,расположены параллельно друг другу, и повторяет форму верхней стенки. В качестве полимерного материала используют различные пластмассы, например из полипропилена,поливинилхлорида (ПВХ) или других материалов. Длина трубок внутренних стенок столешницы выбрана из интервала 15-50 мм, например 31 мм. Лицевой слой представляет собой слой, обращенный в процессе эксплуатации к пользователю, и выполнен с обеспечением достаточной прочности устройства, а также с обеспечением эстетических потребностей пользователя. Лицевой слой выполняют из различных декоративных материалов,например из искусственного камня, или искусственного кварца, или другого материала. Недостатком конструкции является низкая комфортность при эксплуатации, обусловленная использованием в конструкции исключительно пластмассовых материалов. Известны также различные конструкции облегченных панелей на основе ячеистобумажного сотового заполнения, например, типа Тамбурат (фирмы ,и др.) 4 Конструкция панели представляет собой коробчатое устройство с верхними и нижними плоскими стенками и боковыми кромками, которые выполнены из прессованного древесностружечного материла толщиной до 10-15 мм. Внутренняя полость панели заполнена ячеисто-бумажной сотовой структурой. Верхние и нижние внешние поверхности плоских стенок облицованы декоративным отделочным материалом лицевая сторона ламинируется слоистым пластиком высокого давления, а тыльная сторона покрывается слоем антинапрягающего материала, который одновременно выполняет влагозащитную функцию. Наиболее близок по технической сущности к полезной модели материал в виде легкой строительной плиты, выбранный в качестве прототипа 5. Плита включает минимум два внешних слоя, содержащие древесный композиционный материал, и средний слой из сотового материала, или из легкой волокнистой, или древесностружечной плиты. Средний слой содержит средство индикации для отображения информации, по крайней мере, одного параметра строительной плиты, а средство индикации выполнено в виде частичного окрашивания среднего слоя. Деревянный композиционный материал внешних слоев выполнен из древесностружечной или древесноволокнистой плиты, которые с внешней стороны содержат ламинированное и/или металлизированное покрытие. Недостатком известного изделия является сложность при изготовлении элементов мебели (столешниц, крышек столов, рабочих поверхностей) из-за невозможности качественно наклеивать кромки к панели при подгонке изделий по месту монтажа, что снижает сферу применения материала. Недостатком также является повышенная плотность материала в случае использования в качестве среднего слоя дисперсных древесных структур. Задачей полезной модели является устранение указанных недостатков и расширение сферы применения нового материала. Техническим результатом полезной модели является снижение удельной плотности и веса материала мебельной панели, а также повышение качества и комфортности изделий при изготовлении из нее элементов мебели, перегородок и других подобных изделий. Технический результат достигается тем, что в мебельной панели, выполненной из легкой строительной плиты, содержащей два внешних слоя из древесного композиционного материала со слоями облицовочного покрытия на наружных плоских поверхностях и средний слой, согласно полезной модели, средний слой выполнен в виде массива из пористого материала с плотностью 350 кг/м 3, а с торцов панель содержит армирующую облицовочную кромку, которая смонтирована по периметру или на фронтальной и тыльной частях изделия. Древесный композиционный материал внешних слоев выполнен преимущественно из древесностружечной плиты толщиной 4-10 мм. 3 83182012.06.30 Массив пористого материала среднего слоя выполнен на основе древесноволокнистой однослойной плиты толщиной до 40 мм. Массив пористого материала среднего слоя выполнен на основе двух склеенных между собой слоев древесноволокнистой плиты с толщиной каждого слоя до 20 мм. Армирующая облицовочная кромка выполнена в виде ленты на основе пленки из поливинилхлорида толщиной 1-3 мм. Слой покрытия наружной лицевой плоской поверхности изделия выполнен на основе слоисто-бумажного пластика толщиной 0,3-1 мм. Слой покрытия наружной обратной плоской поверхности изделия выполнен из антинапрягающего материала или слоисто-бумажного пластика толщиной 0,3-1 мм. Сущность полезной модели поясняется чертежом, где на фигуре представлен схематичный вид строительной панели. Мебельная панель 1 включает два внешних слоя 2, 3 из древесного композиционного материала, слой покрытия 4 на основе слоисто-бумажного пластика, размещенный на наружной лицевой плоской поверхности 5, слой покрытия 6 из антинапрягающего материала или слоисто-бумажного пластика, наклеенный на наружной обратной плоской поверхности 7, средний слой 8 в виде массива из пористого материала (однослойного или склеенного из двух слоев 13, фигура), армирующую облицовочную кромку 9, смонтированную по периметру панели 1 боковой поверхности 10 или только на фронтальной 11 и тыльной 12 частях изделия. Мебельную панель 1 изготавливают следующим образом. Из древесного композиционного материала - древесностружечных плит (ДСП) - толщиной 4-10 мм на круглопильном станке раскраивают заготовки заданной длины и ширины для двух внешних слоев 2 и 3 панели 1. Далее распиливают соответствующей длины и ширины заготовки для среднего слоя 8 в виде массива из пористого материала - древесноволокнистой однослойной плиты (ДВП) толщиной до 40 мм или из двух слоев 13 ДВП с толщиной каждого слоя до 20 мм с плотностью 350 кг/м 3. Полученные заготовки собирают в виде слоистого пакета, при этом предварительно на контактирующие поверхности между слоями 2, 3 и средним слоем 8 наносят клей и пакет подают в пресс горячего прессования (на фигуре не показан). На полученную пакетную заготовку приклеивают облицовочное покрытие. Для этого на наружную лицевую плоскую поверхность 5 и наружную обратную плоскую поверхность 7 наносят клей. Затем укладывают соответственно слой покрытия 4 на основе слоисто-бумажного пластика и слой покрытия 6 из антинапрягающего материала (или слоисто-бумажного пластика). Далее подготовленную пакетную заготовку выдерживают под давлением в прессе горячего прессования до получения прочного клеевого соединения. Полученную пакетную заготовку мебельной панели 1 направляют на форматнораскроечный станок и форматируют по длине и ширине в заданный размер с получением полуфабриката изделия, например столешницы. Отформатированное изделие подают на кромкооблицовочный станок, где приклеивают армирующую облицовочную кромку 9 в виде ленты на основе пленки из поливинилхлорида толщиной 1-3 мм. В зависимости от назначения изделия облицовочную кромку 9 приклеивают по периметру панели 1 к боковой поверхности 10 или только на фронтальной 11 и тыльной 12 частях изделия. В полученной столешнице, согласно чертежам, на сверлильном станке выполняют присадочные отверстия (на фигуре не показано), комплектуют изделие крепежными нормалями, упаковывают и направляют на склад готовой продукции. Технический результат полезной модели достигается за счет использования совокупности признаков армирующей облицовочной кромки 9, которая обеспечивает сохранение формы изделия при воздействии вертикальной нагрузки и препятствует развитию деформации сжатия, а также предохраняет мебельную панель 1 от попадания в средний пористый слой 8 избыточной влаги, кроме того, придает изделию эстетически-законченный внешний вид 4 83182012.06.30 выполнения мебельной панели 1 со средним пористым слой 8 с плотностью 350 кг/м 3,что, в отличие от прототипа, обеспечивает существенное снижение удельной плотности материала и веса готовых изделий использования слоя покрытия 4 из слоисто-бумажного пластика, размещенного на наружной лицевой плоской поверхности 5, который характеризуется повышенной термостойкостью - выдерживает температуру до 300 С и обладает высокой ударной прочностью и стойкостью к механическим воздействиям, а слой покрытия с наружной обратной плоской поверхности 7 из антинапрягающего материала толщиной 0,3-1 мм выполняет дополнительную влагозащитную функцию. В совокупности эти свойства гарантируют изделиям из мебельной панели 1 повышенное качество и комфортность элементов мебели, перегородок и другой подобной продукции. Как следует из уровня техники, полезная модель удовлетворяет критерию патентоспособности новизна, а также условию промышленная применимость, так как мебельная панель 1 может быть изготовлена из известных материалов известными средствами, в соответствии с приведенным выше описанием. Заявителем освоено производство изделий с использованием полезной модели, в частности кухонных столешниц, размерного ряда в интервале ширина 200-1200 мм и длина 200-3050 мм. Технология производства соответствует ТУ 200 687 988. 004-2005 и позволяет также производить различные мебельные элементы (полки, стойки и т.д.) и строительные изделия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
