Парциальный расходомер воды

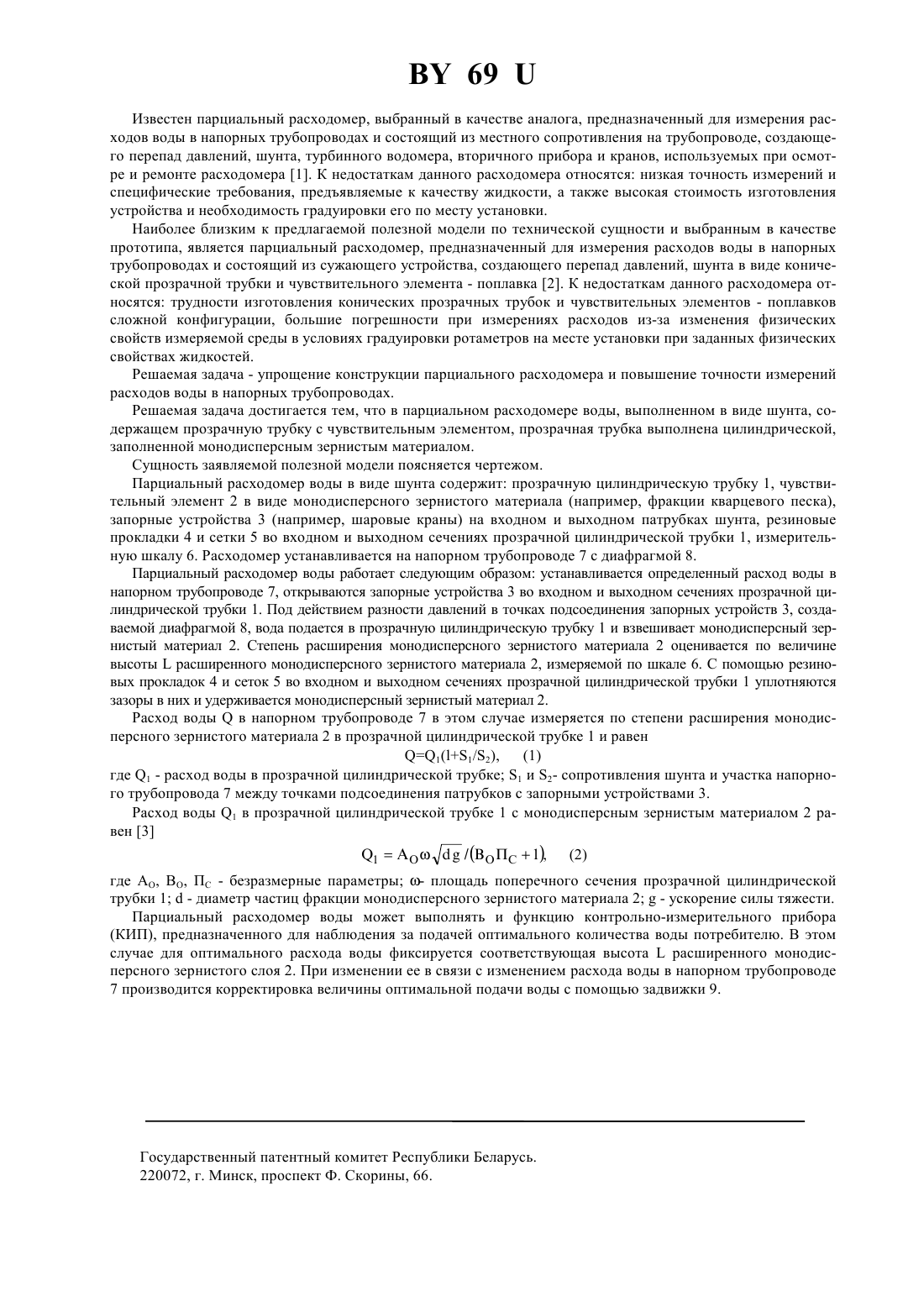

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Кравцов Марат Васильевич,Кравцов Александр Маратович(57) Парциальный расходомер, выполненный в виде шунта и содержащий прозрачную трубку с чувствительным элементом, отличающийся тем, что прозрачная трубка выполнена цилиндрической и заполнена монодисперсным зернистым материалом.(56) 1. Лобачев П.В., Шевелев Ф.А. Измерение расходов жидкостей и газов в системах водоснабжения и канализации. - М. Стройиздат, 1985. - С. 225-238. 2. Лобачев П.В., Шевелев Ф.А. Измерение расходов жидкостей и газов в системах водоснабжения и канализации. - М. Стройиздат, 1985. - С. 236-238 (прототип). 3. Кравцов М.В. Гидромеханические процессы и сооружения гидроочистки. - Минск Ураджай, 1990. - С. 62. Полезная модель относится к измерительной технике, а более конкретно к устройствам для контроля за подачей воды в установки водоочистки, например, при подаче рециркуляционной воды в камеры напорных флотаций или при подаче воды на промывку зернистой загрузки фильтра. 69 Известен парциальный расходомер, выбранный в качестве аналога, предназначенный для измерения расходов воды в напорных трубопроводах и состоящий из местного сопротивления на трубопроводе, создающего перепад давлений, шунта, турбинного водомера, вторичного прибора и кранов, используемых при осмотре и ремонте расходомера 1. К недостаткам данного расходомера относятся низкая точность измерений и специфические требования, предъявляемые к качеству жидкости, а также высокая стоимость изготовления устройства и необходимость градуировки его по месту установки. Наиболее близким к предлагаемой полезной модели по технической сущности и выбранным в качестве прототипа, является парциальный расходомер, предназначенный для измерения расходов воды в напорных трубопроводах и состоящий из сужающего устройства, создающего перепад давлений, шунта в виде конической прозрачной трубки и чувствительного элемента - поплавка 2. К недостаткам данного расходомера относятся трудности изготовления конических прозрачных трубок и чувствительных элементов - поплавков сложной конфигурации, большие погрешности при измерениях расходов из-за изменения физических свойств измеряемой среды в условиях градуировки ротаметров на месте установки при заданных физических свойствах жидкостей. Решаемая задача - упрощение конструкции парциального расходомера и повышение точности измерений расходов воды в напорных трубопроводах. Решаемая задача достигается тем, что в парциальном расходомере воды, выполненном в виде шунта, содержащем прозрачную трубку с чувствительным элементом, прозрачная трубка выполнена цилиндрической,заполненной монодисперсным зернистым материалом. Сущность заявляемой полезной модели поясняется чертежом. Парциальный расходомер воды в виде шунта содержит прозрачную цилиндрическую трубку 1, чувствительный элемент 2 в виде монодисперсного зернистого материала (например, фракции кварцевого песка),запорные устройства 3 (например, шаровые краны) на входном и выходном патрубках шунта, резиновые прокладки 4 и сетки 5 во входном и выходном сечениях прозрачной цилиндрической трубки 1, измерительную шкалу 6. Расходомер устанавливается на напорном трубопроводе 7 с диафрагмой 8. Парциальный расходомер воды работает следующим образом устанавливается определенный расход воды в напорном трубопроводе 7, открываются запорные устройства 3 во входном и выходном сечениях прозрачной цилиндрической трубки 1. Под действием разности давлений в точках подсоединения запорных устройств 3, создаваемой диафрагмой 8, вода подается в прозрачную цилиндрическую трубку 1 и взвешивает монодисперсный зернистый материал 2. Степень расширения монодисперсного зернистого материала 2 оценивается по величине высотырасширенного монодисперсного зернистого материала 2, измеряемой по шкале 6. С помощью резиновых прокладок 4 и сеток 5 во входном и выходном сечениях прозрачной цилиндрической трубки 1 уплотняются зазоры в них и удерживается монодисперсный зернистый материал 2. Расход водыв напорном трубопроводе 7 в этом случае измеряется по степени расширения монодисперсного зернистого материала 2 в прозрачной цилиндрической трубке 1 и равен(1) 1(1/2),где 1 - расход воды в прозрачной цилиндрической трубке 1 и 2- сопротивления шунта и участка напорного трубопровода 7 между точками подсоединения патрубков с запорными устройствами 3. Расход воды 1 в прозрачной цилиндрической трубке 1 с монодисперсным зернистым материалом 2 равен 3 1 О/ ( О ПС 1),где АО, ВО, ПС - безразмерные параметры - площадь поперечного сечения прозрачной цилиндрической трубки 1- диаметр частиц фракции монодисперсного зернистого материала 2- ускорение силы тяжести. Парциальный расходомер воды может выполнять и функцию контрольно-измерительного прибора(КИП), предназначенного для наблюдения за подачей оптимального количества воды потребителю. В этом случае для оптимального расхода воды фиксируется соответствующая высотарасширенного монодисперсного зернистого слоя 2. При изменении ее в связи с изменением расхода воды в напорном трубопроводе 7 производится корректировка величины оптимальной подачи воды с помощью задвижки 9. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
