Полевая тренажерная система

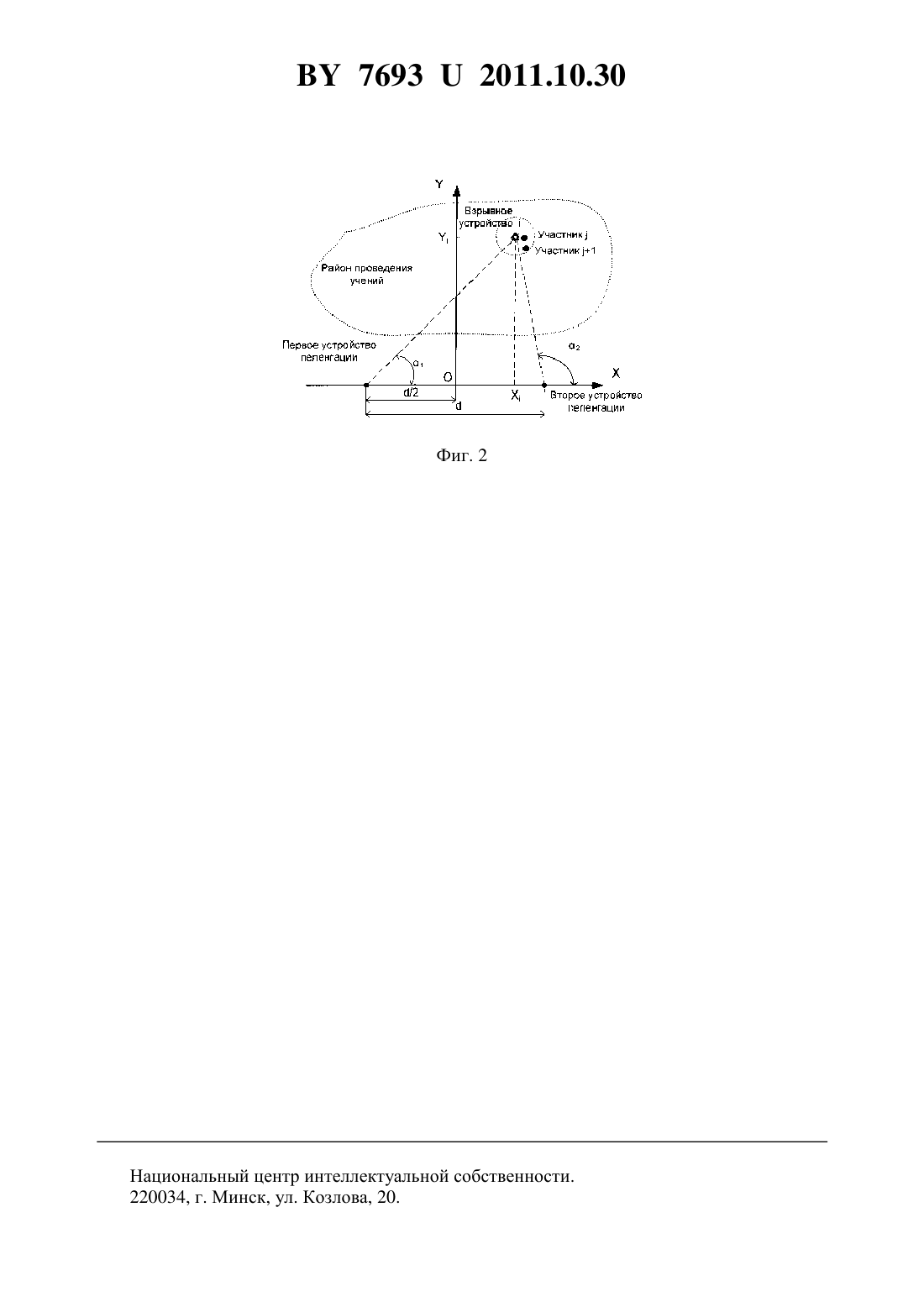

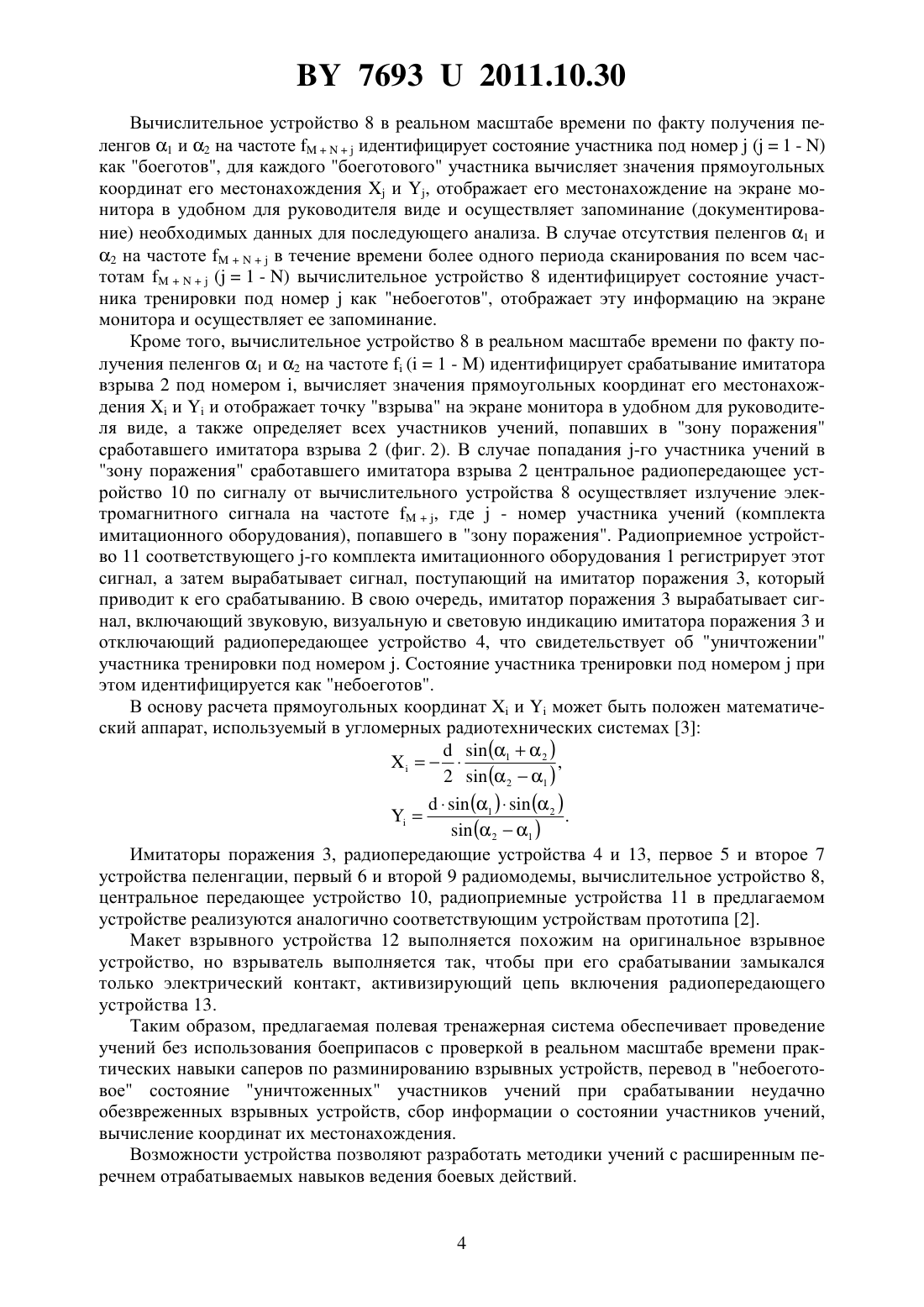

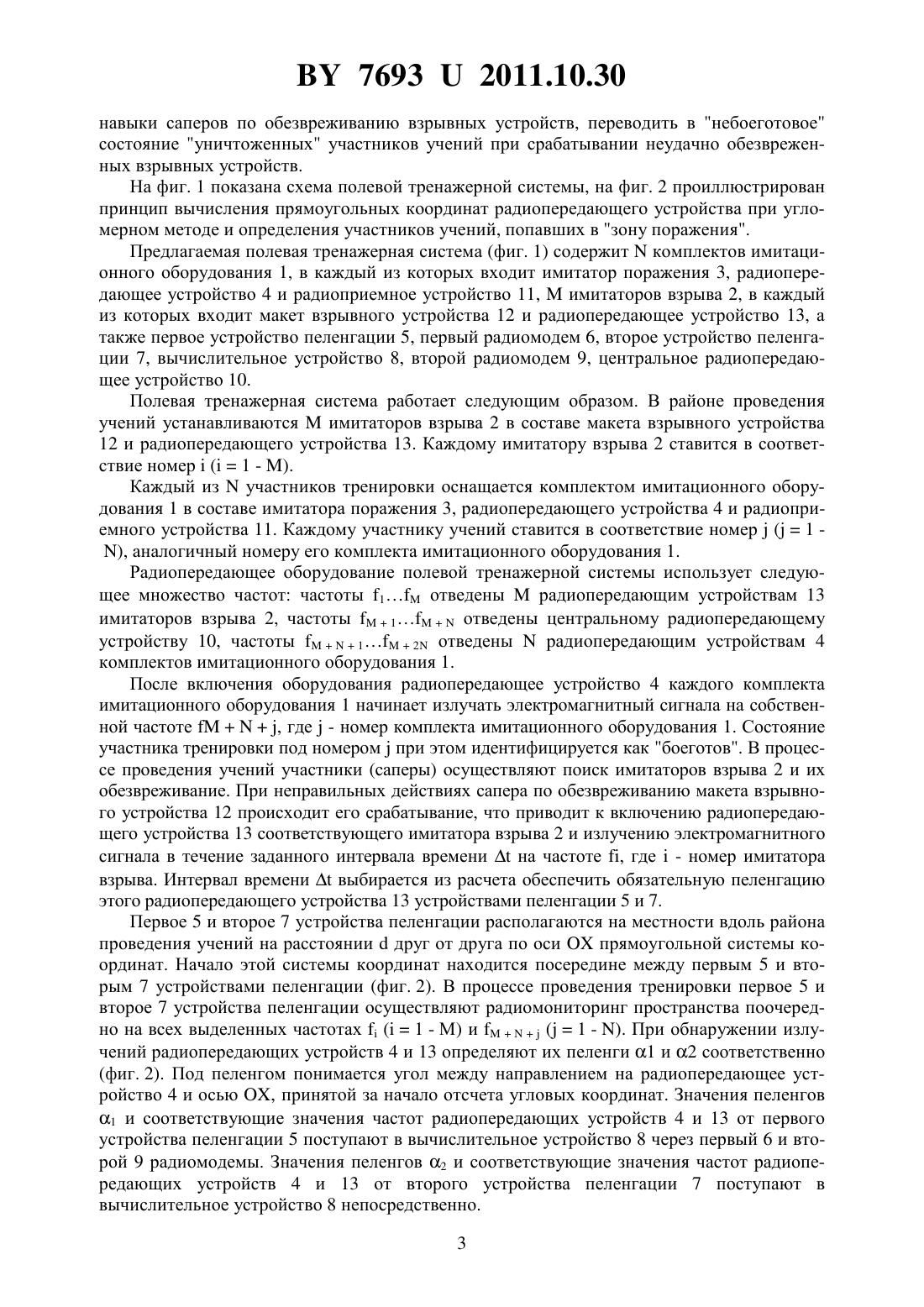

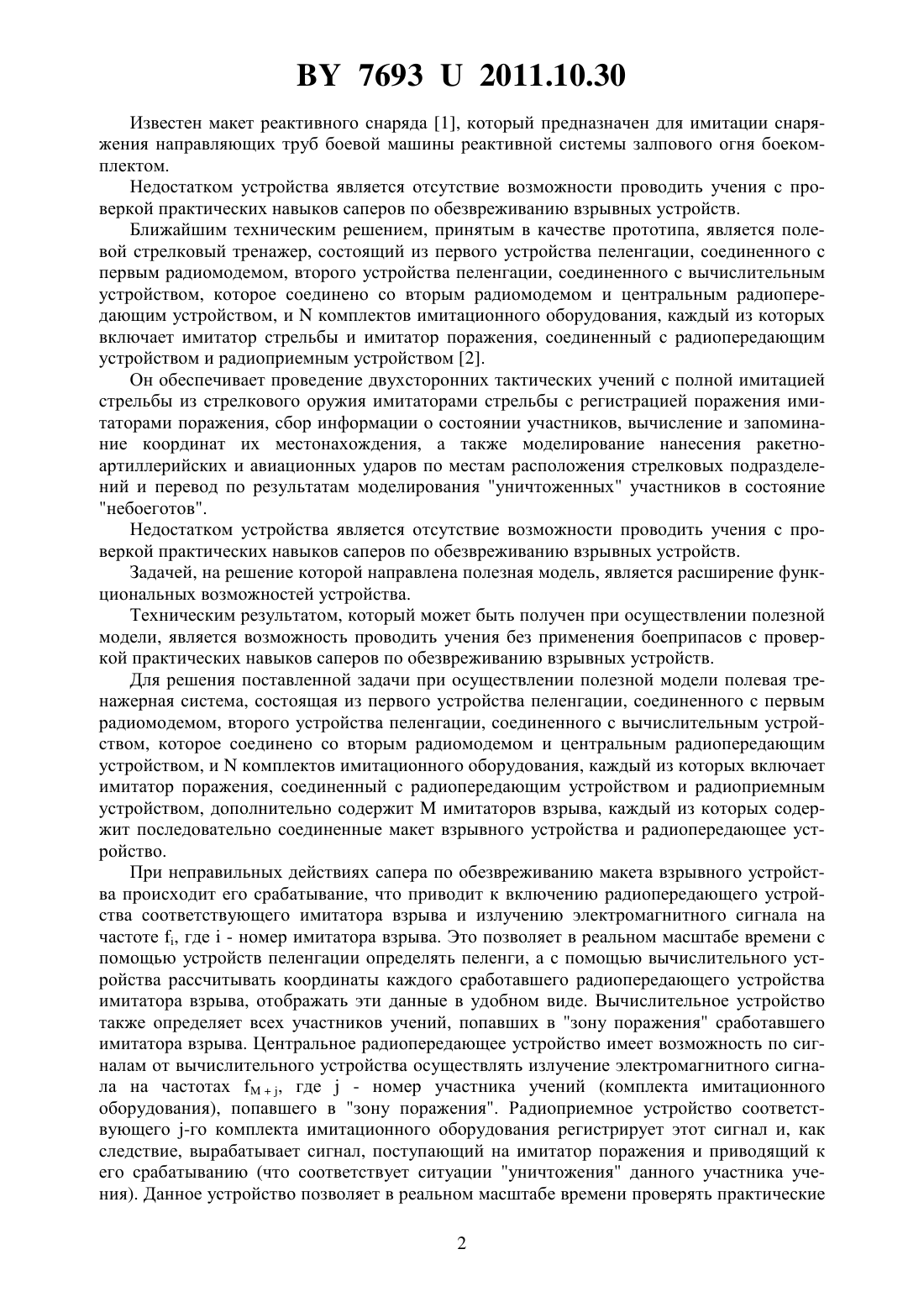

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Дубина Сергей Александрович Костюкович Сергей Николаевич Мацкевич Артур Николаевич Тулинов Евгений Станиславович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Полевая тренажерная система, состоящая из первого устройства пеленгации, соединенного с первым радиомодемом, второго устройства пеленгации, соединенного с вычислительным устройством, которое соединено со вторым радиомодемом и центральным радиопередающим устройством, икомплектов имитационного оборудования, каждый из которых включает имитатор поражения, соединенный с радиопередающим устройством и радиоприемным устройством, отличающаяся тем, что дополнительно содержитимитаторов взрыва, каждый из которых содержит последовательно соединенные макет взрывного устройства и радиопередающее устройство.(56) 1. Патент 93960, МПК 42 8/12, 2010. 2. Патент 6798, МПК 41 3/00,41 5/00, 2010. 3. Кондратьев , Котов А.Ф., Марков Л.Н. Многопозиционные радиотехнические системы / Под ред. В.В.Цветнова. - М. Радио и связь, 1986. - . 241-242. Фиг. 1 Предлагаемое техническое решение относится к оборудованию полигонов и может быть использовано для подготовки саперов и проведения военных игр и учений без применения боеприпасов. 76932011.10.30 Известен макет реактивного снаряда 1, который предназначен для имитации снаряжения направляющих труб боевой машины реактивной системы залпового огня боекомплектом. Недостатком устройства является отсутствие возможности проводить учения с проверкой практических навыков саперов по обезвреживанию взрывных устройств. Ближайшим техническим решением, принятым в качестве прототипа, является полевой стрелковый тренажер, состоящий из первого устройства пеленгации, соединенного с первым радиомодемом, второго устройства пеленгации, соединенного с вычислительным устройством, которое соединено со вторым радиомодемом и центральным радиопередающим устройством, икомплектов имитационного оборудования, каждый из которых включает имитатор стрельбы и имитатор поражения, соединенный с радиопередающим устройством и радиоприемным устройством 2. Он обеспечивает проведение двухсторонних тактических учений с полной имитацией стрельбы из стрелкового оружия имитаторами стрельбы с регистрацией поражения имитаторами поражения, сбор информации о состоянии участников, вычисление и запоминание координат их местонахождения, а также моделирование нанесения ракетноартиллерийских и авиационных ударов по местам расположения стрелковых подразделений и перевод по результатам моделирования уничтоженных участников в состояние небоеготов. Недостатком устройства является отсутствие возможности проводить учения с проверкой практических навыков саперов по обезвреживанию взрывных устройств. Задачей, на решение которой направлена полезная модель, является расширение функциональных возможностей устройства. Техническим результатом, который может быть получен при осуществлении полезной модели, является возможность проводить учения без применения боеприпасов с проверкой практических навыков саперов по обезвреживанию взрывных устройств. Для решения поставленной задачи при осуществлении полезной модели полевая тренажерная система, состоящая из первого устройства пеленгации, соединенного с первым радиомодемом, второго устройства пеленгации, соединенного с вычислительным устройством, которое соединено со вторым радиомодемом и центральным радиопередающим устройством, икомплектов имитационного оборудования, каждый из которых включает имитатор поражения, соединенный с радиопередающим устройством и радиоприемным устройством, дополнительно содержитимитаторов взрыва, каждый из которых содержит последовательно соединенные макет взрывного устройства и радиопередающее устройство. При неправильных действиях сапера по обезвреживанию макета взрывного устройства происходит его срабатывание, что приводит к включению радиопередающего устройства соответствующего имитатора взрыва и излучению электромагнитного сигнала на частоте , где- номер имитатора взрыва. Это позволяет в реальном масштабе времени с помощью устройств пеленгации определять пеленги, а с помощью вычислительного устройства рассчитывать координаты каждого сработавшего радиопередающего устройства имитатора взрыва, отображать эти данные в удобном виде. Вычислительное устройство также определяет всех участников учений, попавших в зону поражения сработавшего имитатора взрыва. Центральное радиопередающее устройство имеет возможность по сигналам от вычислительного устройства осуществлять излучение электромагнитного сигнала на частотах, где- номер участника учений (комплекта имитационного оборудования), попавшего в зону поражения. Радиоприемное устройство соответствующего -го комплекта имитационного оборудования регистрирует этот сигнал и, как следствие, вырабатывает сигнал, поступающий на имитатор поражения и приводящий к его срабатыванию (что соответствует ситуации уничтожения данного участника учения). Данное устройство позволяет в реальном масштабе времени проверять практические 2 76932011.10.30 навыки саперов по обезвреживанию взрывных устройств, переводить в небоеготовое состояние уничтоженных участников учений при срабатывании неудачно обезвреженных взрывных устройств. На фиг. 1 показана схема полевой тренажерной системы, на фиг. 2 проиллюстрирован принцип вычисления прямоугольных координат радиопередающего устройства при угломерном методе и определения участников учений, попавших в зону поражения. Предлагаемая полевая тренажерная система (фиг. 1) содержиткомплектов имитационного оборудования 1, в каждый из которых входит имитатор поражения 3, радиопередающее устройство 4 и радиоприемное устройство 11,имитаторов взрыва 2, в каждый из которых входит макет взрывного устройства 12 и радиопередающее устройство 13, а также первое устройство пеленгации 5, первый радиомодем 6, второе устройство пеленгации 7, вычислительное устройство 8, второй радиомодем 9, центральное радиопередающее устройство 10. Полевая тренажерная система работает следующим образом. В районе проведения учений устанавливаютсяимитаторов взрыва 2 в составе макета взрывного устройства 12 и радиопередающего устройства 13. Каждому имитатору взрыва 2 ставится в соответствие номер(1 - ). Каждый изучастников тренировки оснащается комплектом имитационного оборудования 1 в составе имитатора поражения 3, радиопередающего устройства 4 и радиоприемного устройства 11. Каждому участнику учений ставится в соответствие номер(1 ), аналогичный номеру его комплекта имитационного оборудования 1. Радиопередающее оборудование полевой тренажерной системы использует следующее множество частот частоты 1 отведенырадиопередающим устройствам 13 имитаторов взрыва 2, частоты 1 отведены центральному радиопередающему устройству 10, частоты 12 отведенырадиопередающим устройствам 4 комплектов имитационного оборудования 1. После включения оборудования радиопередающее устройство 4 каждого комплекта имитационного оборудования 1 начинает излучать электромагнитный сигнала на собственной частоте, где- номер комплекта имитационного оборудования 1. Состояние участника тренировки под номеромпри этом идентифицируется как боеготов. В процессе проведения учений участники (саперы) осуществляют поиск имитаторов взрыва 2 и их обезвреживание. При неправильных действиях сапера по обезвреживанию макета взрывного устройства 12 происходит его срабатывание, что приводит к включению радиопередающего устройства 13 соответствующего имитатора взрыва 2 и излучению электромагнитного сигнала в течение заданного интервала временина частоте , где- номер имитатора взрыва. Интервал временивыбирается из расчета обеспечить обязательную пеленгацию этого радиопередающего устройства 13 устройствами пеленгации 5 и 7. Первое 5 и второе 7 устройства пеленгации располагаются на местности вдоль района проведения учений на расстояниидруг от друга по осипрямоугольной системы координат. Начало этой системы координат находится посередине между первым 5 и вторым 7 устройствами пеленгации (фиг. 2). В процессе проведения тренировки первое 5 и второе 7 устройства пеленгации осуществляют радиомониторинг пространства поочередно на всех выделенных частотах(1 - М) и(1 - ). При обнаружении излучений радиопередающих устройств 4 и 13 определяют их пеленги 1 и 2 соответственно(фиг. 2). Под пеленгом понимается угол между направлением на радиопередающее устройство 4 и осью , принятой за начало отсчета угловых координат. Значения пеленгов 1 и соответствующие значения частот радиопередающих устройств 4 и 13 от первого устройства пеленгации 5 поступают в вычислительное устройство 8 через первый 6 и второй 9 радиомодемы. Значения пеленгов 2 и соответствующие значения частот радиопередающих устройств 4 и 13 от второго устройства пеленгации 7 поступают в вычислительное устройство 8 непосредственно. 3 76932011.10.30 Вычислительное устройство 8 в реальном масштабе времени по факту получения пеленгов 1 и 2 на частотеидентифицирует состояние участника под номер(1 - ) как боеготов, для каждого боеготового участника вычисляет значения прямоугольных координат его местонахожденияи , отображает его местонахождение на экране монитора в удобном для руководителя виде и осуществляет запоминание (документирование) необходимых данных для последующего анализа. В случае отсутствия пеленгов 1 и 2 на частотев течение времени более одного периода сканирования по всем частотам(1 - ) вычислительное устройство 8 идентифицирует состояние участника тренировки под номеркак небоеготов, отображает эту информацию на экране монитора и осуществляет ее запоминание. Кроме того, вычислительное устройство 8 в реальном масштабе времени по факту получения пеленгов 1 и 2 на частоте(1 - ) идентифицирует срабатывание имитатора взрыва 2 под номером , вычисляет значения прямоугольных координат его местонахожденияии отображает точку взрыва на экране монитора в удобном для руководителя виде, а также определяет всех участников учений, попавших в зону поражения сработавшего имитатора взрыва 2 (фиг. 2). В случае попадания -го участника учений в зону поражения сработавшего имитатора взрыва 2 центральное радиопередающее устройство 10 по сигналу от вычислительного устройства 8 осуществляет излучение электромагнитного сигнала на частоте, где- номер участника учений (комплекта имитационного оборудования), попавшего в зону поражения. Радиоприемное устройство 11 соответствующего -го комплекта имитационного оборудования 1 регистрирует этот сигнал, а затем вырабатывает сигнал, поступающий на имитатор поражения 3, который приводит к его срабатыванию. В свою очередь, имитатор поражения 3 вырабатывает сигнал, включающий звуковую, визуальную и световую индикацию имитатора поражения 3 и отключающий радиопередающее устройство 4, что свидетельствует об уничтожении участника тренировки под номером . Состояние участника тренировки под номеромпри этом идентифицируется как небоеготов. В основу расчета прямоугольных координатиможет быть положен математический аппарат, используемый в угломерных радиотехнических системах 3(12 ).( 21 ) Имитаторы поражения 3, радиопередающие устройства 4 и 13, первое 5 и второе 7 устройства пеленгации, первый 6 и второй 9 радиомодемы, вычислительное устройство 8,центральное передающее устройство 10, радиоприемные устройства 11 в предлагаемом устройстве реализуются аналогично соответствующим устройствам прототипа 2. Макет взрывного устройства 12 выполняется похожим на оригинальное взрывное устройство, но взрыватель выполняется так, чтобы при его срабатывании замыкался только электрический контакт, активизирующий цепь включения радиопередающего устройства 13. Таким образом, предлагаемая полевая тренажерная система обеспечивает проведение учений без использования боеприпасов с проверкой в реальном масштабе времени практических навыки саперов по разминированию взрывных устройств, перевод в небоеготовое состояние уничтоженных участников учений при срабатывании неудачно обезвреженных взрывных устройств, сбор информации о состоянии участников учений,вычисление координат их местонахождения. Возможности устройства позволяют разработать методики учений с расширенным перечнем отрабатываемых навыков ведения боевых действий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
