Плуг-удобритель

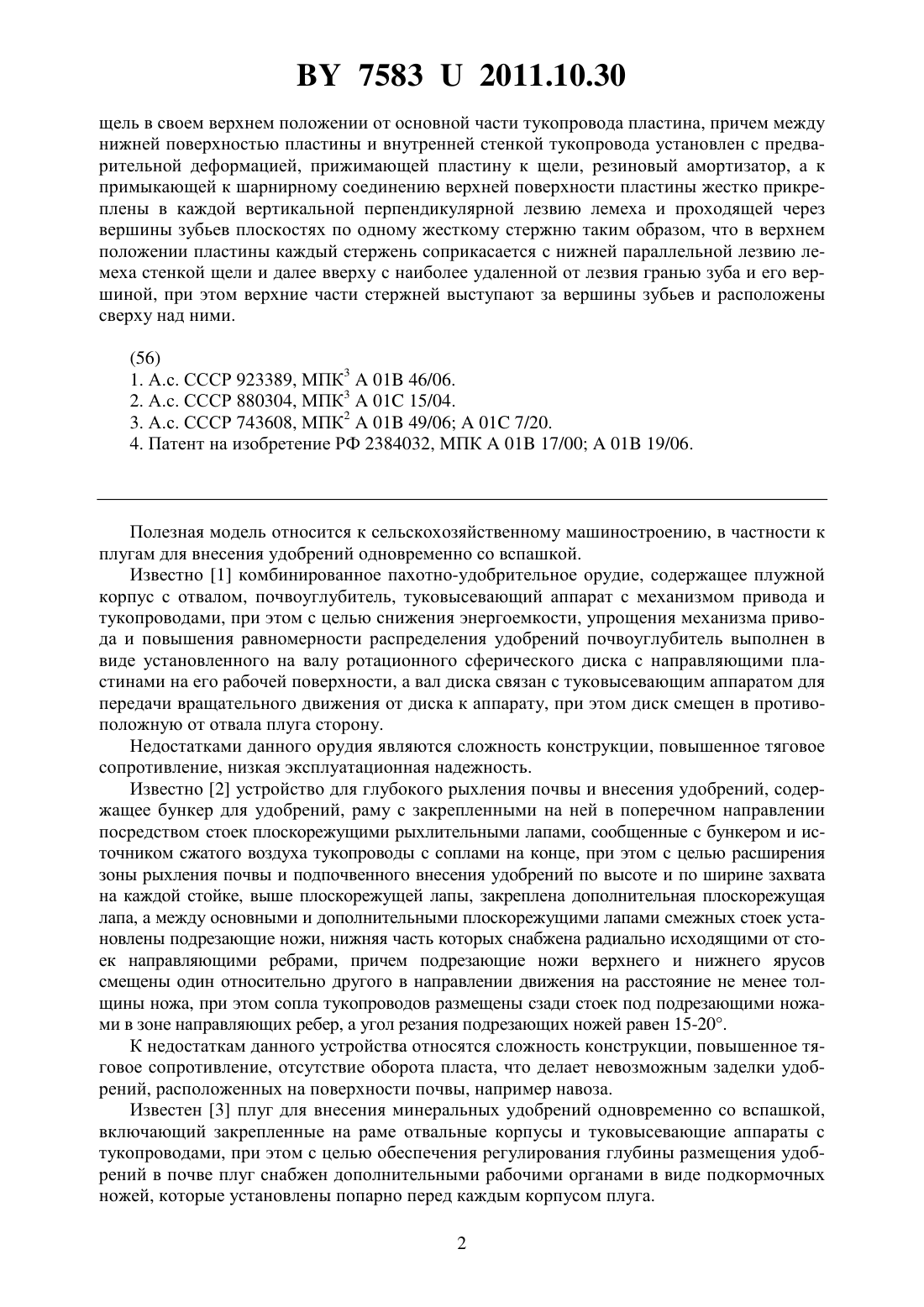

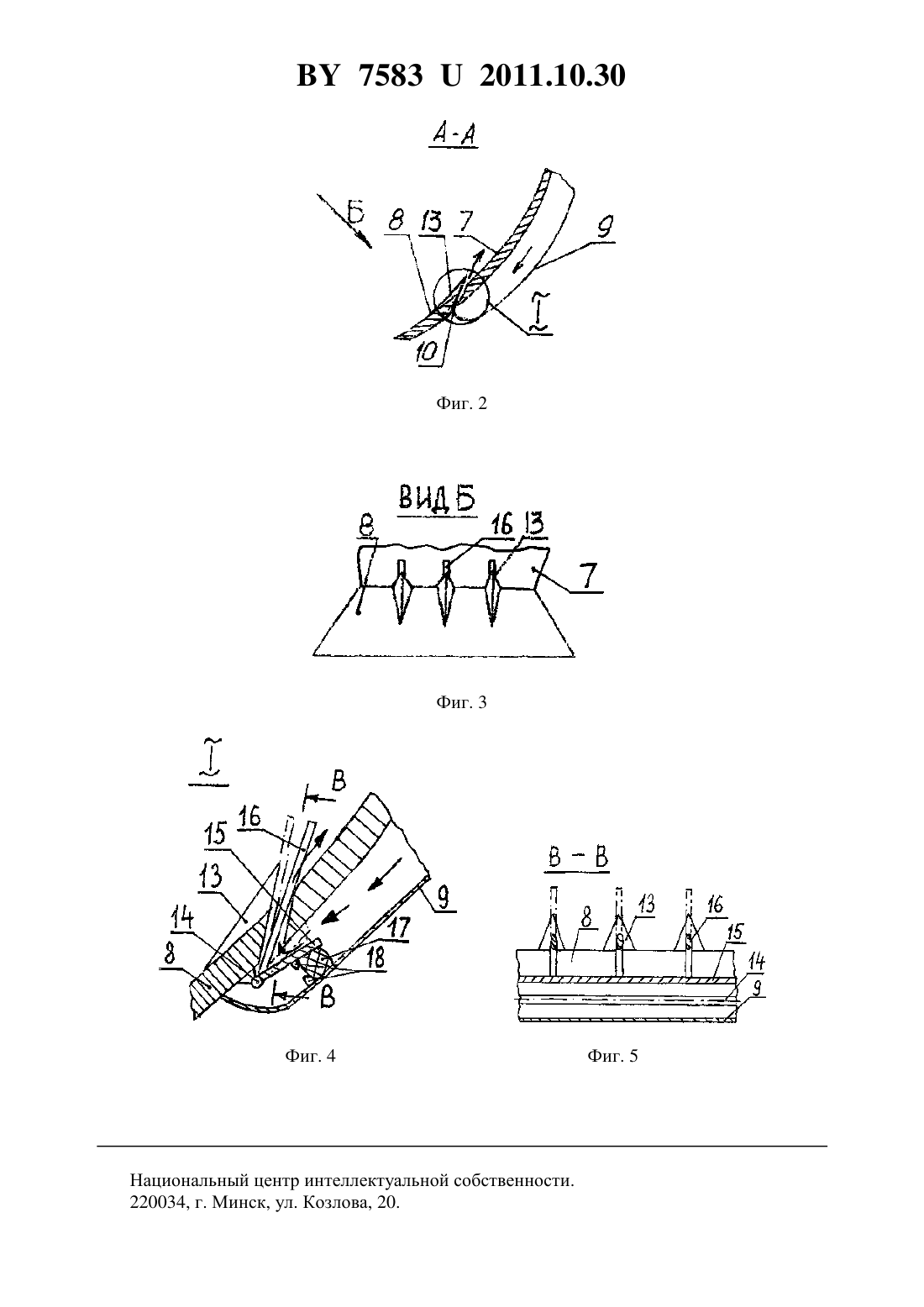

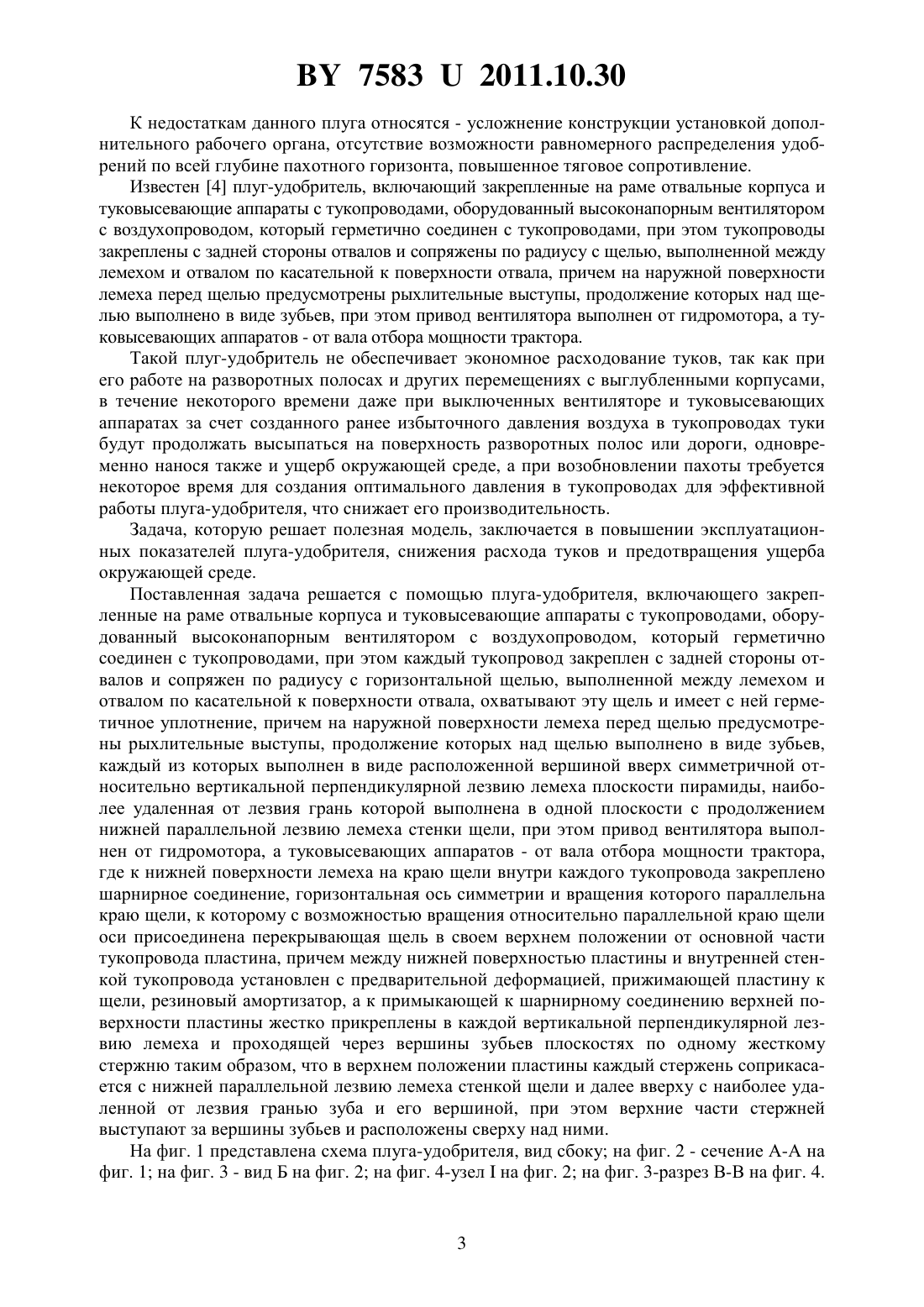

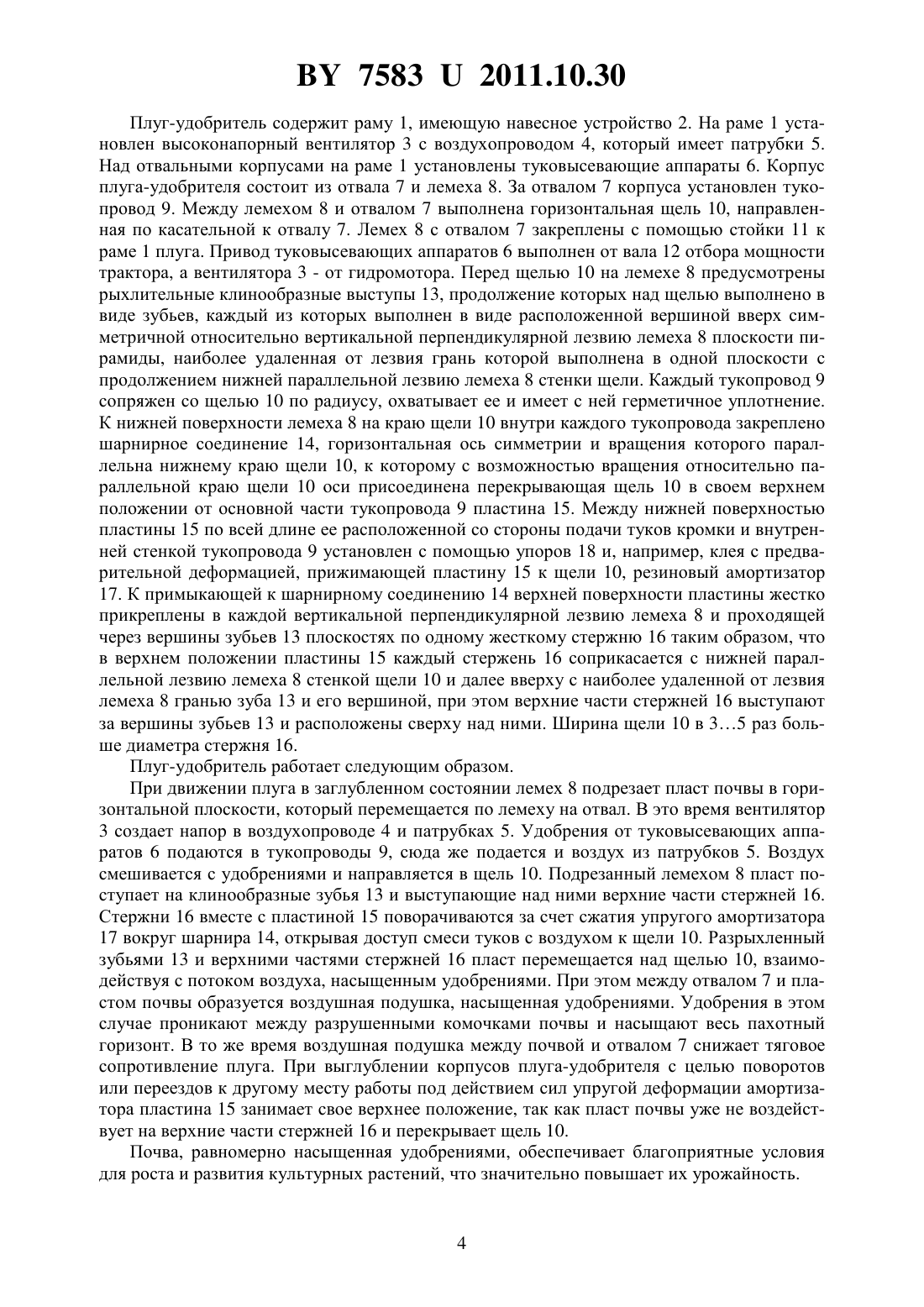

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Александр Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг-удобритель, включающий закрепленные на раме отвальные корпуса и туковысевающие аппараты с тукопроводами, оборудованный высоконапорным вентилятором с воздухопроводом, который герметично соединен с тукопроводами, при этом каждый тукопровод закреплен с задней стороны отвалов и сопряжен по радиусу с горизонтальной щелью, выполненной между лемехом и отвалом по касательной к поверхности отвала, охватывают эту щель и имеет с ней герметичное уплотнение, причем на наружной поверхности лемеха перед щелью предусмотрены рыхлительные выступы, продолжение которых над щелью выполнено в виде зубьев, каждый из которых выполнен в виде расположенной вершиной вверх симметричной относительно вертикальной перпендикулярной лезвию лемеха плоскости пирамиды, наиболее удаленная от лезвия грань которой выполнена в одной плоскости с продолжением нижней параллельной лезвию лемеха стенки щели, при этом привод вентилятора выполнен от гидромотора, а туковысевающих аппаратов - от вала отбора мощности трактора, отличающийся тем, что к нижней поверхности лемеха на краю щели внутри каждого тукопровода закреплено шарнирное соединение, горизонтальная ось симметрии и вращения которого параллельна краю щели, к которому с возможностью вращения относительно параллельной краю щели оси присоединена перекрывающая 75832011.10.30 щель в своем верхнем положении от основной части тукопровода пластина, причем между нижней поверхностью пластины и внутренней стенкой тукопровода установлен с предварительной деформацией, прижимающей пластину к щели, резиновый амортизатор, а к примыкающей к шарнирному соединению верхней поверхности пластины жестко прикреплены в каждой вертикальной перпендикулярной лезвию лемеха и проходящей через вершины зубьев плоскостях по одному жесткому стержню таким образом, что в верхнем положении пластины каждый стержень соприкасается с нижней параллельной лезвию лемеха стенкой щели и далее вверху с наиболее удаленной от лезвия гранью зуба и его вершиной, при этом верхние части стержней выступают за вершины зубьев и расположены сверху над ними.(56) 1. А.с. СССР 923389, МПК 301 46/06. 2. А СССР 880304, МПК 301 15/04. 3. А.с. СССР 743608, МПК 201 49/0601 7/20. 4. Патент на изобретение РФ 2384032, МПК 01 17/0001 19/06. Полезная модель относится к сельскохозяйственному машиностроению, в частности к плугам для внесения удобрений одновременно со вспашкой. Известно 1 комбинированное пахотно-удобрительное орудие, содержащее плужной корпус с отвалом, почвоуглубитель, туковысевающий аппарат с механизмом привода и тукопроводами, при этом с целью снижения энергоемкости, упрощения механизма привода и повышения равномерности распределения удобрений почвоуглубитель выполнен в виде установленного на валу ротационного сферического диска с направляющими пластинами на его рабочей поверхности, а вал диска связан с туковысевающим аппаратом для передачи вращательного движения от диска к аппарату, при этом диск смещен в противоположную от отвала плуга сторону. Недостатками данного орудия являются сложность конструкции, повышенное тяговое сопротивление, низкая эксплуатационная надежность. Известно 2 устройство для глубокого рыхления почвы и внесения удобрений, содержащее бункер для удобрений, раму с закрепленными на ней в поперечном направлении посредством стоек плоскорежущими рыхлительными лапами, сообщенные с бункером и источником сжатого воздуха тукопроводы с соплами на конце, при этом с целью расширения зоны рыхления почвы и подпочвенного внесения удобрений по высоте и по ширине захвата на каждой стойке, выше плоскорежущей лапы, закреплена дополнительная плоскорежущая лапа, а между основными и дополнительными плоскорежущими лапами смежных стоек установлены подрезающие ножи, нижняя часть которых снабжена радиально исходящими от стоек направляющими ребрами, причем подрезающие ножи верхнего и нижнего ярусов смещены один относительно другого в направлении движения на расстояние не менее толщины ножа, при этом сопла тукопроводов размещены сзади стоек под подрезающими ножами в зоне направляющих ребер, а угол резания подрезающих ножей равен 15-20. К недостаткам данного устройства относятся сложность конструкции, повышенное тяговое сопротивление, отсутствие оборота пласта, что делает невозможным заделки удобрений, расположенных на поверхности почвы, например навоза. Известен 3 плуг для внесения минеральных удобрений одновременно со вспашкой,включающий закрепленные на раме отвальные корпусы и туковысевающие аппараты с тукопроводами, при этом с целью обеспечения регулирования глубины размещения удобрений в почве плуг снабжен дополнительными рабочими органами в виде подкормочных ножей, которые установлены попарно перед каждым корпусом плуга. 2 75832011.10.30 К недостаткам данного плуга относятся - усложнение конструкции установкой дополнительного рабочего органа, отсутствие возможности равномерного распределения удобрений по всей глубине пахотного горизонта, повышенное тяговое сопротивление. Известен 4 плуг-удобритель, включающий закрепленные на раме отвальные корпуса и туковысевающие аппараты с тукопроводами, оборудованный высоконапорным вентилятором с воздухопроводом, который герметично соединен с тукопроводами, при этом тукопроводы закреплены с задней стороны отвалов и сопряжены по радиусу с щелью, выполненной между лемехом и отвалом по касательной к поверхности отвала, причем на наружной поверхности лемеха перед щелью предусмотрены рыхлительные выступы, продолжение которых над щелью выполнено в виде зубьев, при этом привод вентилятора выполнен от гидромотора, а туковысевающих аппаратов - от вала отбора мощности трактора. Такой плуг-удобритель не обеспечивает экономное расходование туков, так как при его работе на разворотных полосах и других перемещениях с выглубленными корпусами,в течение некоторого времени даже при выключенных вентиляторе и туковысевающих аппаратах за счет созданного ранее избыточного давления воздуха в тукопроводах туки будут продолжать высыпаться на поверхность разворотных полос или дороги, одновременно нанося также и ущерб окружающей среде, а при возобновлении пахоты требуется некоторое время для создания оптимального давления в тукопроводах для эффективной работы плуга-удобрителя, что снижает его производительность. Задача, которую решает полезная модель, заключается в повышении эксплуатационных показателей плуга-удобрителя, снижения расхода туков и предотвращения ущерба окружающей среде. Поставленная задача решается с помощью плуга-удобрителя, включающего закрепленные на раме отвальные корпуса и туковысевающие аппараты с тукопроводами, оборудованный высоконапорным вентилятором с воздухопроводом, который герметично соединен с тукопроводами, при этом каждый тукопровод закреплен с задней стороны отвалов и сопряжен по радиусу с горизонтальной щелью, выполненной между лемехом и отвалом по касательной к поверхности отвала, охватывают эту щель и имеет с ней герметичное уплотнение, причем на наружной поверхности лемеха перед щелью предусмотрены рыхлительные выступы, продолжение которых над щелью выполнено в виде зубьев,каждый из которых выполнен в виде расположенной вершиной вверх симметричной относительно вертикальной перпендикулярной лезвию лемеха плоскости пирамиды, наиболее удаленная от лезвия грань которой выполнена в одной плоскости с продолжением нижней параллельной лезвию лемеха стенки щели, при этом привод вентилятора выполнен от гидромотора, а туковысевающих аппаратов - от вала отбора мощности трактора,где к нижней поверхности лемеха на краю щели внутри каждого тукопровода закреплено шарнирное соединение, горизонтальная ось симметрии и вращения которого параллельна краю щели, к которому с возможностью вращения относительно параллельной краю щели оси присоединена перекрывающая щель в своем верхнем положении от основной части тукопровода пластина, причем между нижней поверхностью пластины и внутренней стенкой тукопровода установлен с предварительной деформацией, прижимающей пластину к щели, резиновый амортизатор, а к примыкающей к шарнирному соединению верхней поверхности пластины жестко прикреплены в каждой вертикальной перпендикулярной лезвию лемеха и проходящей через вершины зубьев плоскостях по одному жесткому стержню таким образом, что в верхнем положении пластины каждый стержень соприкасается с нижней параллельной лезвию лемеха стенкой щели и далее вверху с наиболее удаленной от лезвия гранью зуба и его вершиной, при этом верхние части стержней выступают за вершины зубьев и расположены сверху над ними. На фиг. 1 представлена схема плуга-удобрителя, вид сбоку на фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 - вид Б на фиг. 2 на фиг. 4-узелна фиг. 2 на фиг. 3-разрез В-В на фиг. 4. 75832011.10.30 Плуг-удобритель содержит раму 1, имеющую навесное устройство 2. На раме 1 установлен высоконапорный вентилятор 3 с воздухопроводом 4, который имеет патрубки 5. Над отвальными корпусами на раме 1 установлены туковысевающие аппараты 6. Корпус плуга-удобрителя состоит из отвала 7 и лемеха 8. За отвалом 7 корпуса установлен тукопровод 9. Между лемехом 8 и отвалом 7 выполнена горизонтальная щель 10, направленная по касательной к отвалу 7. Лемех 8 с отвалом 7 закреплены с помощью стойки 11 к раме 1 плуга. Привод туковысевающих аппаратов 6 выполнен от вала 12 отбора мощности трактора, а вентилятора 3 - от гидромотора. Перед щелью 10 на лемехе 8 предусмотрены рыхлительные клинообразные выступы 13, продолжение которых над щелью выполнено в виде зубьев, каждый из которых выполнен в виде расположенной вершиной вверх симметричной относительно вертикальной перпендикулярной лезвию лемеха 8 плоскости пирамиды, наиболее удаленная от лезвия грань которой выполнена в одной плоскости с продолжением нижней параллельной лезвию лемеха 8 стенки щели. Каждый тукопровод 9 сопряжен со щелью 10 по радиусу, охватывает ее и имеет с ней герметичное уплотнение. К нижней поверхности лемеха 8 на краю щели 10 внутри каждого тукопровода закреплено шарнирное соединение 14, горизонтальная ось симметрии и вращения которого параллельна нижнему краю щели 10, к которому с возможностью вращения относительно параллельной краю щели 10 оси присоединена перекрывающая щель 10 в своем верхнем положении от основной части тукопровода 9 пластина 15. Между нижней поверхностью пластины 15 по всей длине ее расположенной со стороны подачи туков кромки и внутренней стенкой тукопровода 9 установлен с помощью упоров 18 и, например, клея с предварительной деформацией, прижимающей пластину 15 к щели 10, резиновый амортизатор 17. К примыкающей к шарнирному соединению 14 верхней поверхности пластины жестко прикреплены в каждой вертикальной перпендикулярной лезвию лемеха 8 и проходящей через вершины зубьев 13 плоскостях по одному жесткому стержню 16 таким образом, что в верхнем положении пластины 15 каждый стержень 16 соприкасается с нижней параллельной лезвию лемеха 8 стенкой щели 10 и далее вверху с наиболее удаленной от лезвия лемеха 8 гранью зуба 13 и его вершиной, при этом верхние части стержней 16 выступают за вершины зубьев 13 и расположены сверху над ними. Ширина щели 10 в 35 раз больше диаметра стержня 16. Плуг-удобритель работает следующим образом. При движении плуга в заглубленном состоянии лемех 8 подрезает пласт почвы в горизонтальной плоскости, который перемещается по лемеху на отвал. В это время вентилятор 3 создает напор в воздухопроводе 4 и патрубках 5. Удобрения от туковысевающих аппаратов 6 подаются в тукопроводы 9, сюда же подается и воздух из патрубков 5. Воздух смешивается с удобрениями и направляется в щель 10. Подрезанный лемехом 8 пласт поступает на клинообразные зубья 13 и выступающие над ними верхние части стержней 16. Стержни 16 вместе с пластиной 15 поворачиваются за счет сжатия упругого амортизатора 17 вокруг шарнира 14, открывая доступ смеси туков с воздухом к щели 10. Разрыхленный зубьями 13 и верхними частями стержней 16 пласт перемещается над щелью 10, взаимодействуя с потоком воздуха, насыщенным удобрениями. При этом между отвалом 7 и пластом почвы образуется воздушная подушка, насыщенная удобрениями. Удобрения в этом случае проникают между разрушенными комочками почвы и насыщают весь пахотный горизонт. В то же время воздушная подушка между почвой и отвалом 7 снижает тяговое сопротивление плуга. При выглублении корпусов плуга-удобрителя с целью поворотов или переездов к другому месту работы под действием сил упругой деформации амортизатора пластина 15 занимает свое верхнее положение, так как пласт почвы уже не воздействует на верхние части стержней 16 и перекрывает щель 10. Почва, равномерно насыщенная удобрениями, обеспечивает благоприятные условия для роста и развития культурных растений, что значительно повышает их урожайность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
