Игольчато-дисковый плуг

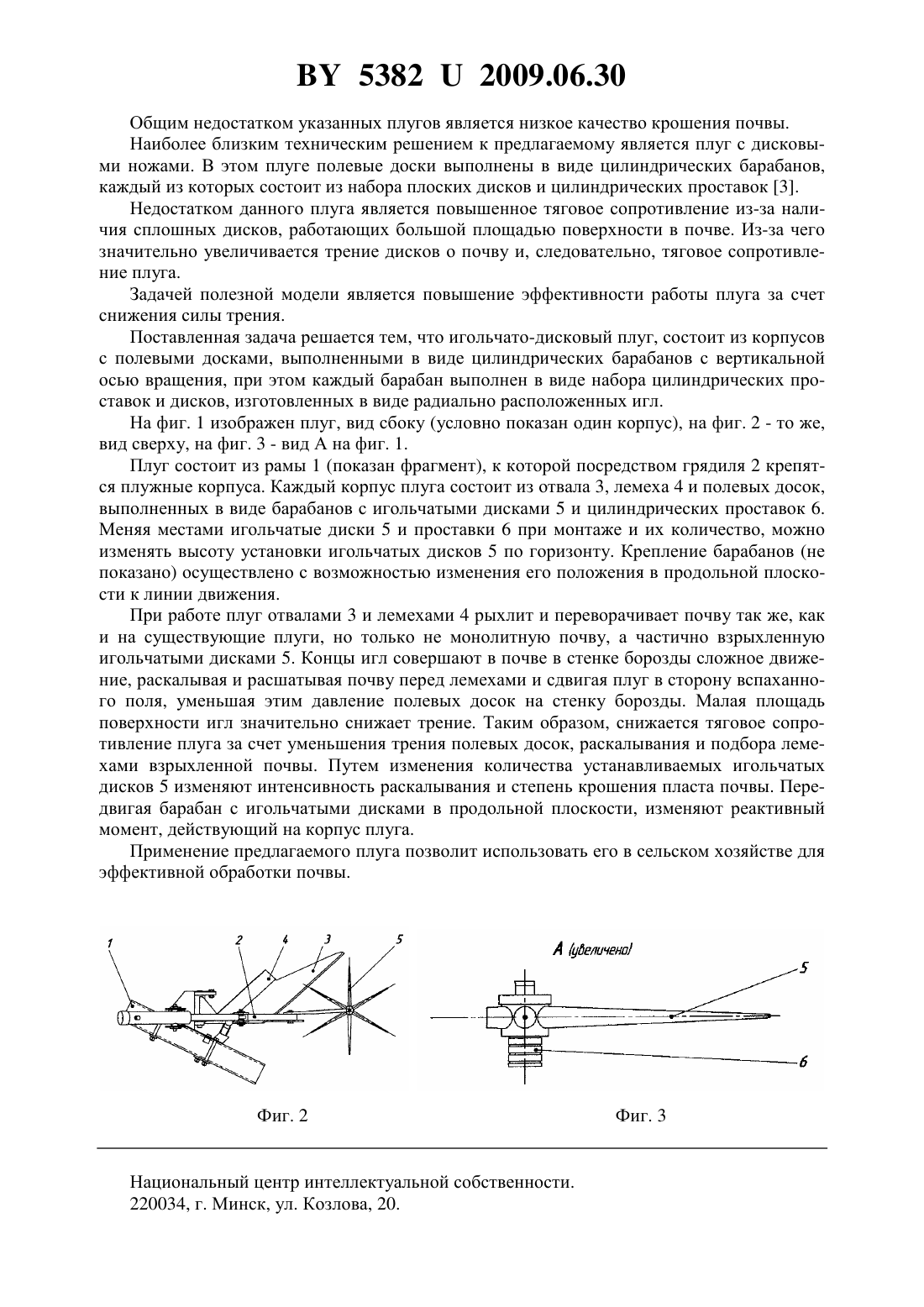

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Ботян Иван Николаевич Легенький Евгений Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Игольчато-дисковый плуг, состоящий из корпусов с полевыми досками, выполненными в виде цилиндрических барабанов с вертикальной осью вращения, при этом каждый барабан выполнен в виде набора цилиндрических проставок и дисков, отличающийся тем, что последние изготовлены в виде радиально расположенных игл. Полезная модель относится к сельскохозяйственному машиностроению, в частности к плугам для отвальной вспашки. Известен плуг с полевой доской, выполненной в виде ролика с изменяющимся продольным и поперечным положением его относительно корпуса 1. Известен также плуг с полевой доской, выполненной в виде конического ролика 2. 53822009.06.30 Общим недостатком указанных плугов является низкое качество крошения почвы. Наиболее близким техническим решением к предлагаемому является плуг с дисковыми ножами. В этом плуге полевые доски выполнены в виде цилиндрических барабанов,каждый из которых состоит из набора плоских дисков и цилиндрических проставок 3. Недостатком данного плуга является повышенное тяговое сопротивление из-за наличия сплошных дисков, работающих большой площадью поверхности в почве. Из-за чего значительно увеличивается трение дисков о почву и, следовательно, тяговое сопротивление плуга. Задачей полезной модели является повышение эффективности работы плуга за счет снижения силы трения. Поставленная задача решается тем, что игольчато-дисковый плуг, состоит из корпусов с полевыми досками, выполненными в виде цилиндрических барабанов с вертикальной осью вращения, при этом каждый барабан выполнен в виде набора цилиндрических проставок и дисков, изготовленных в виде радиально расположенных игл. На фиг. 1 изображен плуг, вид сбоку (условно показан один корпус), на фиг. 2 - то же,вид сверху, на фиг. 3 - вид А на фиг. 1. Плуг состоит из рамы 1 (показан фрагмент), к которой посредством грядиля 2 крепятся плужные корпуса. Каждый корпус плуга состоит из отвала 3, лемеха 4 и полевых досок,выполненных в виде барабанов с игольчатыми дисками 5 и цилиндрических проставок 6. Меняя местами игольчатые диски 5 и проставки 6 при монтаже и их количество, можно изменять высоту установки игольчатых дисков 5 по горизонту. Крепление барабанов (не показано) осуществлено с возможностью изменения его положения в продольной плоскости к линии движения. При работе плуг отвалами 3 и лемехами 4 рыхлит и переворачивает почву так же, как и на существующие плуги, но только не монолитную почву, а частично взрыхленную игольчатыми дисками 5. Концы игл совершают в почве в стенке борозды сложное движение, раскалывая и расшатывая почву перед лемехами и сдвигая плуг в сторону вспаханного поля, уменьшая этим давление полевых досок на стенку борозды. Малая площадь поверхности игл значительно снижает трение. Таким образом, снижается тяговое сопротивление плуга за счет уменьшения трения полевых досок, раскалывания и подбора лемехами взрыхленной почвы. Путем изменения количества устанавливаемых игольчатых дисков 5 изменяют интенсивность раскалывания и степень крошения пласта почвы. Передвигая барабан с игольчатыми дисками в продольной плоскости, изменяют реактивный момент, действующий на корпус плуга. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
