Клапан вентиляционный оконных блоков

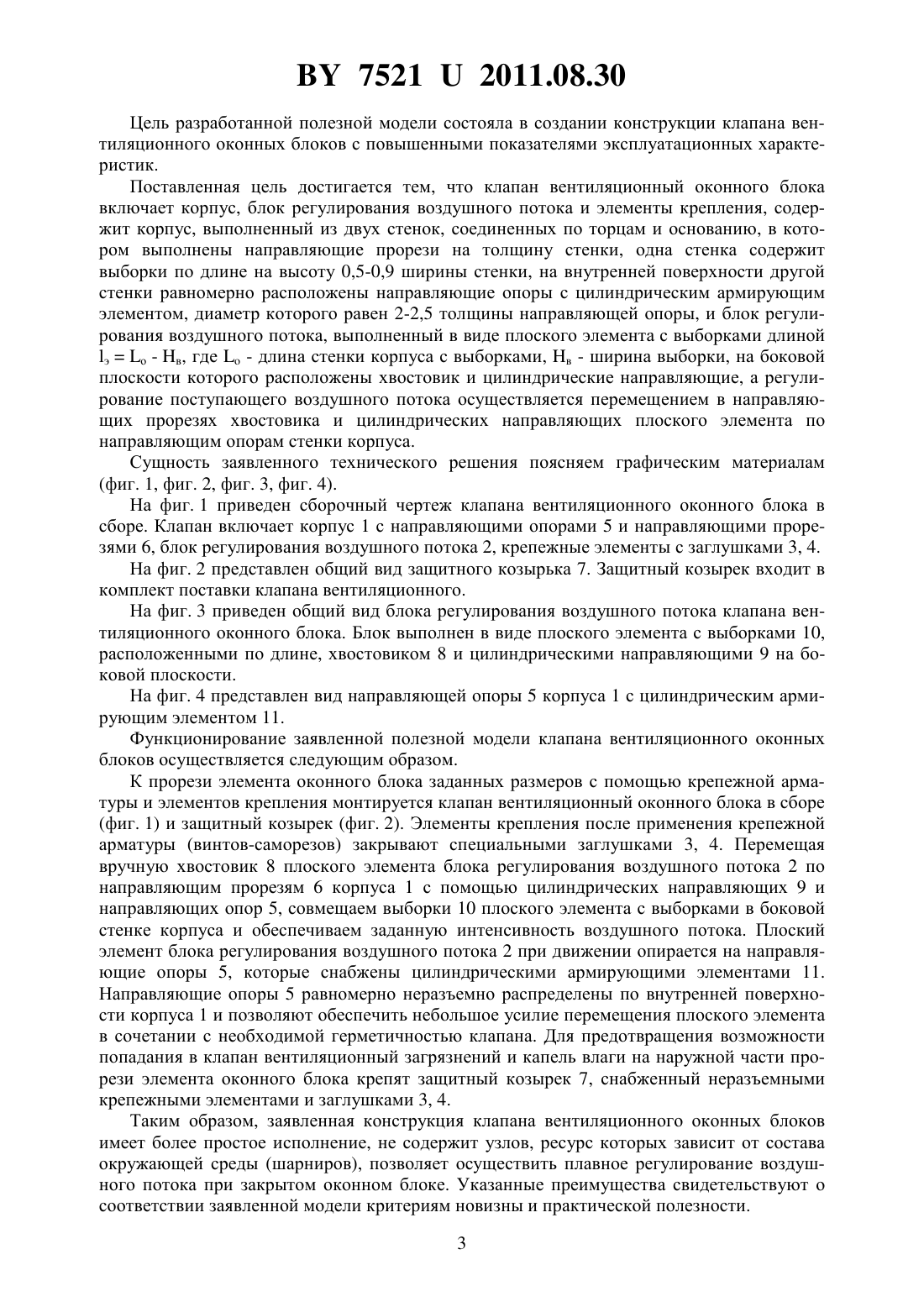

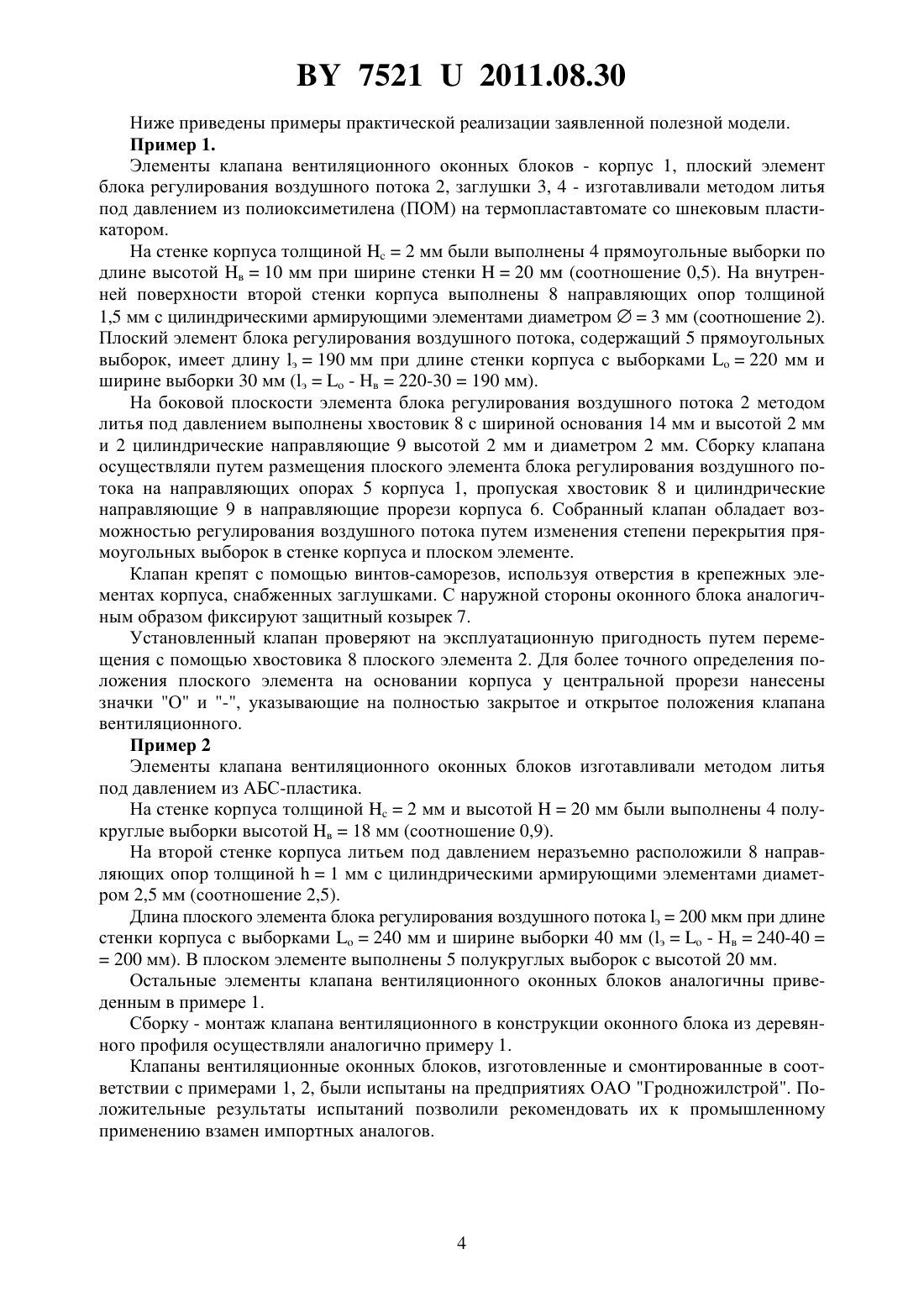

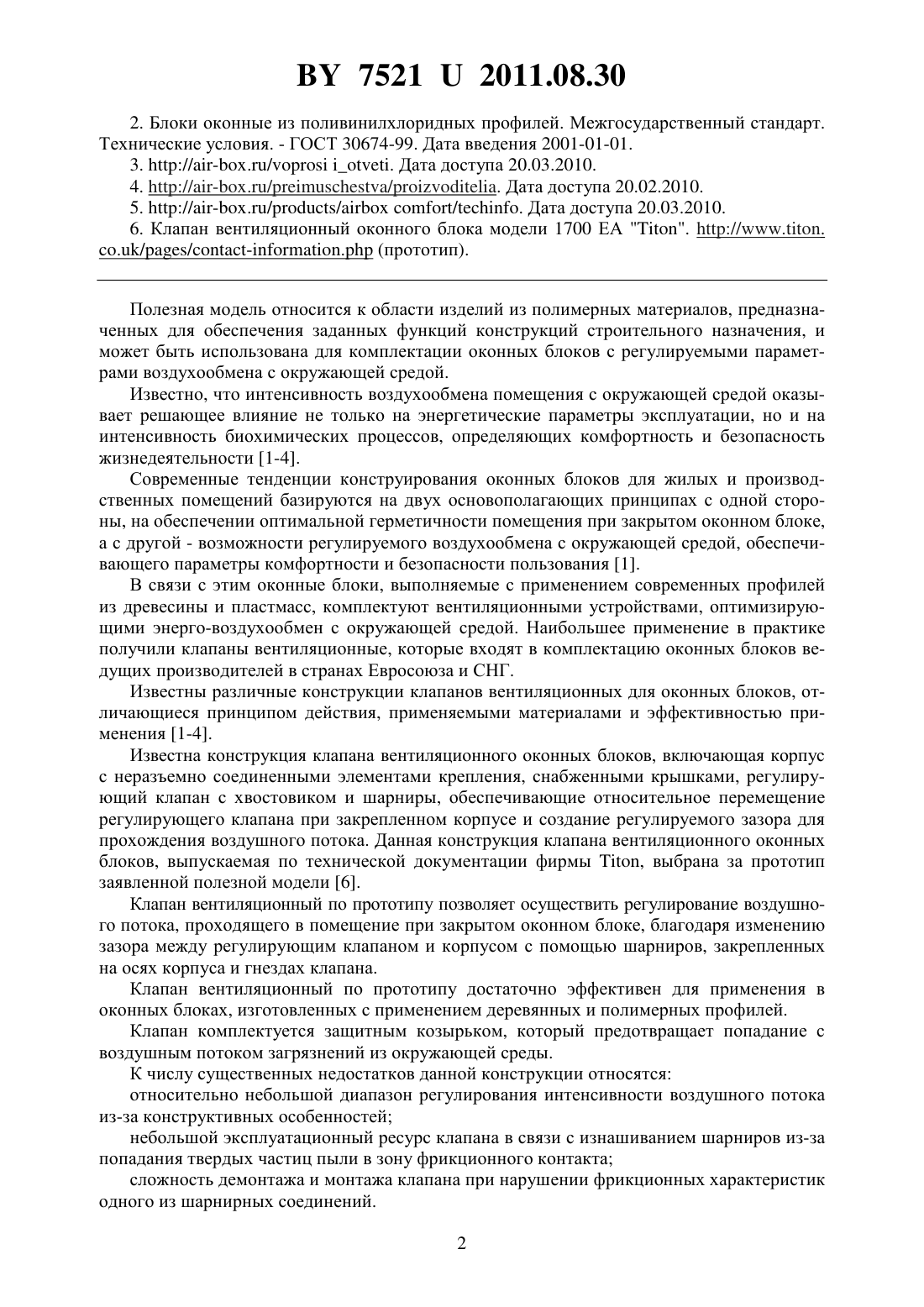

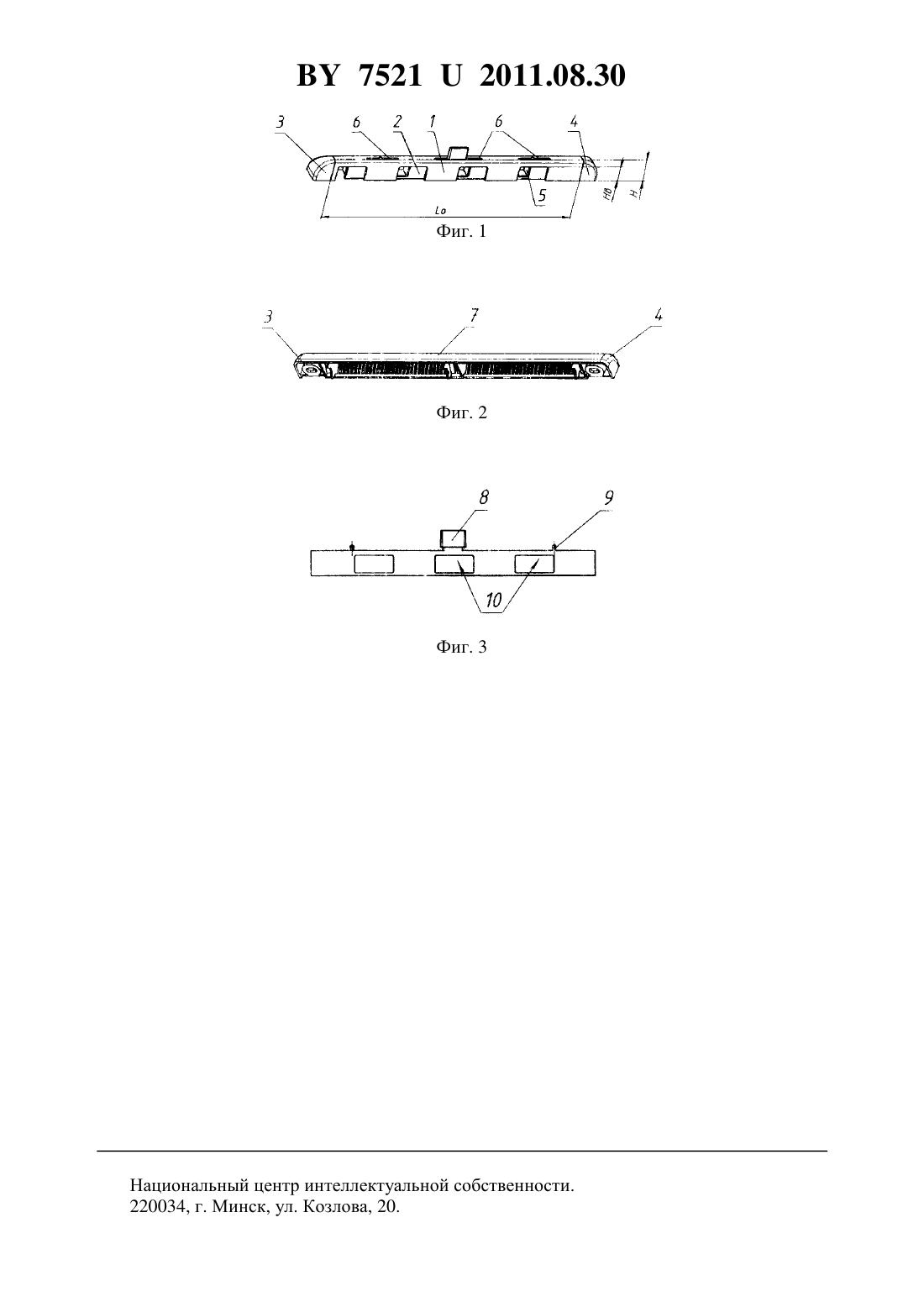

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛАПАН ВЕНТИЛЯЦИОННЫЙ ОКОННЫХ БЛОКОВ(72) Авторы Сидоров Алексей Владимирович Струк Наталья Сергеевна Белецкий Станислав Владиславович Авдейчик Сергей Валентинович Минаев Сергей Геннадьевич(57) Клапан вентиляционный оконных блоков, содержащий корпус, блок регулирования воздушного потока и элементы крепления, отличающийся тем, что корпус выполнен из двух стенок, соединенных по торцам и основанию, в котором выполнены направляющие прорези на толщину стенки, одна стенка содержит выборки по длине на высоту 0,5-0,9 ширины стенки, на внутренней поверхности второй стенки равномерно расположены направляющие опоры с цилиндрическим армирующим элементом диаметром, равным 2-2,5 толщины направляющей опоры, а блок регулирования воздушного потока выполнен в виде плоского элемента длиной эо - в, где о - длина стенки корпуса с выборками, в - ширина выборки, на боковой плоскости которого расположены хвостовик и цилиндрические направляющие, и регулирование поступающего воздушного потока осуществляется перемещением в направляющих прорезях хвостовика и цилиндрических направляющих плоского элемента по направляющим опорам стенки корпуса.(56) 1. Рымаров А.Г., Смирнов В.В., Зиненко Д.Н. Особенности работы воздушных клапанов в окнах в квартире жилого здания в холодный период года // Сантехника, отопление,кондиционирование. -8. - 2008. - С. 86-87. 75212011.08.30 2. Блоки оконные из поливинилхлоридных профилей. Межгосударственный стандарт. Технические условия. - ГОСТ 30674-99. Дата введения 2001-01-01. 3. //-./ . Дата доступа 20.03.2010. 4. //-.//. Дата доступа 20.02.2010. 5. //-.// /. Дата доступа 20.03.2010. 6. Клапан вентиляционный оконного блока модели 1700 ЕА . //.//-. (прототип). Полезная модель относится к области изделий из полимерных материалов, предназначенных для обеспечения заданных функций конструкций строительного назначения, и может быть использована для комплектации оконных блоков с регулируемыми параметрами воздухообмена с окружающей средой. Известно, что интенсивность воздухообмена помещения с окружающей средой оказывает решающее влияние не только на энергетические параметры эксплуатации, но и на интенсивность биохимических процессов, определяющих комфортность и безопасность жизнедеятельности 1-4. Современные тенденции конструирования оконных блоков для жилых и производственных помещений базируются на двух основополагающих принципах с одной стороны, на обеспечении оптимальной герметичности помещения при закрытом оконном блоке,а с другой - возможности регулируемого воздухообмена с окружающей средой, обеспечивающего параметры комфортности и безопасности пользования 1. В связи с этим оконные блоки, выполняемые с применением современных профилей из древесины и пластмасс, комплектуют вентиляционными устройствами, оптимизирующими энерго-воздухообмен с окружающей средой. Наибольшее применение в практике получили клапаны вентиляционные, которые входят в комплектацию оконных блоков ведущих производителей в странах Евросоюза и СНГ. Известны различные конструкции клапанов вентиляционных для оконных блоков, отличающиеся принципом действия, применяемыми материалами и эффективностью применения 1-4. Известна конструкция клапана вентиляционного оконных блоков, включающая корпус с неразъемно соединенными элементами крепления, снабженными крышками, регулирующий клапан с хвостовиком и шарниры, обеспечивающие относительное перемещение регулирующего клапана при закрепленном корпусе и создание регулируемого зазора для прохождения воздушного потока. Данная конструкция клапана вентиляционного оконных блоков, выпускаемая по технической документации фирмы , выбрана за прототип заявленной полезной модели 6. Клапан вентиляционный по прототипу позволяет осуществить регулирование воздушного потока, проходящего в помещение при закрытом оконном блоке, благодаря изменению зазора между регулирующим клапаном и корпусом с помощью шарниров, закрепленных на осях корпуса и гнездах клапана. Клапан вентиляционный по прототипу достаточно эффективен для применения в оконных блоках, изготовленных с применением деревянных и полимерных профилей. Клапан комплектуется защитным козырьком, который предотвращает попадание с воздушным потоком загрязнений из окружающей среды. К числу существенных недостатков данной конструкции относятся относительно небольшой диапазон регулирования интенсивности воздушного потока из-за конструктивных особенностей небольшой эксплуатационный ресурс клапана в связи с изнашиванием шарниров из-за попадания твердых частиц пыли в зону фрикционного контакта сложность демонтажа и монтажа клапана при нарушении фрикционных характеристик одного из шарнирных соединений. 2 75212011.08.30 Цель разработанной полезной модели состояла в создании конструкции клапана вентиляционного оконных блоков с повышенными показателями эксплуатационных характеристик. Поставленная цель достигается тем, что клапан вентиляционный оконного блока включает корпус, блок регулирования воздушного потока и элементы крепления, содержит корпус, выполненный из двух стенок, соединенных по торцам и основанию, в котором выполнены направляющие прорези на толщину стенки, одна стенка содержит выборки по длине на высоту 0,5-0,9 ширины стенки, на внутренней поверхности другой стенки равномерно расположены направляющие опоры с цилиндрическим армирующим элементом, диаметр которого равен 2-2,5 толщины направляющей опоры, и блок регулирования воздушного потока, выполненный в виде плоского элемента с выборками длиной эо - в, где- длина стенки корпуса с выборками, в - ширина выборки, на боковой плоскости которого расположены хвостовик и цилиндрические направляющие, а регулирование поступающего воздушного потока осуществляется перемещением в направляющих прорезях хвостовика и цилиндрических направляющих плоского элемента по направляющим опорам стенки корпуса. Сущность заявленного технического решения поясняем графическим материалам(фиг. 1, фиг. 2, фиг. 3, фиг. 4). На фиг. 1 приведен сборочный чертеж клапана вентиляционного оконного блока в сборе. Клапан включает корпус 1 с направляющими опорами 5 и направляющими прорезями 6, блок регулирования воздушного потока 2, крепежные элементы с заглушками 3, 4. На фиг. 2 представлен общий вид защитного козырька 7. Защитный козырек входит в комплект поставки клапана вентиляционного. На фиг. 3 приведен общий вид блока регулирования воздушного потока клапана вентиляционного оконного блока. Блок выполнен в виде плоского элемента с выборками 10,расположенными по длине, хвостовиком 8 и цилиндрическими направляющими 9 на боковой плоскости. На фиг. 4 представлен вид направляющей опоры 5 корпуса 1 с цилиндрическим армирующим элементом 11. Функционирование заявленной полезной модели клапана вентиляционного оконных блоков осуществляется следующим образом. К прорези элемента оконного блока заданных размеров с помощью крепежной арматуры и элементов крепления монтируется клапан вентиляционный оконного блока в сборе(фиг. 1) и защитный козырек (фиг. 2). Элементы крепления после применения крепежной арматуры (винтов-саморезов) закрывают специальными заглушками 3, 4. Перемещая вручную хвостовик 8 плоского элемента блока регулирования воздушного потока 2 по направляющим прорезям 6 корпуса 1 с помощью цилиндрических направляющих 9 и направляющих опор 5, совмещаем выборки 10 плоского элемента с выборками в боковой стенке корпуса и обеспечиваем заданную интенсивность воздушного потока. Плоский элемент блока регулирования воздушного потока 2 при движении опирается на направляющие опоры 5, которые снабжены цилиндрическими армирующими элементами 11. Направляющие опоры 5 равномерно неразъемно распределены по внутренней поверхности корпуса 1 и позволяют обеспечить небольшое усилие перемещения плоского элемента в сочетании с необходимой герметичностью клапана. Для предотвращения возможности попадания в клапан вентиляционный загрязнений и капель влаги на наружной части прорези элемента оконного блока крепят защитный козырек 7, снабженный неразъемными крепежными элементами и заглушками 3, 4. Таким образом, заявленная конструкция клапана вентиляционного оконных блоков имеет более простое исполнение, не содержит узлов, ресурс которых зависит от состава окружающей среды (шарниров), позволяет осуществить плавное регулирование воздушного потока при закрытом оконном блоке. Указанные преимущества свидетельствуют о соответствии заявленной модели критериям новизны и практической полезности. 3 75212011.08.30 Ниже приведены примеры практической реализации заявленной полезной модели. Пример 1. Элементы клапана вентиляционного оконных блоков - корпус 1, плоский элемент блока регулирования воздушного потока 2, заглушки 3, 4 - изготавливали методом литья под давлением из полиоксиметилена (ПОМ) на термопластавтомате со шнековым пластикатором. На стенке корпуса толщиной 2 мм были выполнены 4 прямоугольные выборки по длине высотой в 10 мм при ширине стенки 20 мм (соотношение 0,5). На внутренней поверхности второй стенки корпуса выполнены 8 направляющих опор толщиной 1,5 мм с цилиндрическими армирующими элементами диаметром 3 мм (соотношение 2). Плоский элемент блока регулирования воздушного потока, содержащий 5 прямоугольных выборок, имеет длину э 190 мм при длине стенки корпуса с выборками 220 мм и ширине выборки 30 мм (э- Нв 220-30190 мм). На боковой плоскости элемента блока регулирования воздушного потока 2 методом литья под давлением выполнены хвостовик 8 с шириной основания 14 мм и высотой 2 мм и 2 цилиндрические направляющие 9 высотой 2 мм и диаметром 2 мм. Сборку клапана осуществляли путем размещения плоского элемента блока регулирования воздушного потока на направляющих опорах 5 корпуса 1, пропуская хвостовик 8 и цилиндрические направляющие 9 в направляющие прорези корпуса 6. Собранный клапан обладает возможностью регулирования воздушного потока путем изменения степени перекрытия прямоугольных выборок в стенке корпуса и плоском элементе. Клапан крепят с помощью винтов-саморезов, используя отверстия в крепежных элементах корпуса, снабженных заглушками. С наружной стороны оконного блока аналогичным образом фиксируют защитный козырек 7. Установленный клапан проверяют на эксплуатационную пригодность путем перемещения с помощью хвостовика 8 плоского элемента 2. Для более точного определения положения плоского элемента на основании корпуса у центральной прорези нанесены значки О и -, указывающие на полностью закрытое и открытое положения клапана вентиляционного. Пример 2 Элементы клапана вентиляционного оконных блоков изготавливали методом литья под давлением из АБС-пластика. На стенке корпуса толщиной 2 мм и высотой 20 мм были выполнены 4 полукруглые выборки высотой в 18 мм (соотношение 0,9). На второй стенке корпуса литьем под давлением неразъемно расположили 8 направляющих опор толщиной 1 мм с цилиндрическими армирующими элементами диаметром 2,5 мм (соотношение 2,5). Длина плоского элемента блока регулирования воздушного потока э 200 мкм при длине стенки корпуса с выборками 240 мм и ширине выборки 40 мм (э- Нв 240-40200 мм). В плоском элементе выполнены 5 полукруглых выборок с высотой 20 мм. Остальные элементы клапана вентиляционного оконных блоков аналогичны приведенным в примере 1. Сборку - монтаж клапана вентиляционного в конструкции оконного блока из деревянного профиля осуществляли аналогично примеру 1. Клапаны вентиляционные оконных блоков, изготовленные и смонтированные в соответствии с примерами 1, 2, были испытаны на предприятиях ОАО Гродножилстрой. Положительные результаты испытаний позволили рекомендовать их к промышленному применению взамен импортных аналогов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
