Вентиляционный клапан

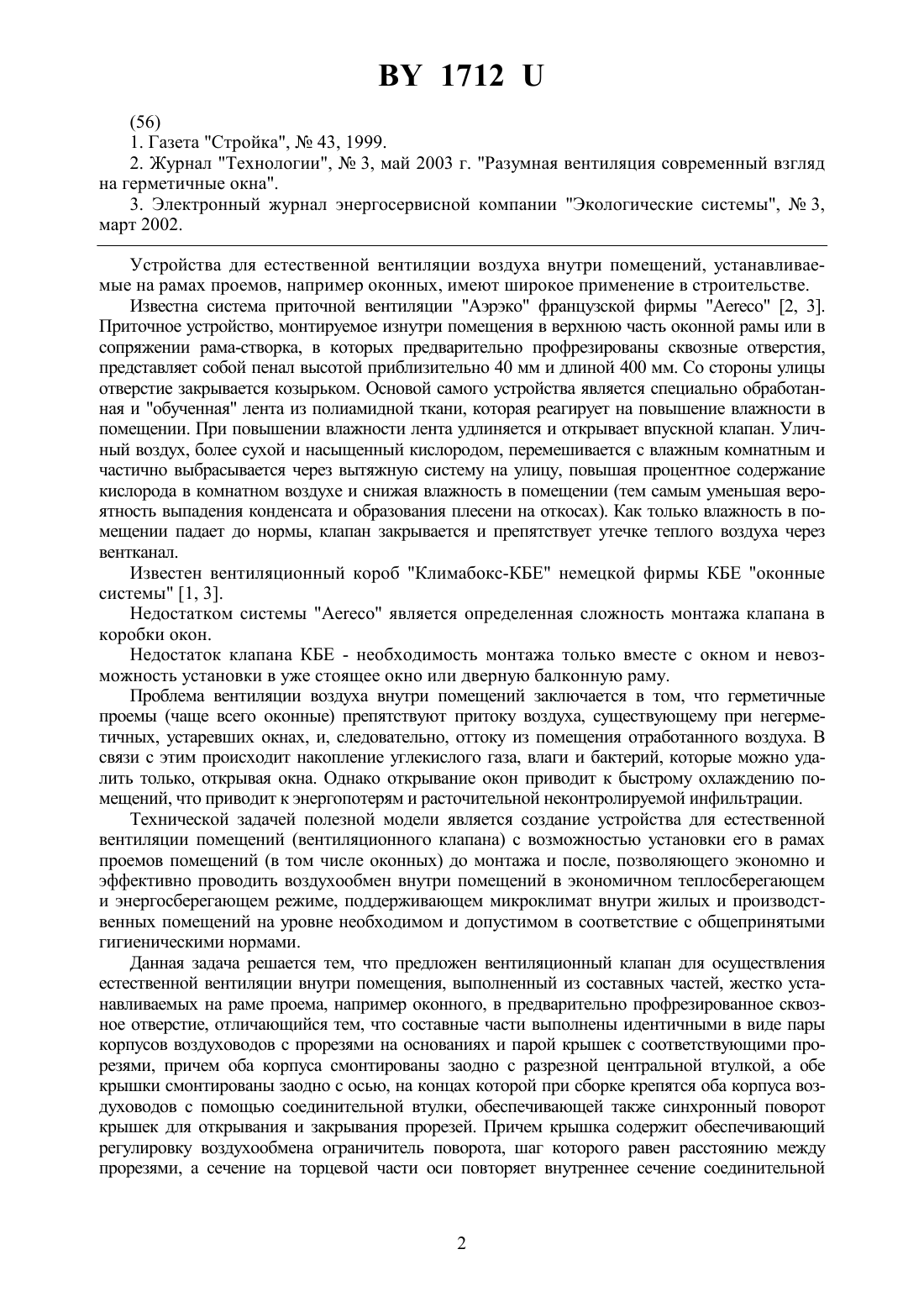

(71) Заявитель Поддубский Ярослав Михайлович(72) Автор Поддубский Ярослав Михайлович(73) Патентообладатель Поддубский Ярослав Михайлович(57) 1. Вентиляционный клапан для осуществления естественной вентиляции внутри помещения, выполненный из составных частей, жестко устанавливаемых на раме проема,например оконного, в предварительно профрезированное сквозное отверстие, отличающийся тем, что составные части выполнены идентичными в виде пары корпусов воздуховодов с прорезями на основаниях и парой крышек с соответствующими прорезями, причем оба корпуса смонтированы заодно с разрезной центральной втулкой, а обе крышки смонтированы заодно с осью, на концах которой при сборке крепятся оба корпуса воздуховодов с помощью соединительной втулки, обеспечивающей также синхронный поворот крышек для открывания и закрывания прорезей. 2. Вентиляционный клапан по п. 1, отличающийся тем, что крышка содержит обеспечивающий регулировку воздухообмена ограничитель поворота, шаг которого равен расстоянию между прорезями. 3. Вентиляционный клапан по п. 1, отличающийся тем, что сечение на торцевой части оси повторяет внутреннее сечение соединительной втулки. 4. Вентиляционный клапан по п. 1, отличающийся тем, что длина соединительной втулки выбрана в соответствии с толщиной сборки клапана и рамы. 5. Вентиляционный клапан по п. 1, отличающийся тем, что в основании корпусов воздуховодов выполнены отверстия для жесткого крепления к раме.(56) 1. Газета Стройка,43, 1999. 2. Журнал Технологии,3, май 2003 г. Разумная вентиляция современный взгляд на герметичные окна. 3. Электронный журнал энергосервисной компании Экологические системы,3,март 2002. Устройства для естественной вентиляции воздуха внутри помещений, устанавливаемые на рамах проемов, например оконных, имеют широкое применение в строительстве. Известна система приточной вентиляции Аэрэко французской фирмы 2, 3. Приточное устройство, монтируемое изнутри помещения в верхнюю часть оконной рамы или в сопряжении рама-створка, в которых предварительно профрезированы сквозные отверстия,представляет собой пенал высотой приблизительно 40 мм и длиной 400 мм. Со стороны улицы отверстие закрывается козырьком. Основой самого устройства является специально обработанная и обученная лента из полиамидной ткани, которая реагирует на повышение влажности в помещении. При повышении влажности лента удлиняется и открывает впускной клапан. Уличный воздух, более сухой и насыщенный кислородом, перемешивается с влажным комнатным и частично выбрасывается через вытяжную систему на улицу, повышая процентное содержание кислорода в комнатном воздухе и снижая влажность в помещении (тем самым уменьшая вероятность выпадения конденсата и образования плесени на откосах). Как только влажность в помещении падает до нормы, клапан закрывается и препятствует утечке теплого воздуха через вентканал. Известен вентиляционный короб Климабокс-КБЕ немецкой фирмы КБЕ оконные системы 1, 3. Недостатком системыявляется определенная сложность монтажа клапана в коробки окон. Недостаток клапана КБЕ - необходимость монтажа только вместе с окном и невозможность установки в уже стоящее окно или дверную балконную раму. Проблема вентиляции воздуха внутри помещений заключается в том, что герметичные проемы (чаще всего оконные) препятствуют притоку воздуха, существующему при негерметичных, устаревших окнах, и, следовательно, оттоку из помещения отработанного воздуха. В связи с этим происходит накопление углекислого газа, влаги и бактерий, которые можно удалить только, открывая окна. Однако открывание окон приводит к быстрому охлаждению помещений, что приводит к энергопотерям и расточительной неконтролируемой инфильтрации. Технической задачей полезной модели является создание устройства для естественной вентиляции помещений (вентиляционного клапана) с возможностью установки его в рамах проемов помещений (в том числе оконных) до монтажа и после, позволяющего экономно и эффективно проводить воздухообмен внутри помещений в экономичном теплосберегающем и энергосберегающем режиме, поддерживающем микроклимат внутри жилых и производственных помещений на уровне необходимом и допустимом в соответствие с общепринятыми гигиеническими нормами. Данная задача решается тем, что предложен вентиляционный клапан для осуществления естественной вентиляции внутри помещения, выполненный из составных частей, жестко устанавливаемых на раме проема, например оконного, в предварительно профрезированное сквозное отверстие, отличающийся тем, что составные части выполнены идентичными в виде пары корпусов воздуховодов с прорезями на основаниях и парой крышек с соответствующими прорезями, причем оба корпуса смонтированы заодно с разрезной центральной втулкой, а обе крышки смонтированы заодно с осью, на концах которой при сборке крепятся оба корпуса воздуховодов с помощью соединительной втулки, обеспечивающей также синхронный поворот крышек для открывания и закрывания прорезей. Причем крышка содержит обеспечивающий регулировку воздухообмена ограничитель поворота, шаг которого равен расстоянию между прорезями, а сечение на торцевой части оси повторяет внутреннее сечение соединительной 1712 втулки, длина которой выбрана в соответствии с толщиной сборки клапана и рамы. Для жесткого крепления к раме в основании корпусов воздуховодов выполнены отверстия. Преимуществом вентиляционного клапана является то, что установка его может быть произведена до монтажа рам и после. Устройство монтируется в рамы, изготовленные из любого материала, применяемого в современном производстве окон и других проемов. Использование вентиляционного клапана позволяет проводить естественное проветривание в теплосберегающем и энергосберегающем режиме. Устройство клапана позволяет изнутри помещения регулировать поступление свежего воздуха по мере необходимости и соответственно регулировать отток отработанного воздуха. Кроме того, устройство вентиляционного клапана и его малые размеры позволяют эффективно защищать помещение от шума. На чертежах представлены на фиг. 1 - компоновочный чертеж на фиг. 2 - вентиляционный клапан в разобранном виде на фиг. 3 - вентиляционный клапан в собранном виде. Вентиляционный клапан, изображенный на фигуре 1, 2 и 3, состоит из двух идентичных корпусов (1) воздуховодов с прорезями (2) на основании (3) и парой крышек (4) с прорезями. Воздуховоды смонтированы заодно с разрезной центральной втулкой (5). Каждая крышка (4) смонтирована заодно с осью (6), входящей в разрезную центральную втулку (5) при сборке. Оба корпуса воздуховодов скреплены на концах каждой оси с помощью соединительной втулки (7), которая также обеспечивает синхронный поворот крышек (4) для открывания и закрывания прорезей (2). Каждая крышка содержит ограничитель поворота (8). Клапан устанавливается следующим образом. На раме высверливается сквозное отверстие, соответствующее размеру корпуса воздуховода и шурупами закрепляется, как показано на фиг. 3. Вентиляционный клапан действует следующим образом при повороте по часовой стрелке крышки прорези на крышках совпадают с прорезями на торцах корпусов, что обеспечивает сквозное прохождение воздуха извне в помещение и наоборот. Преимуществом данного вентиляционного устройства является также его простота в монтаже и эксплуатации, экономичность, защита от внешних шумов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
