Композиционное гидроизоляционное защитное полотно

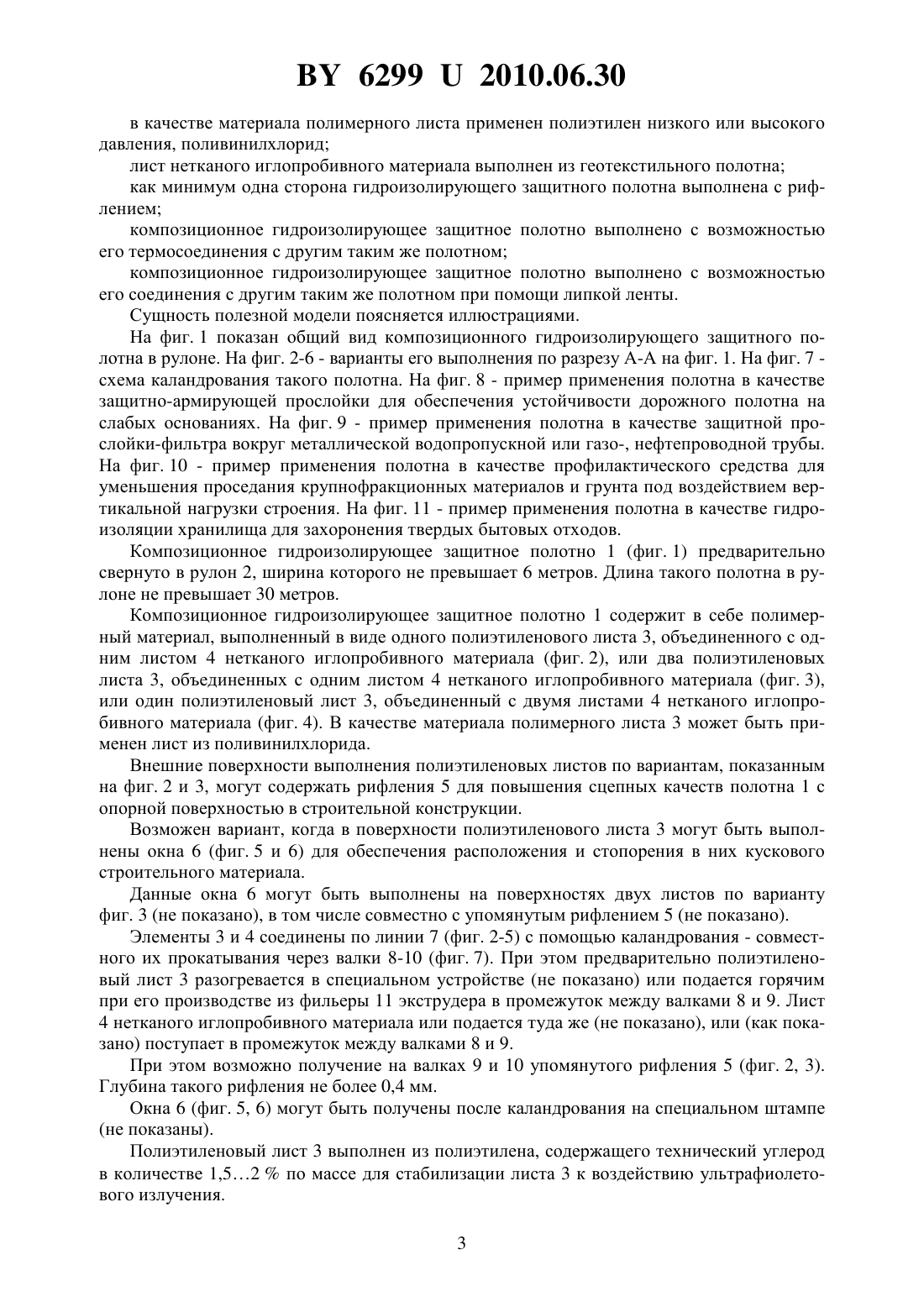

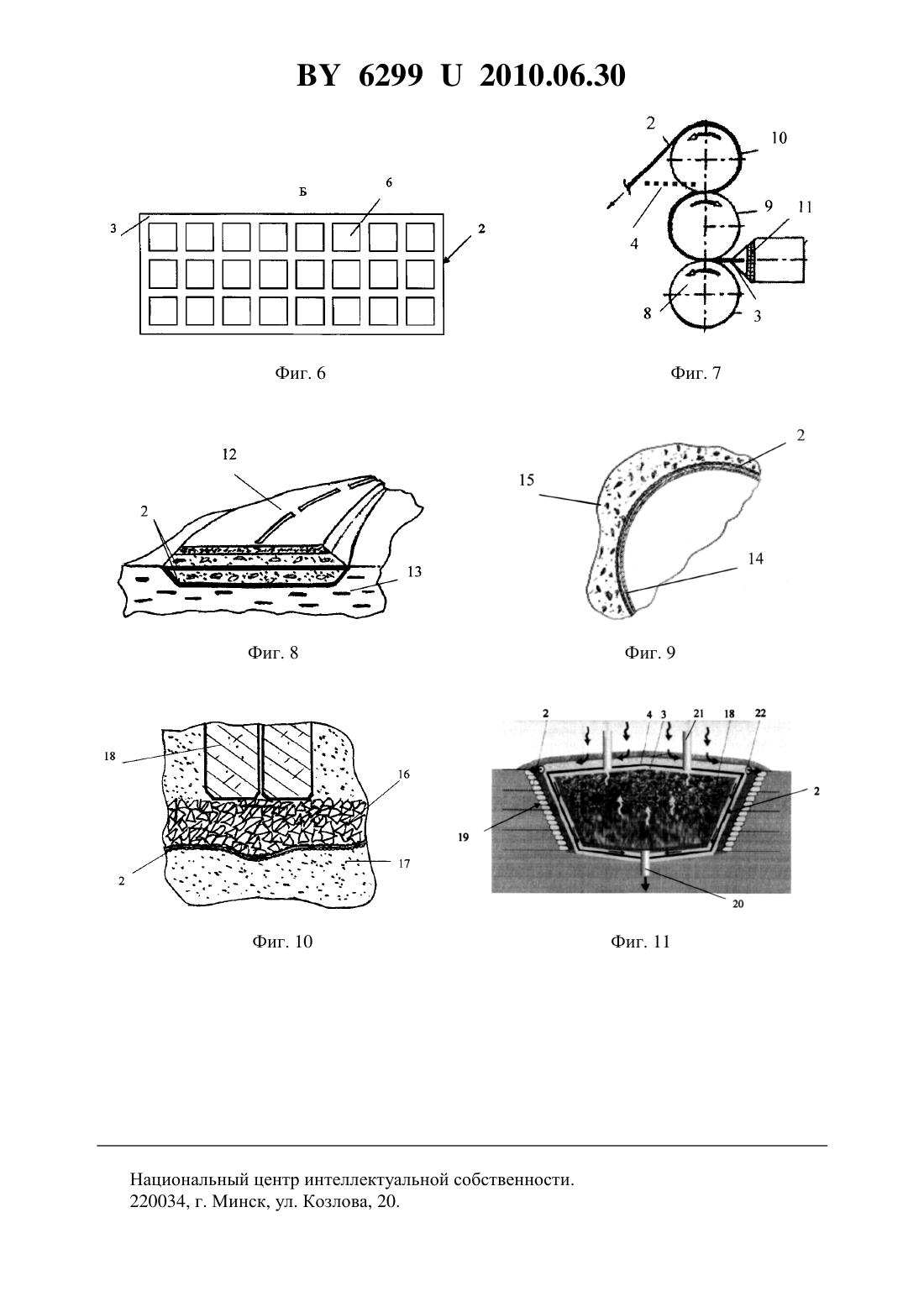

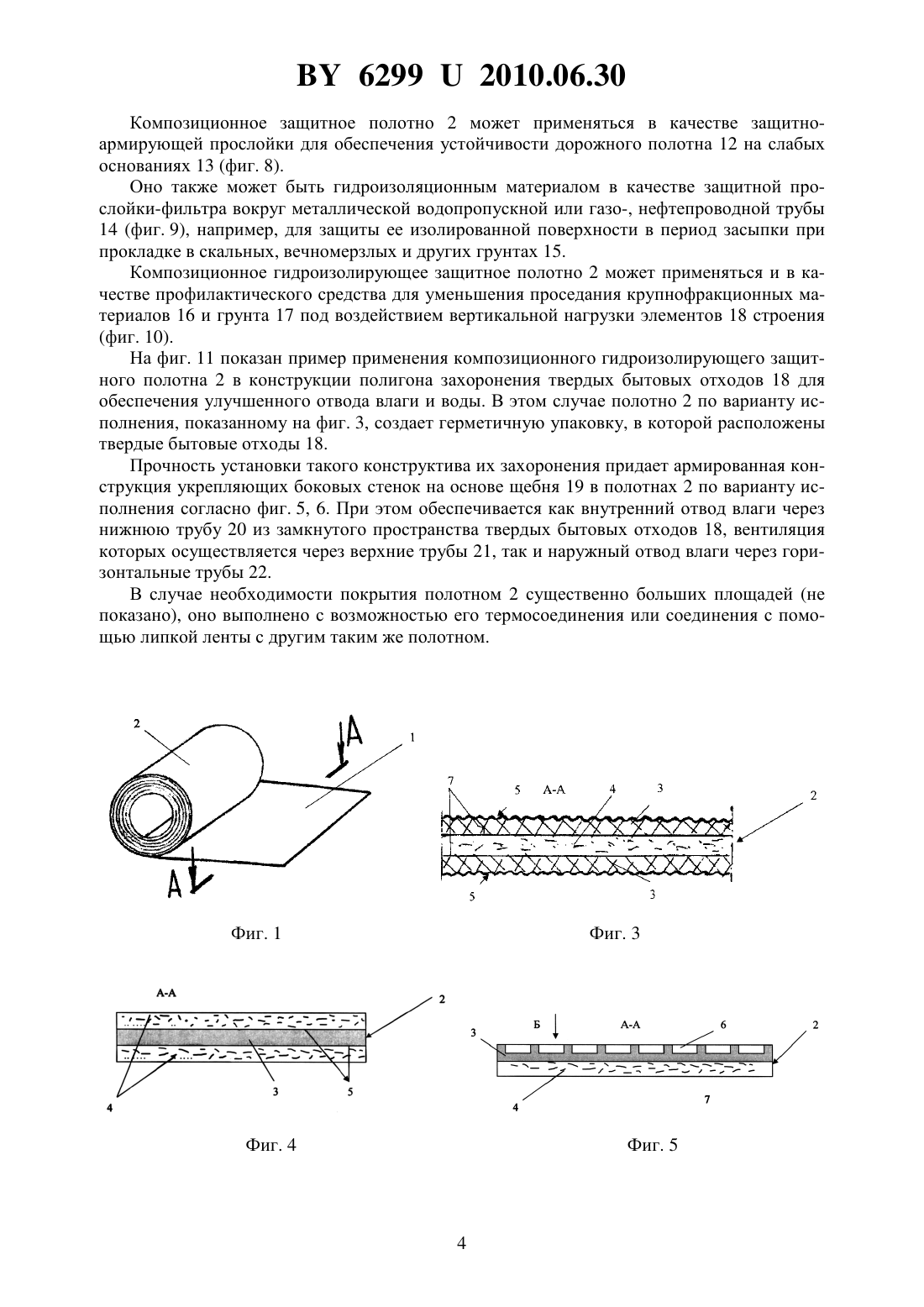

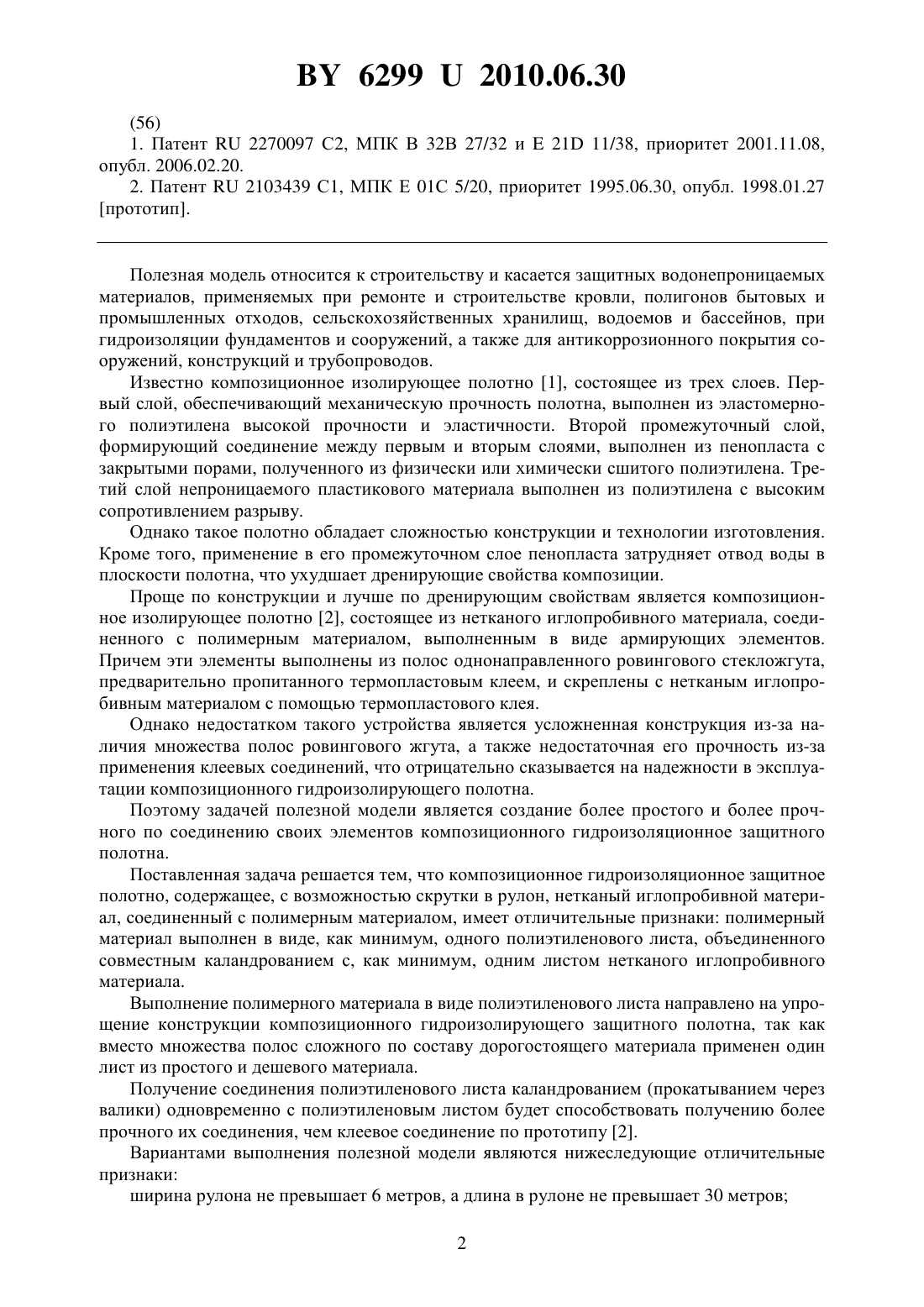

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПОЗИЦИОННОЕ ГИДРОИЗОЛЯЦИОННОЕ ЗАЩИТНОЕ ПОЛОТНО(71) Заявитель Открытое акционерное общество Пинские нетканые материалы(72) Авторы Козич Алеся Викторовна Скребец Жанна Михайловна Артеменко Игорь Андреевич Пась Алла Евгеньевна(73) Патентообладатель Открытое акционерное общество Пинские нетканые материалы(57) 1. Композиционное гидроизоляционное защитное полотно, содержащее, с возможностью скрутки в рулон, нетканый иглопробивной материал, соединенный с полимерным материалом, отличающееся тем, что полимерный материал выполнен в виде, как минимум, одного полиэтиленового листа, объединенного совместным каландрованием с, как минимум, одним листом нетканого иглопробивного материала. 2. Полотно по п. 1, отличающееся тем, что ширина рулона не превышает 6 метров, а длина полотна в рулоне не превышает 30 метров. 3. Полотно по п. 1, отличающееся тем, что в качестве материала полиэтиленового листа применен полиэтилен низкого или высокого давления или поливинилхлорид. 4. Полотно по п. 1, отличающееся тем, что лист нетканого иглопробивного материала выполнен из геотекстильного полотна. 5. Полотно по п. 1, отличающееся тем, что, как минимум, одна его сторона выполнена с рифлением. 6. Полотно по п. 1, отличающееся тем, что, как минимум, одна его сторона выполнена с окнами в полиэтиленовом листе. 7. Полотно по п. 1, отличающееся тем, что оно выполнено с возможностью его термосоединения с другим таким же полотном. 8. Полотно по п. 1, отличающееся тем, что оно выполнено с возможностью его соединения с другим таким же полотном при помощи липкой ленты.(56) 1. Патент 2270097 С 2, МПК В 32 В 27/32 и 21 11/38, приоритет 2001.11.08,опубл. 2006.02.20. 2. Патент 2103439 С 1, МПК Е 01 С 5/20, приоритет 1995.06.30, опубл. 1998.01.27 прототип. Полезная модель относится к строительству и касается защитных водонепроницаемых материалов, применяемых при ремонте и строительстве кровли, полигонов бытовых и промышленных отходов, сельскохозяйственных хранилищ, водоемов и бассейнов, при гидроизоляции фундаментов и сооружений, а также для антикоррозионного покрытия сооружений, конструкций и трубопроводов. Известно композиционное изолирующее полотно 1, состоящее из трех слоев. Первый слой, обеспечивающий механическую прочность полотна, выполнен из эластомерного полиэтилена высокой прочности и эластичности. Второй промежуточный слой,формирующий соединение между первым и вторым слоями, выполнен из пенопласта с закрытыми порами, полученного из физически или химически сшитого полиэтилена. Третий слой непроницаемого пластикового материала выполнен из полиэтилена с высоким сопротивлением разрыву. Однако такое полотно обладает сложностью конструкции и технологии изготовления. Кроме того, применение в его промежуточном слое пенопласта затрудняет отвод воды в плоскости полотна, что ухудшает дренирующие свойства композиции. Проще по конструкции и лучше по дренирующим свойствам является композиционное изолирующее полотно 2, состоящее из нетканого иглопробивного материала, соединенного с полимерным материалом, выполненным в виде армирующих элементов. Причем эти элементы выполнены из полос однонаправленного ровингового стекложгута,предварительно пропитанного термопластовым клеем, и скреплены с нетканым иглопробивным материалом с помощью термопластового клея. Однако недостатком такого устройства является усложненная конструкция из-за наличия множества полос ровингового жгута, а также недостаточная его прочность из-за применения клеевых соединений, что отрицательно сказывается на надежности в эксплуатации композиционного гидроизолирующего полотна. Поэтому задачей полезной модели является создание более простого и более прочного по соединению своих элементов композиционного гидроизоляционное защитного полотна. Поставленная задача решается тем, что композиционное гидроизоляционное защитное полотно, содержащее, с возможностью скрутки в рулон, нетканый иглопробивной материал, соединенный с полимерным материалом, имеет отличительные признаки полимерный материал выполнен в виде, как минимум, одного полиэтиленового листа, объединенного совместным каландрованием с, как минимум, одним листом нетканого иглопробивного материала. Выполнение полимерного материала в виде полиэтиленового листа направлено на упрощение конструкции композиционного гидроизолирующего защитного полотна, так как вместо множества полос сложного по составу дорогостоящего материала применен один лист из простого и дешевого материала. Получение соединения полиэтиленового листа каландрованием (прокатыванием через валики) одновременно с полиэтиленовым листом будет способствовать получению более прочного их соединения, чем клеевое соединение по прототипу 2. Вариантами выполнения полезной модели являются нижеследующие отличительные признаки ширина рулона не превышает 6 метров, а длина в рулоне не превышает 30 метров 2 62992010.06.30 в качестве материала полимерного листа применен полиэтилен низкого или высокого давления, поливинилхлорид лист нетканого иглопробивного материала выполнен из геотекстильного полотна как минимум одна сторона гидроизолирующего защитного полотна выполнена с рифлением композиционное гидроизолирующее защитное полотно выполнено с возможностью его термосоединения с другим таким же полотном композиционное гидроизолирующее защитное полотно выполнено с возможностью его соединения с другим таким же полотном при помощи липкой ленты. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан общий вид композиционного гидроизолирующего защитного полотна в рулоне. На фиг. 2-6 - варианты его выполнения по разрезу А-А на фиг. 1. На фиг. 7 схема каландрования такого полотна. На фиг. 8 - пример применения полотна в качестве защитно-армирующей прослойки для обеспечения устойчивости дорожного полотна на слабых основаниях. На фиг. 9 - пример применения полотна в качестве защитной прослойки-фильтра вокруг металлической водопропускной или газо-, нефтепроводной трубы. На фиг. 10 - пример применения полотна в качестве профилактического средства для уменьшения проседания крупнофракционных материалов и грунта под воздействием вертикальной нагрузки строения. На фиг. 11 - пример применения полотна в качестве гидроизоляции хранилища для захоронения твердых бытовых отходов. Композиционное гидроизолирующее защитное полотно 1 (фиг. 1) предварительно свернуто в рулон 2, ширина которого не превышает 6 метров. Длина такого полотна в рулоне не превышает 30 метров. Композиционное гидроизолирующее защитное полотно 1 содержит в себе полимерный материал, выполненный в виде одного полиэтиленового листа 3, объединенного с одним листом 4 нетканого иглопробивного материала (фиг. 2), или два полиэтиленовых листа 3, объединенных с одним листом 4 нетканого иглопробивного материала (фиг. 3),или один полиэтиленовый лист 3, объединенный с двумя листами 4 нетканого иглопробивного материала (фиг. 4). В качестве материала полимерного листа 3 может быть применен лист из поливинилхлорида. Внешние поверхности выполнения полиэтиленовых листов по вариантам, показанным на фиг. 2 и 3, могут содержать рифления 5 для повышения сцепных качеств полотна 1 с опорной поверхностью в строительной конструкции. Возможен вариант, когда в поверхности полиэтиленового листа 3 могут быть выполнены окна 6 (фиг. 5 и 6) для обеспечения расположения и стопорения в них кускового строительного материала. Данные окна 6 могут быть выполнены на поверхностях двух листов по варианту фиг. 3 (не показано), в том числе совместно с упомянутым рифлением 5 (не показано). Элементы 3 и 4 соединены по линии 7 (фиг. 2-5) с помощью каландрования - совместного их прокатывания через валки 8-10 (фиг. 7). При этом предварительно полиэтиленовый лист 3 разогревается в специальном устройстве (не показано) или подается горячим при его производстве из фильеры 11 экструдера в промежуток между валками 8 и 9. Лист 4 нетканого иглопробивного материала или подается туда же (не показано), или (как показано) поступает в промежуток между валками 8 и 9. При этом возможно получение на валках 9 и 10 упомянутого рифления 5 (фиг. 2, 3). Глубина такого рифления не более 0,4 мм. Окна 6 (фиг. 5, 6) могут быть получены после каландрования на специальном штампе(не показаны). Полиэтиленовый лист 3 выполнен из полиэтилена, содержащего технический углерод в количестве 1,52 по массе для стабилизации листа 3 к воздействию ультрафиолетового излучения. 3 62992010.06.30 Композиционное защитное полотно 2 может применяться в качестве защитноармирующей прослойки для обеспечения устойчивости дорожного полотна 12 на слабых основаниях 13 (фиг. 8). Оно также может быть гидроизоляционным материалом в качестве защитной прослойки-фильтра вокруг металлической водопропускной или газо-, нефтепроводной трубы 14 (фиг. 9), например, для защиты ее изолированной поверхности в период засыпки при прокладке в скальных, вечномерзлых и других грунтах 15. Композиционное гидроизолирующее защитное полотно 2 может применяться и в качестве профилактического средства для уменьшения проседания крупнофракционных материалов 16 и грунта 17 под воздействием вертикальной нагрузки элементов 18 строения(фиг. 10). На фиг. 11 показан пример применения композиционного гидроизолирующего защитного полотна 2 в конструкции полигона захоронения твердых бытовых отходов 18 для обеспечения улучшенного отвода влаги и воды. В этом случае полотно 2 по варианту исполнения, показанному на фиг. 3, создает герметичную упаковку, в которой расположены твердые бытовые отходы 18. Прочность установки такого конструктива их захоронения придает армированная конструкция укрепляющих боковых стенок на основе щебня 19 в полотнах 2 по варианту исполнения согласно фиг. 5, 6. При этом обеспечивается как внутренний отвод влаги через нижнюю трубу 20 из замкнутого пространства твердых бытовых отходов 18, вентиляция которых осуществляется через верхние трубы 21, так и наружный отвод влаги через горизонтальные трубы 22. В случае необходимости покрытия полотном 2 существенно больших площадей (не показано), оно выполнено с возможностью его термосоединения или соединения с помощью липкой ленты с другим таким же полотном. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
