Устройство для предотвращения раскачивания груза

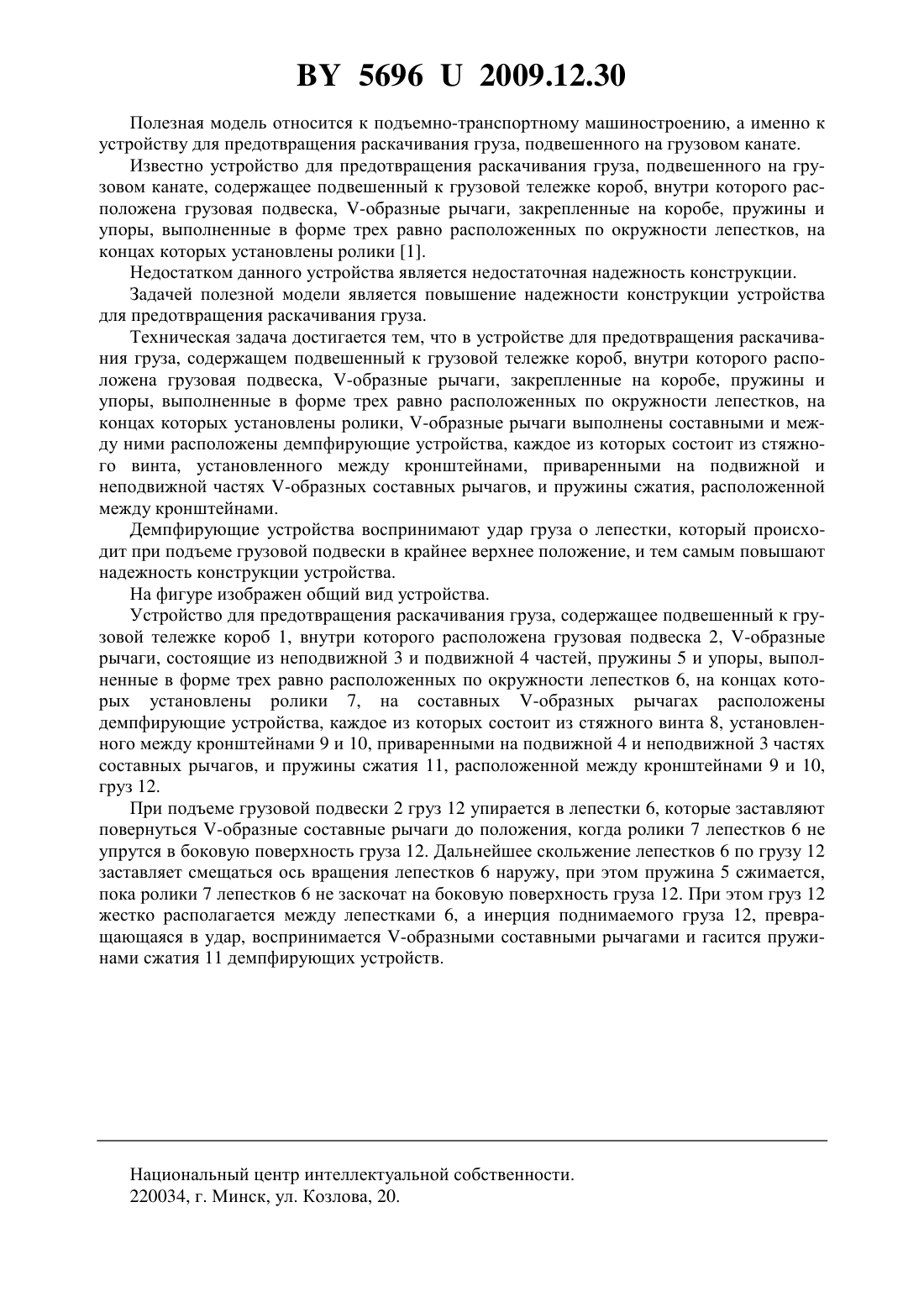

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ РАСКАЧИВАНИЯ ГРУЗА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Примаков Николай Станиславович Крейза Елена Владимировна Лазарь Елена Вячеславовна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для предотвращения раскачивания груза, содержащее подвешенный к грузовой тележке короб, внутри которого расположена грузовая подвеска, -образные рычаги,закрепленные на коробе, пружины и упоры, выполненные в форме трех равно расположенных по окружности лепестков, на концах которых установлены ролики, отличающееся тем, что -образные рычаги выполнены составными и между ними расположены демпфирующие устройства, каждое из которых состоит из стяжного винта, установленного между кронштейнами, приваренными на подвижной и неподвижной частях -образных составных рычагов и пружины сжатия, расположенной между кронштейнами. 56962009.12.30 Полезная модель относится к подъемно-транспортному машиностроению, а именно к устройству для предотвращения раскачивания груза, подвешенного на грузовом канате. Известно устройство для предотвращения раскачивания груза, подвешенного на грузовом канате, содержащее подвешенный к грузовой тележке короб, внутри которого расположена грузовая подвеска, -образные рычаги, закрепленные на коробе, пружины и упоры, выполненные в форме трех равно расположенных по окружности лепестков, на концах которых установлены ролики 1. Недостатком данного устройства является недостаточная надежность конструкции. Задачей полезной модели является повышение надежности конструкции устройства для предотвращения раскачивания груза. Техническая задача достигается тем, что в устройстве для предотвращения раскачивания груза, содержащем подвешенный к грузовой тележке короб, внутри которого расположена грузовая подвеска, -образные рычаги, закрепленные на коробе, пружины и упоры, выполненные в форме трех равно расположенных по окружности лепестков, на концах которых установлены ролики, -образные рычаги выполнены составными и между ними расположены демпфирующие устройства, каждое из которых состоит из стяжного винта, установленного между кронштейнами, приваренными на подвижной и неподвижной частях -образных составных рычагов, и пружины сжатия, расположенной между кронштейнами. Демпфирующие устройства воспринимают удар груза о лепестки, который происходит при подъеме грузовой подвески в крайнее верхнее положение, и тем самым повышают надежность конструкции устройства. На фигуре изображен общий вид устройства. Устройство для предотвращения раскачивания груза, содержащее подвешенный к грузовой тележке короб 1, внутри которого расположена грузовая подвеска 2, -образные рычаги, состоящие из неподвижной 3 и подвижной 4 частей, пружины 5 и упоры, выполненные в форме трех равно расположенных по окружности лепестков 6, на концах которых установлены ролики 7, на составных -образных рычагах расположены демпфирующие устройства, каждое из которых состоит из стяжного винта 8, установленного между кронштейнами 9 и 10, приваренными на подвижной 4 и неподвижной 3 частях составных рычагов, и пружины сжатия 11, расположенной между кронштейнами 9 и 10,груз 12. При подъеме грузовой подвески 2 груз 12 упирается в лепестки 6, которые заставляют повернуться -образные составные рычаги до положения, когда ролики 7 лепестков 6 не упрутся в боковую поверхность груза 12. Дальнейшее скольжение лепестков 6 по грузу 12 заставляет смещаться ось вращения лепестков 6 наружу, при этом пружина 5 сжимается,пока ролики 7 лепестков 6 не заскочат на боковую поверхность груза 12. При этом груз 12 жестко располагается между лепестками 6, а инерция поднимаемого груза 12, превращающаяся в удар, воспринимается -образными составными рычагами и гасится пружинами сжатия 11 демпфирующих устройств. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
