Солярий

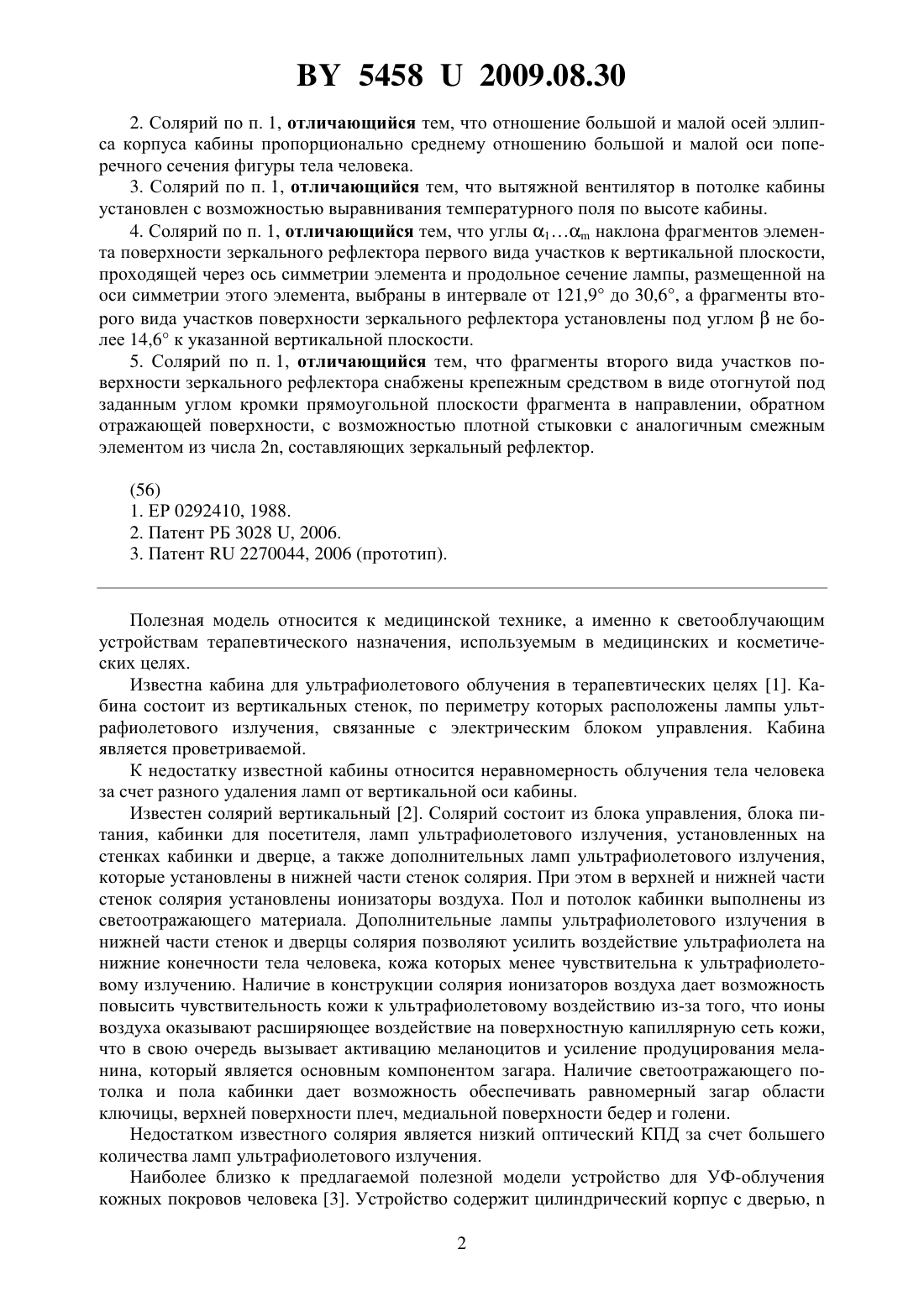

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Крестьянское фермерское хозяйство Селифонтово(72) Автор Селифонтов Андрей Викторович(73) Патентообладатель Крестьянское фермерское хозяйство Селифонтово(57) 1. Солярий, содержащий вертикальную кабину с дверью,люминесцентных ультрафиолетовых ламп, смонтированных внутри корпуса кабины с угловым шагом вокруг его вертикальной оси и параллельно ей, и зеркальный рефлектор, размещенный между лампами и внутренней поверхностью корпуса и состоящий из 2 чередующихся элементов с участками поверхности двух видов, объединенными в единую поверхность, отличающийся тем, что корпус кабины в поперечном сечении выполнен в форме эллипса, в потолке кабины установлен вытяжной вентилятор, первый вид участков ВС шириной 1 поверхности зеркального рефлектора, размещенных непосредственно за лампами, представляет собой поверхность в виде прямоугольных фрагментов, образующих в поперечном сечении ломаную линию с переменным углом наклона каждого фрагмента к вертикальной плоскости, проходящей через ось симметрии элемента и продольное сечение лампы, размещенной на оси симметрии этого элемента, а второй вид участков АВ элементов зеркального рефлектора выполнен в виде фрагментов с плоской прямоугольной поверхностью, ширина которой 2 относится к суммарной ширине 1 первого вида участков поверхности элемента зеркального рефлектора, как 2/10,81. 54582009.08.30 2. Солярий по п. 1, отличающийся тем, что отношение большой и малой осей эллипса корпуса кабины пропорционально среднему отношению большой и малой оси поперечного сечения фигуры тела человека. 3. Солярий по п. 1, отличающийся тем, что вытяжной вентилятор в потолке кабины установлен с возможностью выравнивания температурного поля по высоте кабины. 4. Солярий по п. 1, отличающийся тем, что углы 1 наклона фрагментов элемента поверхности зеркального рефлектора первого вида участков к вертикальной плоскости,проходящей через ось симметрии элемента и продольное сечение лампы, размещенной на оси симметрии этого элемента, выбраны в интервале от 121,9 до 30,6, а фрагменты второго вида участков поверхности зеркального рефлектора установлены под угломне более 14,6 к указанной вертикальной плоскости. 5. Солярий по п. 1, отличающийся тем, что фрагменты второго вида участков поверхности зеркального рефлектора снабжены крепежным средством в виде отогнутой под заданным углом кромки прямоугольной плоскости фрагмента в направлении, обратном отражающей поверхности, с возможностью плотной стыковки с аналогичным смежным элементом из числа 2, составляющих зеркальный рефлектор.(56) 1. ЕР 0292410, 1988. 2. Патент РБ 3028 , 2006. 3. Патент 2270044, 2006 (прототип). Полезная модель относится к медицинской технике, а именно к светооблучающим устройствам терапевтического назначения, используемым в медицинских и косметических целях. Известна кабина для ультрафиолетового облучения в терапевтических целях 1. Кабина состоит из вертикальных стенок, по периметру которых расположены лампы ультрафиолетового излучения, связанные с электрическим блоком управления. Кабина является проветриваемой. К недостатку известной кабины относится неравномерность облучения тела человека за счет разного удаления ламп от вертикальной оси кабины. Известен солярий вертикальный 2. Солярий состоит из блока управления, блока питания, кабинки для посетителя, ламп ультрафиолетового излучения, установленных на стенках кабинки и дверце, а также дополнительных ламп ультрафиолетового излучения,которые установлены в нижней части стенок солярия. При этом в верхней и нижней части стенок солярия установлены ионизаторы воздуха. Пол и потолок кабинки выполнены из светоотражающего материала. Дополнительные лампы ультрафиолетового излучения в нижней части стенок и дверцы солярия позволяют усилить воздействие ультрафиолета на нижние конечности тела человека, кожа которых менее чувствительна к ультрафиолетовому излучению. Наличие в конструкции солярия ионизаторов воздуха дает возможность повысить чувствительность кожи к ультрафиолетовому воздействию из-за того, что ионы воздуха оказывают расширяющее воздействие на поверхностную капиллярную сеть кожи,что в свою очередь вызывает активацию меланоцитов и усиление продуцирования меланина, который является основным компонентом загара. Наличие светоотражающего потолка и пола кабинки дает возможность обеспечивать равномерный загар области ключицы, верхней поверхности плеч, медиальной поверхности бедер и голени. Недостатком известного солярия является низкий оптический КПД за счет большего количества ламп ультрафиолетового излучения. Наиболее близко к предлагаемой полезной модели устройство для УФ-облучения кожных покровов человека 3. Устройство содержит цилиндрический корпус с дверью,2 54582009.08.30 люминесцентных ламп для загара, установленных внутри корпуса с равным угловым шагом вокруг общей оси, являющейся осью солярия, и параллельно ей, и зеркальный рефлектор, размещенный между лампами и корпусом, отличающийся тем, что рефлектор состоит из 2 чередующихся участков поверхностей двух видов, объединенных в единую поверхность, при этом участки первого вида размещены непосредственно за лампами и представляют собой часть поверхности, образованной перемещением прямой параллельно оси солярия вдоль эвольвенты кривой, ограничивающей поперечное сечение лампы, а участки поверхности второго вида размещены между лампами и являются частью поверхности, образованной перемещением прямой параллельно оси солярия вдоль эвольвенты кривой, ограничивающей поперечное сечение абсорбера. Недостатком известного устройства является неравномерность загара при ультрафиолетовом облучении, а также недостаточная равномерность температурного поля внутри корпуса солярия. Задачей полезной модели является устранение указанных недостатков, улучшение комфорта при использовании солярия и увеличение КПД солярия. Техническим результатом является увеличение КПД солярия за счет переизлучения от зеркального рефлектора, а также выравнивание температурного поля по высоте кабины солярия. Поставленная задача достигается тем, что в солярии, содержащем вертикальную кабину с дверью,люминесцентных ультрафиолетовых ламп, смонтированных внутри корпуса кабины с угловым шагом вокруг его вертикальной оси и параллельно ей, и зеркальный рефлектор, размещенный между лампами и внутренней поверхностью корпуса и состоящий из 2 чередующихся элементов с участками поверхности двух видов, объединенными в единую поверхность, согласно полезной модели, корпус кабины в поперечном сечении выполнен в форме эллипса, в потолке кабины установлен вытяжной вентилятор, первый вид участков ВС шириной 1 поверхности зеркального рефлектора,размещенных непосредственно за лампами, представляет собой поверхность в виде прямоугольных фрагментов, образующих в поперечном сечении ломаную линию с переменным углом наклона каждого фрагмента к вертикальной плоскости, проходящей через ось симметрии элемента и продольное сечение лампы, размещенной на оси симметрии этого элемента, а второй вид участков АВ элементов зеркального рефлектора выполнен в виде фрагментов с плоской прямоугольной поверхностью, ширина которой 2 относится к суммарной ширине первого вида участков поверхности элемента зеркального рефлектора, как 2/10,81. Отношение большой и малой осей эллипса корпуса кабины пропорционально среднему отношению большой и малой оси поперечного сечения фигуры тела человека. Вытяжной вентилятор в потолке кабины установлен с возможностью выравнивания температурного поля по высоте кабины. Углы 1 наклона фрагментов элемента поверхности зеркального рефлектора первого вида участков к вертикальной плоскости, проходящей через ось симметрии элемента и продольное сечение лампы, размещенной на оси симметрии этого элемента, выбраны в интервале от 121,9 до 30,6, а фрагменты второго вида участков поверхности зеркального рефлектора установлены под угломне более 14,6 к указанной вертикальной плоскости. Фрагменты второго вида участков поверхности зеркального рефлектора снабжены крепежным средством в виде отогнутой под заданным углом кромки прямоугольной плоскости фрагмента в направлении, обратном отражающей поверхности, с возможностью плотной стыковки с аналогичным смежным элементом из числа 2, составляющих зеркальный рефлектор. Сущность полезной модели поясняется чертежами на фиг. 1, 2, 3. На фиг. 1 - вид солярия сверху. На фиг. 2 - поперечное сечение солярия. 3 54582009.08.30 На фиг. 3 - элемент поверхности рефлектора. Солярий содержит вертикальную кабину 1 в виде эллипса с осями 1 и 2, дверь 2,люминесцентных ультрафиолетовых ламп 3, зеркальный рефлектор 4, расположенный между лампами 3 и внутренней поверхностью 5 корпуса, вытяжной вентилятор 6. Зеркальный рефлектор 4 состоит из элементов 10, включающих участки двух видов АВ и ВС. Первый участок ВС зеркального рефлектора 4 представляет собой поверхность в виде прямоугольных фрагментов 7, образующих в поперечном сечении ломаную линию ВС с переменный углом наклона каждого фрагмента 7 к вертикальной плоскости, проходящей через продольное сечение лампы 3. Второй участок АВ рефлектора 4 содержит крепежное средство 8 в виде отогнутой под заданным углом кромки 9 прямоугольной плоскости фрагмента в направлении, обратном отражающей поверхности. Солярий выполнен в виде вертикальной кабины 1 с дверью 2, имеющей в своем поперечном сечении эллипс с осями 1 и 2. Отношение большой 2 и малой 1 осей эллипса сечения корпуса кабины пропорционально среднему отношению большой и малой оси поперечного сечения фигуры тела человека, что обеспечивает равноудаленное расстояние поверхности тела человека от отражающей поверхности рефлектора 4 и позволяет получить качественный и однородный загар. По периметру корпуса солярия смонтированылюминесцентных ультрафиолетовых ламп 3. В потолке кабины 1 установлен вытяжной вентилятор 6, который выравнивает температурное поле по высоте кабины 1, создавая обдув посетителя солярия потоком воздуха. Между внутренней поверхностью 5 корпуса солярия и лампами 3 расположен зеркальный рефлектор 4. Рефлектор 4 состоит из 2 чередующихся элементов 10 с участками поверхности двух видов АВ и ВС, объединенными в единую поверхность. Первый вид участков ВС шириной 1 поверхности зеркального рефлектора 4, размещенных непосредственно за лампами 3, представляет собой поверхность в виде прямоугольных фрагментов 7, образующих в поперечном сечении ломаную линию ВС с участками длинойи углами 1 наклона каждого фрагмента 7 к вертикальной плоскости, проходящей через ось симметрии элемента 10 и продольное сечение лампы 3, размещенной на оси симметрии этого элемента 10. Углы 1 наклона каждого фрагмента 7 к вертикальной плоскости выбраны в интервале от 121,9 до 30,6. Второй вид участков АВ элементов 10 зеркального рефлектора 4 выполнен в виде фрагментов с плоской прямоугольной поверхностью, ширина которой 2. Фрагменты второго вида участков АВ поверхности зеркального рефлектора 4 установлены под угломне более 14,6 к вышеуказанной вертикальной плоскости и снабжены крепежным средством 8 в виде отогнутой под заданным углом кромки 9 в направлении, обратном отражающей поверхности, с возможностью плотной стыковки с аналогичным смежным элементом из числа 2, составляющих зеркальный рефлектор 4. Отношение ширины 2 второго вида участков АВ к ширине 1 первого вида участков ВС составляет не менее 0,81. Выбранные параметры зеркального рефлектора 4 обеспечивают эффективное переизлучение от поверхности ВС и каждым фрагментом 7 поверхности АВ в обход корпуса люминесцентной лампы 3, что значительно увеличивает оптический КПД солярия в целом и позволяет сократить количестволюминесцентных ультрафиолетовых ламп 3, а также снизить тепловыделение солярия и энергозатраты на его работу, предоставляя возможность получить качественный, ровный и безопасный загар. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
