Устройство для разогрева до жидкого состояния загустевших нефтепродуктов

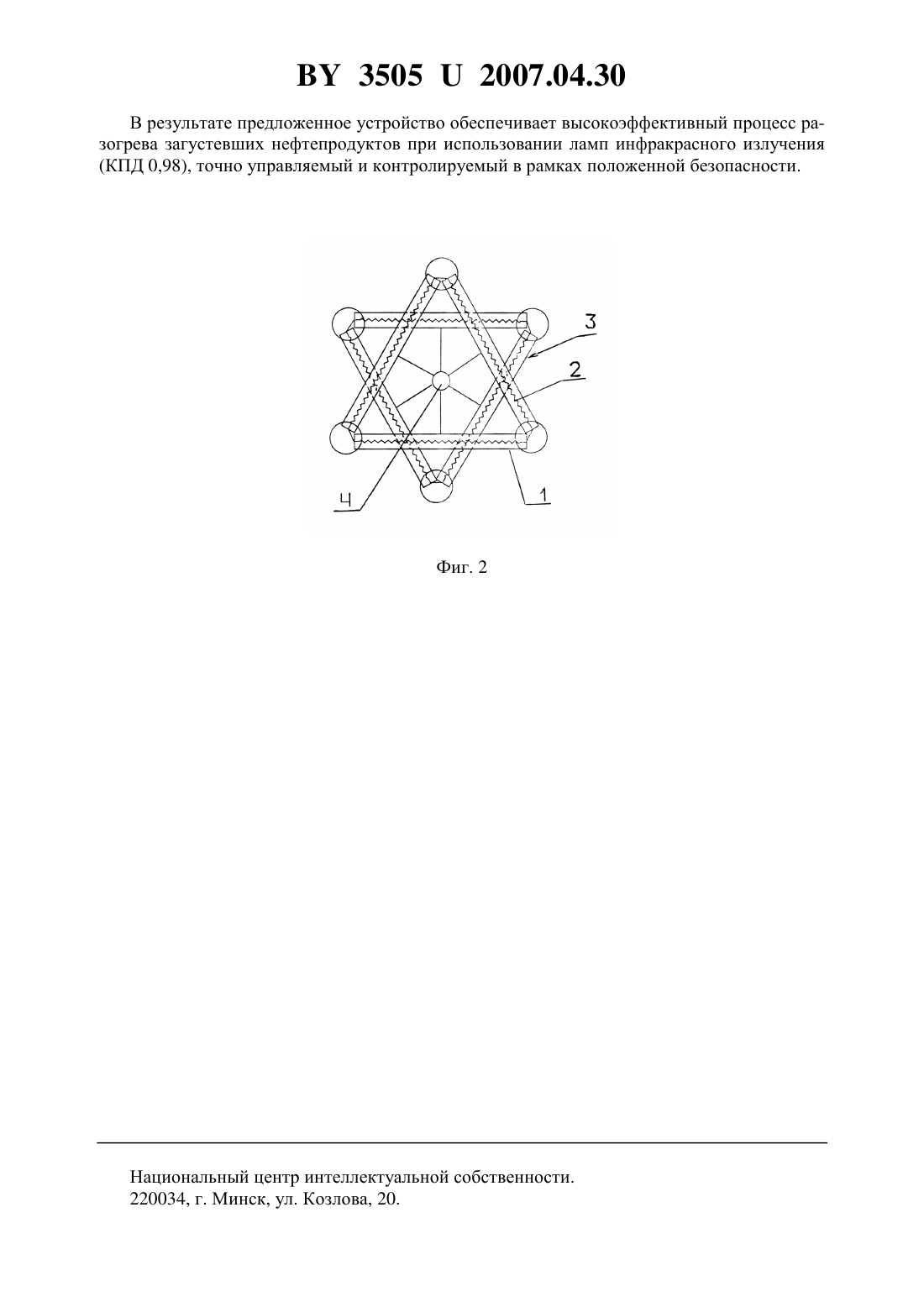

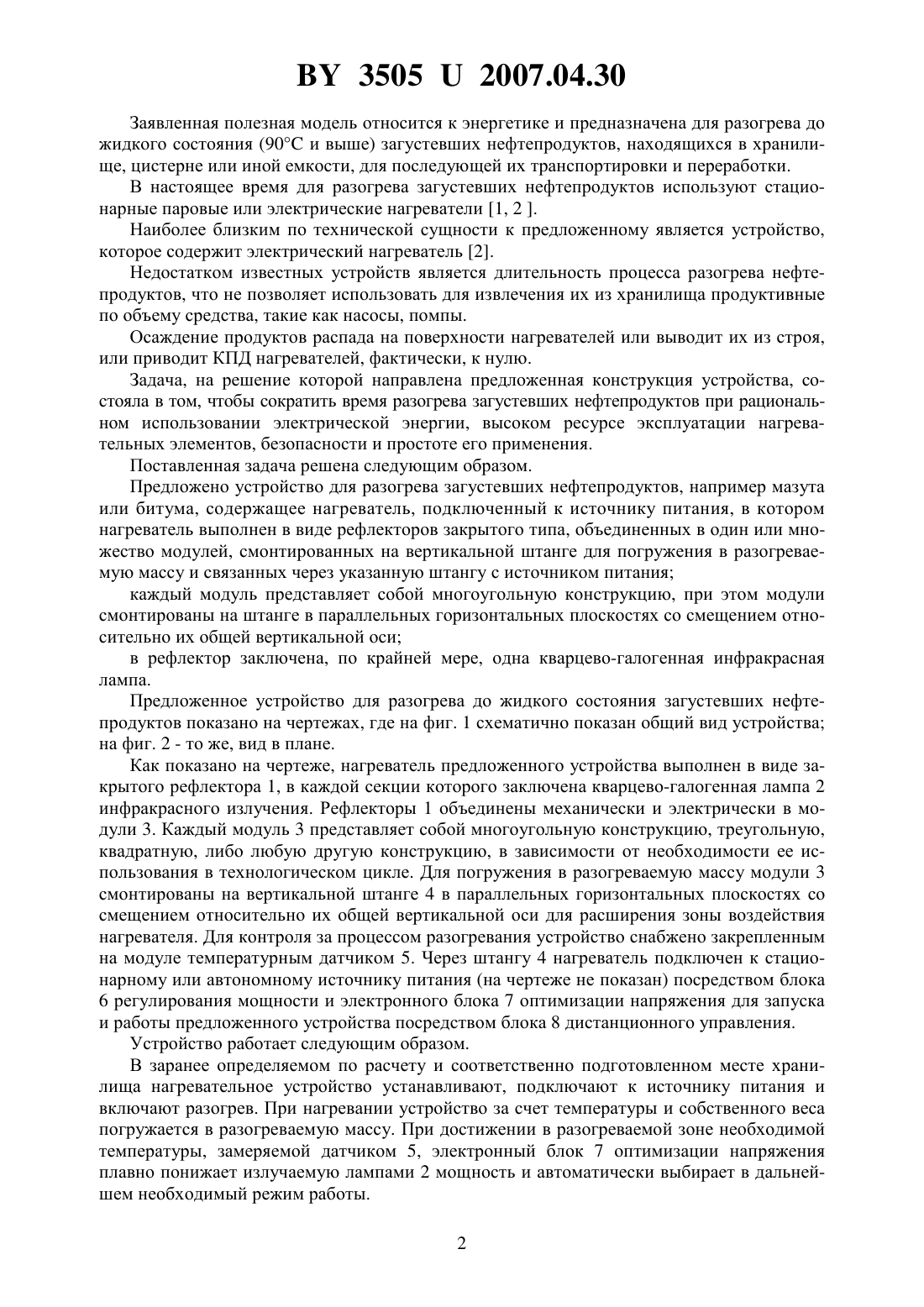

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗОГРЕВА ДО ЖИДКОГО СОСТОЯНИЯ ЗАГУСТЕВШИХ НЕФТЕПРОДУКТОВ(71) Заявитель Дайнеко Игорь Николаевич(72) Авторы Дайнеко Игорь Николаевич Дятко Владимир Казимирович(73) Патентообладатель Дайнеко Игорь Николаевич(57) 1. Устройство для разогрева до жидкого состояния загустевших нефтепродуктов, например мазута или битума, содержащее нагреватель, подключенный к источнику питания,отличающееся тем, что нагреватель выполнен в виде рефлекторов закрытого типа, объединенных в один или множество модулей, смонтированных на вертикальной штанге для погружения в разогреваемую массу и связанных через указанную штангу с источником питания. 2. Устройство по п. 1, отличающееся тем, что каждый модуль представляет собой многоугольную конструкцию, при этом модули смонтированы на штанге в параллельных горизонтальных плоскостях со смещением относительно их общей вертикальной оси. 3. Устройство по п. 1 или 2, отличающееся тем, что в рефлектор заключена по крайней мере одна кварцево-галогенная инфракрасная лампа. 35052007.04.30 Заявленная полезная модель относится к энергетике и предназначена для разогрева до жидкого состояния (90 и выше) загустевших нефтепродуктов, находящихся в хранилище, цистерне или иной емкости, для последующей их транспортировки и переработки. В настоящее время для разогрева загустевших нефтепродуктов используют стационарные паровые или электрические нагреватели 1, 2 . Наиболее близким по технической сущности к предложенному является устройство,которое содержит электрический нагреватель 2. Недостатком известных устройств является длительность процесса разогрева нефтепродуктов, что не позволяет использовать для извлечения их из хранилища продуктивные по объему средства, такие как насосы, помпы. Осаждение продуктов распада на поверхности нагревателей или выводит их из строя,или приводит КПД нагревателей, фактически, к нулю. Задача, на решение которой направлена предложенная конструкция устройства, состояла в том, чтобы сократить время разогрева загустевших нефтепродуктов при рациональном использовании электрической энергии, высоком ресурсе эксплуатации нагревательных элементов, безопасности и простоте его применения. Поставленная задача решена следующим образом. Предложено устройство для разогрева загустевших нефтепродуктов, например мазута или битума, содержащее нагреватель, подключенный к источнику питания, в котором нагреватель выполнен в виде рефлекторов закрытого типа, объединенных в один или множество модулей, смонтированных на вертикальной штанге для погружения в разогреваемую массу и связанных через указанную штангу с источником питания каждый модуль представляет собой многоугольную конструкцию, при этом модули смонтированы на штанге в параллельных горизонтальных плоскостях со смещением относительно их общей вертикальной оси в рефлектор заключена, по крайней мере, одна кварцево-галогенная инфракрасная лампа. Предложенное устройство для разогрева до жидкого состояния загустевших нефтепродуктов показано на чертежах, где на фиг. 1 схематично показан общий вид устройства на фиг. 2 - то же, вид в плане. Как показано на чертеже, нагреватель предложенного устройства выполнен в виде закрытого рефлектора 1, в каждой секции которого заключена кварцево-галогенная лампа 2 инфракрасного излучения. Рефлекторы 1 объединены механически и электрически в модули 3. Каждый модуль 3 представляет собой многоугольную конструкцию, треугольную,квадратную, либо любую другую конструкцию, в зависимости от необходимости ее использования в технологическом цикле. Для погружения в разогреваемую массу модули 3 смонтированы на вертикальной штанге 4 в параллельных горизонтальных плоскостях со смещением относительно их общей вертикальной оси для расширения зоны воздействия нагревателя. Для контроля за процессом разогревания устройство снабжено закрепленным на модуле температурным датчиком 5. Через штангу 4 нагреватель подключен к стационарному или автономному источнику питания (на чертеже не показан) посредством блока 6 регулирования мощности и электронного блока 7 оптимизации напряжения для запуска и работы предложенного устройства посредством блока 8 дистанционного управления. Устройство работает следующим образом. В заранее определяемом по расчету и соответственно подготовленном месте хранилища нагревательное устройство устанавливают, подключают к источнику питания и включают разогрев. При нагревании устройство за счет температуры и собственного веса погружается в разогреваемую массу. При достижении в разогреваемой зоне необходимой температуры, замеряемой датчиком 5, электронный блок 7 оптимизации напряжения плавно понижает излучаемую лампами 2 мощность и автоматически выбирает в дальнейшем необходимый режим работы. 2 35052007.04.30 В результате предложенное устройство обеспечивает высокоэффективный процесс разогрева загустевших нефтепродуктов при использовании ламп инфракрасного излучения Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
