Установка для инкубации икры
Номер патента: U 5347
Опубликовано: 30.06.2009
Авторы: Барулин Николай Валерьевич, Плавский Виталий Юльянович
Текст
(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ИНКУБАЦИИ ИКРЫ(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Плавский Виталий Юльянович Барулин Николай Валерьевич(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) Установка для инкубации икры, включающая герметичную емкость с патрубком для подачи воды, сливным носиком для сброса воды, и горизонтально расположенную рамку для икры, обтянутую сеткой с размерами ячеек меньше размеров икры и больше размеров предличинок, отличающаяся тем, что емкость имеет крышку, выполненную из стекла органического цветного красного, покрытого поляроидной пленкой, и установленную с возможностью поворота ее на угол 0-180 вокруг оси, зафиксированной на стенке емкости, противоположной сливному носику, содержит датчик положения крышки и фотоприемник, расположенные под крышкой, и микропроцессор для оценки оптимальной дозы поляризованного излучения, воздействующего на икру, который электрически связан с датчиком положения крышки и фотоприемником, при этом фотоприемник оптически связан с крышкой и установлен с возможностью срабатывания посредством датчика при закрытом положении крышки.(56) 1. Герасимов Ю.Л. Основы рыбного хозяйства. - Самара Изд-во Самарский университет, 2003. - С. 108. 2. Иванов А.П. Рыбоводство в естественных водоемах. - М Агропромиздат, 1988. С. 367. 3. Плавский В.Ю., Барулин Н.В. Роль поляризации и когерентности во взаимодействии оптического излучения низкой интенсивности с биологическими системами (эмбрионами рыб) Сборник научных трудовмеждународной конференции Лазерная физика и оптические технологии, 17-19 июня 2008. - Минск Институт физики НАН Беларуси, Т. 2. Применение лазеров в научных исследованиях и технике. Применение лазеров в биологии и медицине, 2008. - Т. 2. - С. 401-404. Полезная модель относится к рыбной промышленности (аквакультуре), а именно к устройствам для инкубации икры преимущественно лососевых и осетровых видов рыб. Известна установка для инкубации икры (аппарат Ющенко) 1, включающая инкубатор, подвижную лопасть, сифонный ковшик, фильтр аэратора и стол. Вода из крана водопровода поступает на фильтр аэратора, который состоит из трех металлических ящиков,вложенных один в другой. Сток воды из ванны и регулирование уровня воды производятся при помощи уровневой трубки. Подвижная лопасть аппарата, помещенная в ванне под сетчатым дном инкубационной части вкладыша, укреплена на подвижной шарнирной раме,которая при помощи тяги присоединена шарнирно к рычагу коромысла. Недостатками известной установки являются сложность конструкции и высокая стоимость. Наиболее близкой к заявленной полезной модели является установка для инкубации икры (аппарат Коста) 2, включающая открытую герметичную емкость, выполненную в форме ящика, изготовленного из листового железа, и рамку, обтянутую металлической тканой сеткой, для икры. Ящик заполнен проточной водой, которая по патрубку подается у одного края аппарата, протекает над рамкой с икринками и сбрасывается через сливной носик, расположенный с противоположного края ящика. Рамка с сеткой зафиксирована в горизонтальном положении таким образом, чтобы расположенная на ней икра была ниже поверхности воды. Размер ячеек сетки меньше размеров икринок, что исключает их проваливание через ячейки. При этом предличинки, вылупившиеся из икры, проваливаются через ячейки сетки на дно ящика. Недостатками известной установки являются низкий процент выхода личинок из оплодотворенной икры, а также значительное число среди личинок ослабленных особей, что сказывается на дальнейшем развитии личинок и молоди рыб. Технической задачей заявленной полезной модели является повышение эффективности инкубации, увеличение выживаемости эмбрионов рыб в процессе инкубации, повышение выхода личинок из оплодотворенной икры и повышение качества получаемого рыбопосадочного материала. Поставленная задача решается тем, что установка для инкубации икры, включающая герметичную емкость с патрубком для подачи воды и сливным носиком для сброса воды,и горизонтально расположенную рамку для икры, обтянутую сеткой с размерами ячеек меньше размеров икры и больше размеров предличинок, емкость имеет крышку, выполненную из стекла органического цветного красного, покрытого поляроидной пленкой, и установленную с возможностью поворота на угол 0-180 вокруг оси, зафиксированной на стенке емкости, противоположной сливному носику, содержит датчик положения крышки и фотоприемник, расположенные под крышкой, и микропроцессор для оценки оптимальной дозы поляризованного излучения, воздействующего на икру, который электрически 2 53472009.06.30 связан с датчиком положения крышки и фотоприемником, фотоприемник оптически связан с крышкой и установлен с возможностью срабатывания посредством датчика при закрытом положении крышки. Сущность предлагаемой установки для инкубации икры показана на фигуре. Герметичная емкость 1 размером 500 (длина)200 (ширина)100 (высота) мм заполняется водой по патрубку 2. Сброс воды из емкости осуществляется через сливной носик 3, расположенный с противоположного от патрубка 2 края емкости. Рамка 4 для икры, обтянутая сеткой 5 с размерами ячеек меньше размеров икры и больше размеров предличинок, зафиксирована на внутренних поверхностях емкости примерно в 6 см от его дна. При инкубации икры осетровых рыб размер ячеек сетки составляет 11 мм. Отличительной особенностью установки является наличие крышки 6, выполненной из стекла органического цветного красного толщиной 3 мм, марка ТОСП ГОСТ 17622-72, покрытого поляроидной пленкой 7. Крышка 6 зафиксирована к стенке емкости, противоположной сливному носику 3, и выполнена с возможностью поворота на угол 0-180 вокруг оси 8. Установка включает в себя микропроцессор 9 для оценки оптимальной дозы поляризованного излучения, воздействующего на икру. Микропроцессор 9 электрически связан с установленными под крышкой датчиком 10 положения крышки и фотоприемником 11. Фотоприемник оптически связан с крышкой 6. Фотоприемник 11 выполнен с возможностью срабатывания посредством датчика 10 положения крышки при ее закрытом положении. Микропроцессор обеспечивает подачу аудио- и видеосигнала по достижении дозы поляризованного излучения,оптимальной для эмбрионального и постэмбрионального развития особей. В предлагаемой установке в качестве источника излучения может использоваться как солнечный свет, так и искусственное освещение, применяемое в помещении. Требуемый спектральный диапазон излучения из широкополосного белого света выделяется с помощью стекла органического цветного красного, выступающего в качестве оптического фильтра и являющегося крышкой 6 установки. Поляроидная пленка 7, покрывающая крышку 6,предназначена для преобразования света с естественной поляризацией в линейно поляризованный свет. При открытом положении крышки икра подвергается действию неполяризованного света, который является биологически неактивным 3 и не влияет на эмбриональное и постэмбриональное развитие особей. При закрытом положении крышки икра подвергается действию поляризованного излучения, которое в необходимом диапазоне интенсивностей оказывает стимулирующее действие на развитие гидробионтов. Работа установки для инкубации икры осуществляется следующим образом. Осетровая оплодотворенная икра после обесклеивания размещается на рамке 4 с сеткой 5 с размером ячеек 11 мм. Диаметр икры превышает размер ячейки. Процесс инкубации протекает при температуре 161 С в течение 101 суток. Предварительно емкость 1 через патрубок 2 заполняют водой так, чтобы икра находилась под слоем воды 0,5-0,8 см. Крышка 6, выполненная из органического стекла, покрытого поляроидной пленкой 7, находится в закрытом или в открытом состоянии. На стадии от смыкания нервных валиков до начала пульсации сердца (24-28 стадии эмбрионального развития) икра через крышку подвергается воздействию поляризованного излучения. Величина стимулирующего действия, индуцируемого поляризованным излучением, сильно зависит от дозы света 3. Поскольку интенсивность света (как солнечного, так и искусственного) может сильно изменяться в зависимости т времени суток, поры года, облачности, количества включенных источников излучения (ламп), срока их эксплуатации и высоты расположения над установкой, то для контроля оптимальной дозы поляризованного излучения установка имеет микропроцессор 9, который электрически связан с датчиком 10 положения крышки и фотоприемником 11, установленными под крышкой 6. Показания микропроцессора 9 откалиброваны таким образом, что обеспечивают контроль воздействующей дозы поляризованного излучения, прошедшего через крышку 6 и поляроидную пленку 7. Причем срабатывание фотоприемника происходит после перевода крышки в положение закрыто. При открытом 3 53472009.06.30 положении крышки икра подвергается действию неполяризованного излучения, которое биологически неактивно. При закрытом положении крышки после набора оптимальной дозы на микропроцессоре загорается сигнальный светодиод (видеосигнал), а также включается звуковой сигнал (аудиосигнал), свидетельствующие о необходимости прекращения воздействия поляризованным излучением. Прекращение воздействия биологически активным поляризованным излучением осуществляется путем перевода крышки в положение открыто. В течение всего периода инкубации осуществляется принудительная смена воды, что достигается ее поступлением по патрубку 2 и стоком через сливной носик 3. Выклюнувшиеся личинки свободно плавают в толще воды всей установки. После завершения выклева, рамку с сеткой с остатками оболочек икры убирают, а личинки извлекают из установки путем слива воды через сливной носик и помещают в бассейн или садок для подращивания. В табл. 1 приведены значения выхода 1-дневных личинок из оплодотворенной икры,которая инкубировалась в емкости, не содержащей крышки, покрытой поляроидной пленкой (контрольная группа, прототип) или инкубировалась в предлагаемой установке для инкубации икры, обеспечивающей воздействие на нее поляризованным светом (опытная группа). Таблица 1 Процент выживших личинок на стадии выклева Контроль (прототип) 691,0 Опыт (предлагаемое устройство) 75,42,3 Группа Достоверность отличий от контроля Р 0,001 Из представленных данных следует, что инкубация оплодотворенной осетровой икры в предлагаемой установке приводит к повышению по сравнению с прототипом выхода личинок из оплодотворенной икры. Так, если в контрольной группе выживаемость на стадии выклева составляет 691,0 , то в опытной группе этот показатель составляет 75,42,3(достоверность отличий от контроля Р 0,001). Стимулирующее действие поляризованного излучения не только сказывается на выходе 1-дневных личинок из оплодотворенной икры, но и приводит к увеличению (по сравнению с прототипом) размерно-весовых показателей молоди рыб, полученных из облученной икры. В табл. 2 приведены размерно-весовые показатели 50-дневной молоди осетровых рыб,эмбрионы которых инкубировались в емкости, не содержащей крышки с поляроидной пленкой (контрольная группа, прототип), или инкубировалась в предлагаемой установке для инкубации икры, обеспечивающей воздействие на нее поляризованным светом (опытная группа). Таблица 2 Группа Контроль (прототип) 566,39,5 100 47,00,5 Опыт (предлагаемое устройство) 635,915,3 112,32,7 52,50,3 Достоверность отличий от контроля- р 0,05- р 0,001. Из представленных данных следует, что инкубация оплодотворенной осетровой икры в предлагаемой установке приводит к увеличению по сравнению с прототипом размерновесовых показателей молоди осетровых рыб. Так, длина особей в контрольной группе составляет 47,00,5 мм, в опытной группе этот показатель составляет 52,50,3 мм, то есть 4 53472009.06.30 величина стимулирующего действия (д(о / к)100 , где о - длина молоди осетровых рыб в опытной группе к - длина молоди осетровых рыб в контрольной группе) составляет 111,70,7 , достоверность отличий от контроля Р 0,001. Масса в контрольной группе составляет 566,39,5 мг, в опытной группе этот показатель составляет 635,915,3 мг,то есть величина стимулирующего действия (м(Мо / Мк)100 , где Мо - масса молоди осетровых рыб в опытной группе Мк - масса молоди осетровых рыб в контрольной группе) составляет 112,32,7 , достоверность отличий от контроля Р 0,05. Таким образом, заявляемая установка позволяет обеспечить повышение эффективности искусственного воспроизводства и выращивания осетровых рыб за счет повышения выживаемости эмбрионов и личинок, увеличения размерно-весовых показателей молоди осетровых рыб, а также оптимизации технологии товарной аквакультуры при низкой стоимости оборудования для ее реализации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5

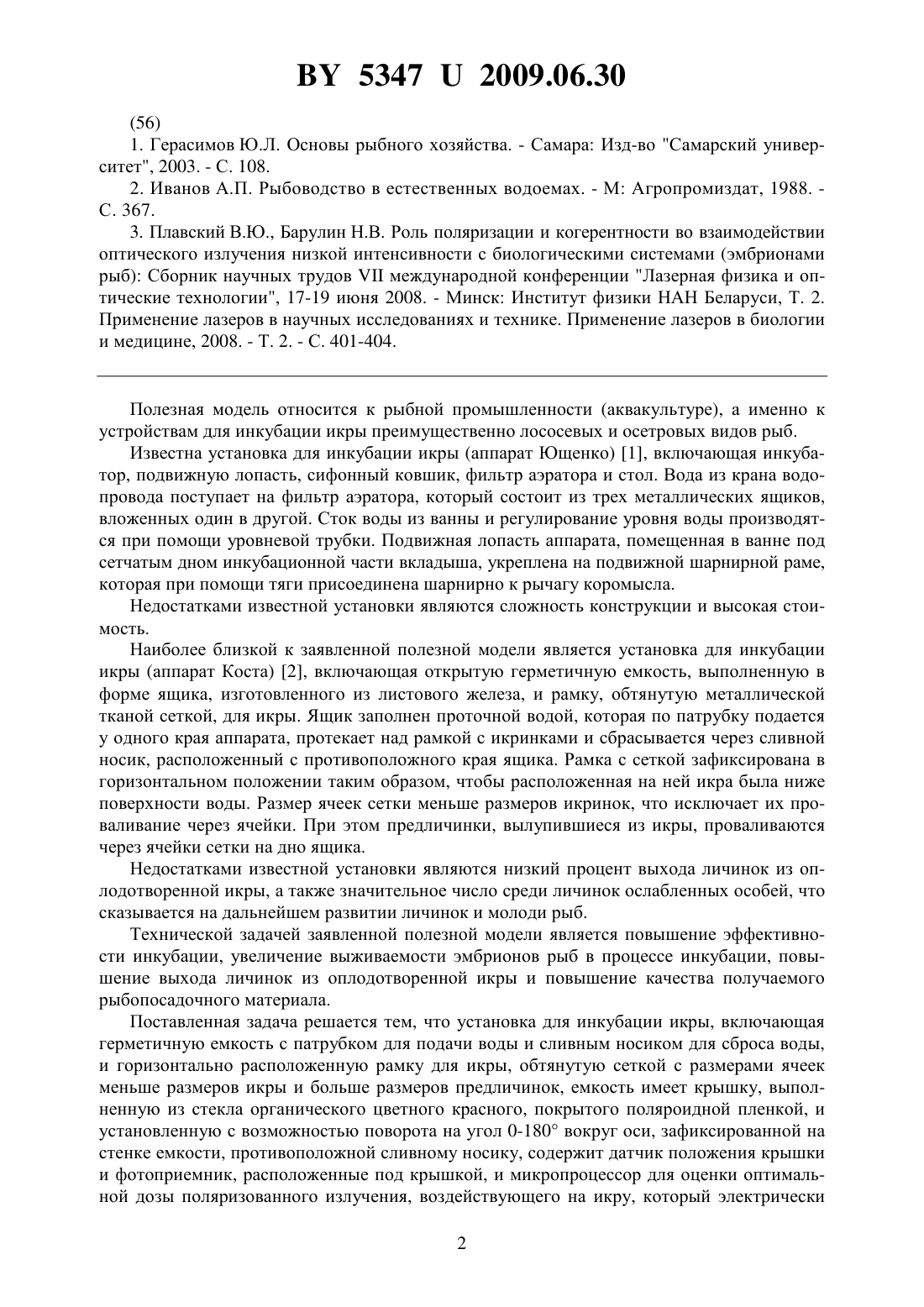

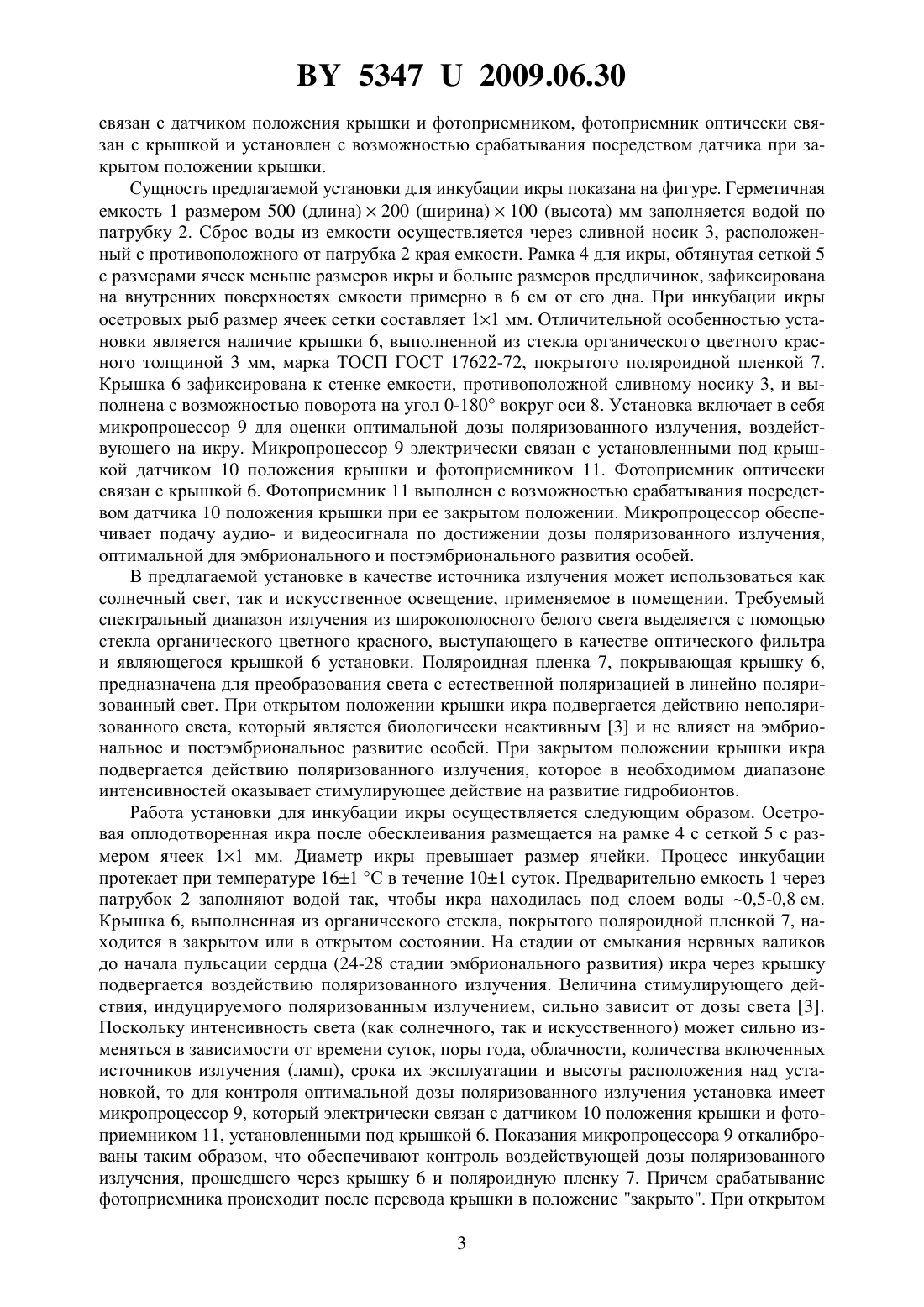

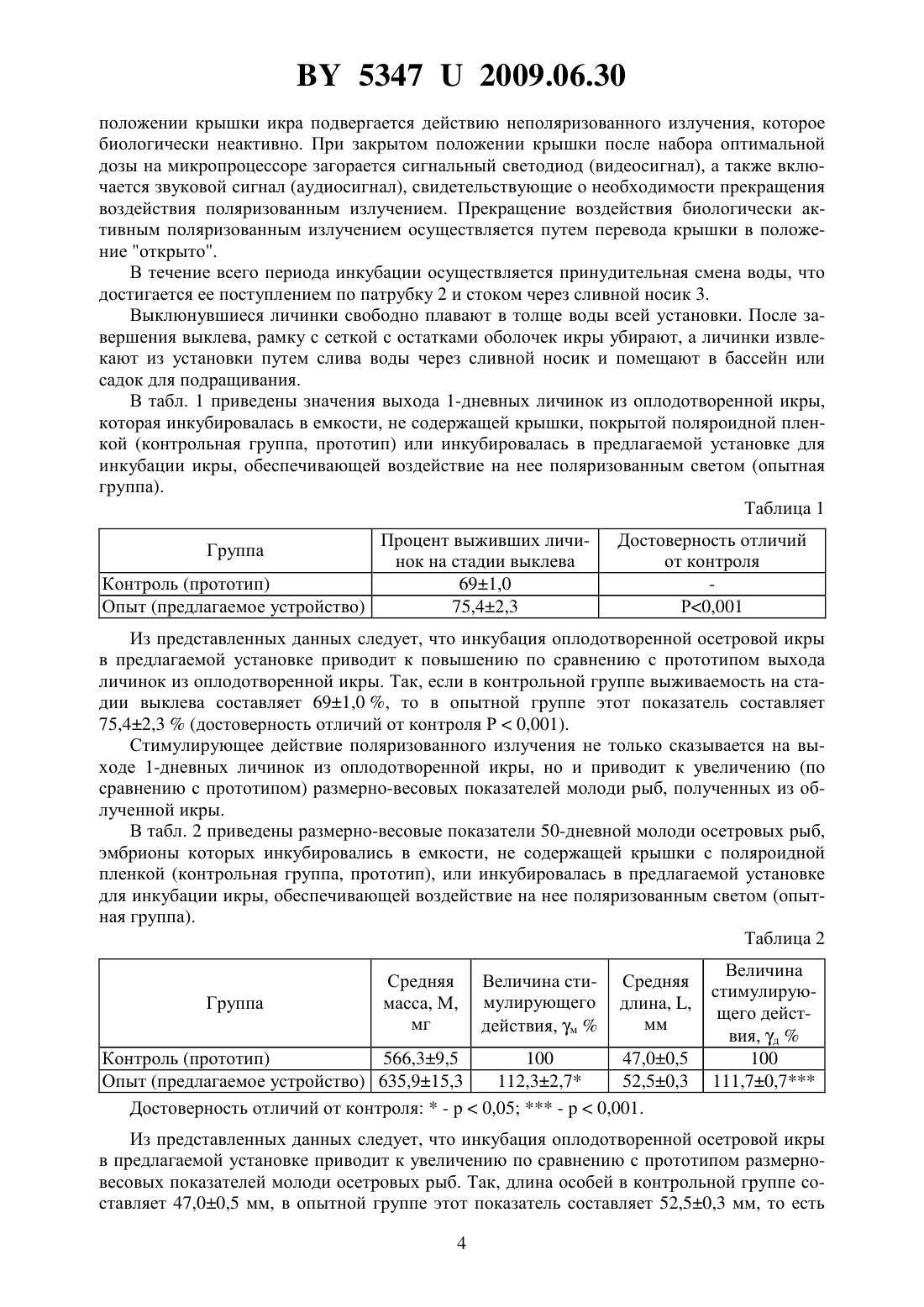

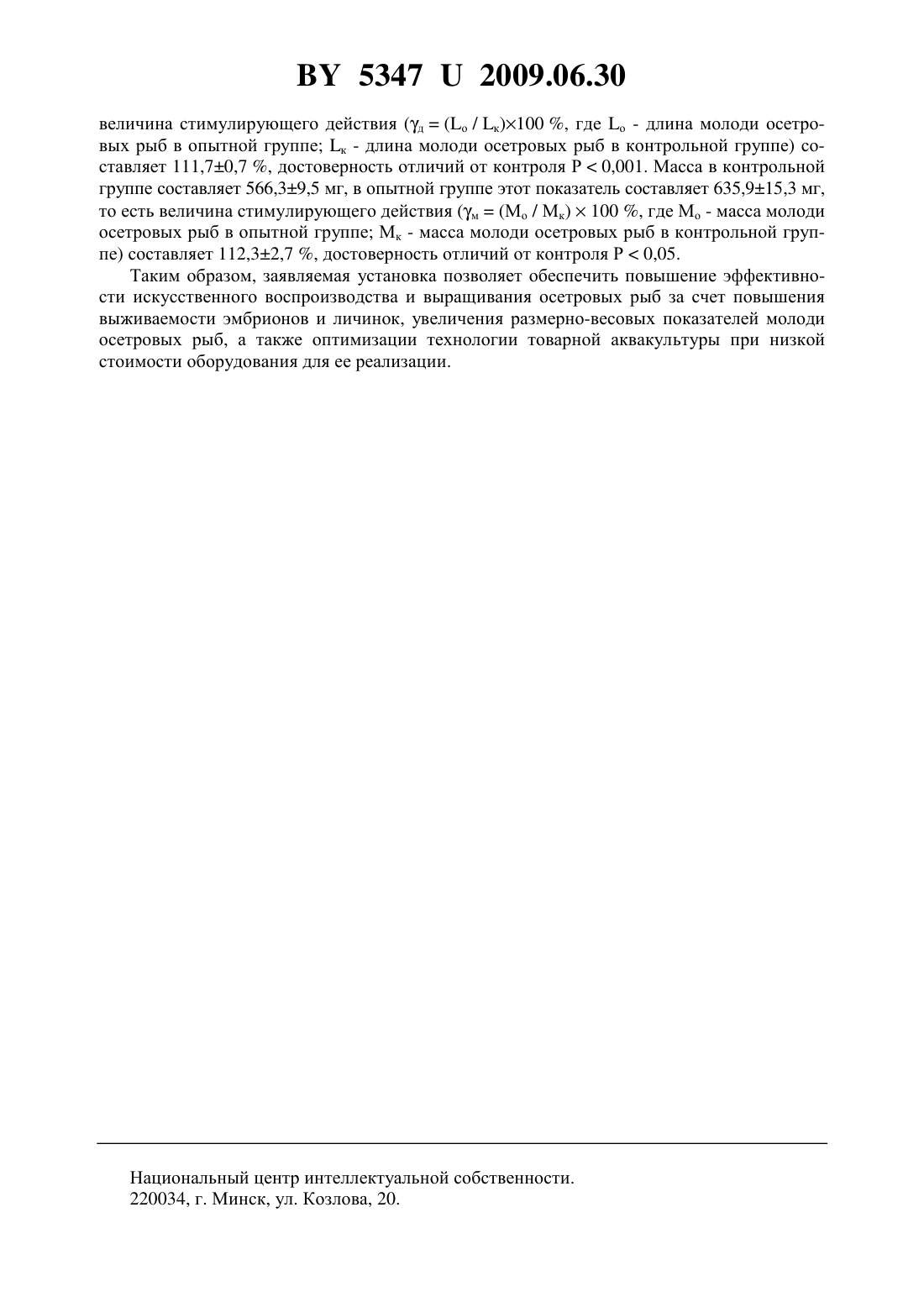

МПК / Метки
МПК: A01K 61/00
Метки: инкубации, икры, установка
