Протравливатель семян

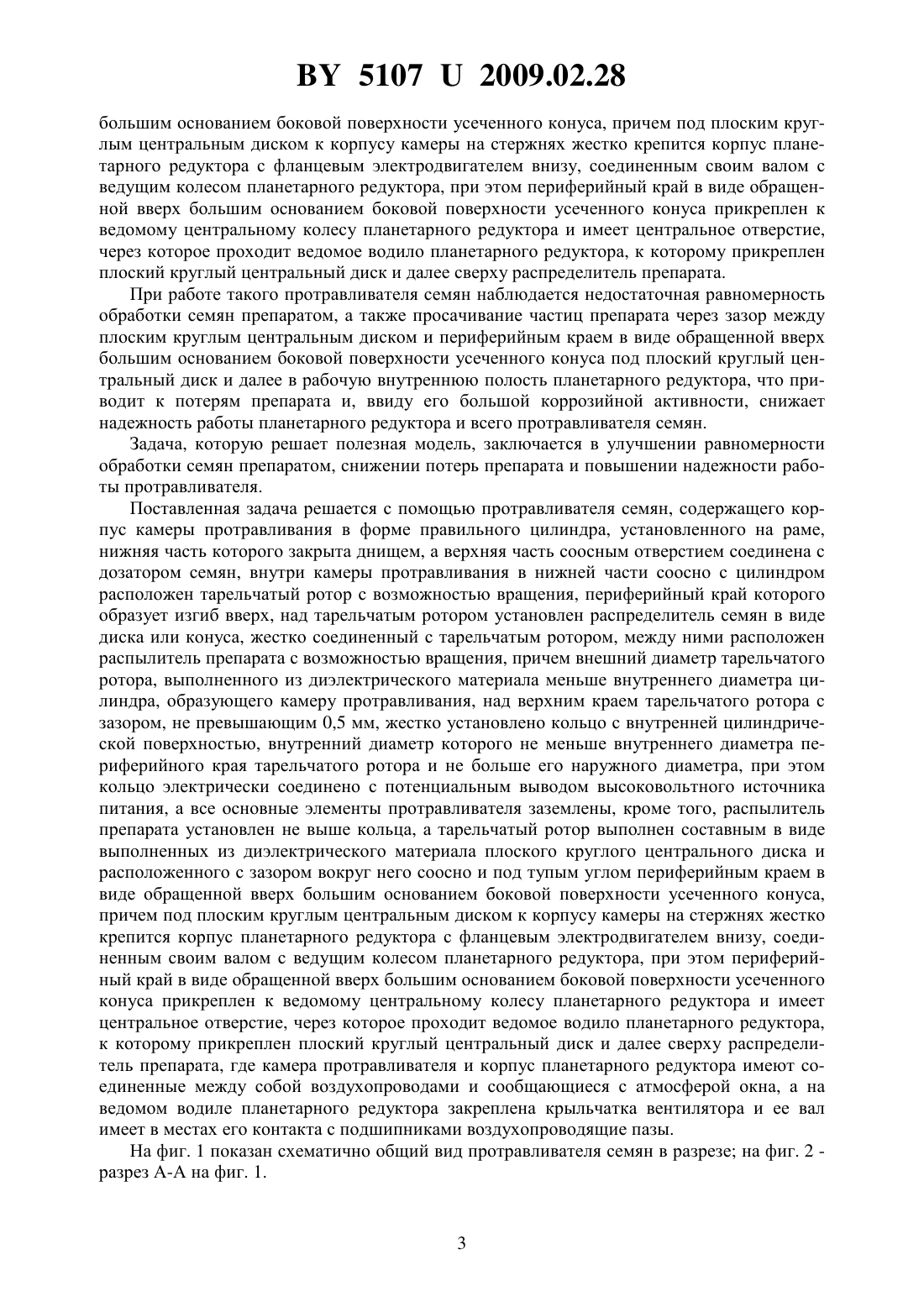

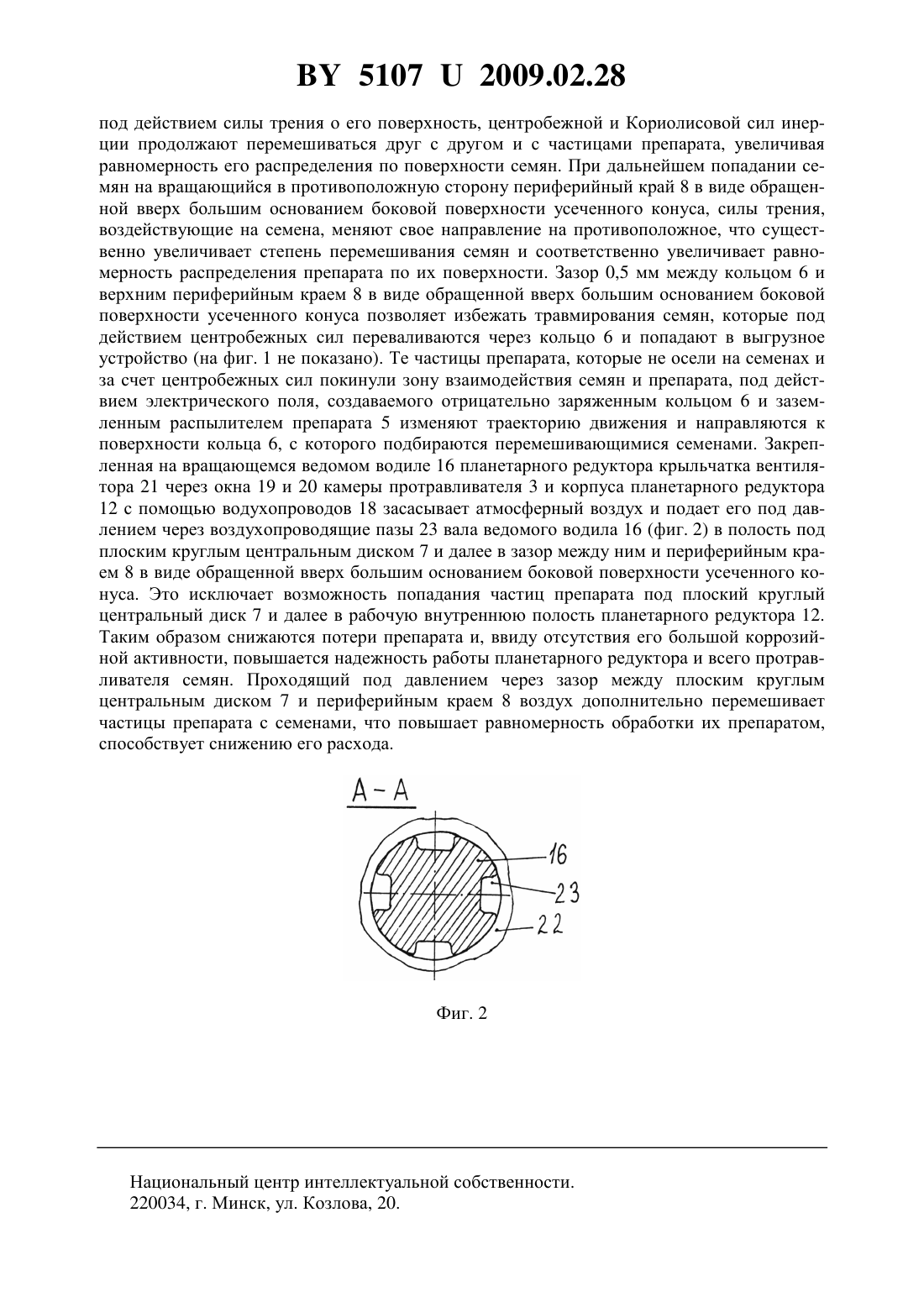

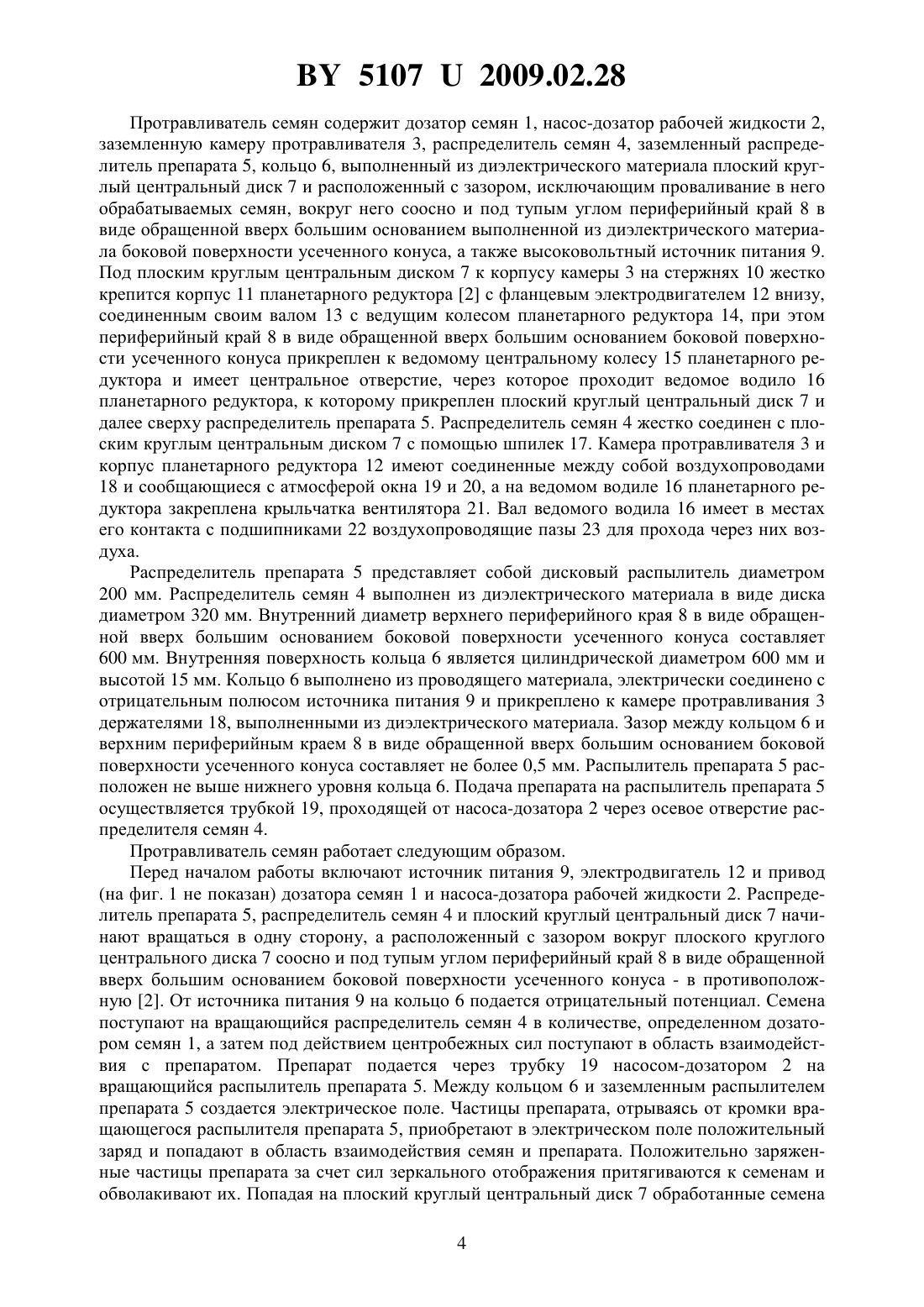

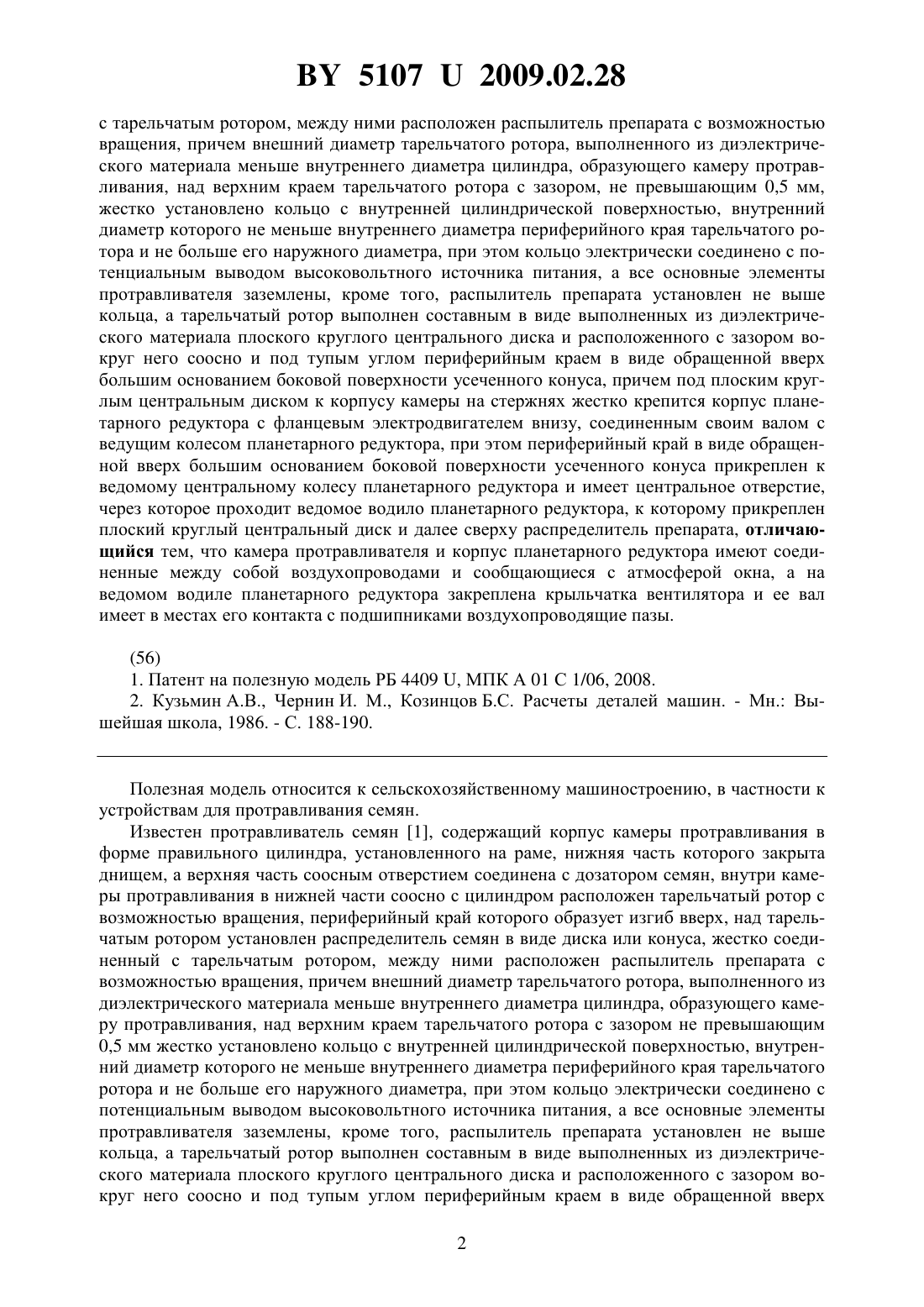

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Протравливатель семян, содержащий корпус камеры протравливания в форме правильного цилиндра, установленного на раме, нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян, внутри камеры протравливания в нижней части соосно с цилиндром расположен тарельчатый ротор с возможностью вращения, периферийный край которого образует изгиб вверх, над тарельчатым ротором установлен распределитель семян в виде диска или конуса, жестко соединенный 51072009.02.28 с тарельчатым ротором, между ними расположен распылитель препарата с возможностью вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала меньше внутреннего диаметра цилиндра, образующего камеру протравливания, над верхним краем тарельчатого ротора с зазором, не превышающим 0,5 мм,жестко установлено кольцо с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края тарельчатого ротора и не больше его наружного диаметра, при этом кольцо электрически соединено с потенциальным выводом высоковольтного источника питания, а все основные элементы протравливателя заземлены, кроме того, распылитель препарата установлен не выше кольца, а тарельчатый ротор выполнен составным в виде выполненных из диэлектрического материала плоского круглого центрального диска и расположенного с зазором вокруг него соосно и под тупым углом периферийным краем в виде обращенной вверх большим основанием боковой поверхности усеченного конуса, причем под плоским круглым центральным диском к корпусу камеры на стержнях жестко крепится корпус планетарного редуктора с фланцевым электродвигателем внизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом периферийный край в виде обращенной вверх большим основанием боковой поверхности усеченного конуса прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие,через которое проходит ведомое водило планетарного редуктора, к которому прикреплен плоский круглый центральный диск и далее сверху распределитель препарата, отличающийся тем, что камера протравливателя и корпус планетарного редуктора имеют соединенные между собой воздухопроводами и сообщающиеся с атмосферой окна, а на ведомом водиле планетарного редуктора закреплена крыльчатка вентилятора и ее вал имеет в местах его контакта с подшипниками воздухопроводящие пазы.(56) 1. Патент на полезную модель РБ 4409 , МПК А 01 С 1/06, 2008. 2. Кузьмин А.В., Чернин И. М., Козинцов Б.С. Расчеты деталей машин. - Мн. Вышейшая школа, 1986. - С. 188-190. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для протравливания семян. Известен протравливатель семян 1, содержащий корпус камеры протравливания в форме правильного цилиндра, установленного на раме, нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян, внутри камеры протравливания в нижней части соосно с цилиндром расположен тарельчатый ротор с возможностью вращения, периферийный край которого образует изгиб вверх, над тарельчатым ротором установлен распределитель семян в виде диска или конуса, жестко соединенный с тарельчатым ротором, между ними расположен распылитель препарата с возможностью вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала меньше внутреннего диаметра цилиндра, образующего камеру протравливания, над верхним краем тарельчатого ротора с зазором не превышающим 0,5 мм жестко установлено кольцо с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края тарельчатого ротора и не больше его наружного диаметра, при этом кольцо электрически соединено с потенциальным выводом высоковольтного источника питания, а все основные элементы протравливателя заземлены, кроме того, распылитель препарата установлен не выше кольца, а тарельчатый ротор выполнен составным в виде выполненных из диэлектрического материала плоского круглого центрального диска и расположенного с зазором вокруг него соосно и под тупым углом периферийным краем в виде обращенной вверх 2 51072009.02.28 большим основанием боковой поверхности усеченного конуса, причем под плоским круглым центральным диском к корпусу камеры на стержнях жестко крепится корпус планетарного редуктора с фланцевым электродвигателем внизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом периферийный край в виде обращенной вверх большим основанием боковой поверхности усеченного конуса прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие,через которое проходит ведомое водило планетарного редуктора, к которому прикреплен плоский круглый центральный диск и далее сверху распределитель препарата. При работе такого протравливателя семян наблюдается недостаточная равномерность обработки семян препаратом, а также просачивание частиц препарата через зазор между плоским круглым центральным диском и периферийным краем в виде обращенной вверх большим основанием боковой поверхности усеченного конуса под плоский круглый центральный диск и далее в рабочую внутреннюю полость планетарного редуктора, что приводит к потерям препарата и, ввиду его большой коррозийной активности, снижает надежность работы планетарного редуктора и всего протравливателя семян. Задача, которую решает полезная модель, заключается в улучшении равномерности обработки семян препаратом, снижении потерь препарата и повышении надежности работы протравливателя. Поставленная задача решается с помощью протравливателя семян, содержащего корпус камеры протравливания в форме правильного цилиндра, установленного на раме,нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян, внутри камеры протравливания в нижней части соосно с цилиндром расположен тарельчатый ротор с возможностью вращения, периферийный край которого образует изгиб вверх, над тарельчатым ротором установлен распределитель семян в виде диска или конуса, жестко соединенный с тарельчатым ротором, между ними расположен распылитель препарата с возможностью вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала меньше внутреннего диаметра цилиндра, образующего камеру протравливания, над верхним краем тарельчатого ротора с зазором, не превышающим 0,5 мм, жестко установлено кольцо с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края тарельчатого ротора и не больше его наружного диаметра, при этом кольцо электрически соединено с потенциальным выводом высоковольтного источника питания, а все основные элементы протравливателя заземлены, кроме того, распылитель препарата установлен не выше кольца, а тарельчатый ротор выполнен составным в виде выполненных из диэлектрического материала плоского круглого центрального диска и расположенного с зазором вокруг него соосно и под тупым углом периферийным краем в виде обращенной вверх большим основанием боковой поверхности усеченного конуса,причем под плоским круглым центральным диском к корпусу камеры на стержнях жестко крепится корпус планетарного редуктора с фланцевым электродвигателем внизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом периферийный край в виде обращенной вверх большим основанием боковой поверхности усеченного конуса прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие, через которое проходит ведомое водило планетарного редуктора,к которому прикреплен плоский круглый центральный диск и далее сверху распределитель препарата, где камера протравливателя и корпус планетарного редуктора имеют соединенные между собой воздухопроводами и сообщающиеся с атмосферой окна, а на ведомом водиле планетарного редуктора закреплена крыльчатка вентилятора и ее вал имеет в местах его контакта с подшипниками воздухопроводящие пазы. На фиг. 1 показан схематично общий вид протравливателя семян в разрезе на фиг. 2 разрез А-А на фиг. 1. 51072009.02.28 Протравливатель семян содержит дозатор семян 1, насос-дозатор рабочей жидкости 2,заземленную камеру протравливателя 3, распределитель семян 4, заземленный распределитель препарата 5, кольцо 6, выполненный из диэлектрического материала плоский круглый центральный диск 7 и расположенный с зазором, исключающим проваливание в него обрабатываемых семян, вокруг него соосно и под тупым углом периферийный край 8 в виде обращенной вверх большим основанием выполненной из диэлектрического материала боковой поверхности усеченного конуса, а также высоковольтный источник питания 9. Под плоским круглым центральным диском 7 к корпусу камеры 3 на стержнях 10 жестко крепится корпус 11 планетарного редуктора 2 с фланцевым электродвигателем 12 внизу,соединенным своим валом 13 с ведущим колесом планетарного редуктора 14, при этом периферийный край 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса прикреплен к ведомому центральному колесу 15 планетарного редуктора и имеет центральное отверстие, через которое проходит ведомое водило 16 планетарного редуктора, к которому прикреплен плоский круглый центральный диск 7 и далее сверху распределитель препарата 5. Распределитель семян 4 жестко соединен с плоским круглым центральным диском 7 с помощью шпилек 17. Камера протравливателя 3 и корпус планетарного редуктора 12 имеют соединенные между собой воздухопроводами 18 и сообщающиеся с атмосферой окна 19 и 20, а на ведомом водиле 16 планетарного редуктора закреплена крыльчатка вентилятора 21. Вал ведомого водила 16 имеет в местах его контакта с подшипниками 22 воздухопроводящие пазы 23 для прохода через них воздуха. Распределитель препарата 5 представляет собой дисковый распылитель диаметром 200 мм. Распределитель семян 4 выполнен из диэлектрического материала в виде диска диаметром 320 мм. Внутренний диаметр верхнего периферийного края 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса составляет 600 мм. Внутренняя поверхность кольца 6 является цилиндрической диаметром 600 мм и высотой 15 мм. Кольцо 6 выполнено из проводящего материала, электрически соединено с отрицательным полюсом источника питания 9 и прикреплено к камере протравливания 3 держателями 18, выполненными из диэлектрического материала. Зазор между кольцом 6 и верхним периферийным краем 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса составляет не более 0,5 мм. Распылитель препарата 5 расположен не выше нижнего уровня кольца 6. Подача препарата на распылитель препарата 5 осуществляется трубкой 19, проходящей от насоса-дозатора 2 через осевое отверстие распределителя семян 4. Протравливатель семян работает следующим образом. Перед началом работы включают источник питания 9, электродвигатель 12 и привод(на фиг. 1 не показан) дозатора семян 1 и насоса-дозатора рабочей жидкости 2. Распределитель препарата 5, распределитель семян 4 и плоский круглый центральный диск 7 начинают вращаться в одну сторону, а расположенный с зазором вокруг плоского круглого центрального диска 7 соосно и под тупым углом периферийный край 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса - в противоположную 2. От источника питания 9 на кольцо 6 подается отрицательный потенциал. Семена поступают на вращающийся распределитель семян 4 в количестве, определенном дозатором семян 1, а затем под действием центробежных сил поступают в область взаимодействия с препаратом. Препарат подается через трубку 19 насосом-дозатором 2 на вращающийся распылитель препарата 5. Между кольцом 6 и заземленным распылителем препарата 5 создается электрическое поле. Частицы препарата, отрываясь от кромки вращающегося распылителя препарата 5, приобретают в электрическом поле положительный заряд и попадают в область взаимодействия семян и препарата. Положительно заряженные частицы препарата за счет сил зеркального отображения притягиваются к семенам и обволакивают их. Попадая на плоский круглый центральный диск 7 обработанные семена 4 51072009.02.28 под действием силы трения о его поверхность, центробежной и Кориолисовой сил инерции продолжают перемешиваться друг с другом и с частицами препарата, увеличивая равномерность его распределения по поверхности семян. При дальнейшем попадании семян на вращающийся в противоположную сторону периферийный край 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса, силы трения,воздействующие на семена, меняют свое направление на противоположное, что существенно увеличивает степень перемешивания семян и соответственно увеличивает равномерность распределения препарата по их поверхности. Зазор 0,5 мм между кольцом 6 и верхним периферийным краем 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса позволяет избежать травмирования семян, которые под действием центробежных сил переваливаются через кольцо 6 и попадают в выгрузное устройство (на фиг. 1 не показано). Те частицы препарата, которые не осели на семенах и за счет центробежных сил покинули зону взаимодействия семян и препарата, под действием электрического поля, создаваемого отрицательно заряженным кольцом 6 и заземленным распылителем препарата 5 изменяют траекторию движения и направляются к поверхности кольца 6, с которого подбираются перемешивающимися семенами. Закрепленная на вращающемся ведомом водиле 16 планетарного редуктора крыльчатка вентилятора 21 через окна 19 и 20 камеры протравливателя 3 и корпуса планетарного редуктора 12 с помощью водухопроводов 18 засасывает атмосферный воздух и подает его под давлением через воздухопроводящие пазы 23 вала ведомого водила 16 (фиг. 2) в полость под плоским круглым центральным диском 7 и далее в зазор между ним и периферийным краем 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса. Это исключает возможность попадания частиц препарата под плоский круглый центральный диск 7 и далее в рабочую внутреннюю полость планетарного редуктора 12. Таким образом снижаются потери препарата и, ввиду отсутствия его большой коррозийной активности, повышается надежность работы планетарного редуктора и всего протравливателя семян. Проходящий под давлением через зазор между плоским круглым центральным диском 7 и периферийным краем 8 воздух дополнительно перемешивает частицы препарата с семенами, что повышает равномерность обработки их препаратом,способствует снижению его расхода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
