Плуг

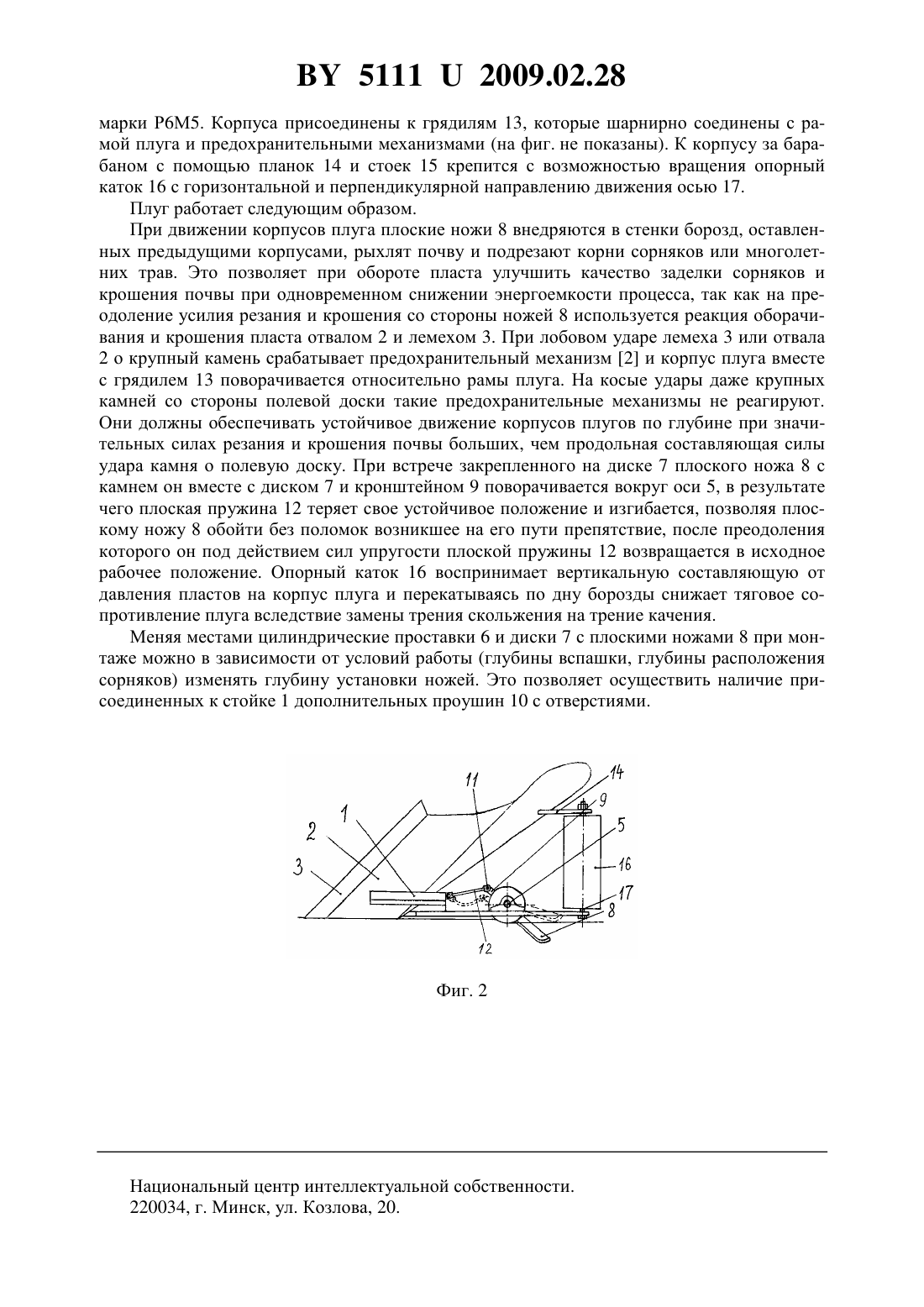

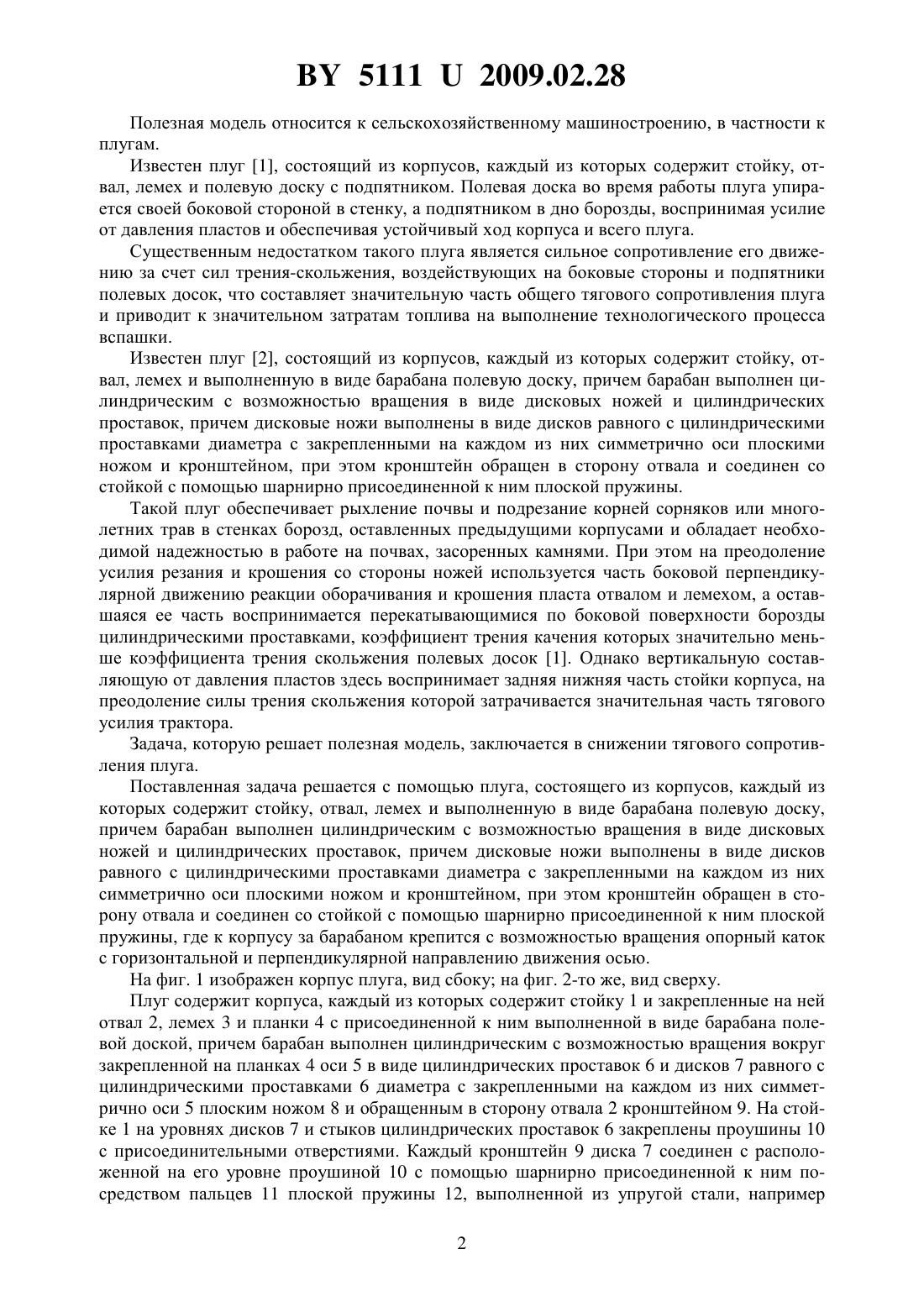

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, состоящий из корпусов, каждый из которых содержит стойку, отвал, лемех и выполненную в виде барабана полевую доску, причем барабан выполнен цилиндрическим с возможностью вращения в виде дисковых ножей и цилиндрических проставок, причем дисковые ножи выполнены в виде дисков равного с цилиндрическими проставками диаметра с закрепленными на каждом из них симметрично оси плоскими ножом и кронштейном, при этом кронштейн обращен в сторону отвала и соединен со стойкой с помощью шарнирно присоединенной к ним плоской пружины, отличающийся тем, что к корпусу за барабаном крепится с возможностью вращения опорный каток с горизонтальной и перпендикулярной направлению движения осью.(56) 1. Клочков В.А., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины. - Мн. Ураджай, 1997. - С. 13-14. 2. Патент на полезную модель РБ 4066 , МПК А 01 В 17/00, 2007. 51112009.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к плугам. Известен плуг 1, состоящий из корпусов, каждый из которых содержит стойку, отвал, лемех и полевую доску с подпятником. Полевая доска во время работы плуга упирается своей боковой стороной в стенку, а подпятником в дно борозды, воспринимая усилие от давления пластов и обеспечивая устойчивый ход корпуса и всего плуга. Существенным недостатком такого плуга является сильное сопротивление его движению за счет сил трения-скольжения, воздействующих на боковые стороны и подпятники полевых досок, что составляет значительную часть общего тягового сопротивления плуга и приводит к значительном затратам топлива на выполнение технологического процесса вспашки. Известен плуг 2, состоящий из корпусов, каждый из которых содержит стойку, отвал, лемех и выполненную в виде барабана полевую доску, причем барабан выполнен цилиндрическим с возможностью вращения в виде дисковых ножей и цилиндрических проставок, причем дисковые ножи выполнены в виде дисков равного с цилиндрическими проставками диаметра с закрепленными на каждом из них симметрично оси плоскими ножом и кронштейном, при этом кронштейн обращен в сторону отвала и соединен со стойкой с помощью шарнирно присоединенной к ним плоской пружины. Такой плуг обеспечивает рыхление почвы и подрезание корней сорняков или многолетних трав в стенках борозд, оставленных предыдущими корпусами и обладает необходимой надежностью в работе на почвах, засоренных камнями. При этом на преодоление усилия резания и крошения со стороны ножей используется часть боковой перпендикулярной движению реакции оборачивания и крошения пласта отвалом и лемехом, а оставшаяся ее часть воспринимается перекатывающимися по боковой поверхности борозды цилиндрическими проставками, коэффициент трения качения которых значительно меньше коэффициента трения скольжения полевых досок 1. Однако вертикальную составляющую от давления пластов здесь воспринимает задняя нижняя часть стойки корпуса, на преодоление силы трения скольжения которой затрачивается значительная часть тягового усилия трактора. Задача, которую решает полезная модель, заключается в снижении тягового сопротивления плуга. Поставленная задача решается с помощью плуга, состоящего из корпусов, каждый из которых содержит стойку, отвал, лемех и выполненную в виде барабана полевую доску,причем барабан выполнен цилиндрическим с возможностью вращения в виде дисковых ножей и цилиндрических проставок, причем дисковые ножи выполнены в виде дисков равного с цилиндрическими проставками диаметра с закрепленными на каждом из них симметрично оси плоскими ножом и кронштейном, при этом кронштейн обращен в сторону отвала и соединен со стойкой с помощью шарнирно присоединенной к ним плоской пружины, где к корпусу за барабаном крепится с возможностью вращения опорный каток с горизонтальной и перпендикулярной направлению движения осью. На фиг. 1 изображен корпус плуга, вид сбоку на фиг. 2-то же, вид сверху. Плуг содержит корпуса, каждый из которых содержит стойку 1 и закрепленные на ней отвал 2, лемех 3 и планки 4 с присоединенной к ним выполненной в виде барабана полевой доской, причем барабан выполнен цилиндрическим с возможностью вращения вокруг закрепленной на планках 4 оси 5 в виде цилиндрических проставок 6 и дисков 7 равного с цилиндрическими проставками 6 диаметра с закрепленными на каждом из них симметрично оси 5 плоским ножом 8 и обращенным в сторону отвала 2 кронштейном 9. На стойке 1 на уровнях дисков 7 и стыков цилиндрических проставок 6 закреплены проушины 10 с присоединительными отверстиями. Каждый кронштейн 9 диска 7 соединен с расположенной на его уровне проушиной 10 с помощью шарнирно присоединенной к ним посредством пальцев 11 плоской пружины 12, выполненной из упругой стали, например 2 51112009.02.28 марки Р 6 М 5. Корпуса присоединены к грядилям 13, которые шарнирно соединены с рамой плуга и предохранительными механизмами (на фиг. не показаны). К корпусу за барабаном с помощью планок 14 и стоек 15 крепится с возможностью вращения опорный каток 16 с горизонтальной и перпендикулярной направлению движения осью 17. Плуг работает следующим образом. При движении корпусов плуга плоские ножи 8 внедряются в стенки борозд, оставленных предыдущими корпусами, рыхлят почву и подрезают корни сорняков или многолетних трав. Это позволяет при обороте пласта улучшить качество заделки сорняков и крошения почвы при одновременном снижении энергоемкости процесса, так как на преодоление усилия резания и крошения со стороны ножей 8 используется реакция оборачивания и крошения пласта отвалом 2 и лемехом 3. При лобовом ударе лемеха 3 или отвала 2 о крупный камень срабатывает предохранительный механизм 2 и корпус плуга вместе с грядилем 13 поворачивается относительно рамы плуга. На косые удары даже крупных камней со стороны полевой доски такие предохранительные механизмы не реагируют. Они должны обеспечивать устойчивое движение корпусов плугов по глубине при значительных силах резания и крошения почвы больших, чем продольная составляющая силы удара камня о полевую доску. При встрече закрепленного на диске 7 плоского ножа 8 с камнем он вместе с диском 7 и кронштейном 9 поворачивается вокруг оси 5, в результате чего плоская пружина 12 теряет свое устойчивое положение и изгибается, позволяя плоскому ножу 8 обойти без поломок возникшее на его пути препятствие, после преодоления которого он под действием сил упругости плоской пружины 12 возвращается в исходное рабочее положение. Опорный каток 16 воспринимает вертикальную составляющую от давления пластов на корпус плуга и перекатываясь по дну борозды снижает тяговое сопротивление плуга вследствие замены трения скольжения на трение качения. Меняя местами цилиндрические проставки 6 и диски 7 с плоскими ножами 8 при монтаже можно в зависимости от условий работы (глубины вспашки, глубины расположения сорняков) изменять глубину установки ножей. Это позволяет осуществить наличие присоединенных к стойке 1 дополнительных проушин 10 с отверстиями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
