Приспособление к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов

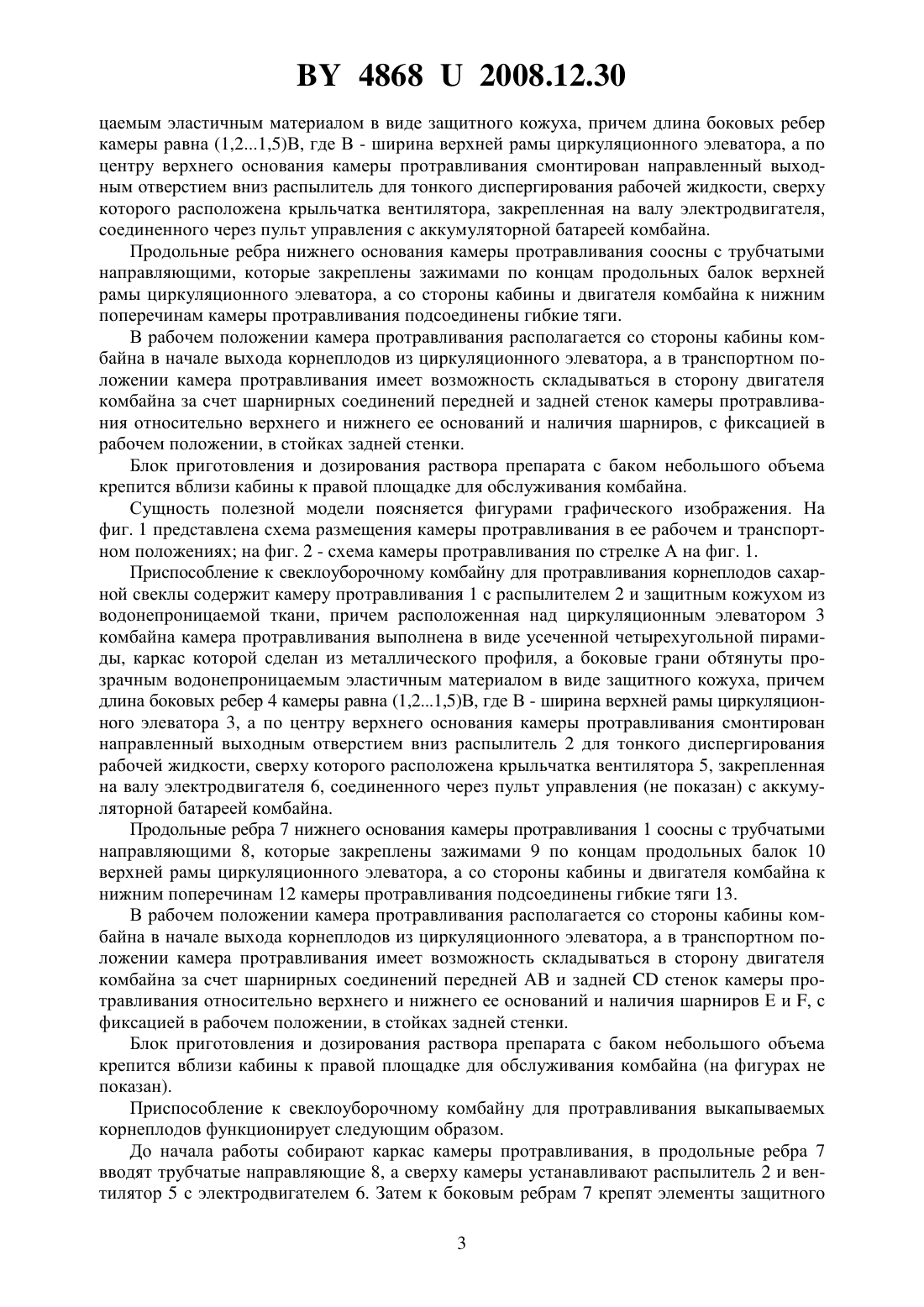

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ К СВЕКЛОУБОРОЧНОМУ КОМБАЙНУ ДЛЯ ПРОТРАВЛИВАНИЯ ВЫКАПЫВАЕМЫХ КОРНЕПЛОДОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Заяц Эдуард Владимирович Свиридов Александр Викторович Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Приспособление к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов сахарной свеклы, содержащее блок приготовления и дозирования раствора препарата, камеру протравливания с распылителями и защитным кожухом из водонепроницаемой ткани, отличающееся тем, что расположенная над циркуляционным элеватором комбайна камера протравливания выполнена в виде усеченной четырехугольной пирамиды, каркас которой сделан из металлического профиля, а боковые грани обтянуты прозрачным водонепроницаемым эластичным материалом в виде защитного кожуха, причем длина боковых ребер камеры равна (1,21,5)В, где В - ширина верхней рамы циркуляционного элеватора, а по центру верхнего основания камеры протравливания смонтирован направленный выходным отверстием вниз распылитель для тонкого диспергирования рабочей жидкости, сверху которого расположена крыльчатка вентилятора, закрепленная на валу электродвигателя, соединенного через пульт управления с аккумуляторной батареей комбайна. 48682008.12.30 2. Приспособление по п. 1, отличающееся тем, что продольные ребра нижнего основания камеры протравливания соосны с трубчатыми направляющими, которые закреплены зажимами по концам продольных балок верхней рамы циркуляционного элеватора, а со стороны кабины и двигателя комбайна к нижним поперечинам камеры протравливания подсоединены гибкие тяги. 3. Приспособление по п. 1, отличающееся тем, что в рабочем положении камера протравливания располагается со стороны кабины комбайна в начале выхода корнеплодов из циркуляционного элеватора, а в транспортном положении камера протравливания имеет возможность складываться в сторону двигателя комбайна за счет шарнирных соединений передней и задней стенок камеры протравливания относительно верхнего и нижнего ее оснований и наличия шарниров, с фиксацией в рабочем положении, в стойках задней стенки. 4. Приспособление по п. 1, отличающееся тем, что блок приготовления и дозирования раствора препарата с баком небольшого объема крепится вблизи кабины к правой площадке для обслуживания комбайна.(56) 1. Патент 4150, 2008 (прототип). 2. Справочник конструктора сельскохозяйственных машин / Под ред. М.И. Кленина. Т. 2. - М. Машиностроение, 1967. - С. 830. Полезная модель относится к сельскому хозяйству, в частности к устройствам для обработки корнеплодов сахарной свеклы микробиологическими препаратами во время уборки перед закладкой корнеплодов на хранение. Известно приспособление к свеклоуборочному комбайну для обработки корнеплодов сахарной свеклы микробиологическими препаратами во время уборки 1, содержащее подсоединенный сзади комбайна блок приготовления и дозирования раствора препарата, а также камеру протравливания с распылителями, размещенную сверху бункера-накопителя над циркуляционным элеватором комбайна, а поверх камеры протравливания установлен кожух из водонепроницаемого материала (прототип). Однако монтируемые в камере протравливания 34 распылители дают повышенный расход жидкости при относительно грубом распыле, что не обеспечивает должное покрытие каплями препарата сходящих с лопастей циркуляционного элеватора корнеплодов свеклы. Кроме того, для перевода распылителей из рабочего положения в транспортное и из транспортного в рабочее нужно обслуживающему лицу подниматься на верхнюю часть циркуляционного элеватора, что представляет определенную сложность. Кроме того, подсоединенный сзади комбайна на прицепном шасси блок приготовления и дозирования раствора препарата ухудшает маневренность уборочного агрегата,снижает его производительность. Заявленная полезная модель направлена на совершенствование приспособления к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов. Сущность полезной модели заключается в следующем. Приспособление к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов сахарной свеклы содержит блок приготовления и дозирования раствора препарата, камеру протравливания с распылителями и защитным кожухом из водонепроницаемой ткани, причем расположенная над циркуляционным элеватором комбайна камера протравливания выполнена в виде усеченной четырехугольной пирамиды, каркас которой сделан из металлического профиля, а боковые грани обтянуты прозрачным водонепрони 2 48682008.12.30 цаемым эластичным материалом в виде защитного кожуха, причем длина боковых ребер камеры равна (1,21,5)В, где В - ширина верхней рамы циркуляционного элеватора, а по центру верхнего основания камеры протравливания смонтирован направленный выходным отверстием вниз распылитель для тонкого диспергирования рабочей жидкости, сверху которого расположена крыльчатка вентилятора, закрепленная на валу электродвигателя,соединенного через пульт управления с аккумуляторной батареей комбайна. Продольные ребра нижнего основания камеры протравливания соосны с трубчатыми направляющими, которые закреплены зажимами по концам продольных балок верхней рамы циркуляционного элеватора, а со стороны кабины и двигателя комбайна к нижним поперечинам камеры протравливания подсоединены гибкие тяги. В рабочем положении камера протравливания располагается со стороны кабины комбайна в начале выхода корнеплодов из циркуляционного элеватора, а в транспортном положении камера протравливания имеет возможность складываться в сторону двигателя комбайна за счет шарнирных соединений передней и задней стенок камеры протравливания относительно верхнего и нижнего ее оснований и наличия шарниров, с фиксацией в рабочем положении, в стойках задней стенки. Блок приготовления и дозирования раствора препарата с баком небольшого объема крепится вблизи кабины к правой площадке для обслуживания комбайна. Сущность полезной модели поясняется фигурами графического изображения. На фиг. 1 представлена схема размещения камеры протравливания в ее рабочем и транспортном положениях на фиг. 2 - схема камеры протравливания по стрелке А на фиг. 1. Приспособление к свеклоуборочному комбайну для протравливания корнеплодов сахарной свеклы содержит камеру протравливания 1 с распылителем 2 и защитным кожухом из водонепроницаемой ткани, причем расположенная над циркуляционным элеватором 3 комбайна камера протравливания выполнена в виде усеченной четырехугольной пирамиды, каркас которой сделан из металлического профиля, а боковые грани обтянуты прозрачным водонепроницаемым эластичным материалом в виде защитного кожуха, причем длина боковых ребер 4 камеры равна (1,21,5)В, где В - ширина верхней рамы циркуляционного элеватора 3, а по центру верхнего основания камеры протравливания смонтирован направленный выходным отверстием вниз распылитель 2 для тонкого диспергирования рабочей жидкости, сверху которого расположена крыльчатка вентилятора 5, закрепленная на валу электродвигателя 6, соединенного через пульт управления (не показан) с аккумуляторной батареей комбайна. Продольные ребра 7 нижнего основания камеры протравливания 1 соосны с трубчатыми направляющими 8, которые закреплены зажимами 9 по концам продольных балок 10 верхней рамы циркуляционного элеватора, а со стороны кабины и двигателя комбайна к нижним поперечинам 12 камеры протравливания подсоединены гибкие тяги 13. В рабочем положении камера протравливания располагается со стороны кабины комбайна в начале выхода корнеплодов из циркуляционного элеватора, а в транспортном положении камера протравливания имеет возможность складываться в сторону двигателя комбайна за счет шарнирных соединений передней АВ и заднейстенок камеры протравливания относительно верхнего и нижнего ее оснований и наличия шарниров Е и , с фиксацией в рабочем положении, в стойках задней стенки. Блок приготовления и дозирования раствора препарата с баком небольшого объема крепится вблизи кабины к правой площадке для обслуживания комбайна (на фигурах не показан). Приспособление к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов функционирует следующим образом. До начала работы собирают каркас камеры протравливания, в продольные ребра 7 вводят трубчатые направляющие 8, а сверху камеры устанавливают распылитель 2 и вентилятор 5 с электродвигателем 6. Затем к боковым ребрам 7 крепят элементы защитного 3 48682008.12.30 кожуха с учетом увеличенного размера его боковых частей для свободного складывания в транспортное положение. После этого поднимают собранную камеру над циркуляционным элеватором 3 комбайна и с помощью зажимов 9 направляющие 8 крепят к продольным балкам 10 верхней рамы циркуляционного элеватора. К поперечинам 12 камеры протравливания подсоединяют гибкие тяги 13 и передвигают протравочную камеру 1 в сторону кабины комбайна,то есть в зону выхода корнеплодов из циркуляционного элеватора в бункер-накопитель. Это рабочее положение, в котором фиксируют камеру 1 с помощью гибких тяг 13. К правой площадке кабины крепят блок приготовления и дозирования раствора, выход насосного агрегата которого с помощью шланга соединяют с распылителем 2. Электродвигатель насосного агрегата этого блока, а также электродвигатель 6 вентилятора 5 соединяют с аккумуляторной батареей, находящейся сзади комбайна, и пультом управления,размещаемым в кабине. В связи с тем, что габариты комбайна с данным приспособлением по высоте превышают допустимые Правилами дорожного движения 4 м, то для перевода камеры протравливания в транспортное положение ее передвигают с помощью гибких тяг 13 в сторону двигателя комбайна из положенияв 1111. Освободив фиксаторы шарниров Е и ,складывают камеру в положение 111111, при котором элементы камеры займут свободное пространство между бункером-накопителем корнеплодов и двигателем комбайна. Для небольших норм расхода рабочей жидкости с высокой дисперсностью распыла в протравочной камере может быть установлен полевой распылитель с сердечником типа 3 2, с. 452. Такой распылитель при давлении 0,5 МПа и диаметре выходного отверстия 1,0 мм обеспечивает расход 0,3 л/мин, а при диаметре 1,25 мм - 0,5 л/мин. Средняя производительность комбайна типа СФ-10-2 по корнеплодам свеклы равна 1 т/мин, поэтому потребуется для часовой его работы 1830 л рабочей жидкости. В этой связи для работы приспособления потребуется относительно небольшой бак с запасом раствора, который может быть смонтирован вблизи кабины на правой площадке для обслуживания комбайна. Вентилятор с электродвигателем может быть взят с комбайна типа Дон-1500, где используется для вентиляции кабины, насосный агрегат с регулятором давления, фильтром,редукционным клапаном и манометром может быть позаимствован с модуля дозирования раствора МДР-3,5, выпускаемого в г. Орше. Продольные ребра 7 нижнего основания могут быть изготовлены из водогазопроводной трубы 403,5, а направляющие 8 - из трубы 323,2. Боковые ребра 4 могут быть из уголков 254, а поперечины 12, элементы шарниров А, В, С, Е, , , а также зажимов 9 из полосы 254. Устойчивое состояние камеры протравливания в рабочем положении обеспечивается за счет жесткой рамки верхнего основания, к которой снизу по углам закреплены проушины шарниров В, С и жесткого соединения поперечин 12 к ребрам 4, а также фиксации шарниров Е иболтами М 6 с гайками-барашками. В остальных шарнирах могут быть установлены пальцы с шайбами и шплинтами. Пальцы могут быть изготовлены из заклепок с полукруглыми головками. Защитный кожух протравочной камеры может быть из полиэтиленовой пленки толщиной 150200 мкм, крепление ее к ребрам 4 может быть осуществлено через просверленные в ребрах отверстия шурупами-саморезами путем зажима пленки между полками ребер 4 и деревянными брусками 1520 мм (не показаны). Боковые стенки кожуха по контурудолжны быть изготовлены с таким расчетом, чтобы не разрывались при их складывании в положение 111111. 48682008.12.30 Электрические соединения электродвигателей приспособления с аккумуляторной батареей комбайна могут быть осуществлены кабелем МКЭШ 235, проложенным в гофрированной трубе 16 мм ПВХ, а пульт управления может быть в виде выключателя А 14-116. Соединение закрепленного сверху протравочной камеры 1 распылителя 2 с насосным агрегатом может быть произведено с помощью шланга 12,53, предназначенного для соединения коммуникаций опрыскивателей. Внедрение данного приспособления в производство позволит улучшить качество обработки выкапываемых корнеплодов сахарной свеклы, снизить расход биологического препарата, уменьшить потери сахароносной массы от кагатной гнили. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
