Плита многопустотная

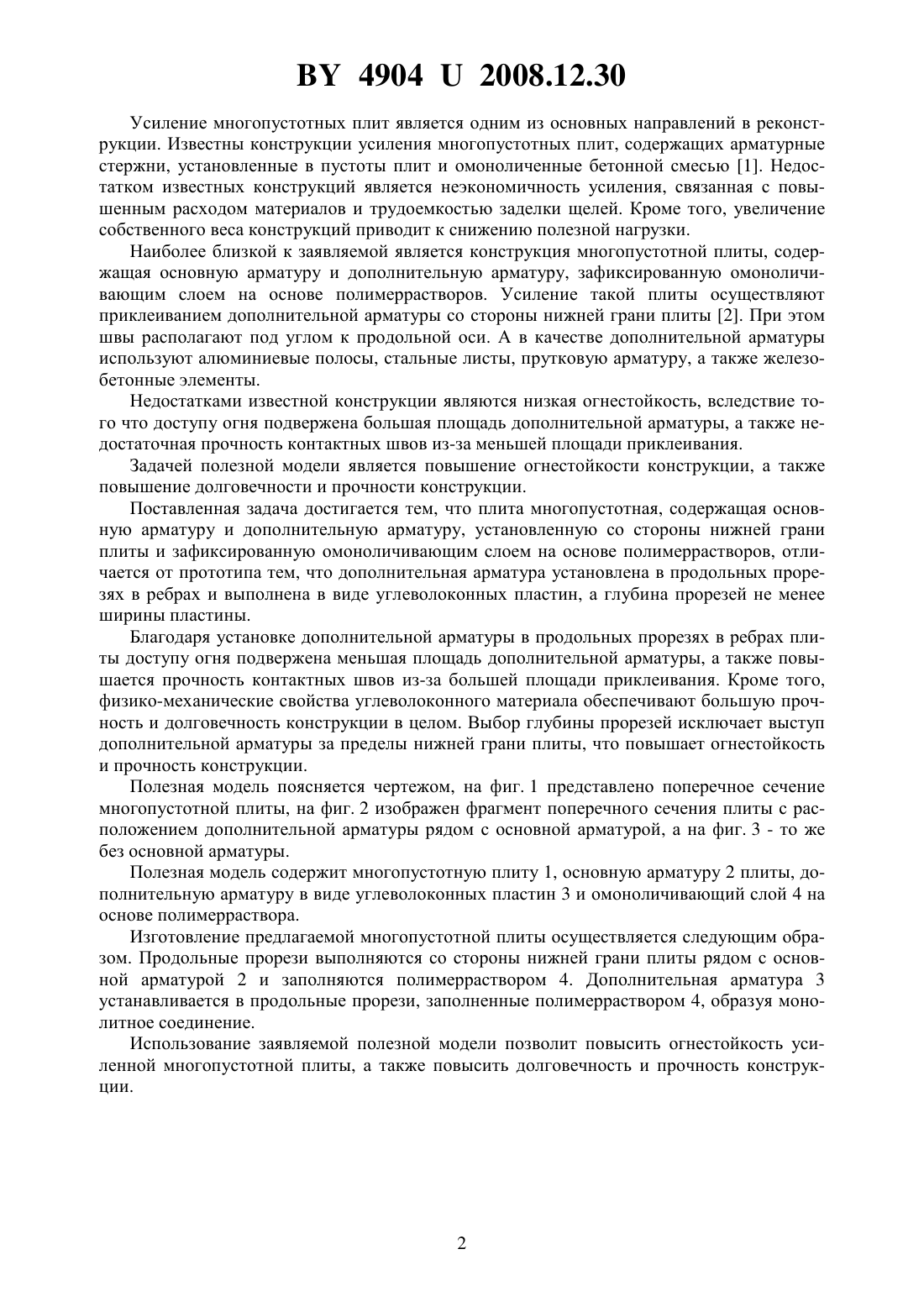

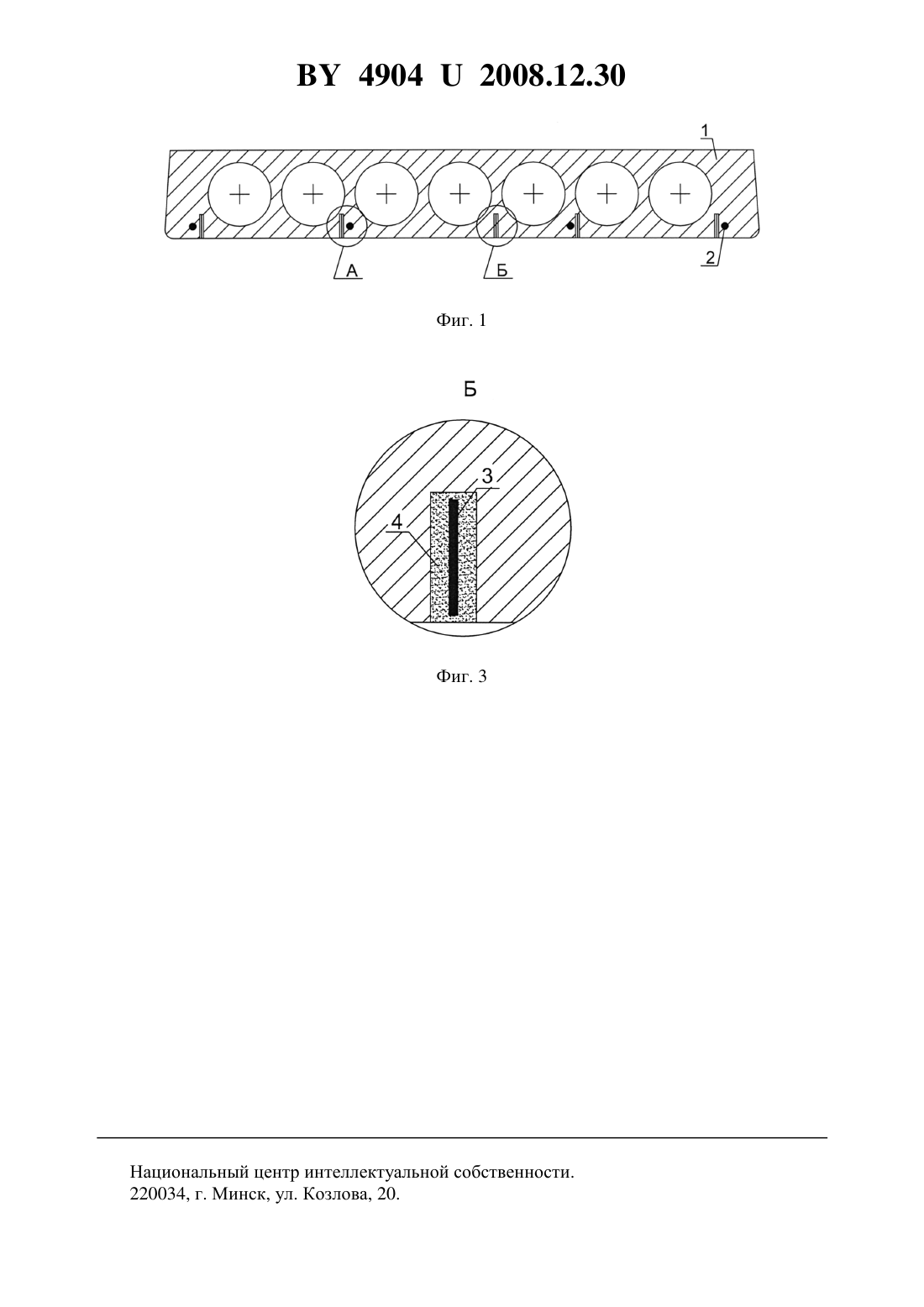

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Жукьян Александр Петрович Лазовский Егор Дмитриевич Сивушенко Никита Сергеевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Плита многопустотная, содержащая основную арматуру и дополнительную арматуру,установленную со стороны нижней грани плиты и зафиксированную омоноличивающим слоем на основе полимеррастворов, отличающаяся тем, что дополнительная арматура установлена в продольных прорезях в ребрах и выполнена в виде углеволоконных пластин, а глубина прорезей не менее ширины пластины. Полезная модель относится к области строительства, в частности к реконструкции и усилению железобетонных конструкций, и найдет применение для усиления железобетонных многопустотных плит. 49042008.12.30 Усиление многопустотных плит является одним из основных направлений в реконструкции. Известны конструкции усиления многопустотных плит, содержащих арматурные стержни, установленные в пустоты плит и омоноличенные бетонной смесью 1. Недостатком известных конструкций является неэкономичность усиления, связанная с повышенным расходом материалов и трудоемкостью заделки щелей. Кроме того, увеличение собственного веса конструкций приводит к снижению полезной нагрузки. Наиболее близкой к заявляемой является конструкция многопустотной плиты, содержащая основную арматуру и дополнительную арматуру, зафиксированную омоноличивающим слоем на основе полимеррастворов. Усиление такой плиты осуществляют приклеиванием дополнительной арматуры со стороны нижней грани плиты 2. При этом швы располагают под углом к продольной оси. А в качестве дополнительной арматуры используют алюминиевые полосы, стальные листы, прутковую арматуру, а также железобетонные элементы. Недостатками известной конструкции являются низкая огнестойкость, вследствие того что доступу огня подвержена большая площадь дополнительной арматуры, а также недостаточная прочность контактных швов из-за меньшей площади приклеивания. Задачей полезной модели является повышение огнестойкости конструкции, а также повышение долговечности и прочности конструкции. Поставленная задача достигается тем, что плита многопустотная, содержащая основную арматуру и дополнительную арматуру, установленную со стороны нижней грани плиты и зафиксированную омоноличивающим слоем на основе полимеррастворов, отличается от прототипа тем, что дополнительная арматура установлена в продольных прорезях в ребрах и выполнена в виде углеволоконных пластин, а глубина прорезей не менее ширины пластины. Благодаря установке дополнительной арматуры в продольных прорезях в ребрах плиты доступу огня подвержена меньшая площадь дополнительной арматуры, а также повышается прочность контактных швов из-за большей площади приклеивания. Кроме того,физико-механические свойства углеволоконного материала обеспечивают большую прочность и долговечность конструкции в целом. Выбор глубины прорезей исключает выступ дополнительной арматуры за пределы нижней грани плиты, что повышает огнестойкость и прочность конструкции. Полезная модель поясняется чертежом, на фиг. 1 представлено поперечное сечение многопустотной плиты, на фиг. 2 изображен фрагмент поперечного сечения плиты с расположением дополнительной арматуры рядом с основной арматурой, а на фиг. 3 - то же без основной арматуры. Полезная модель содержит многопустотную плиту 1, основную арматуру 2 плиты, дополнительную арматуру в виде углеволоконных пластин 3 и омоноличивающий слой 4 на основе полимерраствора. Изготовление предлагаемой многопустотной плиты осуществляется следующим образом. Продольные прорези выполняются со стороны нижней грани плиты рядом с основной арматурой 2 и заполняются полимерраствором 4. Дополнительная арматура 3 устанавливается в продольные прорези, заполненные полимерраствором 4, образуя монолитное соединение. Использование заявляемой полезной модели позволит повысить огнестойкость усиленной многопустотной плиты, а также повысить долговечность и прочность конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
