Устройство для сбора потерь корнеплодов

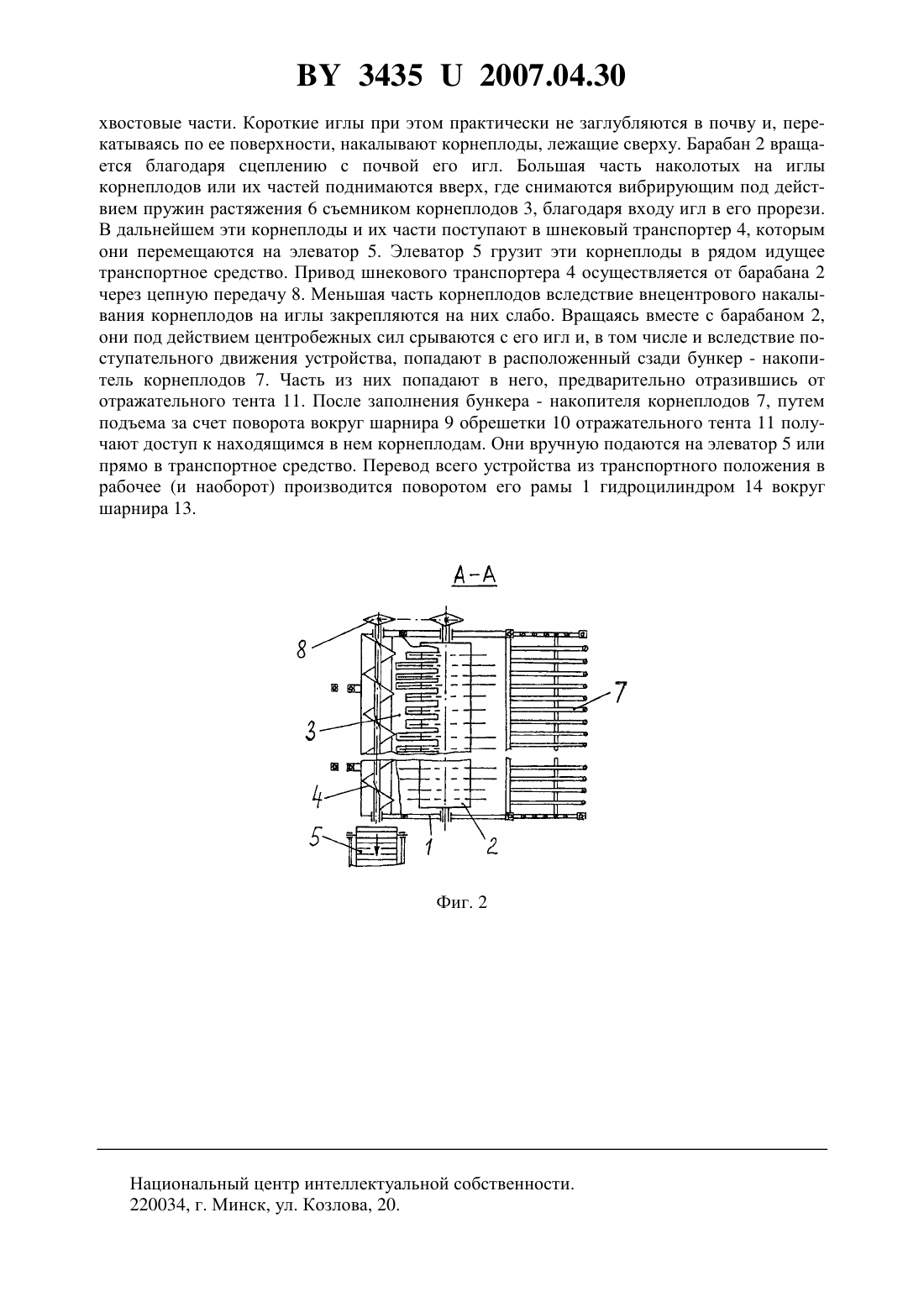

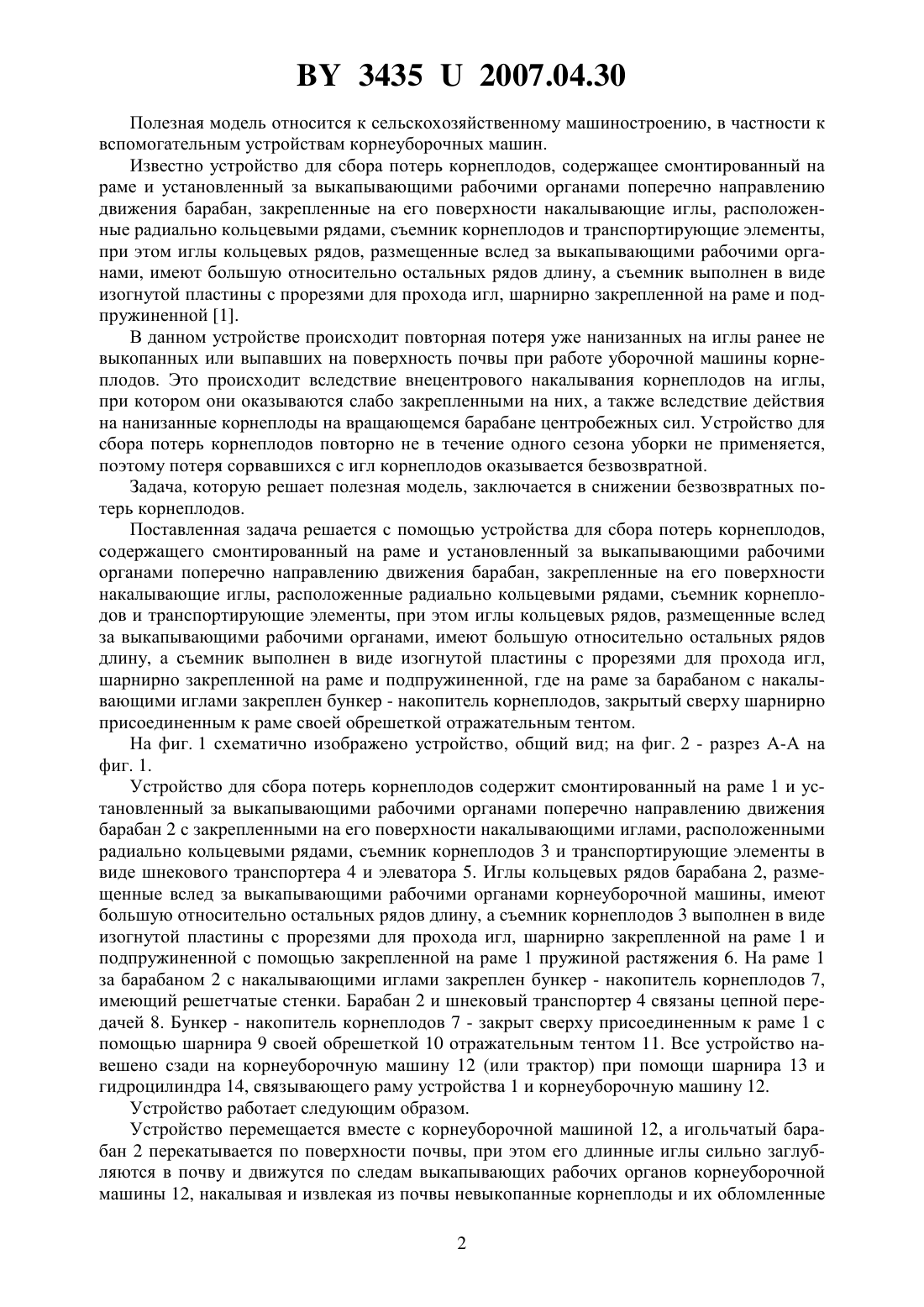

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СБОРА ПОТЕРЬ КОРНЕПЛОДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для сбора потерь корнеплодов, содержащее смонтированный на раме и установленный за выкапывающими рабочими органами поперечно направлению движения барабан, закрепленные на его поверхности накалывающие иглы, расположенные радиально кольцевыми рядами, съемник корнеплодов и транспортирующие элементы, при этом иглы кольцевых рядов, размещенные вслед за выкапывающими рабочими органами,имеют большую относительно остальных рядов длину, а съемник выполнен в виде изогнутой пластины с прорезями для прохода игл, шарнирно закрепленной на раме и подпружиненной, отличающееся тем, что на раме за барабаном с накалывающими иглами закреплен бункер - накопитель корнеплодов, закрытый сверху шарнирно присоединенным к раме своей обрешеткой отражательным тентом. 34352007.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к вспомогательным устройствам корнеуборочных машин. Известно устройство для сбора потерь корнеплодов, содержащее смонтированный на раме и установленный за выкапывающими рабочими органами поперечно направлению движения барабан, закрепленные на его поверхности накалывающие иглы, расположенные радиально кольцевыми рядами, съемник корнеплодов и транспортирующие элементы,при этом иглы кольцевых рядов, размещенные вслед за выкапывающими рабочими органами, имеют большую относительно остальных рядов длину, а съемник выполнен в виде изогнутой пластины с прорезями для прохода игл, шарнирно закрепленной на раме и подпружиненной 1. В данном устройстве происходит повторная потеря уже нанизанных на иглы ранее не выкопанных или выпавших на поверхность почвы при работе уборочной машины корнеплодов. Это происходит вследствие внецентрового накалывания корнеплодов на иглы,при котором они оказываются слабо закрепленными на них, а также вследствие действия на нанизанные корнеплоды на вращающемся барабане центробежных сил. Устройство для сбора потерь корнеплодов повторно не в течение одного сезона уборки не применяется,поэтому потеря сорвавшихся с игл корнеплодов оказывается безвозвратной. Задача, которую решает полезная модель, заключается в снижении безвозвратных потерь корнеплодов. Поставленная задача решается с помощью устройства для сбора потерь корнеплодов,содержащего смонтированный на раме и установленный за выкапывающими рабочими органами поперечно направлению движения барабан, закрепленные на его поверхности накалывающие иглы, расположенные радиально кольцевыми рядами, съемник корнеплодов и транспортирующие элементы, при этом иглы кольцевых рядов, размещенные вслед за выкапывающими рабочими органами, имеют большую относительно остальных рядов длину, а съемник выполнен в виде изогнутой пластины с прорезями для прохода игл,шарнирно закрепленной на раме и подпружиненной, где на раме за барабаном с накалывающими иглами закреплен бункер - накопитель корнеплодов, закрытый сверху шарнирно присоединенным к раме своей обрешеткой отражательным тентом. На фиг. 1 схематично изображено устройство, общий вид на фиг. 2 - разрез А-А на фиг. 1. Устройство для сбора потерь корнеплодов содержит смонтированный на раме 1 и установленный за выкапывающими рабочими органами поперечно направлению движения барабан 2 с закрепленными на его поверхности накалывающими иглами, расположенными радиально кольцевыми рядами, съемник корнеплодов 3 и транспортирующие элементы в виде шнекового транспортера 4 и элеватора 5. Иглы кольцевых рядов барабана 2, размещенные вслед за выкапывающими рабочими органами корнеуборочной машины, имеют большую относительно остальных рядов длину, а съемник корнеплодов 3 выполнен в виде изогнутой пластины с прорезями для прохода игл, шарнирно закрепленной на раме 1 и подпружиненной с помощью закрепленной на раме 1 пружиной растяжения 6. На раме 1 за барабаном 2 с накалывающими иглами закреплен бункер - накопитель корнеплодов 7,имеющий решетчатые стенки. Барабан 2 и шнековый транспортер 4 связаны цепной передачей 8. Бункер - накопитель корнеплодов 7 - закрыт сверху присоединенным к раме 1 с помощью шарнира 9 своей обрешеткой 10 отражательным тентом 11. Все устройство навешено сзади на корнеуборочную машину 12 (или трактор) при помощи шарнира 13 и гидроцилиндра 14, связывающего раму устройства 1 и корнеуборочную машину 12. Устройство работает следующим образом. Устройство перемещается вместе с корнеуборочной машиной 12, а игольчатый барабан 2 перекатывается по поверхности почвы, при этом его длинные иглы сильно заглубляются в почву и движутся по следам выкапывающих рабочих органов корнеуборочной машины 12, накалывая и извлекая из почвы невыкопанные корнеплоды и их обломленные 2 34352007.04.30 хвостовые части. Короткие иглы при этом практически не заглубляются в почву и, перекатываясь по ее поверхности, накалывают корнеплоды, лежащие сверху. Барабан 2 вращается благодаря сцеплению с почвой его игл. Большая часть наколотых на иглы корнеплодов или их частей поднимаются вверх, где снимаются вибрирующим под действием пружин растяжения 6 съемником корнеплодов 3, благодаря входу игл в его прорези. В дальнейшем эти корнеплоды и их части поступают в шнековый транспортер 4, которым они перемещаются на элеватор 5. Элеватор 5 грузит эти корнеплоды в рядом идущее транспортное средство. Привод шнекового транспортера 4 осуществляется от барабана 2 через цепную передачу 8. Меньшая часть корнеплодов вследствие внецентрового накалывания корнеплодов на иглы закрепляются на них слабо. Вращаясь вместе с барабаном 2,они под действием центробежных сил срываются с его игл и, в том числе и вследствие поступательного движения устройства, попадают в расположенный сзади бункер - накопитель корнеплодов 7. Часть из них попадают в него, предварительно отразившись от отражательного тента 11. После заполнения бункера - накопителя корнеплодов 7, путем подъема за счет поворота вокруг шарнира 9 обрешетки 10 отражательного тента 11 получают доступ к находящимся в нем корнеплодам. Они вручную подаются на элеватор 5 или прямо в транспортное средство. Перевод всего устройства из транспортного положения в рабочее (и наоборот) производится поворотом его рамы 1 гидроцилиндром 14 вокруг шарнира 13. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
