Воздушный каскадно-гравитационный трёхпродуктовый классификатор

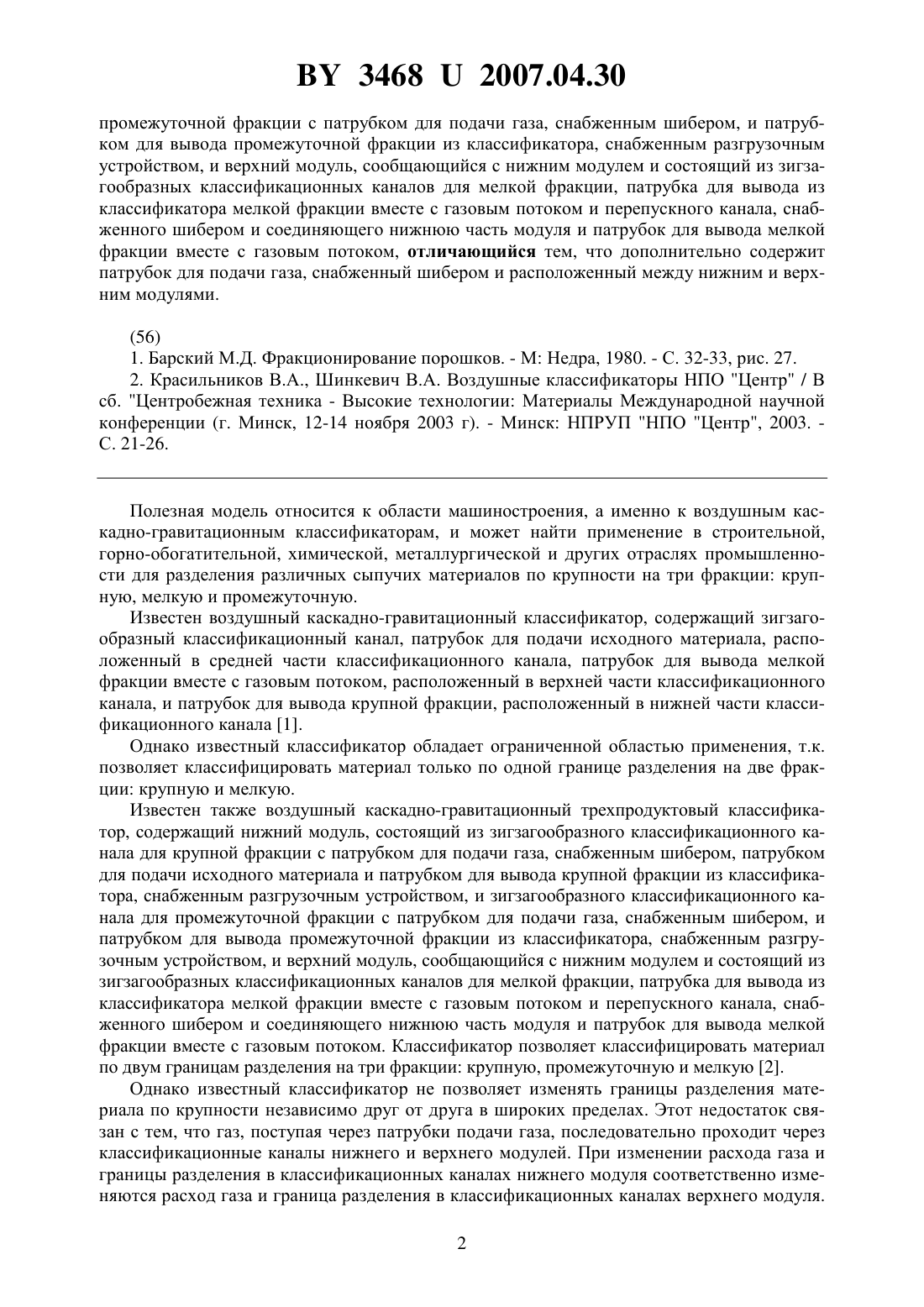

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Воробьв Владимир Васильевич Иванов Евгений Николаевич Красильников Владимир Александрович Таболич Андрей Викторович Шиманович Птр Павлович Шиманович Оксана Петровна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Воздушный каскадно-гравитационный трехпродуктовый классификатор, содержащий нижний модуль, состоящий из зигзагообразного классификационного канала для крупной фракции с патрубком для подачи газа, снабженным шибером, патрубком для подачи исходного материала и патрубком для вывода крупной фракции из классификатора, снабженным разгрузочным устройством, и зигзагообразного классификационного канала для 34682007.04.30 промежуточной фракции с патрубком для подачи газа, снабженным шибером, и патрубком для вывода промежуточной фракции из классификатора, снабженным разгрузочным устройством, и верхний модуль, сообщающийся с нижним модулем и состоящий из зигзагообразных классификационных каналов для мелкой фракции, патрубка для вывода из классификатора мелкой фракции вместе с газовым потоком и перепускного канала, снабженного шибером и соединяющего нижнюю часть модуля и патрубок для вывода мелкой фракции вместе с газовым потоком, отличающийся тем, что дополнительно содержит патрубок для подачи газа, снабженный шибером и расположенный между нижним и верхним модулями.(56) 1. Барский М.Д. Фракционирование порошков. - М Недра, 1980. - С. 32-33, рис. 27. 2. Красильников В.А., Шинкевич В.А. Воздушные классификаторы НПО Центр / В сб. Центробежная техника - Высокие технологии Материалы Международной научной конференции (г. Минск, 12-14 ноября 2003 г). - Минск НПРУП НПО Центр, 2003. С. 21-26. Полезная модель относится к области машиностроения, а именно к воздушным каскадно-гравитационным классификаторам, и может найти применение в строительной,горно-обогатительной, химической, металлургической и других отраслях промышленности для разделения различных сыпучих материалов по крупности на три фракции крупную, мелкую и промежуточную. Известен воздушный каскадно-гравитационный классификатор, содержащий зигзагообразный классификационный канал, патрубок для подачи исходного материала, расположенный в средней части классификационного канала, патрубок для вывода мелкой фракции вместе с газовым потоком, расположенный в верхней части классификационного канала, и патрубок для вывода крупной фракции, расположенный в нижней части классификационного канала 1. Однако известный классификатор обладает ограниченной областью применения, т.к. позволяет классифицировать материал только по одной границе разделения на две фракции крупную и мелкую. Известен также воздушный каскадно-гравитационный трехпродуктовый классификатор, содержащий нижний модуль, состоящий из зигзагообразного классификационного канала для крупной фракции с патрубком для подачи газа, снабженным шибером, патрубком для подачи исходного материала и патрубком для вывода крупной фракции из классификатора, снабженным разгрузочным устройством, и зигзагообразного классификационного канала для промежуточной фракции с патрубком для подачи газа, снабженным шибером, и патрубком для вывода промежуточной фракции из классификатора, снабженным разгрузочным устройством, и верхний модуль, сообщающийся с нижним модулем и состоящий из зигзагообразных классификационных каналов для мелкой фракции, патрубка для вывода из классификатора мелкой фракции вместе с газовым потоком и перепускного канала, снабженного шибером и соединяющего нижнюю часть модуля и патрубок для вывода мелкой фракции вместе с газовым потоком. Классификатор позволяет классифицировать материал по двум границам разделения на три фракции крупную, промежуточную и мелкую 2. Однако известный классификатор не позволяет изменять границы разделения материала по крупности независимо друг от друга в широких пределах. Этот недостаток связан с тем, что газ, поступая через патрубки подачи газа, последовательно проходит через классификационные каналы нижнего и верхнего модулей. При изменении расхода газа и границы разделения в классификационных каналах нижнего модуля соответственно изменяются расход газа и граница разделения в классификационных каналах верхнего модуля. 2 34682007.04.30 Таким образом, границы разделения нижнего и верхнего модулей взаимосвязаны. Перепускной канал не может изменять величину газового потока в верхнем модуле в широких пределах, позволяет только уменьшать расход газа в классификационных каналах, но не позволяет его увеличивать. Задача полезной модели состоит в обеспечении возможности изменения границ разделения материала по крупности в более широких пределах за счет достижения изменения границы разделения материала в классификационных каналах верхнего модуля независимо от границы разделения в классификационных каналах нижнего модуля. Сущность полезной модели заключается в том, что для решения поставленной задачи путем достижения указанного технического результата воздушный каскадно-гравитационный трехпродуктовый классификатор, содержащий нижний модуль, состоящий из зигзагообразного классификационного канала для крупной фракции с патрубком для подачи газа, снабженным шибером, патрубком для подачи исходного материала и патрубком для вывода крупной фракции из классификатора, снабженным разгрузочным устройством,и зигзагообразного классификационного канала для промежуточной фракции с патрубком для подачи газа, снабженным шибером, и патрубком для вывода промежуточной фракции из классификатора, снабженным разгрузочным устройством, и верхний модуль, сообщающийся с нижним модулем и состоящий из зигзагообразных классификационных каналов для мелкой фракции, патрубка для вывода из классификатора мелкой фракции вместе с газовым потоком и перепускного канала, снабженного шибером и соединяющего нижнюю часть модуля и патрубок для вывода мелкой фракции вместе с газовым потоком,отличается тем, что дополнительно содержит патрубок для подачи газа, снабженный шибером и расположенный между нижним и верхним модулями. Полезная модель поясняется чертежами фиг. 1 - общий вид классификатора, разрез в вертикальной плоскости фиг. 2 - вид А на фиг. 1. Воздушный каскадно-гравитационный трехпродуктовый классификатор содержит нижний модуль 1 и верхний модуль 2, между которыми расположен патрубок 3 для подачи газа, снабженный шибером 4. Нижний модуль 1 содержит зигзагообразный классификационный канал 5 для крупной фракции с патрубком 6 для подачи газа, снабженным шибером 7, патрубком 8 для подачи исходного материала и патрубком 9 для вывода крупной фракции из классификатора,снабженным разгрузочным устройством 10, и зигзагообразный классификационный канал 11 для промежуточной фракции с патрубком 12 для подачи газа, снабженным шибером 13,и патрубком 14 для вывода промежуточной фракции из классификатора, снабженным разгрузочным устройством 15. Верхний модуль 2 сообщается с нижним модулем 1 и содержит зигзагообразные классификационные каналы 16 для мелкой фракции, патрубок 17 для вывода из классификатора мелкой фракции вмесите с газовым потоком и перепускной канал 18, снабженный шибером 19 и соединяющий нижнюю часть модуля 2 и патрубок 17. Разгрузочные устройства 10 и 15 могут быть выполнены в виде затвора типа мигалка. Полезную модель используют следующим образом. На выходе патрубка 17 для вывода мелкой фракции вместе с газовым потоком создают разряжение (например вентилятором, на чертежах не показан), благодаря которому в классификационных каналах 5, 11 и 16 появляется газовый поток, двигающийся снизу вверх. Разгрузочные устройства 10 и 15 препятствуют попаданию избыточного газа в классификационные каналы 5 и 11. Через патрубок 8 в зигзагообразный классификационный канал 5 для крупной фракции подают исходный материал. В классификационном канале 5 на частицы исходного материала воздействуют две противоположно направленные силы снизу вверх - сила газового потока, сверху вниз гравитационная сила. Воздействие гравитационной силы на крупные частицы преобладает 3 34682007.04.30 над воздействием силы газового потока. Поэтому крупные частицы перемещаются вниз по зигзагообразным стенкам, очищаются от частиц промежуточного размера и мелких частиц, образуя крупную фракцию исходного материала, и накапливаются в патрубке 9 благодаря разгрузочному устройству 10. При достижении определенной массы материала разгрузочное устройство 10 открывается и часть материала выводится из классификатора. Оставшаяся часть материала препятствует попаданию избыточного газа в классификационный канал 5. При снижении в патрубке 9 массы материала до определенного значения разгрузочное устройство 10 закрывается. Воздействие силы газового потока в классификационном канале 5 на частицы промежуточного размера и мелкие частицы преобладает над воздействием гравитационной силы. Поэтому они перемещаются в верхний модуль 2 и попадают в зигзагообразные классификационные каналы 16. Поперечное сечение классификационных каналов 16 превышает поперечное сечение классификационных каналов 5 и 11, поэтому в классификационных каналах 16 скорость газового потока снижается и происходит дальнейшая классификация материала. Воздействие гравитационной силы в классификационных каналах 16 на частицы промежуточного размера преобладает над воздействием силы газового потока. Поэтому они перемещаются вниз, попадают в зигзагообразный классификационный канал 11, в котором, перекатываясь по зигзагообразным стенкам, дополнительно очищаются от мелких частиц, образуют промежуточную фракцию исходного материала, которая накапливается в патрубке 14 благодаря разгрузочному устройству 15. При достижении определенной массы материала разгрузочное устройство 15 открывается и часть материала выводится из классификатора. Оставшаяся часть материала препятствует попаданию избыточного газа в классификационный канал 11. При снижении в патрубке 14 массы материала до определенного значения разгрузочное устройство 15 закрывается. Воздействие силы газового потока в классификационных каналах 16 на мелкие частицы преобладает над воздействием гравитационной силы, поэтому они перемещаются вверх, образуют мелкую фракцию исходного материала, которая через патрубок 17 вместе с газовым потоком выводится из классификатора. Дополнительный патрубок 3, снабженный шибером 4, позволяет увеличивать расход газа в классификационных каналах 16 верхнегомодуля 2, не изменяя расход газа в классификационном канале 5 для крупной фракции. Соответственно увеличивается верхняя граница разделения, но не изменяется нижняя граница. Изменение нижней границы разделения без изменения верхней границы осуществляют путем увеличения расхода газа в классификационном канале 5 путем открытия шибера 7 патрубка 6. Для того чтобы при этом расход газа в классификационных каналах 16 не увеличивался, открывают шибер 19 перепускного канала 18. При необходимости увеличить объем газового потока через классификационные каналы 16 шибер 19 закрывают. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
