Устройство ультразвуковое для заполнения дентинных канальцев корня зуба пломбировочными пастами

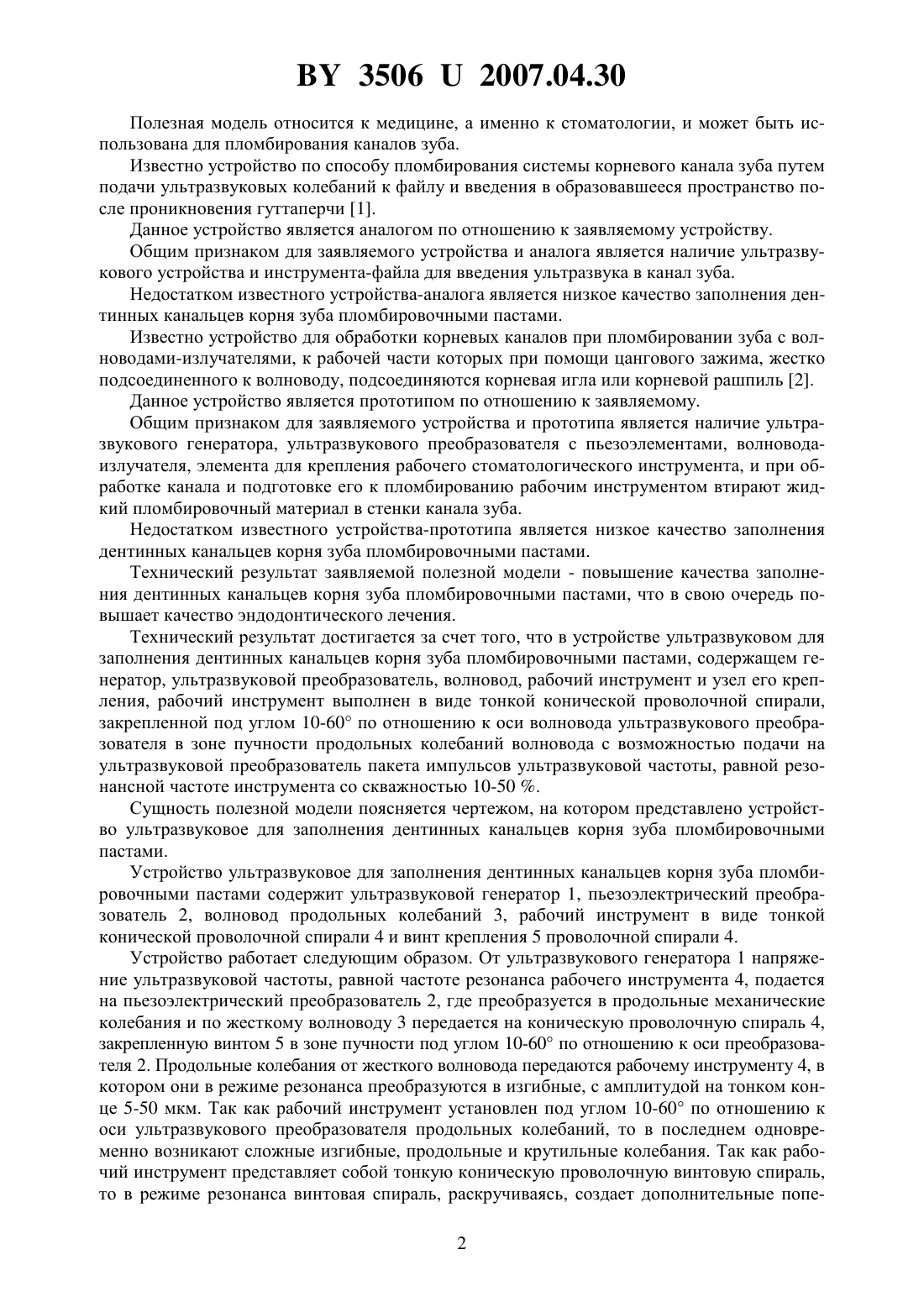

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО УЛЬТРАЗВУКОВОЕ ДЛЯ ЗАПОЛНЕНИЯ ДЕНТИННЫХ КАНАЛЬЦЕВ КОРНЯ ЗУБА ПЛОМБИРОВОЧНЫМИ ПАСТАМИ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Минченя Ольга Вениаминовна Можейко Татьяна Викторовна(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Устройство ультразвуковое для заполнения дентинных канальцев корня зуба пломбировочными пастами, содержащее генератор, ультразвуковой преобразователь, волновод,рабочий инструмент и узел его крепления, отличающееся тем, что рабочий инструмент выполнен в виде тонкой конической проволочной спирали, закрепленной под углом 10-60 по отношению к оси волновода ультразвукового преобразователя в зоне пучности продольных колебаний волновода с возможностью подачи на ультразвуковой преобразователь пакета импульсов ультразвуковой частоты, равной резонансной частоте инструмента со скважностью 10-50 . 35062007.04.30 Полезная модель относится к медицине, а именно к стоматологии, и может быть использована для пломбирования каналов зуба. Известно устройство по способу пломбирования системы корневого канала зуба путем подачи ультразвуковых колебаний к файлу и введения в образовавшееся пространство после проникновения гуттаперчи 1. Данное устройство является аналогом по отношению к заявляемому устройству. Общим признаком для заявляемого устройства и аналога является наличие ультразвукового устройства и инструмента-файла для введения ультразвука в канал зуба. Недостатком известного устройства-аналога является низкое качество заполнения дентинных канальцев корня зуба пломбировочными пастами. Известно устройство для обработки корневых каналов при пломбировании зуба с волноводами-излучателями, к рабочей части которых при помощи цангового зажима, жестко подсоединенного к волноводу, подсоединяются корневая игла или корневой рашпиль 2. Данное устройство является прототипом по отношению к заявляемому. Общим признаком для заявляемого устройства и прототипа является наличие ультразвукового генератора, ультразвукового преобразователя с пьезоэлементами, волноводаизлучателя, элемента для крепления рабочего стоматологического инструмента, и при обработке канала и подготовке его к пломбированию рабочим инструментом втирают жидкий пломбировочный материал в стенки канала зуба. Недостатком известного устройства-прототипа является низкое качество заполнения дентинных канальцев корня зуба пломбировочными пастами. Технический результат заявляемой полезной модели - повышение качества заполнения дентинных канальцев корня зуба пломбировочными пастами, что в свою очередь повышает качество эндодонтического лечения. Технический результат достигается за счет того, что в устройстве ультразвуковом для заполнения дентинных канальцев корня зуба пломбировочными пастами, содержащем генератор, ультразвуковой преобразователь, волновод, рабочий инструмент и узел его крепления, рабочий инструмент выполнен в виде тонкой конической проволочной спирали,закрепленной под углом 10-60 по отношению к оси волновода ультразвукового преобразователя в зоне пучности продольных колебаний волновода с возможностью подачи на ультразвуковой преобразователь пакета импульсов ультразвуковой частоты, равной резонансной частоте инструмента со скважностью 10-50 . Сущность полезной модели поясняется чертежом, на котором представлено устройство ультразвуковое для заполнения дентинных канальцев корня зуба пломбировочными пастами. Устройство ультразвуковое для заполнения дентинных канальцев корня зуба пломбировочными пастами содержит ультразвуковой генератор 1, пьезоэлектрический преобразователь 2, волновод продольных колебаний 3, рабочий инструмент в виде тонкой конической проволочной спирали 4 и винт крепления 5 проволочной спирали 4. Устройство работает следующим образом. От ультразвукового генератора 1 напряжение ультразвуковой частоты, равной частоте резонанса рабочего инструмента 4, подается на пьезоэлектрический преобразователь 2, где преобразуется в продольные механические колебания и по жесткому волноводу 3 передается на коническую проволочную спираль 4,закрепленную винтом 5 в зоне пучности под углом 10-60 по отношению к оси преобразователя 2. Продольные колебания от жесткого волновода передаются рабочему инструменту 4, в котором они в режиме резонанса преобразуются в изгибные, с амплитудой на тонком конце 5-50 мкм. Так как рабочий инструмент установлен под углом 10-60 по отношению к оси ультразвукового преобразователя продольных колебаний, то в последнем одновременно возникают сложные изгибные, продольные и крутильные колебания. Так как рабочий инструмент представляет собой тонкую коническую проволочную винтовую спираль,то в режиме резонанса винтовая спираль, раскручиваясь, создает дополнительные попе 2 35062007.04.30 речные колебания витков рабочего инструмента, способствующие созданию в жидкой пломбировочной пасте поперечных волн, повышающих качество заполнения дентинных канальцев корня зуба пломбировочными пастами. Для исключения разогрева рабочего инструмента на ультразвуковой преобразователь подают пакет импульсов ультразвуковой частоты со скважностью 10-50 . Пример. Требуется заполнить дентинные канальцы корня зуба пломбировочными пастами. Для этого определяют геометрию канала, рабочую длину канала, осуществляют его препарирование и корневой канал заполняют пломбировочной пастой. В канал вводится рабочий инструмент, закрепленный на ультразвуковом преобразователе, включается ультразвуковой генератор и в режиме резонанса осуществляют заполнение дентинных канальцев корня зуба пломбировочной пастой. Таким образом, заявляемое устройство позволяет получить следующий технический результат обеспечить качественное заполнение пломбировочной пастой дентинных канальцев корня зуба, что в свою очередь повышает качество эндодонтического лечения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
