Центробежный классификатор

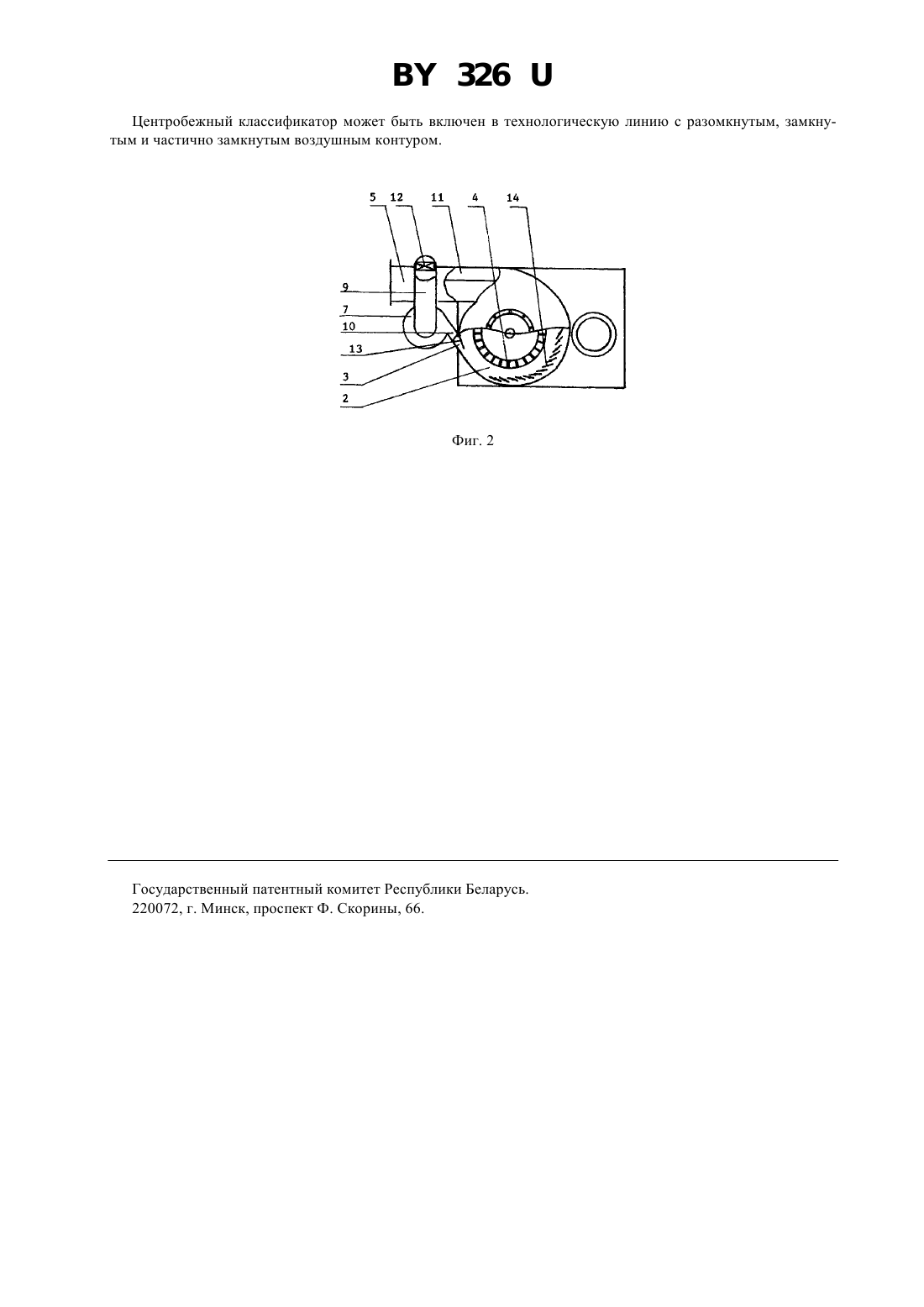

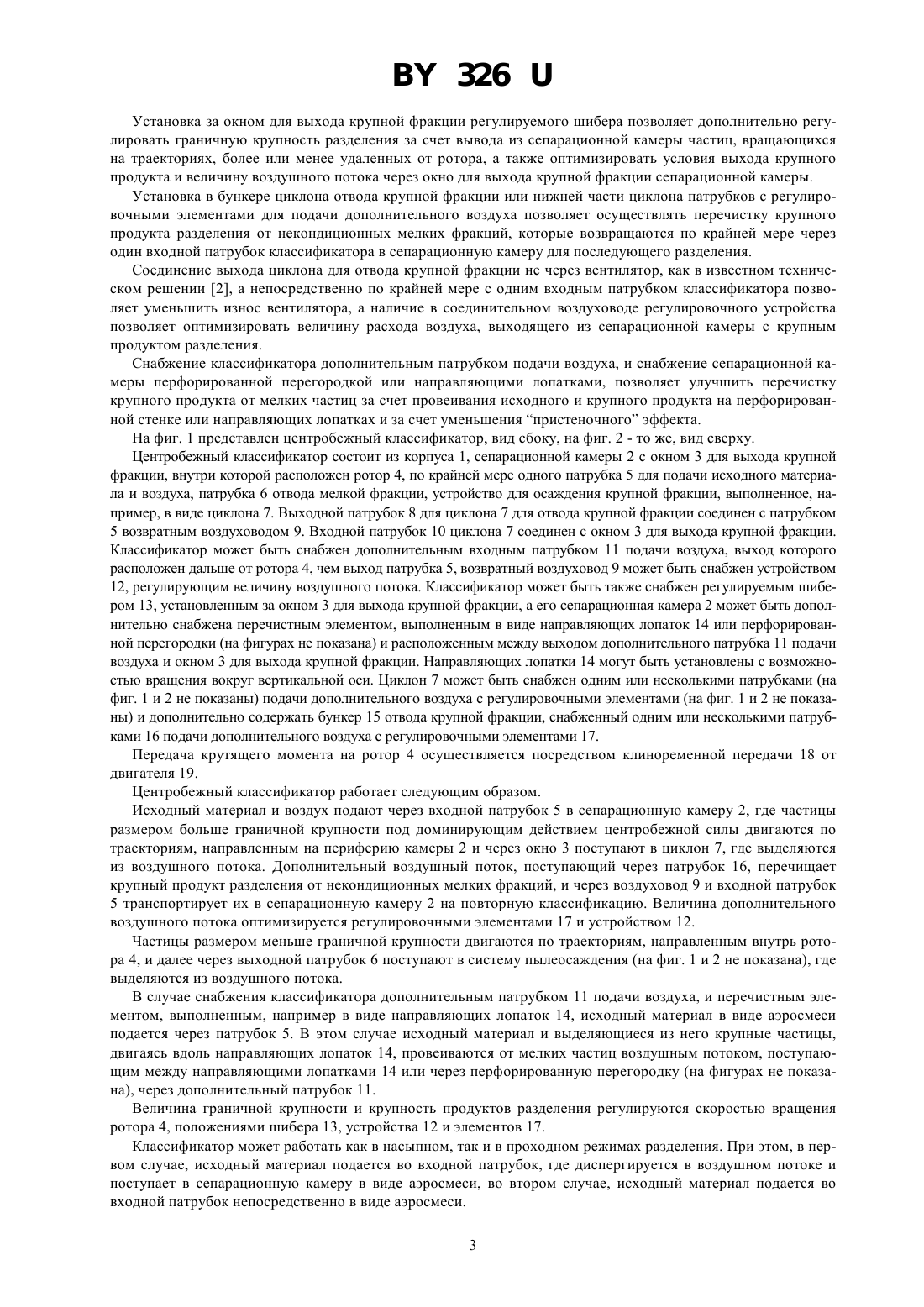

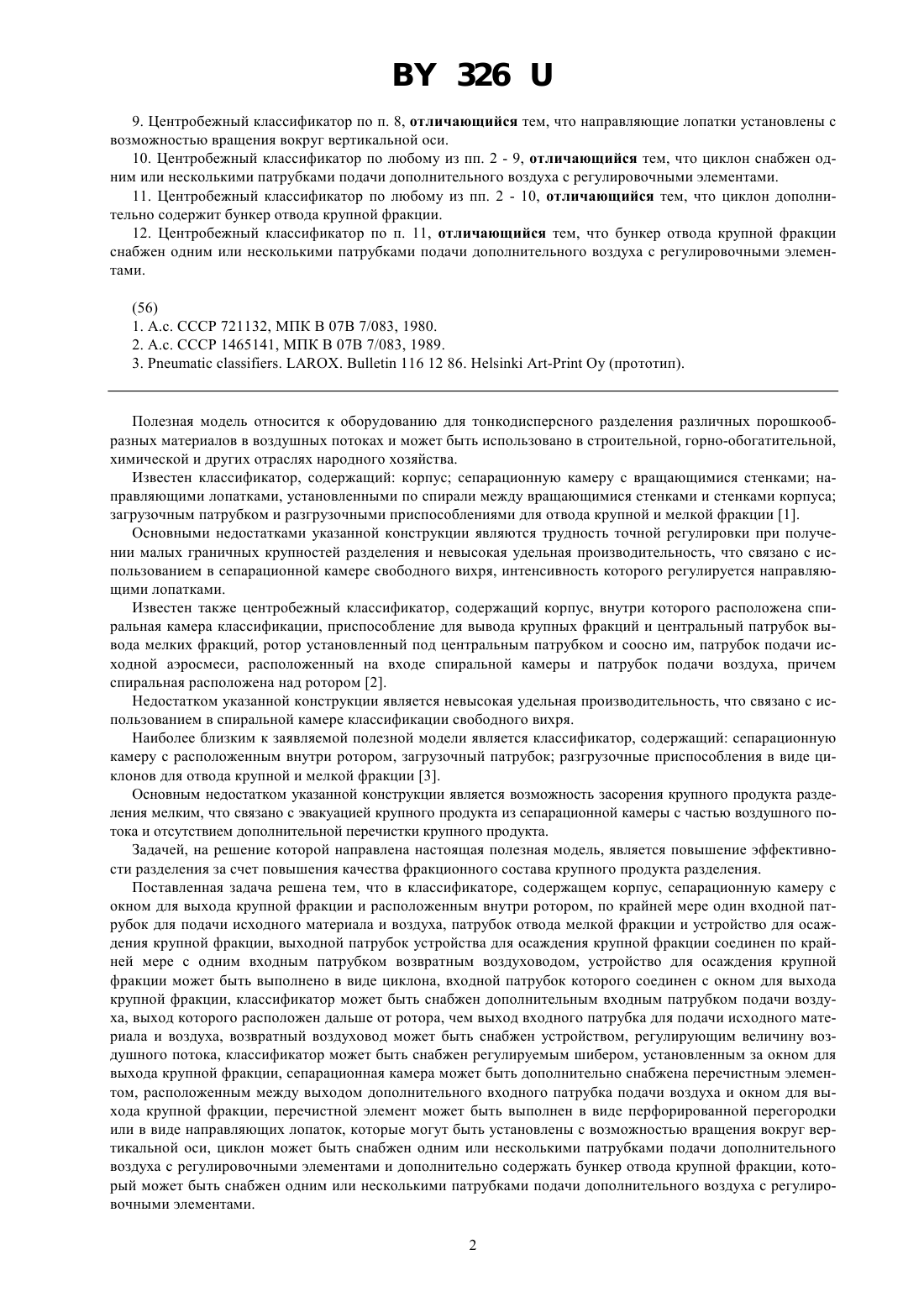

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Фогелев Владимир сеньевич(57) 1. Центробежный классификатор, содержащий корпус, сепарационную камеру с окном для выхода крупной фракции и расположенным внутри ротором, по крайней мере один входной патрубок для подачи исходного материала и воздуха, патрубок отвода мелкой фракции и устройство для осаждения крупной фракции,отличающийся тем, что выходной патрубок устройства для осаждения крупной фракции соединен по крайней мере с одним входным патрубком возвратным воздуховодом. 2. Центробежный классификатор, по п. 1, отличающийся тем, что устройство для осаждения крупной фракции выполнено в виде циклона, входной патрубок которого соединен с окном для выхода крупной фракции. 3. Центробежный классификатор, по п. 1 или 2, отличающийся тем, что он снабжен дополнительным входным патрубком подачи воздуха, выход которого расположен дальше от ротора, чем выход входного патрубка для подачи исходного материала и воздуха. 4. Центробежный классификатор по любому из предшествующих пунктов, отличающийся тем, что возвратный воздуховод снабжен устройством, регулирующим величину воздушного потока. 5. Центробежный классификатор по любому из предшествующих пунктов, отличающийся тем, что классификатор снабжен регулируемым шибером, установленным за окном для выхода крупной фракции. 6. Центробежный классификатор по любому из предшествующих пунктов, отличающийся тем, что сепарационная камера дополнительно снабжена перечистным элементом, расположенным между выходом дополнительного входного патрубка подачи воздуха и окном для выхода крупной фракции. 7. Центробежный классификатор по п. 6, отличающийся тем, что перечистной элемент выполнен в виде перфорированной перегородки. Фиг. 1 8. Центробежный классификатор по п. 6, отличающийся тем, что перечистной элемент выполнен в виде направляющих лопаток. 3269. Центробежный классификатор по п. 8, отличающийся тем, что направляющие лопатки установлены с возможностью вращения вокруг вертикальной оси. 10. Центробежный классификатор по любому из пп. 2 - 9, отличающийся тем, что циклон снабжен одним или несколькими патрубками подачи дополнительного воздуха с регулировочными элементами. 11. Центробежный классификатор по любому из пп. 2 - 10, отличающийся тем, что циклон дополнительно содержит бункер отвода крупной фракции. 12. Центробежный классификатор по п. 11, отличающийся тем, что бункер отвода крупной фракции снабжен одним или несколькими патрубками подачи дополнительного воздуха с регулировочными элементами. Полезная модель относится к оборудованию для тонкодисперсного разделения различных порошкообразных материалов в воздушных потоках и может быть использовано в строительной, горно-обогатительной,химической и других отраслях народного хозяйства. Известен классификатор, содержащий корпус сепарационную камеру с вращающимися стенками направляющими лопатками, установленными по спирали между вращающимися стенками и стенками корпуса загрузочным патрубком и разгрузочными приспособлениями для отвода крупной и мелкой фракции 1. Основными недостатками указанной конструкции являются трудность точной регулировки при получении малых граничных крупностей разделения и невысокая удельная производительность, что связано с использованием в сепарационной камере свободного вихря, интенсивность которого регулируется направляющими лопатками. Известен также центробежный классификатор, содержащий корпус, внутри которого расположена спиральная камера классификации, приспособление для вывода крупных фракций и центральный патрубок вывода мелких фракций, ротор установленный под центральным патрубком и соосно им, патрубок подачи исходной аэросмеси, расположенный на входе спиральной камеры и патрубок подачи воздуха, причем спиральная расположена над ротором 2. Недостатком указанной конструкции является невысокая удельная производительность, что связано с использованием в спиральной камере классификации свободного вихря. Наиболее близким к заявляемой полезной модели является классификатор, содержащий сепарационную камеру с расположенным внутри ротором, загрузочный патрубок разгрузочные приспособления в виде циклонов для отвода крупной и мелкой фракции 3. Основным недостатком указанной конструкции является возможность засорения крупного продукта разделения мелким, что связано с эвакуацией крупного продукта из сепарационной камеры с частью воздушного потока и отсутствием дополнительной перечистки крупного продукта. Задачей, на решение которой направлена настоящая полезная модель, является повышение эффективности разделения за счет повышения качества фракционного состава крупного продукта разделения. Поставленная задача решена тем, что в классификаторе, содержащем корпус, сепарационную камеру с окном для выхода крупной фракции и расположенным внутри ротором, по крайней мере один входной патрубок для подачи исходного материала и воздуха, патрубок отвода мелкой фракции и устройство для осаждения крупной фракции, выходной патрубок устройства для осаждения крупной фракции соединен по крайней мере с одним входным патрубком возвратным воздуховодом, устройство для осаждения крупной фракции может быть выполнено в виде циклона, входной патрубок которого соединен с окном для выхода крупной фракции, классификатор может быть снабжен дополнительным входным патрубком подачи воздуха, выход которого расположен дальше от ротора, чем выход входного патрубка для подачи исходного материала и воздуха, возвратный воздуховод может быть снабжен устройством, регулирующим величину воздушного потока, классификатор может быть снабжен регулируемым шибером, установленным за окном для выхода крупной фракции, сепарационная камера может быть дополнительно снабжена перечистным элементом, расположенным между выходом дополнительного входного патрубка подачи воздуха и окном для выхода крупной фракции, перечистной элемент может быть выполнен в виде перфорированной перегородки или в виде направляющих лопаток, которые могут быть установлены с возможностью вращения вокруг вертикальной оси, циклон может быть снабжен одним или несколькими патрубками подачи дополнительного воздуха с регулировочными элементами и дополнительно содержать бункер отвода крупной фракции, который может быть снабжен одним или несколькими патрубками подачи дополнительного воздуха с регулировочными элементами. 2 326 Установка за окном для выхода крупной фракции регулируемого шибера позволяет дополнительно регулировать граничную крупность разделения за счет вывода из сепарационной камеры частиц, вращающихся на траекториях, более или менее удаленных от ротора, а также оптимизировать условия выхода крупного продукта и величину воздушного потока через окно для выхода крупной фракции сепарационной камеры. Установка в бункере циклона отвода крупной фракции или нижней части циклона патрубков с регулировочными элементами для подачи дополнительного воздуха позволяет осуществлять перечистку крупного продукта разделения от некондиционных мелких фракций, которые возвращаются по крайней мере через один входной патрубок классификатора в сепарационную камеру для последующего разделения. Соединение выхода циклона для отвода крупной фракции не через вентилятор, как в известном техническом решении 2, а непосредственно по крайней мере с одним входным патрубком классификатора позволяет уменьшить износ вентилятора, а наличие в соединительном воздуховоде регулировочного устройства позволяет оптимизировать величину расхода воздуха, выходящего из сепарационной камеры с крупным продуктом разделения. Снабжение классификатора дополнительным патрубком подачи воздуха, и снабжение сепарационной камеры перфорированной перегородкой или направляющими лопатками, позволяет улучшить перечистку крупного продукта от мелких частиц за счет провеивания исходного и крупного продукта на перфорированной стенке или направляющих лопатках и за счет уменьшения пристеночного эффекта. На фиг. 1 представлен центробежный классификатор, вид сбоку, на фиг. 2 - то же, вид сверху. Центробежный классификатор состоит из корпуса 1, сепарационной камеры 2 с окном 3 для выхода крупной фракции, внутри которой расположен ротор 4, по крайней мере одного патрубка 5 для подачи исходного материала и воздуха, патрубка 6 отвода мелкой фракции, устройство для осаждения крупной фракции, выполненное, например, в виде циклона 7. Выходной патрубок 8 для циклона 7 для отвода крупной фракции соединен с патрубком 5 возвратным воздуховодом 9. Входной патрубок 10 циклона 7 соединен с окном 3 для выхода крупной фракции. Классификатор может быть снабжен дополнительным входным патрубком 11 подачи воздуха, выход которого расположен дальше от ротора 4, чем выход патрубка 5, возвратный воздуховод 9 может быть снабжен устройством 12, регулирующим величину воздушного потока. Классификатор может быть также снабжен регулируемым шибером 13, установленным за окном 3 для выхода крупной фракции, а его сепарационная камера 2 может быть дополнительно снабжена перечистным элементом, выполненным в виде направляющих лопаток 14 или перфорированной перегородки (на фигурах не показана) и расположенным между выходом дополнительного патрубка 11 подачи воздуха и окном 3 для выхода крупной фракции. Направляющих лопатки 14 могут быть установлены с возможностью вращения вокруг вертикальной оси. Циклон 7 может быть снабжен одним или несколькими патрубками (на фиг. 1 и 2 не показаны) подачи дополнительного воздуха с регулировочными элементами (на фиг. 1 и 2 не показаны) и дополнительно содержать бункер 15 отвода крупной фракции, снабженный одним или несколькими патрубками 16 подачи дополнительного воздуха с регулировочными элементами 17. Передача крутящего момента на ротор 4 осуществляется посредством клиноременной передачи 18 от двигателя 19. Центробежный классификатор работает следующим образом. Исходный материал и воздух подают через входной патрубок 5 в сепарационную камеру 2, где частицы размером больше граничной крупности под доминирующим действием центробежной силы двигаются по траекториям, направленным на периферию камеры 2 и через окно 3 поступают в циклон 7, где выделяются из воздушного потока. Дополнительный воздушный поток, поступающий через патрубок 16, перечищает крупный продукт разделения от некондиционных мелких фракций, и через воздуховод 9 и входной патрубок 5 транспортирует их в сепарационную камеру 2 на повторную классификацию. Величина дополнительного воздушного потока оптимизируется регулировочными элементами 17 и устройством 12. Частицы размером меньше граничной крупности двигаются по траекториям, направленным внутрь ротора 4, и далее через выходной патрубок 6 поступают в систему пылеосаждения (на фиг. 1 и 2 не показана), где выделяются из воздушного потока. В случае снабжения классификатора дополнительным патрубком 11 подачи воздуха, и перечистным элементом, выполненным, например в виде направляющих лопаток 14, исходный материал в виде аэросмеси подается через патрубок 5. В этом случае исходный материал и выделяющиеся из него крупные частицы,двигаясь вдоль направляющих лопаток 14, провеиваются от мелких частиц воздушным потоком, поступающим между направляющими лопатками 14 или через перфорированную перегородку (на фигурах не показана), через дополнительный патрубок 11. Величина граничной крупности и крупность продуктов разделения регулируются скоростью вращения ротора 4, положениями шибера 13, устройства 12 и элементов 17. Классификатор может работать как в насыпном, так и в проходном режимах разделения. При этом, в первом случае, исходный материал подается во входной патрубок, где диспергируется в воздушном потоке и поступает в сепарационную камеру в виде аэросмеси, во втором случае, исходный материал подается во входной патрубок непосредственно в виде аэросмеси. 3 326 Центробежный классификатор может быть включен в технологическую линию с разомкнутым, замкнутым и частично замкнутым воздушным контуром. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
