Резервуар для жидкостей

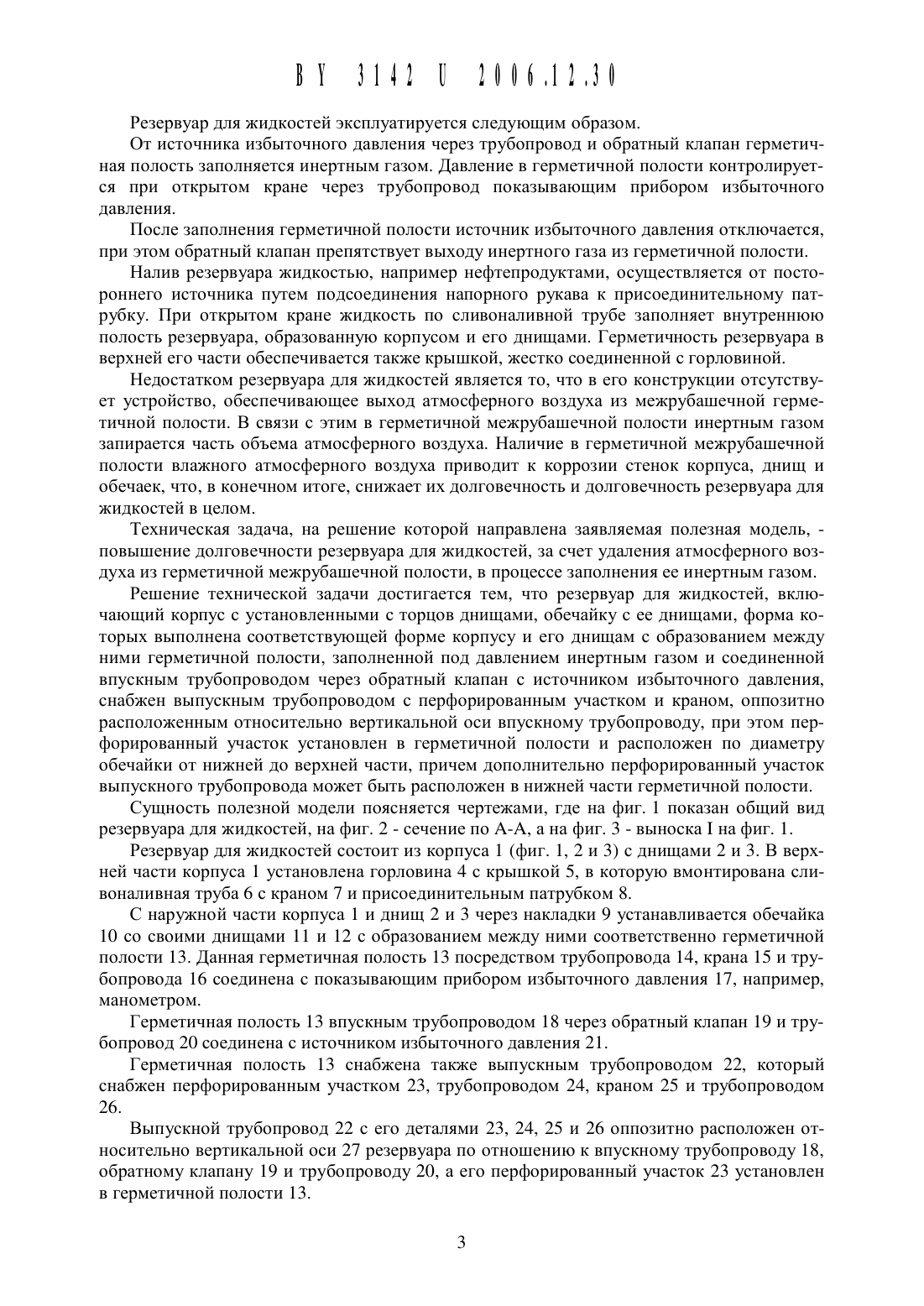

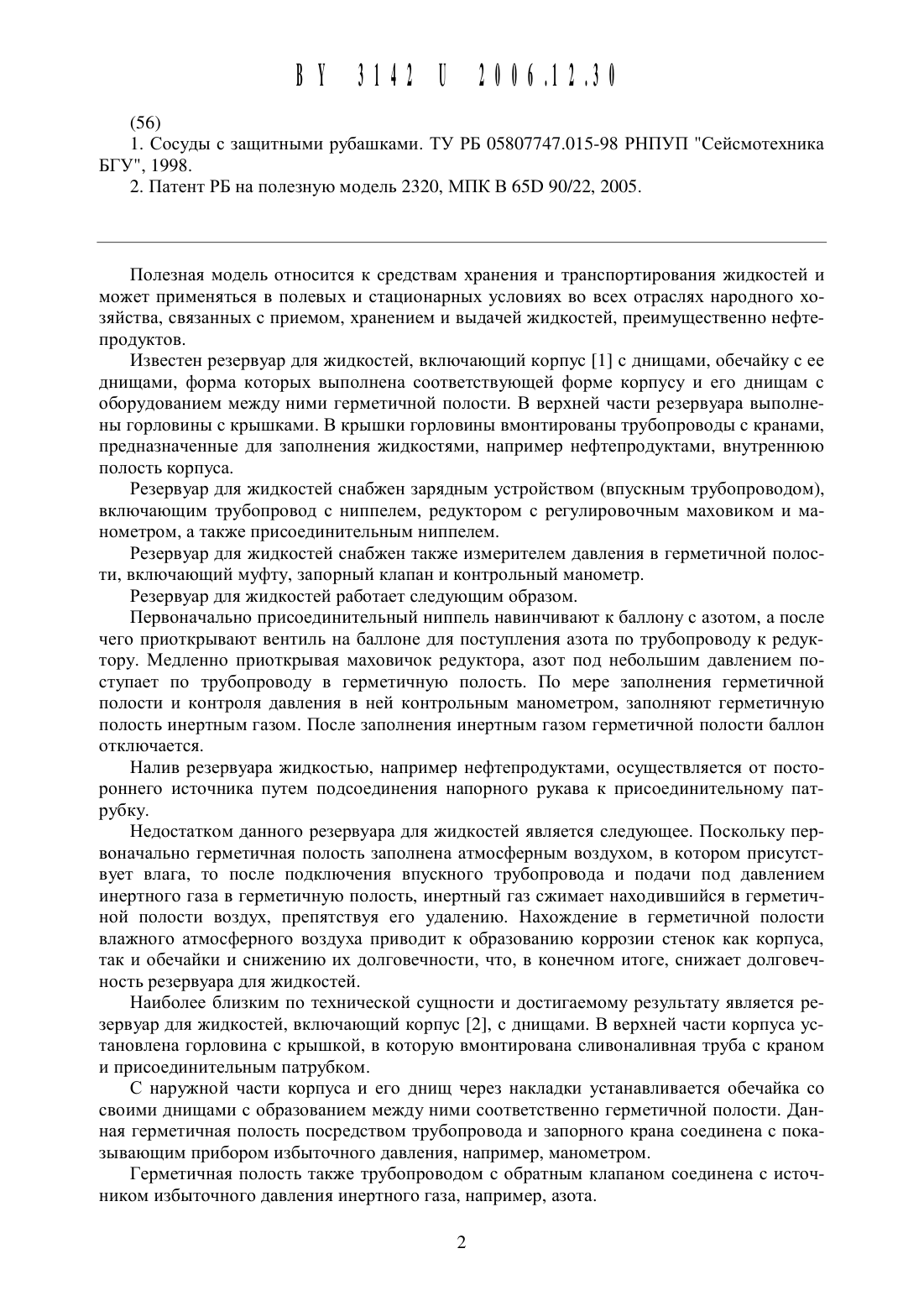

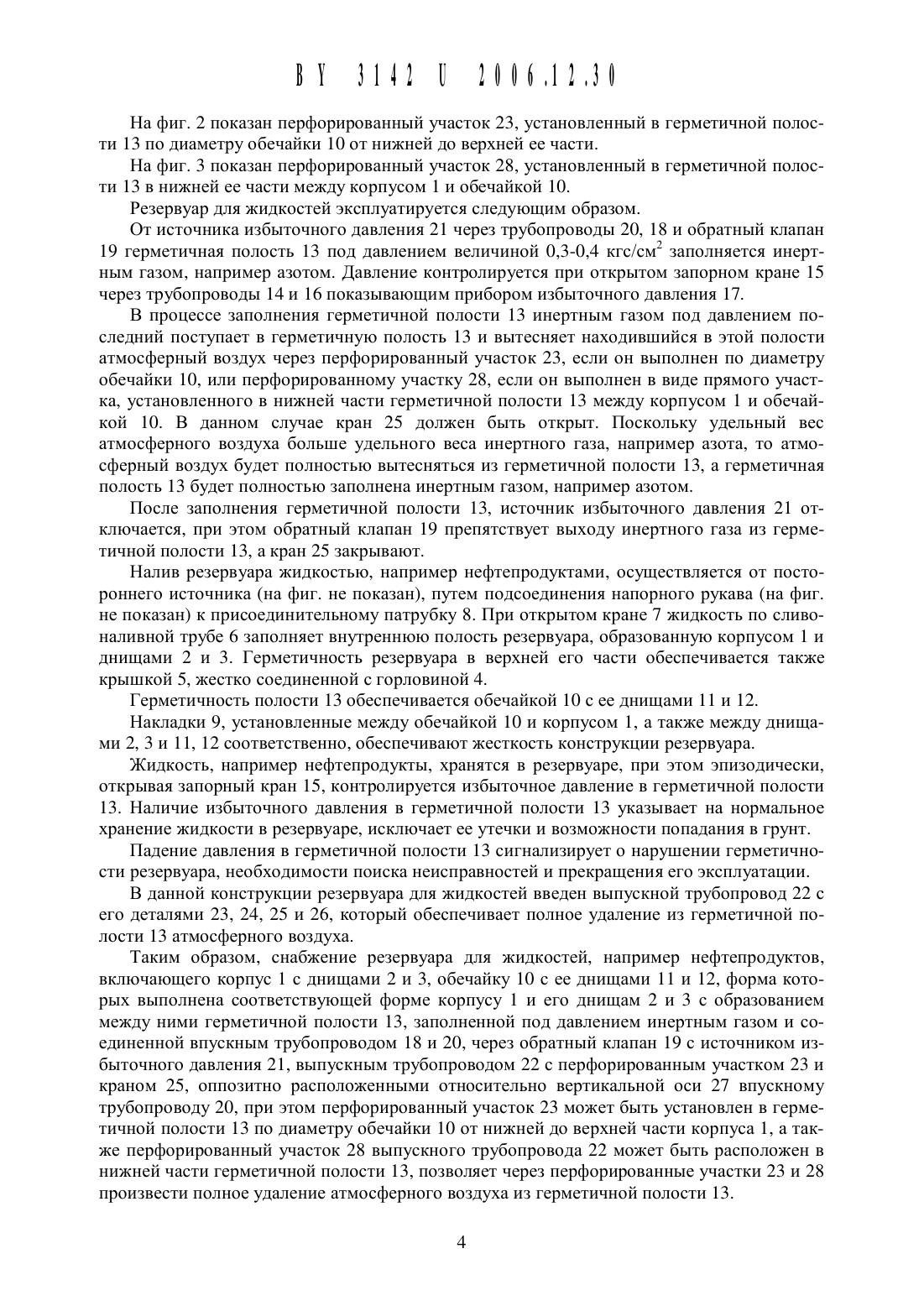

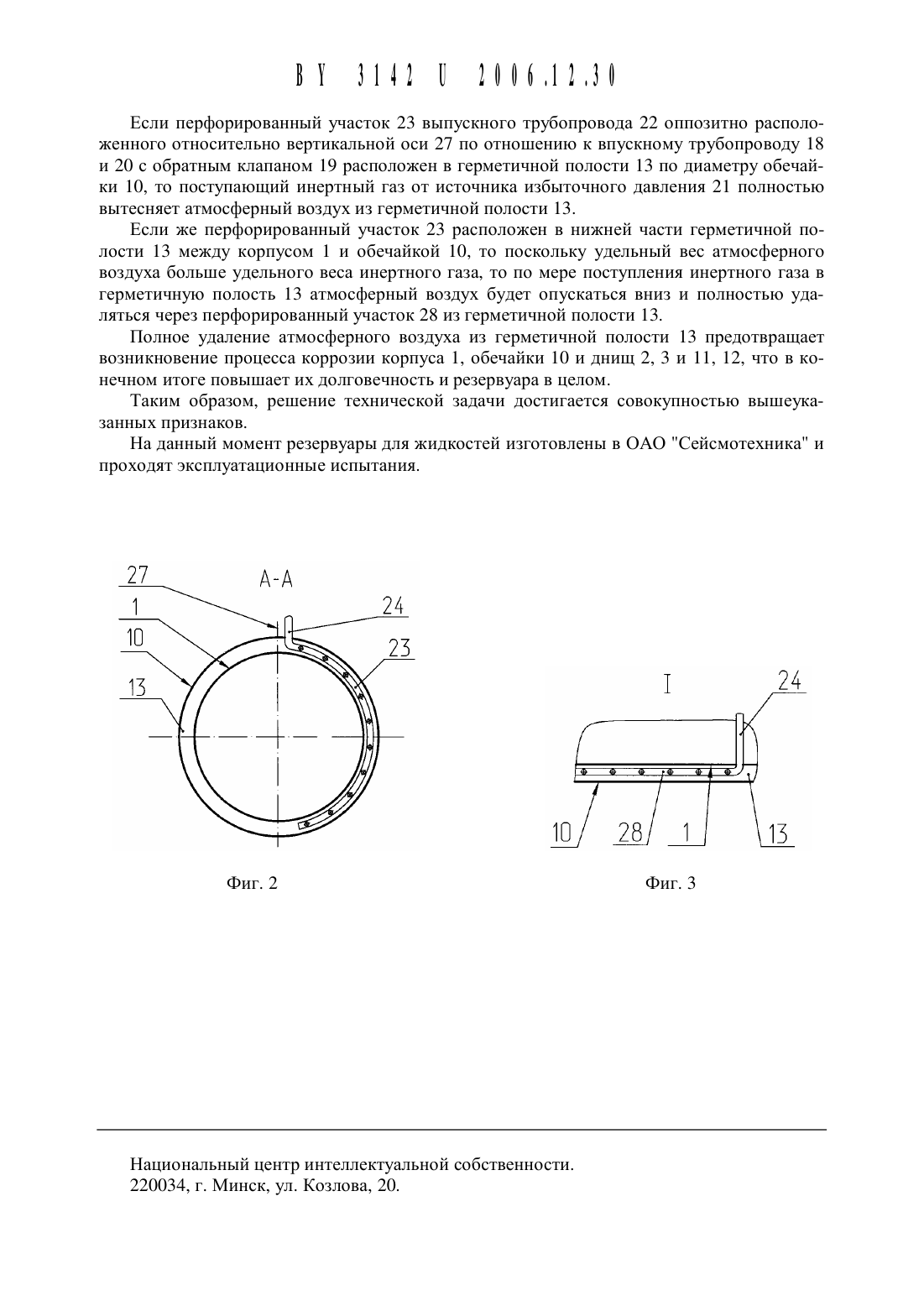

ПОЛЕЗНОЙ (13) и МОДЕЛИК 4 в)2006.12.30 ЕАТЕНТУ 51)7 в он) мы НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника (ВУ)(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Андросенко Александр Павлович Виниченко Алла Ивановна Козусева Тамара Ивановна (ВУ)(73) Патентообладатель Открытое акционерное общество Сейсмотехника (ВУ)1. Резервуар для жидкостей, например нефтепродуктов, включающий корпус с днищами, обечайку с ее днищами, форма которых выполнена соответствующей форме корпусу и его днищам с образованием между ними герметичной полости, заполненной под давлением инертным газом и соединенной впускным трубопроводом через обратный клапан с источником избыточного давления, отличающийся тем, что он снабжен выпускным трубопроводом с перфорированным участком и краном, оппозитно расположенным относительно вертикальной оси впускному трубопроводу, при этом перфорированный участок установлен в герметичной полости.2. Устройство по п. 1, отличающееся тем, что перфорированный участок выпускного трубопровода расположен в герметичной полости по диаметру обечайки от нижней до верхней части.3. Устройство по п. 1, отличающееся тем, что перфорированный участок выпускного трубопровода расположен в нижней части герметичной полости.(56) 1. Сосуды с защитными рубашками. ТУ РБ 05807747015-98 РНПУП Сейсмотехника БГУ, 1998. 2. Патент РБ на полезную модель 2320, МПК В 6513 90/22, 2005.Полезная модель относится К средствам хранения и транспортирования жидкостей и может применяться в полевых и стационарных условиях во всех отраслях народного хозяйства, связанных с приемом, хранением и выдачей жидкостей, преимущественно нефтепродуктов.Известен резервуар для жидкостей, включающий корпус 1 с днищами, обечайку с ее днищами, форма которых выполнена соответствующей форме корпусу и его днищам с оборудованием между ними герметичной полости. В верхней части резервуара вь 1 полнены горловины с крышками. В крышки горловины вмонтированы трубопроводы с кранами,предназначенные для заполнения жидкостями, например нефтепродуктами, внутреннюю полость корпуса.Резервуар для жидкостей снабжен зарядным устройством (впускным трубопроводом),включающим трубопровод с ниппелем, редуктором с регулировочным маховиком и манометром, а также присоединительным ниппелем.Резервуар для жидкостей снабжен также измерителем давления в герметичной полости, включающий муфту, запорный клапан и контрольный манометр.Резервуар для жидкостей работает следующим образом.Первоначально присоединительный ниппель навинчивают к баллону с азотом, а после чего приоткрывают вентиль на баллоне для поступления азота по трубопроводу к редуктору. Медленно приоткрывая маховичок редуктора, азот под небольшим давлением поступает по трубопроводу в герметичную полость. По мере заполнения герметичной полости и контроля давления в ней контрольным манометром, заполняют герметичную полость инертным газом. После заполнения инертным газом герметичной полости баллон отключается.Налив резервуара жидкостью, например нефтепродуктами, осуществляется от постороннего источника путем подсоединения напорного рукава к присоединительному патрубку Недостатком данного резервуара для жидкостей является следующее. Поскольку первоначально герметичная полость заполнена атмосферным воздухом, в котором присутствует влага, то после подключения впускного трубопровода и подачи под давлением инертного газа в герметичную полость, инертный газ сжимает находившийся в герметичной полости воздух, препятствуя его удалению. Нахождение в герметичной полости влажного атмосферного воздуха приводит к образованию коррозии стенок как корпуса,так и обечайки и снижению их долговечности, что, в конечном итоге, снижает долговечность резервуара для жидкостей.Наиболее близким по технической сущности и достигаемому результату является резервуар для жидкостей, включающий корпус 2, с днищами. В верхней части корпуса установлена горловина с крышкой, в которую вмонтирована сливоналивная труба с краном и присоединительным патрубком.С наружной части корпуса и его днищ через накладки устанавливается обечайка со своими днищами с образованием между ними соответственно герметичной полости. Данная герметичная полость посредством трубопровода и запорного крана соединена с показывающим прибором избыточного давления, например, манометром.Герметичная полость также трубопроводом с обратным клапаном соединена с источником избыточного давления инертного газа, например, азота.Резервуар для жидкостей эксплуатируется следующим образом.От источника избыточного давления через трубопровод и обратный клапан герметичная полость заполняется инертным газом. Давление в герметичной полости контролируется при открытом кране через трубопровод показывающим прибором избыточного давления.После заполнения герметичной полости источник избыточного давления отключается,при этом обратный клапан препятствует выходу инертного газа из герметичной полости.Налив резервуара жидкостью, например нефтепродуктами, осуществляется от постороннего источника путем подсоединения напорного рукава к присоединительному патрубку. При открытом кране жидкость по сливоналивной трубе заполняет внутреннюю полость резервуара, образованную корпусом и его днищами. Герметичность резервуара в верхней его части обеспечивается также крыщкой, жестко соединенной с горловиной.Недостатком резервуара для жидкостей является то, что в его конструкции отсутствует устройство, обеспечивающее выход атмосферного воздуха из межрубащечной герметичной полости. В связи с этим в герметичной межрубащечной полости инертным газом запирается часть объема атмосферного воздуха. Наличие в герметичной межрубащечной полости влажного атмосферного воздуха приводит к коррозии стенок корпуса, днищ и обечаек, что, в конечном итоге, снижает их долговечность и долговечность резервуара для жидкостей в целом.Техническая задача, на рещение которой направлена заявляемая полезная модель, повыщение долговечности резервуара для жидкостей, за счет удаления атмосферного воздуха из герметичной межрубащечной полости, в процессе заполнения ее инертным газом.Рещение технической задачи достигается тем, что резервуар для жидкостей, включающий корпус с установленными с торцов днищами, обечайку с ее днищами, форма которых выполнена соответствующей форме корпусу и его днищам с образованием между ними герметичной полости, заполненной под давлением инертным газом и соединенной впускным трубопроводом через обратный клапан с источником избыточного давления,снабжен выпускным трубопроводом с перфорированным участком и краном, оппозитно расположенным относительно вертикальной оси впускному трубопроводу, при этом перфорированный участок установлен в герметичной полости и расположен по диаметру обечайки от нижней до верхней части, причем дополнительно перфорированный участок выпускного трубопровода может быть расположен в нижней части герметичной полости.Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид резервуара для жидкостей, на фиг. 2 - сечение по А-А, а на фиг. 3 - выноска 1 на фиг. 1.Резервуар для жидкостей состоит из корпуса 1 (фиг. 1, 2 и 3) с днищами 2 и 3. В верхней части корпуса 1 установлена горловина 4 с крыщкой 5, в которую вмонтирована сливоналивная труба 6 с краном 7 и присоединительным патрубком 8.С наружной части корпуса 1 и днищ 2 и 3 через накладки 9 устанавливается обечайка 10 со своими днищами 11 и 12 с образованием между ними соответственно герметичной полости 13. Данная герметичная полость 13 посредством трубопровода 14, крана 15 и трубопровода 16 соединена с показывающим прибором избыточного давления 17, например,манометром.Герметичная полость 13 впускным трубопроводом 18 через обратный клапан 19 и трубопровод 20 соединена с источником избыточного давления 21.Герметичная полость 13 снабжена также выпускным трубопроводом 22, который снабжен перфорированным участком 23, трубопроводом 24, краном 25 и трубопроводом 26.Выпускной трубопровод 22 с его деталями 23, 24, 25 и 26 оппозитно расположен относительно вертикальной оси 27 резервуара по отнощению к впускному трубопроводу 18,обратному клапану 19 и трубопроводу 20, а его перфорированный участок 23 установлен в герметичной полости 13.На фиг. 2 показан перфорированный участок 23, установленный в герметичной полости 13 по диаметру обечайки 10 от нижней до верхней ее части.На фиг. 3 показан перфорированный участок 28, установленный в герметичной полости 13 в нижней ее части между корпусом 1 и обечайкой 10.Резервуар для жидкостей эксплуатируется следующим образом.От источника избыточного давления 21 через трубопроводы 20, 18 и обратный клапан 19 герметичная полость 13 под давлением величиной О,3-О,4 кгс/см 2 заполняется инертным газом, например азотом. Давление контролируется при открытом запорном кране 15 через трубопроводы 14 и 16 показывающим прибором избыточного давления 17.В процессе заполнения герметичной полости 13 инертным газом под давлением последний поступает в герметичную полость 13 и вытесняет находившийся в этой полости атмосферный воздух через перфорированный участок 23, если он выполнен по диаметру обечайки 10, или перфорированному участку 28, если он выполнен в виде прямого участка, установленного в нижней части герметичной полости 13 между корпусом 1 и обечайкой 10. В данном случае кран 25 должен быть открыт. Поскольку удельный вес атмосферного воздуха больше удельного веса инертного газа, например азота, то атмосферный воздух будет полностью вытесняться из герметичной полости 13, а герметичная полость 13 будет полностью заполнена инертным газом, например азотом.После заполнения герметичной полости 13, источник избыточного давления 21 отключается, при этом обратный клапан 19 препятствует выходу инертного газа из герметичной полости 13, а кран 25 закрывают.Налив резервуара жидкостью, например нефтепродуктами, осуществляется от постороннего источника (на фиг. не показан), путем подсоединения напорного рукава (на фиг. не показан) к присоединительному патрубку 8. При открытом кране 7 жидкость по сливоналивной трубе 6 заполняет внутреннюю полость резервуара, образованную корпусом 1 и днищами 2 и 3. Герметичность резервуара в верхней его части обеспечивается также крышкой 5, жестко соединенной с горловиной 4.Накладки 9, установленные между обечайкой 10 и корпусом 1, а также между днищами 2, 3 и 11, 12 соответственно, обеспечивают жесткость конструкции резервуара.Жидкость, например нефтепродукты, хранятся в резервуаре, при этом эпизодически,открывая запорный кран 15, контролируется избыточное давление в герметичной полости 13. Наличие избыточного давления в герметичной полости 13 указывает на нормальное хранение жидкости в резервуаре, исключает ее утечки и возможности попадания в грунт.Падение давления в герметичной полости 13 сигнализирует о нарушении герметичности резервуара, необходимости поиска неисправностей и прекращения его эксплуатации.В данной конструкции резервуара для жидкостей введен выпускной трубопровод 22 с его деталями 23, 24, 25 и 26, который обеспечивает полное удаление из герметичной полости 13 атмосферного воздуха.Таким образом, снабжение резервуара для жидкостей, например нефтепродуктов,включающего корпус 1 с днищами 2 и 3, обечайку 10 с ее днищами 11 и 12, форма которых выполнена соответствующей форме корпусу 1 и его днищам 2 и 3 с образованием между ними герметичной полости 13, заполненной под давлением инертным газом и соединенной впускным трубопроводом 18 и 20, через обратный клапан 19 с источником избыточного давления 21, выпускным трубопроводом 22 с перфорированным участком 23 и краном 25, оппозитно расположенными относительно вертикальной оси 27 впускному трубопроводу 20, при этом перфорированный участок 23 может быть установлен в герметичной полости 13 по диаметру обечайки 10 от нижней до верхней части корпуса 1, а также перфорированный участок 28 выпускного трубопровода 22 может быть расположен в нижней части герметичной полости 13, позволяет через перфорированные участки 23 и 28 произвести полное удаление атмосферного воздуха из герметичной полости 13.
