Резервуар для жидкостей

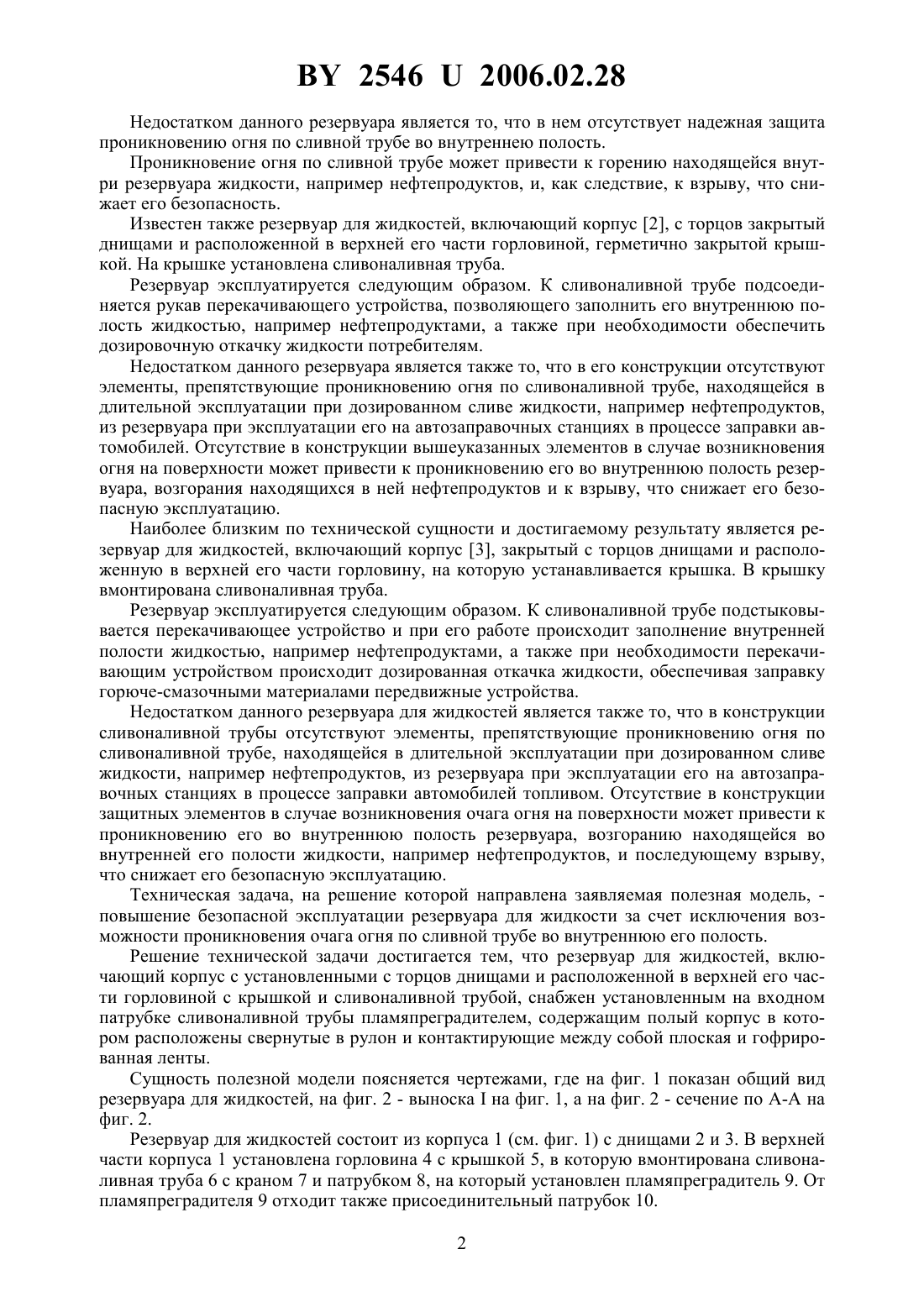

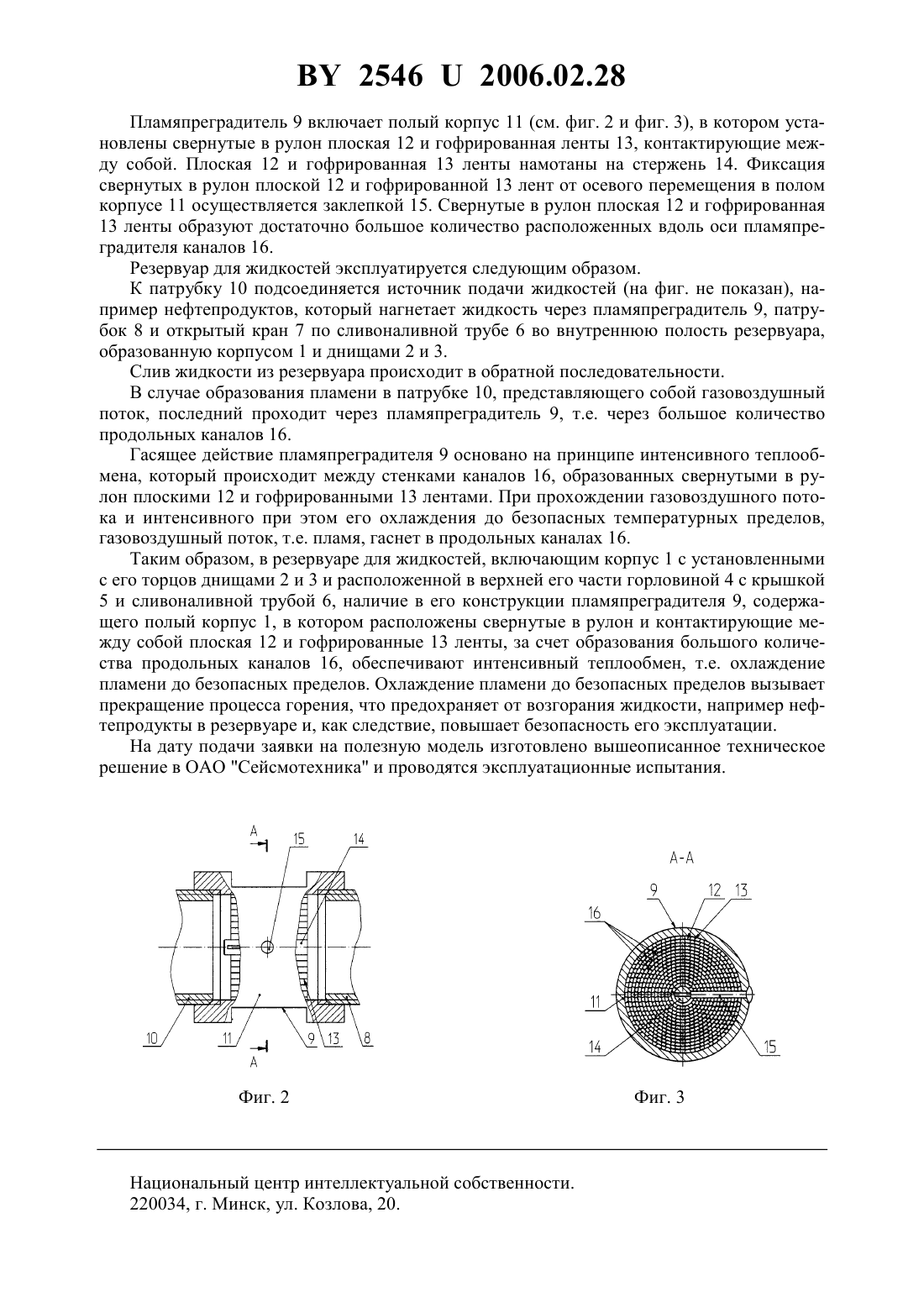

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Андросенко Александр Павлович Виниченко Алла Ивановна(57) Резервуар для жидкостей, включающий корпус с установленными с торцов днищами и расположенной в верхней его части горловиной с крышкой и сливоналивной трубой, отличающийся тем, что он снабжен установленным на входном патрубке сливоналивной трубы пламяпреградителем, содержащим полый корпус, в котором расположены свернутые в рулон и контактирующие между собой плоская и гофрированная ленты. Фиг. 1 Полезная модель относится к средствам хранения и транспортирования жидкостей и может применяться в полевых и стационарных условиях во всех отраслях народного хозяйства, связанных с приемом, хранением и выдачей жидкостей, преимущественно нефтепродуктов. Известен резервуар для жидкостей, включающий корпус 1, с торцов закрытый днищами и, установленной в верхней части корпуса горловиной, закрытой крышкой, на которой размещена сливоналивная труба. Резервуар эксплуатируется следующим образом. К сливоналивной трубе подсоединяется всасывающий рукав средства перекачки и наполняется его внутренний объем жидкостью, например нефтепродуктами. Герметичная внутренняя полость резервуара позволяет хранить жидкости, обеспечивая попеременную дозированную ее выкачку. 25462006.02.28 Недостатком данного резервуара является то, что в нем отсутствует надежная защита проникновению огня по сливной трубе во внутреннею полость. Проникновение огня по сливной трубе может привести к горению находящейся внутри резервуара жидкости, например нефтепродуктов, и, как следствие, к взрыву, что снижает его безопасность. Известен также резервуар для жидкостей, включающий корпус 2, с торцов закрытый днищами и расположенной в верхней его части горловиной, герметично закрытой крышкой. На крышке установлена сливоналивная труба. Резервуар эксплуатируется следующим образом. К сливоналивной трубе подсоединяется рукав перекачивающего устройства, позволяющего заполнить его внутреннюю полость жидкостью, например нефтепродуктами, а также при необходимости обеспечить дозировочную откачку жидкости потребителям. Недостатком данного резервуара является также то, что в его конструкции отсутствуют элементы, препятствующие проникновению огня по сливоналивной трубе, находящейся в длительной эксплуатации при дозированном сливе жидкости, например нефтепродуктов,из резервуара при эксплуатации его на автозаправочных станциях в процессе заправки автомобилей. Отсутствие в конструкции вышеуказанных элементов в случае возникновения огня на поверхности может привести к проникновению его во внутреннюю полость резервуара, возгорания находящихся в ней нефтепродуктов и к взрыву, что снижает его безопасную эксплуатацию. Наиболее близким по технической сущности и достигаемому результату является резервуар для жидкостей, включающий корпус 3, закрытый с торцов днищами и расположенную в верхней его части горловину, на которую устанавливается крышка. В крышку вмонтирована сливоналивная труба. Резервуар эксплуатируется следующим образом. К сливоналивной трубе подстыковывается перекачивающее устройство и при его работе происходит заполнение внутренней полости жидкостью, например нефтепродуктами, а также при необходимости перекачивающим устройством происходит дозированная откачка жидкости, обеспечивая заправку горюче-смазочными материалами передвижные устройства. Недостатком данного резервуара для жидкостей является также то, что в конструкции сливоналивной трубы отсутствуют элементы, препятствующие проникновению огня по сливоналивной трубе, находящейся в длительной эксплуатации при дозированном сливе жидкости, например нефтепродуктов, из резервуара при эксплуатации его на автозаправочных станциях в процессе заправки автомобилей топливом. Отсутствие в конструкции защитных элементов в случае возникновения очага огня на поверхности может привести к проникновению его во внутреннюю полость резервуара, возгоранию находящейся во внутренней его полости жидкости, например нефтепродуктов, и последующему взрыву,что снижает его безопасную эксплуатацию. Техническая задача, на решение которой направлена заявляемая полезная модель, повышение безопасной эксплуатации резервуара для жидкости за счет исключения возможности проникновения очага огня по сливной трубе во внутреннюю его полость. Решение технической задачи достигается тем, что резервуар для жидкостей, включающий корпус с установленными с торцов днищами и расположенной в верхней его части горловиной с крышкой и сливоналивной трубой, снабжен установленным на входном патрубке сливоналивной трубы пламяпреградителем, содержащим полый корпус в котором расположены свернутые в рулон и контактирующие между собой плоская и гофрированная ленты. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид резервуара для жидкостей, на фиг. 2 - выноскана фиг. 1, а на фиг. 2 - сечение по - на фиг. 2. Резервуар для жидкостей состоит из корпуса 1 (см. фиг. 1) с днищами 2 и 3. В верхней части корпуса 1 установлена горловина 4 с крышкой 5, в которую вмонтирована сливоналивная труба 6 с краном 7 и патрубком 8, на который установлен пламяпреградитель 9. От пламяпреградителя 9 отходит также присоединительный патрубок 10. 2 25462006.02.28 Пламяпреградитель 9 включает полый корпус 11 (см. фиг. 2 и фиг. 3), в котором установлены свернутые в рулон плоская 12 и гофрированная ленты 13, контактирующие между собой. Плоская 12 и гофрированная 13 ленты намотаны на стержень 14. Фиксация свернутых в рулон плоской 12 и гофрированной 13 лент от осевого перемещения в полом корпусе 11 осуществляется заклепкой 15. Свернутые в рулон плоская 12 и гофрированная 13 ленты образуют достаточно большое количество расположенных вдоль оси пламяпреградителя каналов 16. Резервуар для жидкостей эксплуатируется следующим образом. К патрубку 10 подсоединяется источник подачи жидкостей (на фиг. не показан), например нефтепродуктов, который нагнетает жидкость через пламяпреградитель 9, патрубок 8 и открытый кран 7 по сливоналивной трубе 6 во внутреннюю полость резервуара,образованную корпусом 1 и днищами 2 и 3. Слив жидкости из резервуара происходит в обратной последовательности. В случае образования пламени в патрубке 10, представляющего собой газовоздушный поток, последний проходит через пламяпреградитель 9, т.е. через большое количество продольных каналов 16. Гасящее действие пламяпреградителя 9 основано на принципе интенсивного теплообмена, который происходит между стенками каналов 16, образованных свернутыми в рулон плоскими 12 и гофрированными 13 лентами. При прохождении газовоздушного потока и интенсивного при этом его охлаждения до безопасных температурных пределов,газовоздушный поток, т.е. пламя, гаснет в продольных каналах 16. Таким образом, в резервуаре для жидкостей, включающим корпус 1 с установленными с его торцов днищами 2 и 3 и расположенной в верхней его части горловиной 4 с крышкой 5 и сливоналивной трубой 6, наличие в его конструкции пламяпреградителя 9, содержащего полый корпус 1, в котором расположены свернутые в рулон и контактирующие между собой плоская 12 и гофрированные 13 ленты, за счет образования большого количества продольных каналов 16, обеспечивают интенсивный теплообмен, т.е. охлаждение пламени до безопасных пределов. Охлаждение пламени до безопасных пределов вызывает прекращение процесса горения, что предохраняет от возгорания жидкости, например нефтепродукты в резервуаре и, как следствие, повышает безопасность его эксплуатации. На дату подачи заявки на полезную модель изготовлено вышеописанное техническое решение в ОАО Сейсмотехника и проводятся эксплуатационные испытания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
