Сельскохозяйственная машина

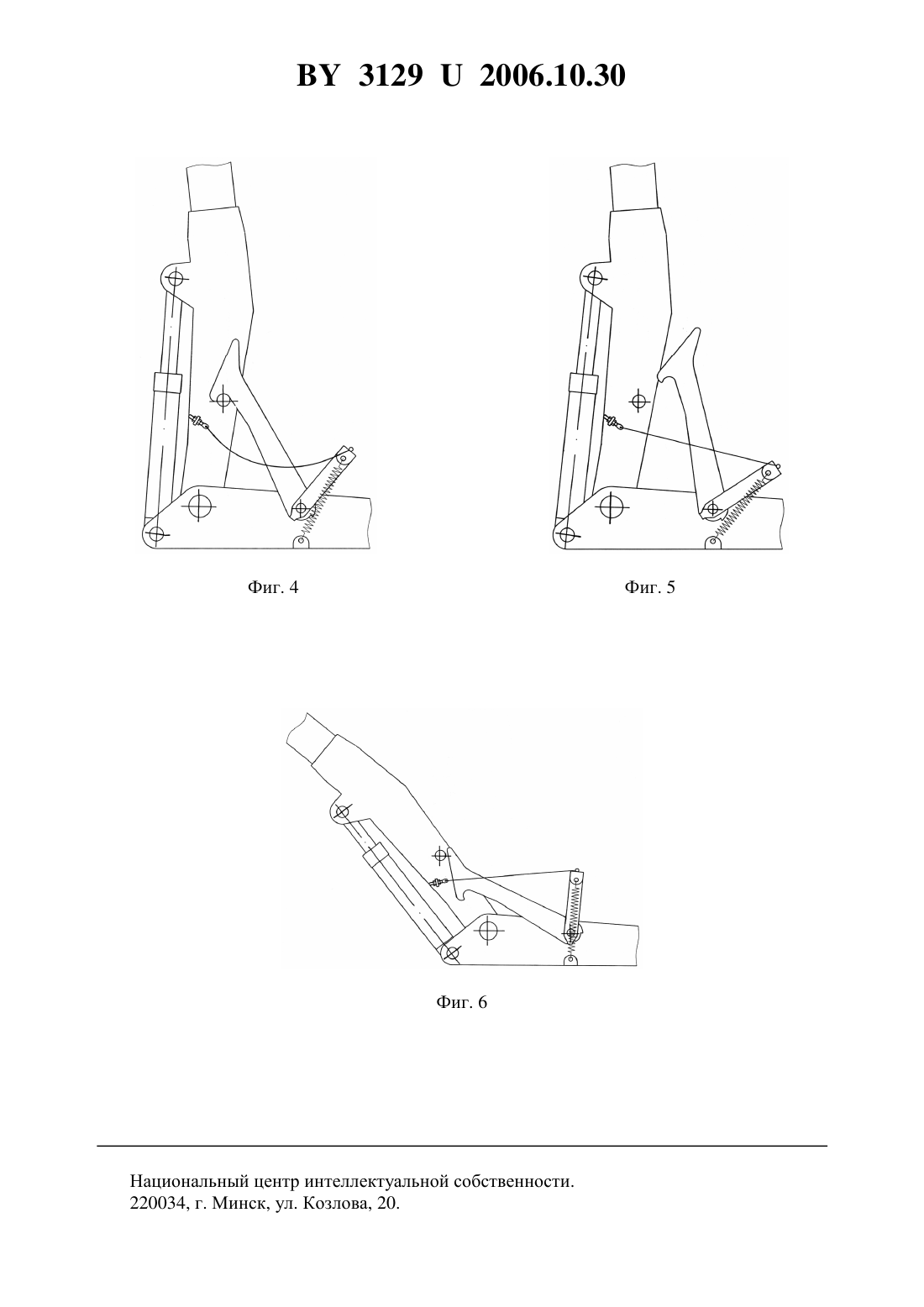

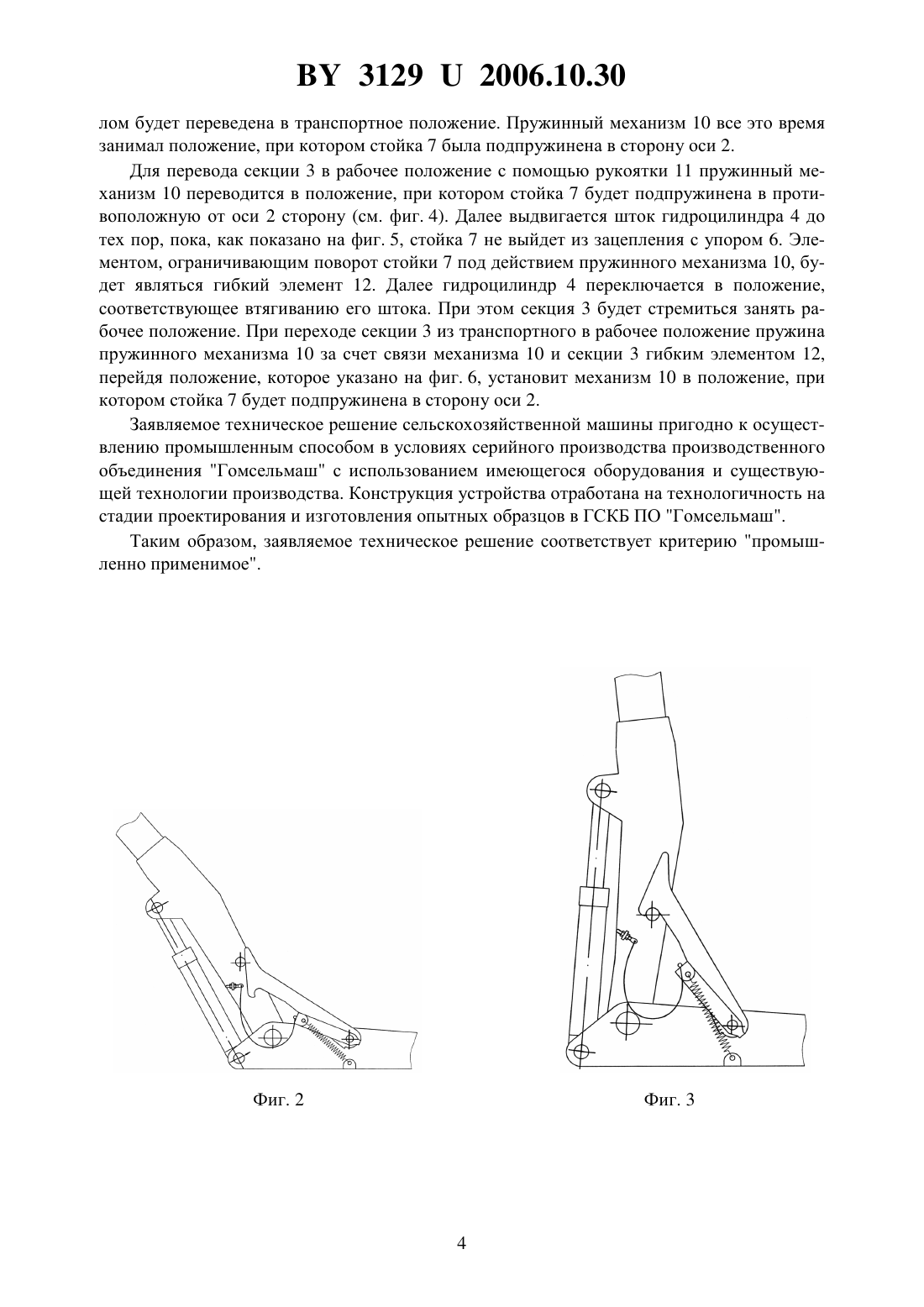

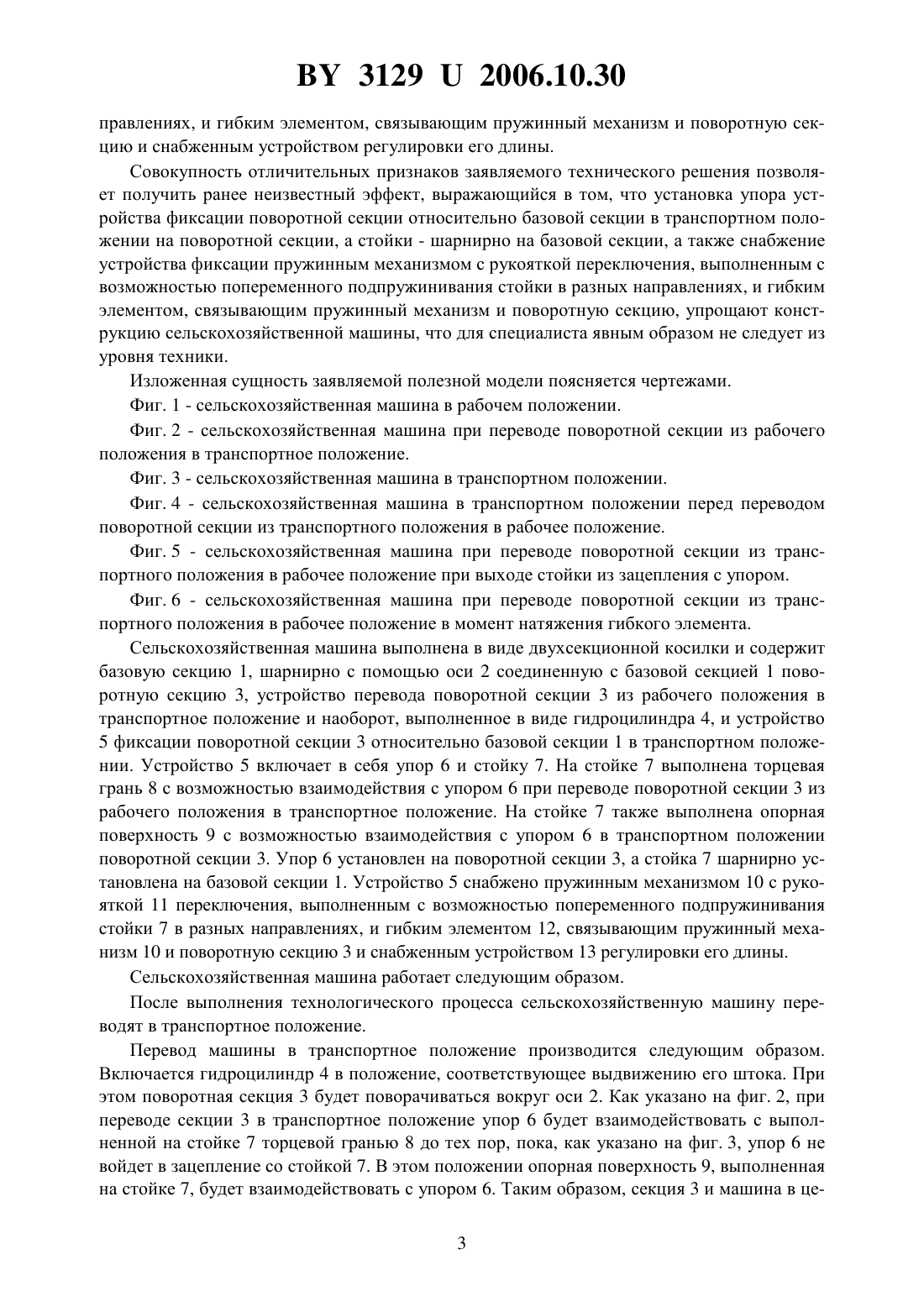

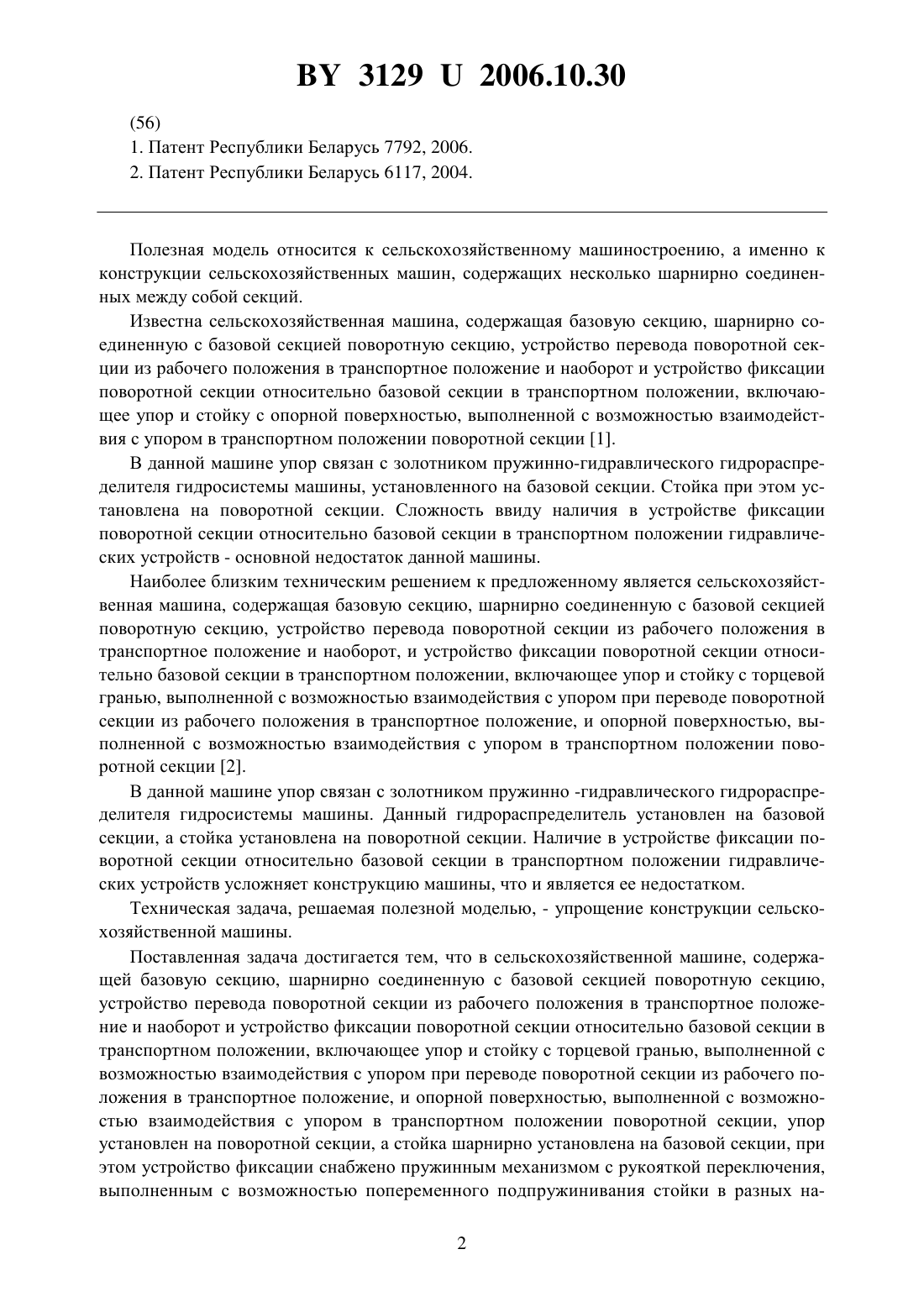

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Волков Иван Васильевич Левочкин Владимир Иванович Барсуков Юрий Константинович Меженников Александр Павлович Машкетов Вадим Николаевич(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) Сельскохозяйственная машина, содержащая базовую секцию, шарнирно соединенную с базовой секцией поворотную секцию, устройство перевода поворотной секции из рабочего положения в транспортное положение и наоборот и устройство фиксации поворотной секции относительно базовой секции в транспортном положении, включающее упор и стойку с торцевой гранью, выполненной с возможностью взаимодействия с упором при переводе поворотной секции из рабочего положения в транспортное положение, и опорной поверхностью, выполненной с возможностью взаимодействия с упором в транспортном положении поворотной секции, отличающаяся тем, что упор установлен на поворотной секции, а стойка шарнирно установлена на базовой секции, при этом устройство фиксации снабжено пружинным механизмом с рукояткой переключения, выполненным с возможностью попеременного подпружинивания стойки в разных направлениях, и гибким элементом, связывающим пружинный механизм и поворотную секцию и снабженным устройством регулировки его длины.(56) 1. Патент Республики Беларусь 7792, 2006. 2. Патент Республики Беларусь 6117, 2004. Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных машин, содержащих несколько шарнирно соединенных между собой секций. Известна сельскохозяйственная машина, содержащая базовую секцию, шарнирно соединенную с базовой секцией поворотную секцию, устройство перевода поворотной секции из рабочего положения в транспортное положение и наоборот и устройство фиксации поворотной секции относительно базовой секции в транспортном положении, включающее упор и стойку с опорной поверхностью, выполненной с возможностью взаимодействия с упором в транспортном положении поворотной секции 1. В данной машине упор связан с золотником пружинно-гидравлического гидрораспределителя гидросистемы машины, установленного на базовой секции. Стойка при этом установлена на поворотной секции. Сложность ввиду наличия в устройстве фиксации поворотной секции относительно базовой секции в транспортном положении гидравлических устройств - основной недостаток данной машины. Наиболее близким техническим решением к предложенному является сельскохозяйственная машина, содержащая базовую секцию, шарнирно соединенную с базовой секцией поворотную секцию, устройство перевода поворотной секции из рабочего положения в транспортное положение и наоборот, и устройство фиксации поворотной секции относительно базовой секции в транспортном положении, включающее упор и стойку с торцевой гранью, выполненной с возможностью взаимодействия с упором при переводе поворотной секции из рабочего положения в транспортное положение, и опорной поверхностью, выполненной с возможностью взаимодействия с упором в транспортном положении поворотной секции 2. В данной машине упор связан с золотником пружинно -гидравлического гидрораспределителя гидросистемы машины. Данный гидрораспределитель установлен на базовой секции, а стойка установлена на поворотной секции. Наличие в устройстве фиксации поворотной секции относительно базовой секции в транспортном положении гидравлических устройств усложняет конструкцию машины, что и является ее недостатком. Техническая задача, решаемая полезной моделью, - упрощение конструкции сельскохозяйственной машины. Поставленная задача достигается тем, что в сельскохозяйственной машине, содержащей базовую секцию, шарнирно соединенную с базовой секцией поворотную секцию,устройство перевода поворотной секции из рабочего положения в транспортное положение и наоборот и устройство фиксации поворотной секции относительно базовой секции в транспортном положении, включающее упор и стойку с торцевой гранью, выполненной с возможностью взаимодействия с упором при переводе поворотной секции из рабочего положения в транспортное положение, и опорной поверхностью, выполненной с возможностью взаимодействия с упором в транспортном положении поворотной секции, упор установлен на поворотной секции, а стойка шарнирно установлена на базовой секции, при этом устройство фиксации снабжено пружинным механизмом с рукояткой переключения,выполненным с возможностью попеременного подпружинивания стойки в разных на 2 31292006.10.30 правлениях, и гибким элементом, связывающим пружинный механизм и поворотную секцию и снабженным устройством регулировки его длины. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что установка упора устройства фиксации поворотной секции относительно базовой секции в транспортном положении на поворотной секции, а стойки - шарнирно на базовой секции, а также снабжение устройства фиксации пружинным механизмом с рукояткой переключения, выполненным с возможностью попеременного подпружинивания стойки в разных направлениях, и гибким элементом, связывающим пружинный механизм и поворотную секцию, упрощают конструкцию сельскохозяйственной машины, что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемой полезной модели поясняется чертежами. Фиг. 1 - сельскохозяйственная машина в рабочем положении. Фиг. 2 - сельскохозяйственная машина при переводе поворотной секции из рабочего положения в транспортное положение. Фиг. 3 - сельскохозяйственная машина в транспортном положении. Фиг. 4 - сельскохозяйственная машина в транспортном положении перед переводом поворотной секции из транспортного положения в рабочее положение. Фиг. 5 - сельскохозяйственная машина при переводе поворотной секции из транспортного положения в рабочее положение при выходе стойки из зацепления с упором. Фиг. 6 - сельскохозяйственная машина при переводе поворотной секции из транспортного положения в рабочее положение в момент натяжения гибкого элемента. Сельскохозяйственная машина выполнена в виде двухсекционной косилки и содержит базовую секцию 1, шарнирно с помощью оси 2 соединенную с базовой секцией 1 поворотную секцию 3, устройство перевода поворотной секции 3 из рабочего положения в транспортное положение и наоборот, выполненное в виде гидроцилиндра 4, и устройство 5 фиксации поворотной секции 3 относительно базовой секции 1 в транспортном положении. Устройство 5 включает в себя упор 6 и стойку 7. На стойке 7 выполнена торцевая грань 8 с возможностью взаимодействия с упором 6 при переводе поворотной секции 3 из рабочего положения в транспортное положение. На стойке 7 также выполнена опорная поверхность 9 с возможностью взаимодействия с упором 6 в транспортном положении поворотной секции 3. Упор 6 установлен на поворотной секции 3, а стойка 7 шарнирно установлена на базовой секции 1. Устройство 5 снабжено пружинным механизмом 10 с рукояткой 11 переключения, выполненным с возможностью попеременного подпружинивания стойки 7 в разных направлениях, и гибким элементом 12, связывающим пружинный механизм 10 и поворотную секцию 3 и снабженным устройством 13 регулировки его длины. Сельскохозяйственная машина работает следующим образом. После выполнения технологического процесса сельскохозяйственную машину переводят в транспортное положение. Перевод машины в транспортное положение производится следующим образом. Включается гидроцилиндр 4 в положение, соответствующее выдвижению его штока. При этом поворотная секция 3 будет поворачиваться вокруг оси 2. Как указано на фиг. 2, при переводе секции 3 в транспортное положение упор 6 будет взаимодействовать с выполненной на стойке 7 торцевой гранью 8 до тех пор, пока, как указано на фиг. 3, упор 6 не войдет в зацепление со стойкой 7. В этом положении опорная поверхность 9, выполненная на стойке 7, будет взаимодействовать с упором 6. Таким образом, секция 3 и машина в це 3 31292006.10.30 лом будет переведена в транспортное положение. Пружинный механизм 10 все это время занимал положение, при котором стойка 7 была подпружинена в сторону оси 2. Для перевода секции 3 в рабочее положение с помощью рукоятки 11 пружинный механизм 10 переводится в положение, при котором стойка 7 будет подпружинена в противоположную от оси 2 сторону (см. фиг. 4). Далее выдвигается шток гидроцилиндра 4 до тех пор, пока, как показано на фиг. 5, стойка 7 не выйдет из зацепления с упором 6. Элементом, ограничивающим поворот стойки 7 под действием пружинного механизма 10, будет являться гибкий элемент 12. Далее гидроцилиндр 4 переключается в положение,соответствующее втягиванию его штока. При этом секция 3 будет стремиться занять рабочее положение. При переходе секции 3 из транспортного в рабочее положение пружина пружинного механизма 10 за счет связи механизма 10 и секции 3 гибким элементом 12,перейдя положение, которое указано на фиг. 6, установит механизм 10 в положение, при котором стойка 7 будет подпружинена в сторону оси 2. Заявляемое техническое решение сельскохозяйственной машины пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция устройства отработана на технологичность на стадии проектирования и изготовления опытных образцов в ГСКБ ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
