Устройство защиты ценных бумаг и документов и идентификатор этого устройства

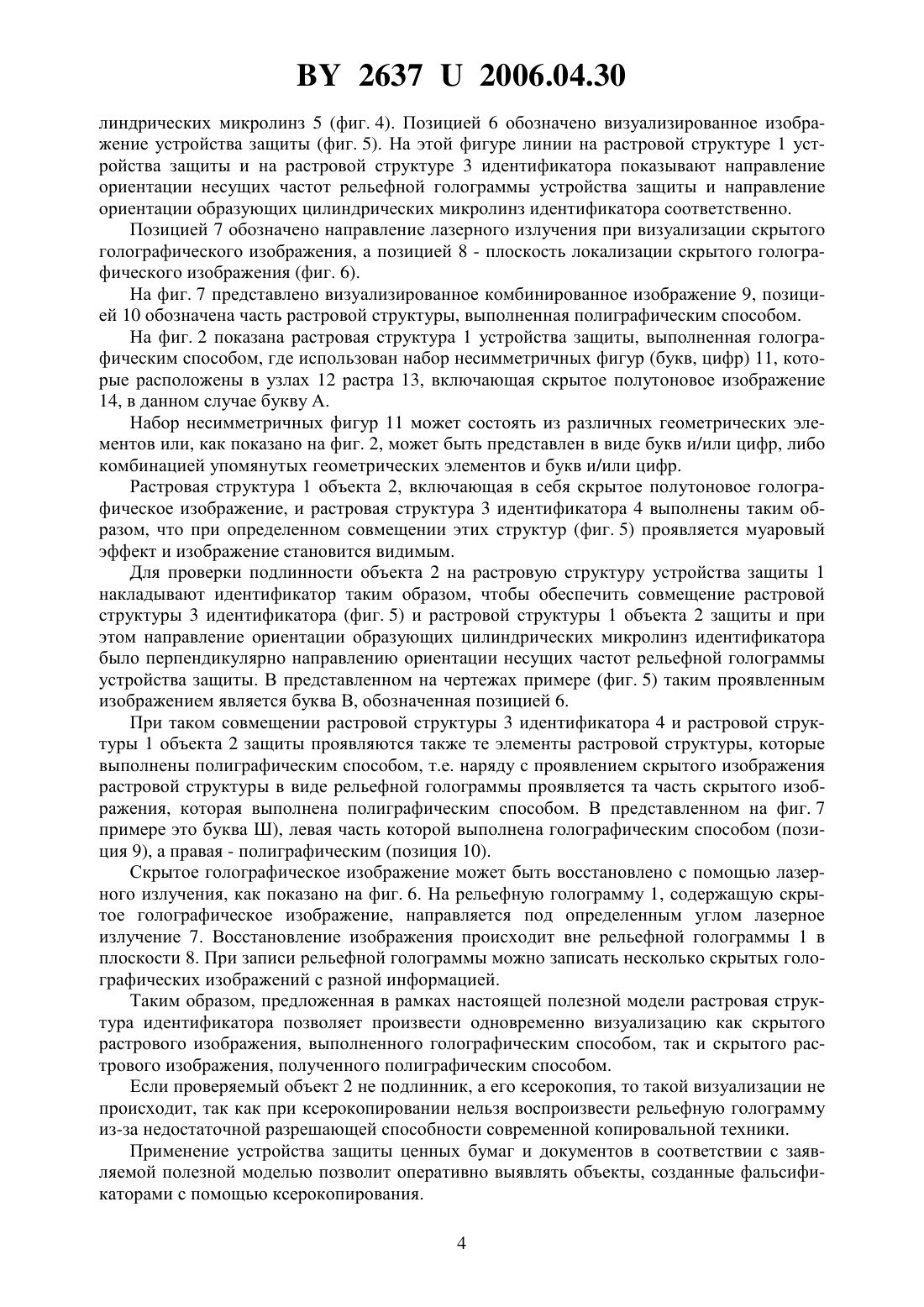

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЗАЩИТЫ ЦЕННЫХ БУМАГ И ДОКУМЕНТОВ И ИДЕНТИФИКАТОР ЭТОГО УСТРОЙСТВА(71) Заявители Республиканское научнотехническое унитарное предприятие КРИПТОТЕХ Департамента государственных знаков Министерства финансов Республики Беларусь Государственное научное учреждение Институт физики имени Б.И. Степанова Национальной академии наук Беларуси Закрытое акционерное общество Голографическая индустрия(72) Авторы Беляков Владимир Николаевич Бужинский Дмитрий Евгеньевич Виткевич Людмила Ивановна Гореленко Александр Яковлевич Кабанов Владимир Викторович Казак Николай Станиславович Кислухин Сергей Владимирович Короленко Альберт Андреевич Корочкин Леон Сергеевич Маникало Валентин Валерьянович Макаревич Николай Евгеньевич Моисеенко Петр Васильевич Николайчик Олег Константинович Сильванович Николай Иванович Танин Леонид Викторович(73) Патентообладатели Республиканское научно-техническое унитарное предприятие КРИПТОТЕХ Департамента государственных знаков Министерства финансов Республики Беларусь Государственное научное учреждение Институт физики имени Б.И. Степанова Национальной академии наук Беларуси Закрытое акционерное общество Голографическая индустрия(57) 1. Устройство защиты ценных бумаг и документов от подделок, содержащее расположенную на объекте, требующем защиту, нерегулярную растровую структуру, выполненную в виде набора несимметричных фигур, расположенных в узлах нерегулярного растра,и включающую в себя скрытое полутоновое изображение, отличающееся тем, что упомянутая растровая структура выполнена в виде рельефной голограммы. 2. Устройство по п. 1, отличающееся тем, что рельефная голограмма содержит одно или несколько скрытых голографических изображений. 3. Устройство по п. 1, отличающееся тем, что рельефная голограмма выполнена в виде микротекста. 26372006.04.30 4. Устройство по п. 1, отличающееся тем, что рельефная голограмма записана на нескольких несущих частотах, имеющих различную ориентацию. 5. Устройство по любому из пп. 1-4, отличающееся тем, что растровая структура дополнительно содержит скрытое изображение, полученное полиграфическим способом. 6. Идентификатор для устройства защиты по любому из пп. 1-5, включающий растровую структуру в виде цилиндрических микролинз, отличающийся тем, что упомянутая растровая структура выполнена регулярной с постоянным шагом, а образующие цилиндрических микролинз ориентированы перпендикулярно несущим частотам рельефной голограммы устройства защиты.(56) 1.5 396 559. - Опубл. 7.03.1995. 2. В 1817 , 2004. 3. Патент 5 396 559. Полезная модель относится к области защиты ценных бумаг, документов, продукции от подделок. Известно устройство защиты ценных бумаг и документов, содержащее нерегулярную точечную растровую структуру, расположенную на защищаемом объекте. Идентификатор такого устройства содержит также точечную растровую структуру 1. Обе растровые структуры выполнены точками симметричной формы таким образом, что при наложении точечной растровой структуры идентификатора на точечную растровую структуру устройства защиты проявляется муаровый эффект, приводящий к визуализации закодированного в растровой структуре устройства защиты изображения. Недостатком известного устройства защиты является низкая надежность защиты, что обусловлено легкостью математического моделирования растровых структур, состоящих из симметричных формирующих элементов (точек) и, как следствие, несложностью воспроизведения точечной растровой структуры. Известно также устройство защиты, содержащее расположенную на объекте растровую структуру, выполненную в виде набора несимметричных фигур, которые расположены в узлах нерегулярного растра и включают в себя скрытое полутоновое изображение 2. Идентификатор такого устройства содержит растровую структуру, выполненную в виде цилиндрических микролинз, при этом визуализация скрытого полутонового изображения устройства защиты происходит за счет проявления муарового эффекта при определенной ориентации образующих цилиндрических микролинз идентификатора к растровой структуре устройства защиты. Выполнение растровой структуры в виде набора несимметричных фигур позволило по сравнению с устройством, описанным в 3, повысить степень защиты объекта, так как несимметричные фигуры сложнее подделать, чем симметричные. Расположение несимметричных фигур в узлах нерегулярного растра также способствовало повышению эффективности защиты объекта от подделок. Однако достигнутая эффективность является все еще недостаточной, поскольку воспроизвести это устройство можно с помощью высокоразрешающей копировальной техники. Недостаточная эффективность защиты обусловлена также тем, что система имеет одну степень защиты. К недостаткам известного устройства относится также и то, что в нем в качестве несимметричных фигур не может быть использован микротекст с размером шрифта менее 80 мкм. Эта величина определяется возможной разрешающей способностью современной полиграфической техники. 2 26372006.04.30 Задача полезной модели - повышение эффективности защиты ценных бумаг и документов. Поставленная задача решается тем, что в устройстве защиты ценных бумаг и документов от подделок, содержащем расположенную на объекте, требующем защиту, нерегулярную растровую структуру, выполненную в виде набора несимметричных фигур, расположенных в узлах нерегулярного растра и включающих в себя скрытое полутоновое изображение, упомянутая растровая структура выполнена в виде рельефной голограммы, при этом рельефная голограмма может содержать одно или несколько скрытых голографических изображений. Особенностью данного устройства является также то, что рельефная голограмма может быть выполнена в виде микротекста. Рельефная голограмма позволяет создавать скрытое изображение с размером букв микротекста до 20 мкм с последующим восстановлением этого изображения и прочтением микротекста под микроскопом. Другими словами, микротекст согласно данной полезной модели дополнительно несет функцию растровой структуры, включающей скрытое полутоновое изображение. Особенностью данного устройства является то, что рельефная голограмма может быть записана на нескольких несущих частотах, имеющих разную ориентацию. При работе с фоторезистом в качестве регистрирующей среды можно произвести запись рельефных голограмм на нескольких несущих с разной ориентацией. В этом случае при соответствующей ориентации идентификатора проявление муарового эффекта, приводящего к визуализации закодированного изображения, происходит по нескольким направлениям. Еще одной особенностью данного устройства является то, что растровая структура может дополнительно содержать скрытое изображение, полученное полиграфическим способом. Поставленная задача решается также тем, что в идентификаторе для описанного устройства защиты, включающем растровую структуру в виде цилиндрических микролинз,упомянутая растровая структура выполнена регулярной с постоянным шагом, при этом визуализация скрытого изображения устройства защиты происходит при ориентации образующих цилиндрических микролинз идентификатора перпендикулярно несущим частотам рельефной голограммы устройства защиты. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид устройства защиты на фиг. 2 представлена в увеличенном виде часть А растровой структуры, выполненная в виде микротекста, которая является шаблоном при записи рельефной голограммы на фиг. 3 условно показано устройство защиты, выполненное в виде рельефной голограммы, при этом слева а) представлено направление ориентации несущих частот рельефной голограммы (для упрощения показана одна несущая частота и, следовательно,показано одно направление), а справа б) упрощенно показан рельеф голограммы на фиг. 4 показан идентификатор на фиг. 5 представлено визуализированное голографическое изображение, полученное в результате взаимодействия рельефной голограммы устройства защиты с идентификатором на фиг. 6 показана схема визуализации скрытого голографического изображения с помощью лазерного излучения на фиг. 7 представлено визуализированное комбинированное изображение, выполненное голографическим и полиграфическим способами. Визуализация достигнута путем взаимодействия рельефной голограммы устройства защиты с идентификатором, а также растровой структуры, выполненной полиграфическим способом, с тем же идентификатором. Устройство защиты содержит растровую структуру 1, выполненную в виде рельефной голограммы и расположенную на объекте 2 защиты (фиг. 1), а идентификатор - растровую структуру 3, расположенную на подложке 4. Растровая структура 3 выполнена в виде ци 3 26372006.04.30 линдрических микролинз 5 (фиг. 4). Позицией 6 обозначено визуализированное изображение устройства защиты (фиг. 5). На этой фигуре линии на растровой структуре 1 устройства защиты и на растровой структуре 3 идентификатора показывают направление ориентации несущих частот рельефной голограммы устройства защиты и направление ориентации образующих цилиндрических микролинз идентификатора соответственно. Позицией 7 обозначено направление лазерного излучения при визуализации скрытого голографического изображения, а позицией 8 - плоскость локализации скрытого голографического изображения (фиг. 6). На фиг. 7 представлено визуализированное комбинированное изображение 9, позицией 10 обозначена часть растровой структуры, выполненная полиграфическим способом. На фиг. 2 показана растровая структура 1 устройства защиты, выполненная голографическим способом, где использован набор несимметричных фигур (букв, цифр) 11, которые расположены в узлах 12 растра 13, включающая скрытое полутоновое изображение 14, в данном случае букву А. Набор несимметричных фигур 11 может состоять из различных геометрических элементов или, как показано на фиг. 2, может быть представлен в виде букв и/или цифр, либо комбинацией упомянутых геометрических элементов и букв и/или цифр. Растровая структура 1 объекта 2, включающая в себя скрытое полутоновое голографическое изображение, и растровая структура 3 идентификатора 4 выполнены таким образом, что при определенном совмещении этих структур (фиг. 5) проявляется муаровый эффект и изображение становится видимым. Для проверки подлинности объекта 2 на растровую структуру устройства защиты 1 накладывают идентификатор таким образом, чтобы обеспечить совмещение растровой структуры 3 идентификатора (фиг. 5) и растровой структуры 1 объекта 2 защиты и при этом направление ориентации образующих цилиндрических микролинз идентификатора было перпендикулярно направлению ориентации несущих частот рельефной голограммы устройства защиты. В представленном на чертежах примере (фиг. 5) таким проявленным изображением является буква В, обозначенная позицией 6. При таком совмещении растровой структуры 3 идентификатора 4 и растровой структуры 1 объекта 2 защиты проявляются также те элементы растровой структуры, которые выполнены полиграфическим способом, т.е. наряду с проявлением скрытого изображения растровой структуры в виде рельефной голограммы проявляется та часть скрытого изображения, которая выполнена полиграфическим способом. В представленном на фиг. 7 примере это буква Ш), левая часть которой выполнена голографическим способом (позиция 9), а правая - полиграфическим (позиция 10). Скрытое голографическое изображение может быть восстановлено с помощью лазерного излучения, как показано на фиг. 6. На рельефную голограмму 1, содержащую скрытое голографическое изображение, направляется под определенным углом лазерное излучение 7. Восстановление изображения происходит вне рельефной голограммы 1 в плоскости 8. При записи рельефной голограммы можно записать несколько скрытых голографических изображений с разной информацией. Таким образом, предложенная в рамках настоящей полезной модели растровая структура идентификатора позволяет произвести одновременно визуализацию как скрытого растрового изображения, выполненного голографическим способом, так и скрытого растрового изображения, полученного полиграфическим способом. Если проверяемый объект 2 не подлинник, а его ксерокопия, то такой визуализации не происходит, так как при ксерокопировании нельзя воспроизвести рельефную голограмму из-за недостаточной разрешающей способности современной копировальной техники. Применение устройства защиты ценных бумаг и документов в соответствии с заявляемой полезной моделью позволит оперативно выявлять объекты, созданные фальсификаторами с помощью ксерокопирования. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
