Устройство защиты ценных бумаг и документов

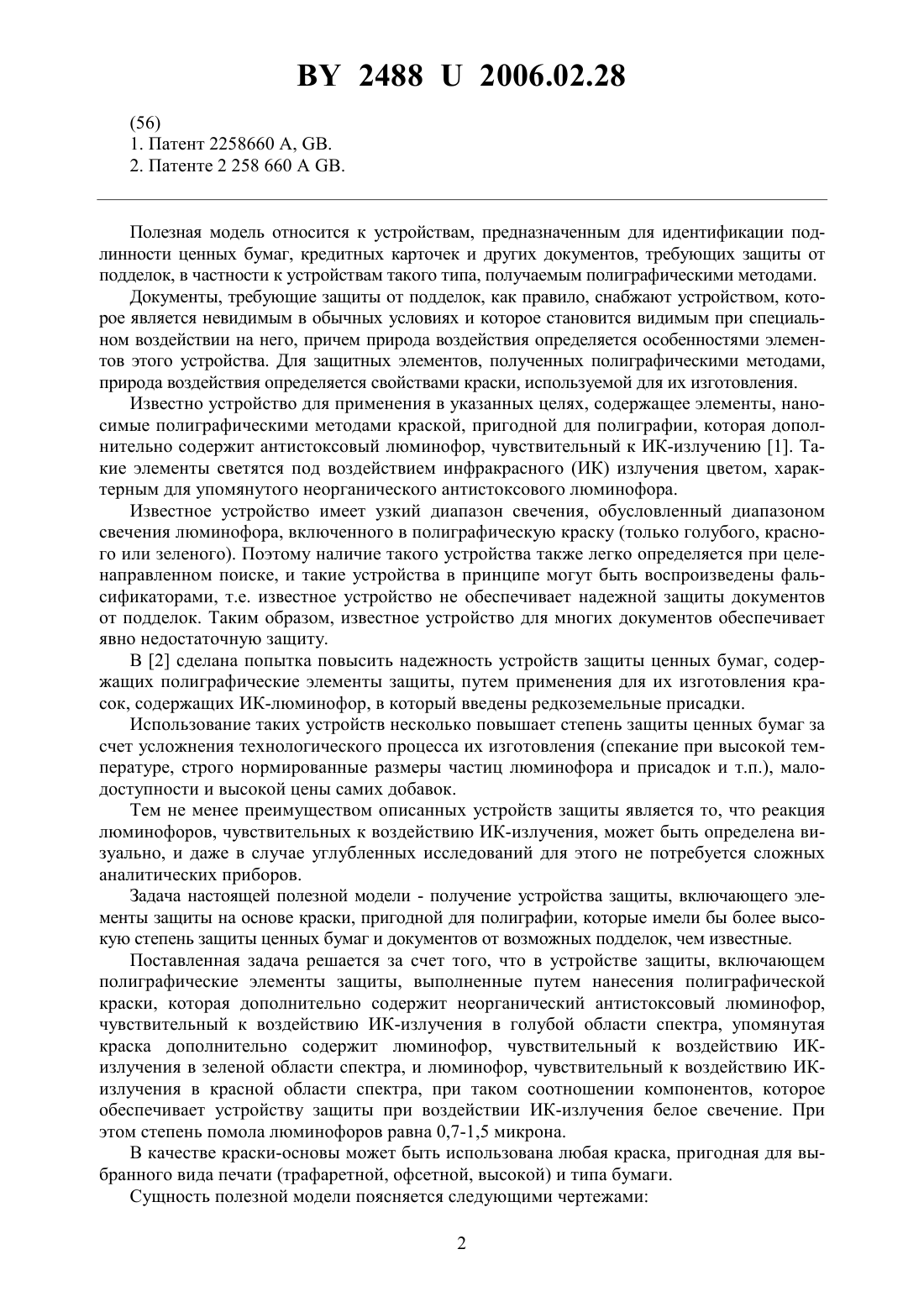

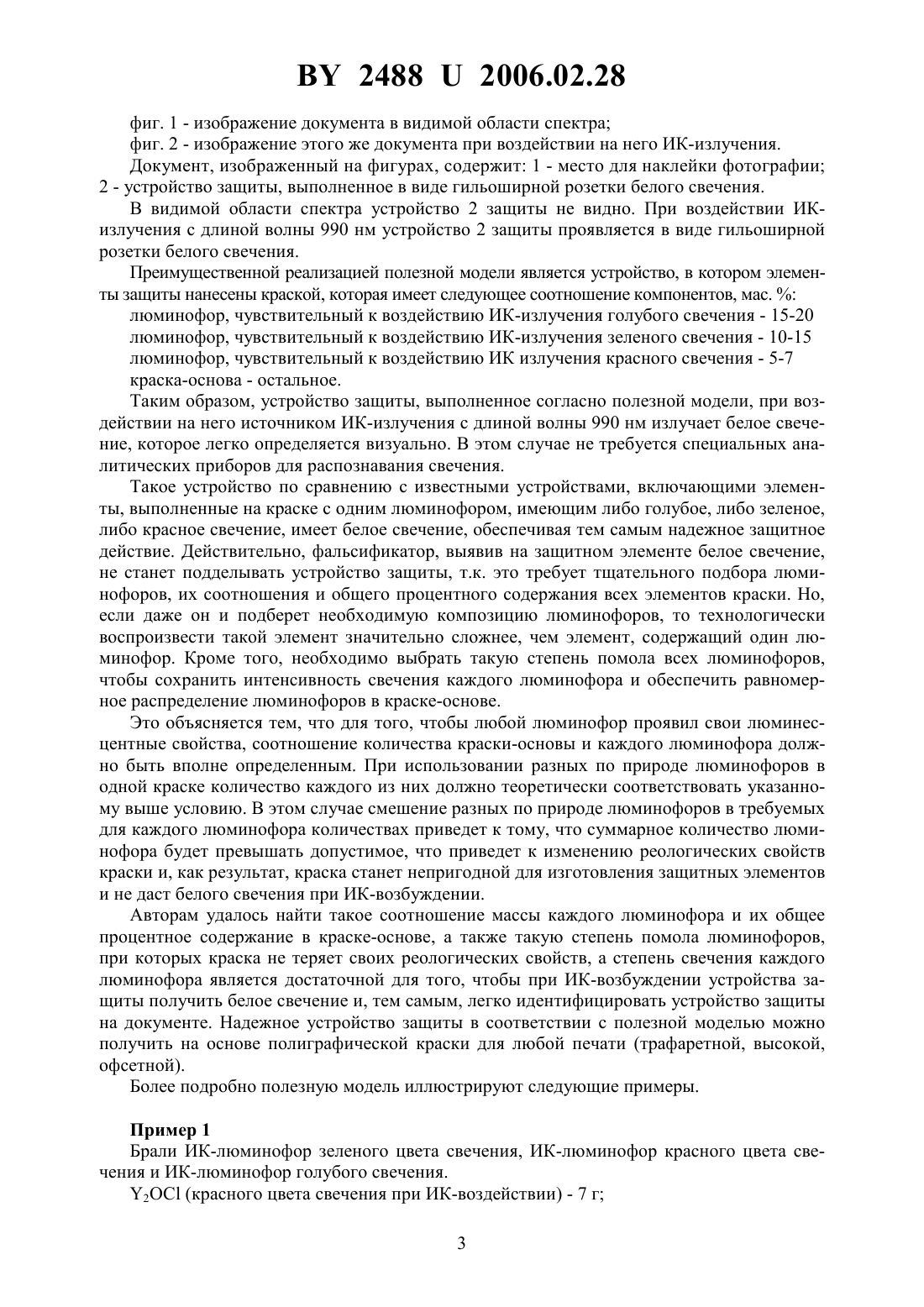

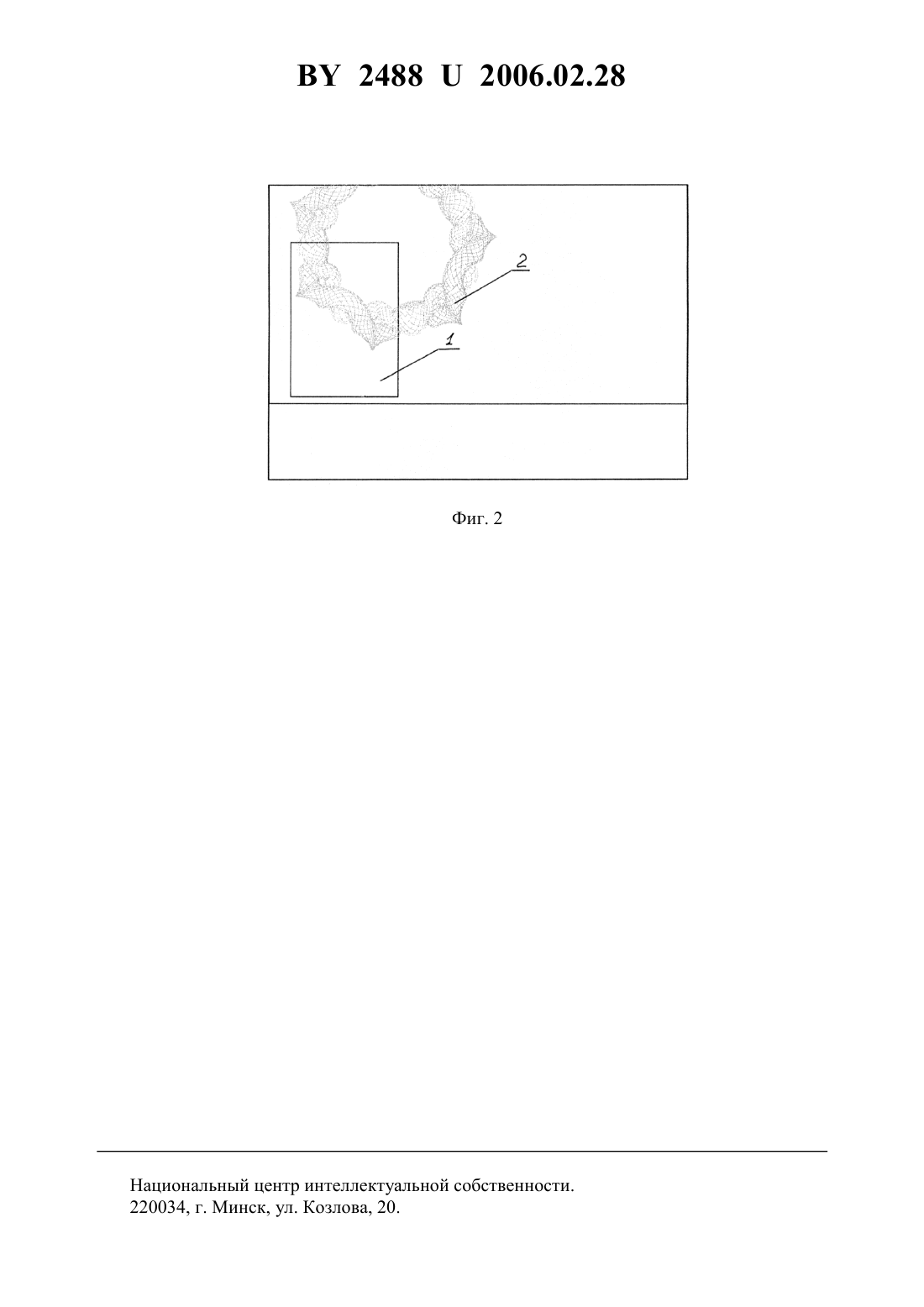

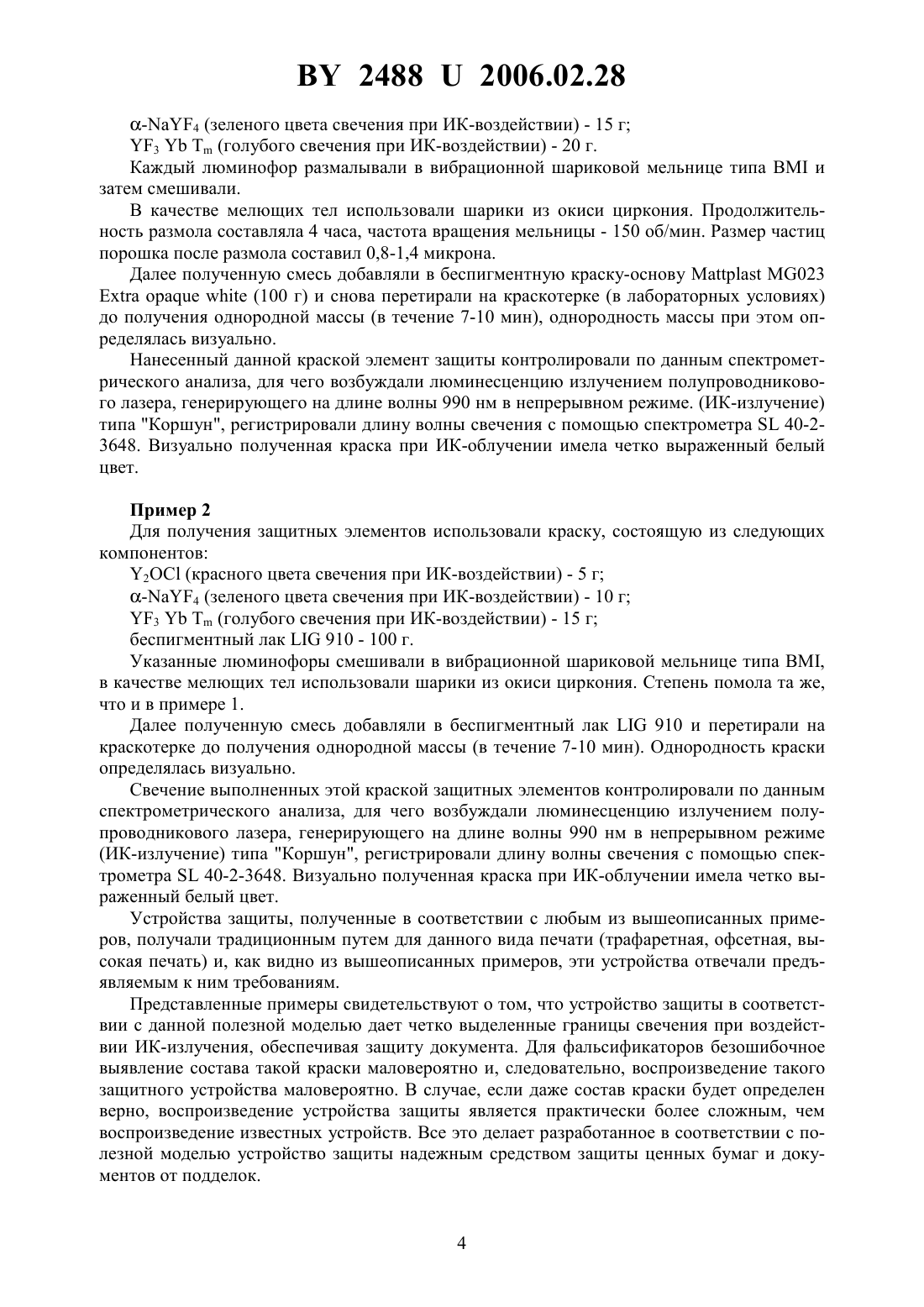

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЗАЩИТЫ ЦЕННЫХ БУМАГ И ДОКУМЕНТОВ(71) Заявитель Республиканское унитарное предприятие Криптотех Гознака(72) Авторы Корочкин Леон Сергеевич Гореленко Александр Яковлевич Плиска Сергей Петрович Губарева Елена Георгиевна(73) Патентообладатель Республиканское унитарное предприятие Криптотех Гознака(57) 1. Устройство защиты ценных бумаг и документов, включающее полиграфические элементы, выполненные путем нанесения полиграфической краски, которая дополнительно содержит неорганический антистоксовый люминофор, чувствительный к воздействию инфракрасного (ИК) излучения голубого свечения, отличающееся тем, что упомянутая краска дополнительно содержит также люминофор, чувствительный к воздействию ИКизлучения зеленого свечения, и люминофор, чувствительный к воздействию ИК-излучения красного свечения, при этом соотношение всех компонентов и степень помола всех люминофоров выбраны такими, чтобы обеспечить устройству защиты при возбуждении его ИК-излучением белое свечение. 2. Устройство защиты ценных бумаг и документов по п. 1, отличающееся тем, что упомянутая полиграфическая краска имеет следующее соотношение компонентов, мас.люминофор, чувствительный к воздействию ИК-излучения голубого свечения - 15-20,люминофор, чувствительный к воздействию ИК-излучения зеленого свечения - 10-15,люминофор, чувствительный к воздействию ИК-излучения красного свечения - 5-7,краска-основа - остальное,при этом степень помола всех люминофоров равна 0,7-1,5 микрона.(56) 1. Патент 2258660 , . 2. Патенте 2 258 660 А . Полезная модель относится к устройствам, предназначенным для идентификации подлинности ценных бумаг, кредитных карточек и других документов, требующих защиты от подделок, в частности к устройствам такого типа, получаемым полиграфическими методами. Документы, требующие защиты от подделок, как правило, снабжают устройством, которое является невидимым в обычных условиях и которое становится видимым при специальном воздействии на него, причем природа воздействия определяется особенностями элементов этого устройства. Для защитных элементов, полученных полиграфическими методами,природа воздействия определяется свойствами краски, используемой для их изготовления. Известно устройство для применения в указанных целях, содержащее элементы, наносимые полиграфическими методами краской, пригодной для полиграфии, которая дополнительно содержит антистоксовый люминофор, чувствительный к ИК-излучению 1. Такие элементы светятся под воздействием инфракрасного (ИК) излучения цветом, характерным для упомянутого неорганического антистоксового люминофора. Известное устройство имеет узкий диапазон свечения, обусловленный диапазоном свечения люминофора, включенного в полиграфическую краску (только голубого, красного или зеленого). Поэтому наличие такого устройства также легко определяется при целенаправленном поиске, и такие устройства в принципе могут быть воспроизведены фальсификаторами, т.е. известное устройство не обеспечивает надежной защиты документов от подделок. Таким образом, известное устройство для многих документов обеспечивает явно недостаточную защиту. В 2 сделана попытка повысить надежность устройств защиты ценных бумаг, содержащих полиграфические элементы защиты, путем применения для их изготовления красок, содержащих ИК-люминофор, в который введены редкоземельные присадки. Использование таких устройств несколько повышает степень защиты ценных бумаг за счет усложнения технологического процесса их изготовления (спекание при высокой температуре, строго нормированные размеры частиц люминофора и присадок и т.п.), малодоступности и высокой цены самих добавок. Тем не менее преимуществом описанных устройств защиты является то, что реакция люминофоров, чувствительных к воздействию ИК-излучения, может быть определена визуально, и даже в случае углубленных исследований для этого не потребуется сложных аналитических приборов. Задача настоящей полезной модели - получение устройства защиты, включающего элементы защиты на основе краски, пригодной для полиграфии, которые имели бы более высокую степень защиты ценных бумаг и документов от возможных подделок, чем известные. Поставленная задача решается за счет того, что в устройстве защиты, включающем полиграфические элементы защиты, выполненные путем нанесения полиграфической краски, которая дополнительно содержит неорганический антистоксовый люминофор,чувствительный к воздействию ИК-излучения в голубой области спектра, упомянутая краска дополнительно содержит люминофор, чувствительный к воздействию ИКизлучения в зеленой области спектра, и люминофор, чувствительный к воздействию ИКизлучения в красной области спектра, при таком соотношении компонентов, которое обеспечивает устройству защиты при воздействии ИК-излучения белое свечение. При этом степень помола люминофоров равна 0,7-1,5 микрона. В качестве краски-основы может быть использована любая краска, пригодная для выбранного вида печати (трафаретной, офсетной, высокой) и типа бумаги. Сущность полезной модели поясняется следующими чертежами 2 24882006.02.28 фиг. 1 - изображение документа в видимой области спектра фиг. 2 - изображение этого же документа при воздействии на него ИК-излучения. Документ, изображенный на фигурах, содержит 1 - место для наклейки фотографии 2 - устройство защиты, выполненное в виде гильоширной розетки белого свечения. В видимой области спектра устройство 2 защиты не видно. При воздействии ИКизлучения с длиной волны 990 нм устройство 2 защиты проявляется в виде гильоширной розетки белого свечения. Преимущественной реализацией полезной модели является устройство, в котором элементы защиты нанесены краской, которая имеет следующее соотношение компонентов, мас.люминофор, чувствительный к воздействию ИК-излучения голубого свечения - 15-20 люминофор, чувствительный к воздействию ИК-излучения зеленого свечения - 10-15 люминофор, чувствительный к воздействию ИК излучения красного свечения - 5-7 краска-основа - остальное. Таким образом, устройство защиты, выполненное согласно полезной модели, при воздействии на него источником ИК-излучения с длиной волны 990 нм излучает белое свечение, которое легко определяется визуально. В этом случае не требуется специальных аналитических приборов для распознавания свечения. Такое устройство по сравнению с известными устройствами, включающими элементы, выполненные на краске с одним люминофором, имеющим либо голубое, либо зеленое,либо красное свечение, имеет белое свечение, обеспечивая тем самым надежное защитное действие. Действительно, фальсификатор, выявив на защитном элементе белое свечение,не станет подделывать устройство защиты, т.к. это требует тщательного подбора люминофоров, их соотношения и общего процентного содержания всех элементов краски. Но,если даже он и подберет необходимую композицию люминофоров, то технологически воспроизвести такой элемент значительно сложнее, чем элемент, содержащий один люминофор. Кроме того, необходимо выбрать такую степень помола всех люминофоров,чтобы сохранить интенсивность свечения каждого люминофора и обеспечить равномерное распределение люминофоров в краске-основе. Это объясняется тем, что для того, чтобы любой люминофор проявил свои люминесцентные свойства, соотношение количества краски-основы и каждого люминофора должно быть вполне определенным. При использовании разных по природе люминофоров в одной краске количество каждого из них должно теоретически соответствовать указанному выше условию. В этом случае смешение разных по природе люминофоров в требуемых для каждого люминофора количествах приведет к тому, что суммарное количество люминофора будет превышать допустимое, что приведет к изменению реологических свойств краски и, как результат, краска станет непригодной для изготовления защитных элементов и не даст белого свечения при ИК-возбуждении. Авторам удалось найти такое соотношение массы каждого люминофора и их общее процентное содержание в краске-основе, а также такую степень помола люминофоров,при которых краска не теряет своих реологических свойств, а степень свечения каждого люминофора является достаточной для того, чтобы при ИК-возбуждении устройства защиты получить белое свечение и, тем самым, легко идентифицировать устройство защиты на документе. Надежное устройство защиты в соответствии с полезной моделью можно получить на основе полиграфической краски для любой печати (трафаретной, высокой,офсетной). Более подробно полезную модель иллюстрируют следующие примеры. Пример 1 Брали ИК-люминофор зеленого цвета свечения, ИК-люминофор красного цвета свечения и ИК-люминофор голубого свечения. 2 (красного цвета свечения при ИК-воздействии) - 7 г 3-4 (зеленого цвета свечения при ИК-воздействии) - 15 г 3(голубого свечения при ИК-воздействии) - 20 г. Каждый люминофор размалывали в вибрационной шариковой мельнице типаи затем смешивали. В качестве мелющих тел использовали шарики из окиси циркония. Продолжительность размола составляла 4 часа, частота вращения мельницы - 150 об/мин. Размер частиц порошка после размола составил 0,8-1,4 микрона. Далее полученную смесь добавляли в беспигментную краску-основу 023(100 г) и снова перетирали на краскотерке (в лабораторных условиях) до получения однородной массы (в течение 7-10 мин), однородность массы при этом определялась визуально. Нанесенный данной краской элемент защиты контролировали по данным спектрометрического анализа, для чего возбуждали люминесценцию излучением полупроводникового лазера, генерирующего на длине волны 990 нм в непрерывном режиме. (ИК-излучение) типа Коршун, регистрировали длину волны свечения с помощью спектрометра 40-23648. Визуально полученная краска при ИК-облучении имела четко выраженный белый цвет. Пример 2 Для получения защитных элементов использовали краску, состоящую из следующих компонентов 2 (красного цвета свечения при ИК-воздействии) - 5 г-4 (зеленого цвета свечения при ИК-воздействии) - 10 г 3(голубого свечения при ИК-воздействии) - 15 г беспигментный лак 910 - 100 г. Указанные люминофоры смешивали в вибрационной шариковой мельнице типа ,в качестве мелющих тел использовали шарики из окиси циркония. Степень помола та же,что и в примере 1. Далее полученную смесь добавляли в беспигментный лак 910 и перетирали на краскотерке до получения однородной массы (в течение 7-10 мин). Однородность краски определялась визуально. Свечение выполненных этой краской защитных элементов контролировали по данным спектрометрического анализа, для чего возбуждали люминесценцию излучением полупроводникового лазера, генерирующего на длине волны 990 нм в непрерывном режиме(ИК-излучение) типа Коршун, регистрировали длину волны свечения с помощью спектрометра 40-2-3648. Визуально полученная краска при ИК-облучении имела четко выраженный белый цвет. Устройства защиты, полученные в соответствии с любым из вышеописанных примеров, получали традиционным путем для данного вида печати (трафаретная, офсетная, высокая печать) и, как видно из вышеописанных примеров, эти устройства отвечали предъявляемым к ним требованиям. Представленные примеры свидетельствуют о том, что устройство защиты в соответствии с данной полезной моделью дает четко выделенные границы свечения при воздействии ИК-излучения, обеспечивая защиту документа. Для фальсификаторов безошибочное выявление состава такой краски маловероятно и, следовательно, воспроизведение такого защитного устройства маловероятно. В случае, если даже состав краски будет определен верно, воспроизведение устройства защиты является практически более сложным, чем воспроизведение известных устройств. Все это делает разработанное в соответствии с полезной моделью устройство защиты надежным средством защиты ценных бумаг и документов от подделок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
