Устройство определения величины задержки последовательности квадратичных вычетов

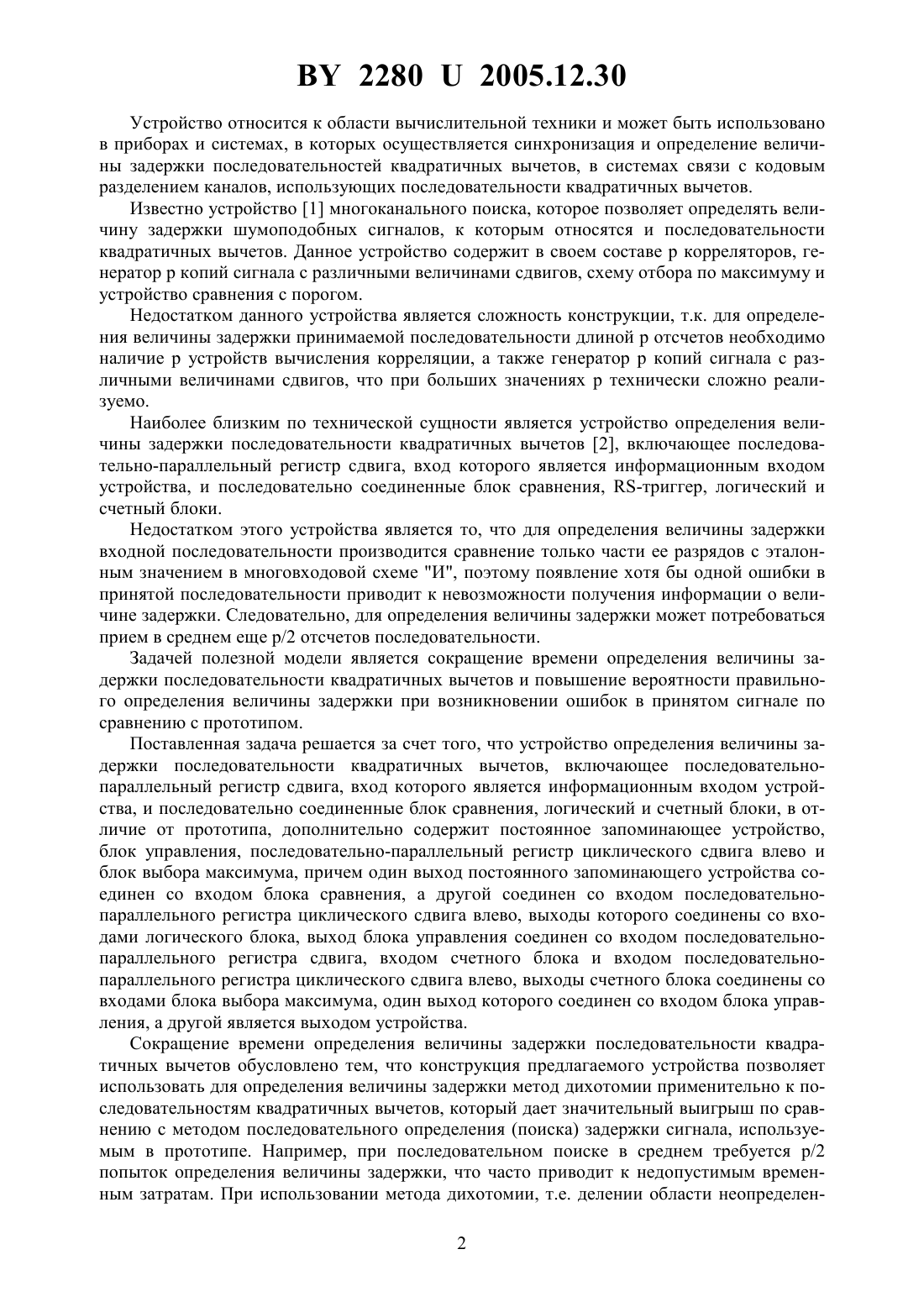

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ ЗАДЕРЖКИ ПОСЛЕДОВАТЕЛЬНОСТИ КВАДРАТИЧНЫХ ВЫЧЕТОВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Басалай Роман Николаевич Мальцев Сергей Васильевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство определения величины задержки последовательности квадратичных вычетов, включающее последовательно-параллельный регистр сдвига, вход которого является информационным входом устройства, и последовательно соединенные блок сравнения,логический и счетный блоки, отличающееся тем, что оно дополнительно содержит постоянное запоминающее устройство, блок управления, последовательно-параллельный регистр циклического сдвига влево и блок выбора максимума, причем один выход постоянного запоминающего устройства соединен со входом блока сравнения, а другой соединен со входом последовательно-параллельного регистра циклического сдвига влево, выходы которого соединены со входами логического блока, выход блока управления соединен со входом последовательно-параллельного регистра сдвига, входом счетного блока и входом последовательно-параллельного регистра циклического сдвига влево, выходы счетного блока соединены со входами блока выбора максимума, один выход которого соединен со входом блока управления, а другой является выходом устройства.(56) 1. Пестряков В.Б., Афанасьев В.П., Гурвич В.Л. и др. Шумоподобные сигналы в системах передачи информации / Под ред. В.Б. Пестрякова. - . Сов. радио, 1973. - С. 154-155. 2. Жодзишский М.И., Мазепа Р.Б., Овсянников Е.П. и др. Цифровые радиоприемные системы Справочник / Под ред. М.И. Жодзишского - . Радио и связь, 1990. - С. 185-186 22802005.12.30 Устройство относится к области вычислительной техники и может быть использовано в приборах и системах, в которых осуществляется синхронизация и определение величины задержки последовательностей квадратичных вычетов, в системах связи с кодовым разделением каналов, использующих последовательности квадратичных вычетов. Известно устройство 1 многоканального поиска, которое позволяет определять величину задержки шумоподобных сигналов, к которым относятся и последовательности квадратичных вычетов. Данное устройство содержит в своем составе р корреляторов, генератор р копий сигнала с различными величинами сдвигов, схему отбора по максимуму и устройство сравнения с порогом. Недостатком данного устройства является сложность конструкции, т.к. для определения величины задержки принимаемой последовательности длиной р отсчетов необходимо наличие р устройств вычисления корреляции, а также генератор р копий сигнала с различными величинами сдвигов, что при больших значениях р технически сложно реализуемо. Наиболее близким по технической сущности является устройство определения величины задержки последовательности квадратичных вычетов 2, включающее последовательно-параллельный регистр сдвига, вход которого является информационным входом устройства, и последовательно соединенные блок сравнения, -триггер, логический и счетный блоки. Недостатком этого устройства является то, что для определения величины задержки входной последовательности производится сравнение только части ее разрядов с эталонным значением в многовходовой схеме И, поэтому появление хотя бы одной ошибки в принятой последовательности приводит к невозможности получения информации о величине задержки. Следовательно, для определения величины задержки может потребоваться прием в среднем еще р/2 отсчетов последовательности. Задачей полезной модели является сокращение времени определения величины задержки последовательности квадратичных вычетов и повышение вероятности правильного определения величины задержки при возникновении ошибок в принятом сигнале по сравнению с прототипом. Поставленная задача решается за счет того, что устройство определения величины задержки последовательности квадратичных вычетов, включающее последовательнопараллельный регистр сдвига, вход которого является информационным входом устройства, и последовательно соединенные блок сравнения, логический и счетный блоки, в отличие от прототипа, дополнительно содержит постоянное запоминающее устройство,блок управления, последовательно-параллельный регистр циклического сдвига влево и блок выбора максимума, причем один выход постоянного запоминающего устройства соединен со входом блока сравнения, а другой соединен со входом последовательнопараллельного регистра циклического сдвига влево, выходы которого соединены со входами логического блока, выход блока управления соединен со входом последовательнопараллельного регистра сдвига, входом счетного блока и входом последовательнопараллельного регистра циклического сдвига влево, выходы счетного блока соединены со входами блока выбора максимума, один выход которого соединен со входом блока управления, а другой является выходом устройства. Сокращение времени определения величины задержки последовательности квадратичных вычетов обусловлено тем, что конструкция предлагаемого устройства позволяет использовать для определения величины задержки метод дихотомии применительно к последовательностям квадратичных вычетов, который дает значительный выигрыш по сравнению с методом последовательного определения (поиска) задержки сигнала, используемым в прототипе. Например, при последовательном поиске в среднем требуется р/2 попыток определения величины задержки, что часто приводит к недопустимым временным затратам. При использовании метода дихотомии, т.е. делении области неопределен 2 22802005.12.30 ности на две части при каждом шаге поиска, число шагов сокращается до величины порядка 2, что в большинстве случаев является приемлемым. Повышение вероятности правильного определения величины задержки при возникновении ошибок в принятом сигнале достигается тем, что, в отличие от прототипа, в устройстве используется анализ всех р отсчетов принимаемой последовательности в блоке сравнения. На фигуре 1 представлена функциональная блок-схема заявляемого устройства, на фигуре 2 - структурная блок-схема устройства. Устройство определения величины задержки последовательности квадратичных вычетов содержит входной последовательно-параллельный регистр 1 циклического сдвига вправо ППРп длиной р-разрядов, вход которого является информационным входом устройства. Выходы (пары выходов) регистра ППРп 2 и р, 3 и (р - 1), 4 и (р - 2), р 1)/2) и р 1)/21) подключены соответственно к первому и второму входам трехвходовых блоков 2 сравнения разрядов входной и опорной (эталонной) последовательности БСР 1,Б 2, БСРз,Б(р - 1)/2. Третий вход каждого блока 2 сравнения разрядов входной и опорной (эталонной) последовательности БСР 1, Б 2, Б 3,Б( - 1)/2 соединен с выходом 2, 3, 4,р - 1)/21) регистра 3 хранения р 1)/2) младших разрядов опорной(эталонной) последовательности квадратичных вычетовсоответственно, вход которого подключен к выходу постоянного запоминающего устройства ПЗУ 8. Выходы блоков сравнения разрядов входной и опорной (эталонной) последовательности Б 1, Б 2, БСРз, БСР(р-1)/2 подключены к входам суммирующего устройства СУ 4, выход которого через решающий блок РБ 5 подключен к управляющим входам управляемых инверторов 6 УИ 1,УИ 2, УИ 3,УИР. Вход РБ 5 соединен с выходом ПЗУ 8. Информационные входы управляемых инверторов 6 соединены с выходами 1, 2, 3,р р-разрядного последовательнопараллельного регистра 7 циклического сдвига влево ППРл, основной вход которого соединен с выходом постоянного запоминающего устройства ПЗУ 8, а управляющий вход ППРл 7 (управляемый задним фронтом сигнала) - с выходом блока управления БУ 9 и одновременно со счетными входами (управляемыми передним фронтом сигнала) реверсивных счетчиков 10 1, 2, РС 3,РСр и управляющим входом (управляемым передним фронтом сигнала) входного последовательно-параллельного регистра 1 циклического сдвига вправо ППРп. Выходы управляемых инверторов 6 УИ 1, УИ 2, УИ 3,УИр соединены с управляющими входами реверсивных счетчиков 10 1, 2, РС 3,РСр соответственно. Выходы реверсивных счетчиков 10 1, 2, РС 3,РСр соединены со входами 0,1, 2,(р - 1) соответственно блока выбора максимума Б 11. Один выход Б подключен к входу БУ, а другой выход БВМ является выходом устройства. Блоки 2 сравнения разрядов входной и опорной (эталонной) опорной последовательности БСР 1, Б 2, БСР 3,Б( - 1)/2, регистр 3 хранения р 1)/2) младших разрядов опорной (эталонной) последовательности квадратичных вычетов , суммирующее устройство СУ 4 и решающий блок Б 5 входят в состав блока сравнения(фиг. 1) управляемые инверторы 6 УИ 1, УИ 2, УИ 3,УИр - в состав логического блокареверсивные счетчики 10 РС 1, 2, 3,РСр - в состав счетного блока . Устройство работает следующим образом. Перед приемом сигнала в регистр хранения(р 1)/2 младших разрядов опорной последовательности 3 записываются значения младших (р 1)/2 разрядов опорной последовательности квадратичных вычетов из постоянного запоминающего устройства ПЗУ 8, а в последовательно-параллельный регистр циклического сдвига влево ППРл 7 записываются значения всех р-разрядов опорной последовательности квадратичных вычетов из постоянного запоминающего устройства ПЗУ 8. Сигналы на выходе реверсивных счетчиков 10 1, 2, РС 3,РСр устанавливаются в 0. Выход устройства принимает значение, равное 0. Величина сдвига входной последовательности определяется относительно опорной последовательности квадратичных вычетов. Входной сигнал представляет собой последовательность отсчетов со значениями 3 22802005.12.30 из алфавита 1 - 1. Опорная (эталонная) последовательность квадратичных вычетов длиной р отсчетов содержит значения 1 в разрядах с порядковыми номерами, равными значениям квадратичных вычетов по модулю р для множества чисел от 0 до (р - 1), и значения - 1 во всех остальных разрядах. При формировании опорной последовательности квадратичных вычетов разряды нумеруются от 0 до (р - 1). Во входной последовательнопараллельный регистр циклического сдвига вправо ППРп 1 поступает входной векторсигнал длиной р. Далее осуществляется сравнение разрядов входной последовательности и младших разрядов опорной последовательности между собой в блоках 2 сравнения разрядов входной и опорной (эталонной) последовательности БСР 1, Б 2, БСР 3,Б(р - 1)/2. Результат сравнения разрядов определяется по правилу если на входе БСР число сигналов со значением - 1 нечетно (т.е. 1 или 3), то на выход БСР выдается сигнал со значением - 1 во всех остальных случаях на выход БСР выдается сигнал со значением 1. Результаты сравнения разрядов входной и опорной (эталонной) последовательности с выходов БСР 1, Б 2, БСР 3,БСР(р - 1)/2 поступают на входы 1, 2, 3,р суммирующего устройства СУ 4. В СУ осуществляется суммирование значений входных сигналов. Результат суммирования поступает на первый вход решающего блока РБ 5, в котором величина входного сигнала сравнивается со значениями коэффициентов , , , поступающими на второй вход РБ с выхода ПЗУ. Коэффициенты , , , хранящиеся в ПЗУ и поступающие на второй вход РБ, определяют принадлежность текущего сдвига входной последовательности ко множеству вычетов или невычетов. Если величина сигнала на первом входе РБ ближе к значению коэффициента , чем к значению коэффициентовили, то текущий сдвиг входной последовательности принадлежит множеству вычетов, и на выход РБ выдается значение 1. Если же величина сигнала на первом входе РБ ближе к значению одного из коэффициентовили , чем к значению коэффициента , то текущий сдвиг входной последовательности принадлежит множеству невычетов, и на выход РБ выдается значение - 1. Выходной сигнал РБ поступает на управляющие входы управляемых инверторов 6 УИ 1, УИ 2, УИ 3,УИр, на выходы которых подаются значения разрядов 1, 2, 3,р р-разрядного последовательно-параллельного регистра циклического сдвига влево ППРл 7 соответственно, если на управляющих входах УИ 1, УИ 2, УИ 3,УИр присутствует сигнал 1, и противоположные (проинвертированные) значения разрядов 1, 2, 3,р р-разрядного последовательно-параллельного регистра циклического сдвига влево ППРл 7 соответственно, если на управляющих входах УИ 1, УИ 2, УИ 3,УИр присутствует сигнал - 1. Далее выходные сигналы управляемых инверторов УИ 1, УИ 2, УИ 3, УИр поступают на управляющие входы реверсивных счетчиков 10 1, РС 2, РС 3,соответственно. Далее сигнал тактирования на выходе блока управления БУ изменяет свое состояние с 0 на 1 и поступает одновременно на счетные входы реверсивных счетчиков 1, РС 2, РС 3,РСр, на управляющий вход входного последовательнопараллельного регистра циклического сдвига вправо ППРп 1 и на управляющий вход последовательно-параллельного регистра циклического сдвига влево ППРл 7. Поскольку счетные входы реверсивных счетчиков 1, РС 2, РС 3,РСр управляются изменением входного сигнала с 0 на 1 (передний фронт тактового сигнала), то это приводит к изменению состояния всех реверсивных счетчиков 1, РС 2, РС 3,РСр. Каждый из реверсивных счетчиков 10 увеличивает значение сигнала на выходе на 1, если на его управляющем входе присутствует сигнал 1, и уменьшает значение сигнала на выходе на 1,если на его управляющем входе присутствует сигнал - 1. Выходы реверсивных счетчиков 1, РС 2, РС 3,РСр поступают на входы 0, 1, 2,(р - 1) соответственно блока выбора максимума БВМ 11. В блоке выбора максимума БВМ происходит анализ значений входных сигналов, по результатам которого происходит изменение состояния выходов БВМ. Алгоритм работы БВМ сводится к следующему если на текущем этапе обработки входного сигнала среди р сигналов на входе БВМ присутствует более одного сигнала с 4 22802005.12.30 максимальным значением, то требуется проведение следующего этапа обработки. При этом с управляющего выхода БВМ на вход БУ поступает сигнал разрешения дальнейшей работы БУ, а на информационном выходе БВМ (выходе устройства) присутствует значение, равное 0. При присутствии на входе БУ сигнала разрешения дальнейшей работы БУ тактовый сигнал на выходе БУ изменяет свое значение с 1 на 0 (задний фронт тактового сигнала) и поступает одновременно на управляющий вход входного последовательнопараллельного регистра циклического сдвига вправо ППРп 1, на управляющий вход последовательно-параллельного регистра циклического сдвига влево ППРл 7 и на счетные входы реверсивных счетчиков 1, РС 2, РС 3,РСр. Поскольку управляющий вход входного последовательно-параллельного регистра циклического сдвига вправо ППРп и управляющий вход последовательно-параллельного регистра циклического сдвига влево ППРл управляются изменением входного сигнала с 1 на 0 (управляются задним фронтом тактового сигнала), то это приводит к циклическому сдвигу вправо на один разряд входной последовательности во входном последовательно-параллельном регистре циклического сдвига вправо ППРп и одновременно с этим к циклическому сдвигу влево на один разряд опорной последовательности квадратичных вычетов в последовательно-параллельном регистре циклического сдвига влево ППРл. Далее происходит обработка входной последовательности, имеющей дополнительный циклический сдвиг вправо на один разряд,по алгоритму, описанному ранее. Повторение циклов обработки происходит до тех пор,пока среди сигналов на входах 0, 1, 2,(р - 1) БВМ 11 не окажется единственный сигнал с максимальным значением. При этом с управляющего выхода БВМ на вход БУ поступает сигнал запрещения дальнейшей работы БУ, а на выходе устройства устанавливается значение, равное номеру входа БВМ, на котором присутствует максимальное значение сигнала, которое является величиной сдвига входной последовательности квадратичных вычетов относительно опорной (эталонной). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
