Клапан регулирующий безинерционный универсальный

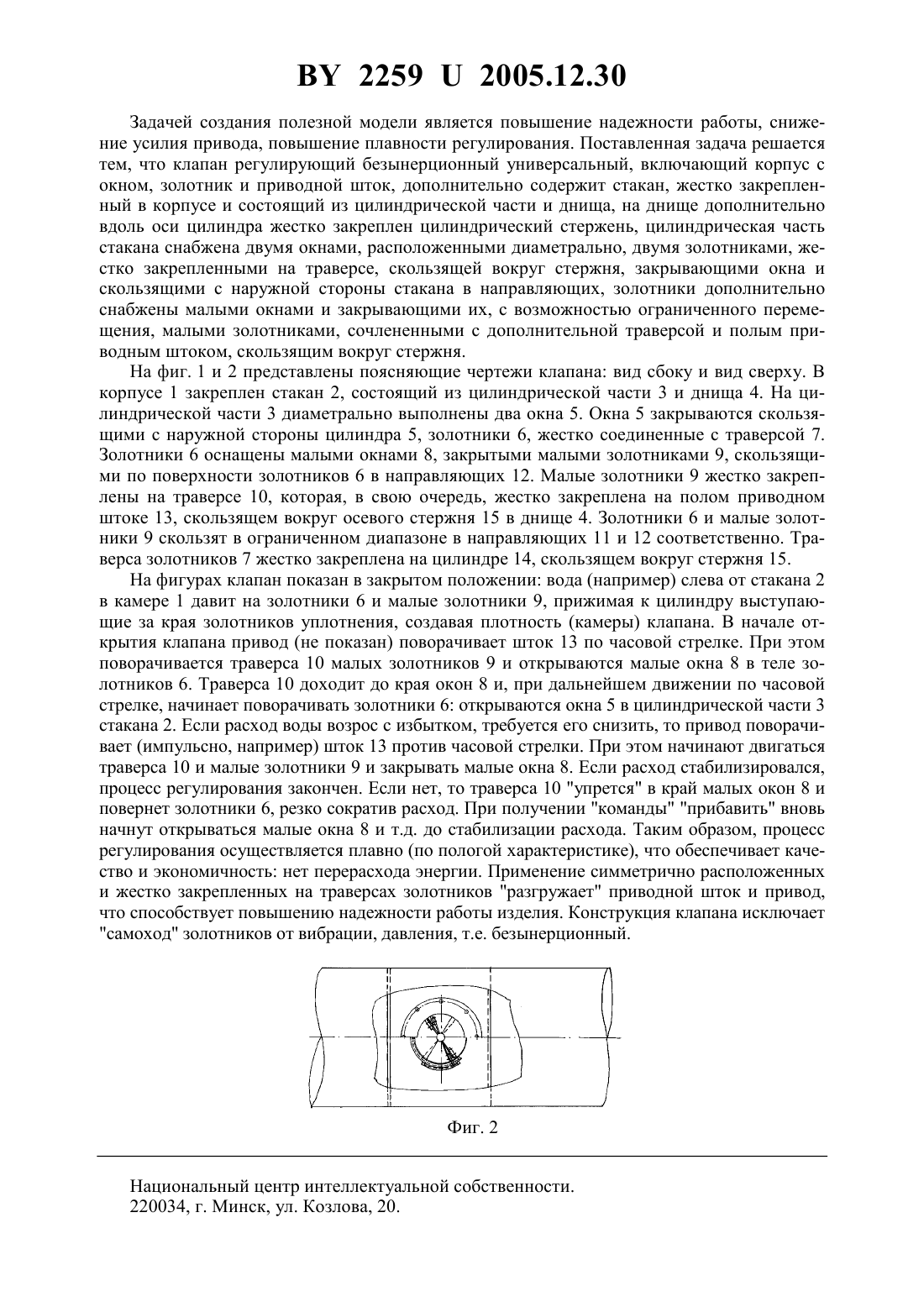

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛАПАН РЕГУЛИРУЮЩИЙ БЕЗЫНЕРЦИОННЫЙ УНИВЕРСАЛЬНЫЙ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Клапан регулирующий безынерционный универсальный, включающий корпус с окном, золотник и приводной шток, отличающийся тем, что дополнительно содержит стакан, жестко закрепленный в корпусе и состоящий из цилиндрической части и днища, на днище дополнительно вдоль оси цилиндра жестко закреплен цилиндрический стержень,цилиндрическая часть стакана снабжена двумя окнами, расположенными диаметрально,двумя золотниками, жестко закрепленными на траверсе, скользящей вокруг стержня, закрывающими окна и скользящими с наружной стороны стакана в направляющих, золотники дополнительно снабжены малыми окнами и закрывающими их, с возможностью ограниченного перемещения, малыми золотниками, сочлененными с дополнительной траверсой и полым приводным штоком, скользящим вокруг стержня. Фиг. 1 Клапан регулирующий безынерционный универсальный относится к техническим средствам регулирования жидкости и газа. Известны средства аналогичного назначения, например Затвор поворотный дисковый по ГОСТ 12012 1, взятый в качестве прототипа. Затвор содержит камеру с окном,закрываемым дисковым клапаном-золотником, и приводной шток. Недостатками затвора являются большие усилия на приводной шток, низкая плавность регулирования расхода и невысокая надежность работы. 22592005.12.30 Задачей создания полезной модели является повышение надежности работы, снижение усилия привода, повышение плавности регулирования. Поставленная задача решается тем, что клапан регулирующий безынерционный универсальный, включающий корпус с окном, золотник и приводной шток, дополнительно содержит стакан, жестко закрепленный в корпусе и состоящий из цилиндрической части и днища, на днище дополнительно вдоль оси цилиндра жестко закреплен цилиндрический стержень, цилиндрическая часть стакана снабжена двумя окнами, расположенными диаметрально, двумя золотниками, жестко закрепленными на траверсе, скользящей вокруг стержня, закрывающими окна и скользящими с наружной стороны стакана в направляющих, золотники дополнительно снабжены малыми окнами и закрывающими их, с возможностью ограниченного перемещения, малыми золотниками, сочлененными с дополнительной траверсой и полым приводным штоком, скользящим вокруг стержня. На фиг. 1 и 2 представлены поясняющие чертежи клапана вид сбоку и вид сверху. В корпусе 1 закреплен стакан 2, состоящий из цилиндрической части 3 и днища 4. На цилиндрической части 3 диаметрально выполнены два окна 5. Окна 5 закрываются скользящими с наружной стороны цилиндра 5, золотники 6, жестко соединенные с траверсой 7. Золотники 6 оснащены малыми окнами 8, закрытыми малыми золотниками 9, скользящими по поверхности золотников 6 в направляющих 12. Малые золотники 9 жестко закреплены на траверсе 10, которая, в свою очередь, жестко закреплена на полом приводном штоке 13, скользящем вокруг осевого стержня 15 в днище 4. Золотники 6 и малые золотники 9 скользят в ограниченном диапазоне в направляющих 11 и 12 соответственно. Траверса золотников 7 жестко закреплена на цилиндре 14, скользящем вокруг стержня 15. На фигурах клапан показан в закрытом положении вода (например) слева от стакана 2 в камере 1 давит на золотники 6 и малые золотники 9, прижимая к цилиндру выступающие за края золотников уплотнения, создавая плотность (камеры) клапана. В начале открытия клапана привод (не показан) поворачивает шток 13 по часовой стрелке. При этом поворачивается траверса 10 малых золотников 9 и открываются малые окна 8 в теле золотников 6. Траверса 10 доходит до края окон 8 и, при дальнейшем движении по часовой стрелке, начинает поворачивать золотники 6 открываются окна 5 в цилиндрической части 3 стакана 2. Если расход воды возрос с избытком, требуется его снизить, то привод поворачивает (импульсно, например) шток 13 против часовой стрелки. При этом начинают двигаться траверса 10 и малые золотники 9 и закрывать малые окна 8. Если расход стабилизировался,процесс регулирования закончен. Если нет, то траверса 10 упрется в край малых окон 8 и повернет золотники 6, резко сократив расход. При получении команды прибавить вновь начнут открываться малые окна 8 и т.д. до стабилизации расхода. Таким образом, процесс регулирования осуществляется плавно (по пологой характеристике), что обеспечивает качество и экономичность нет перерасхода энергии. Применение симметрично расположенных и жестко закрепленных на траверсах золотников разгружает приводной шток и привод,что способствует повышению надежности работы изделия. Конструкция клапана исключает самоход золотников от вибрации, давления, т.е. безынерционный. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
