Смывной бачок с двойным спуском для туалета

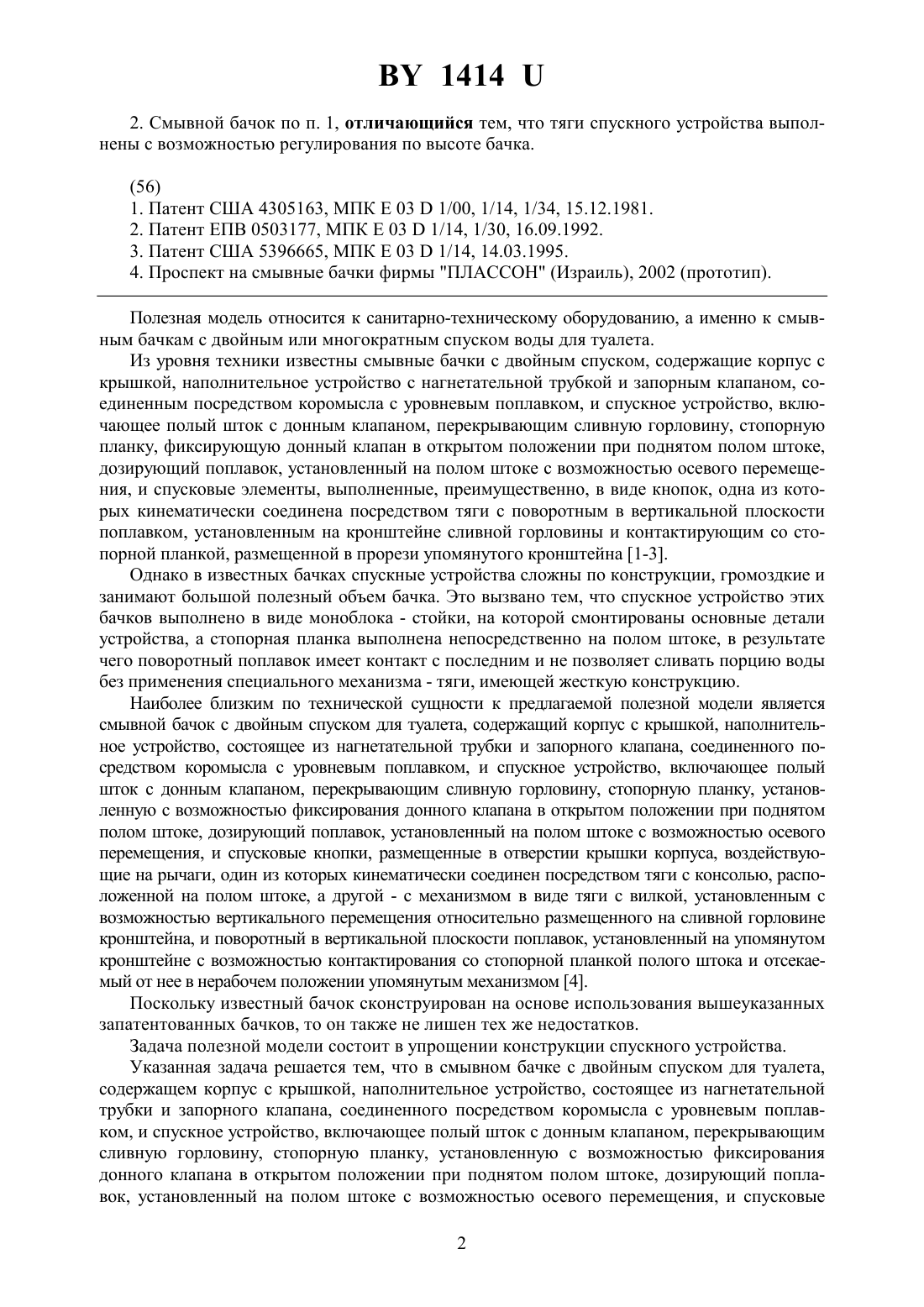

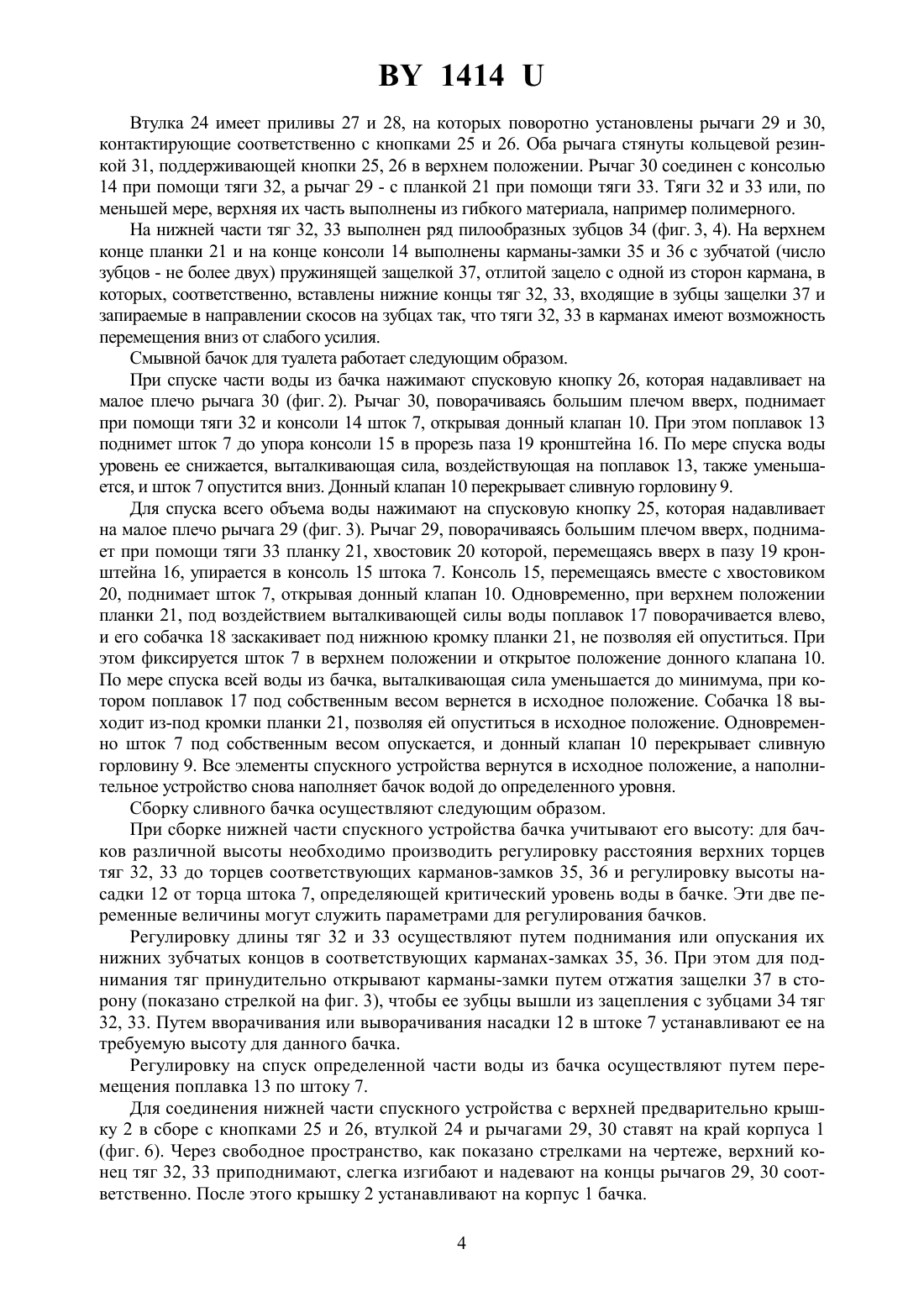

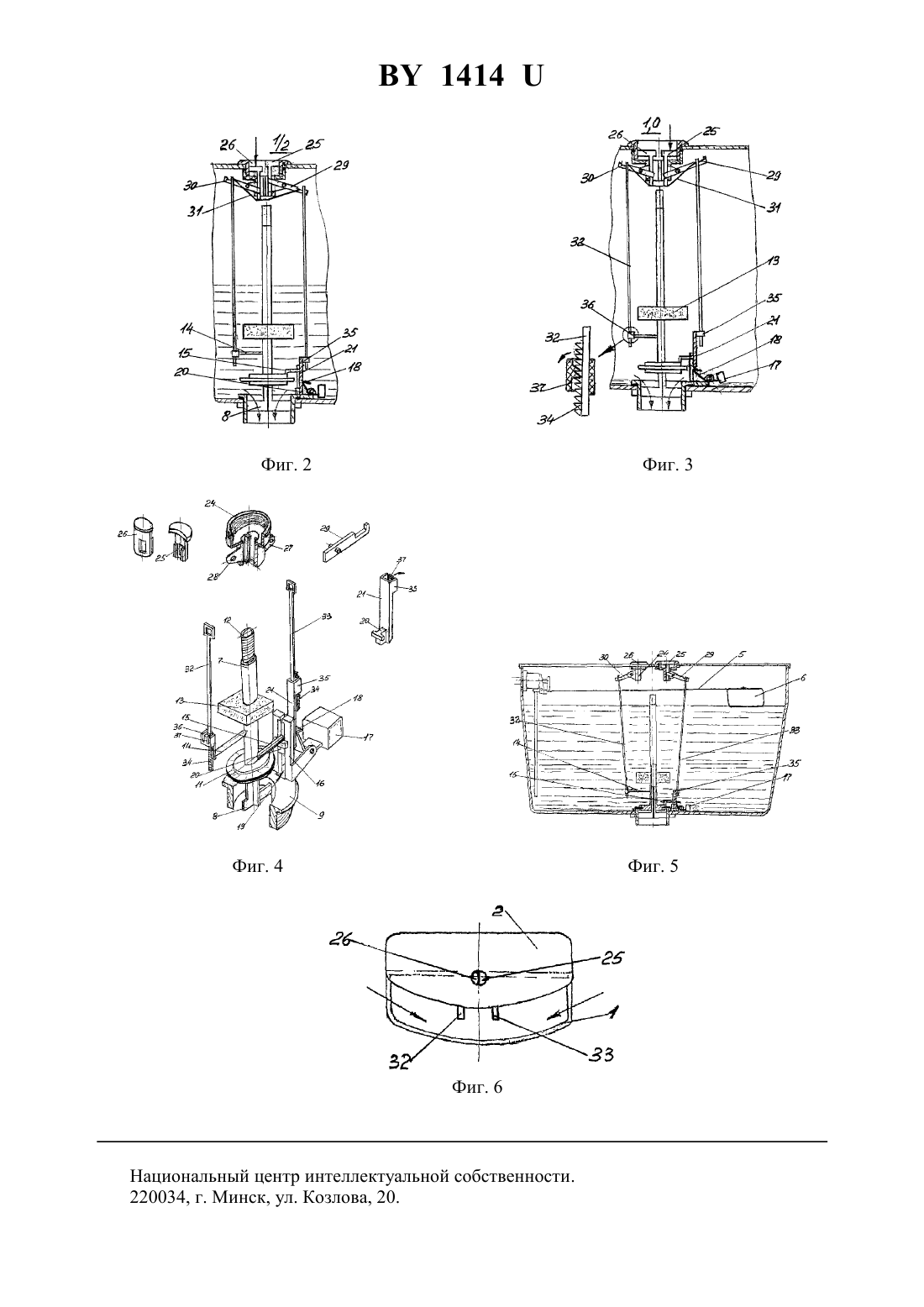

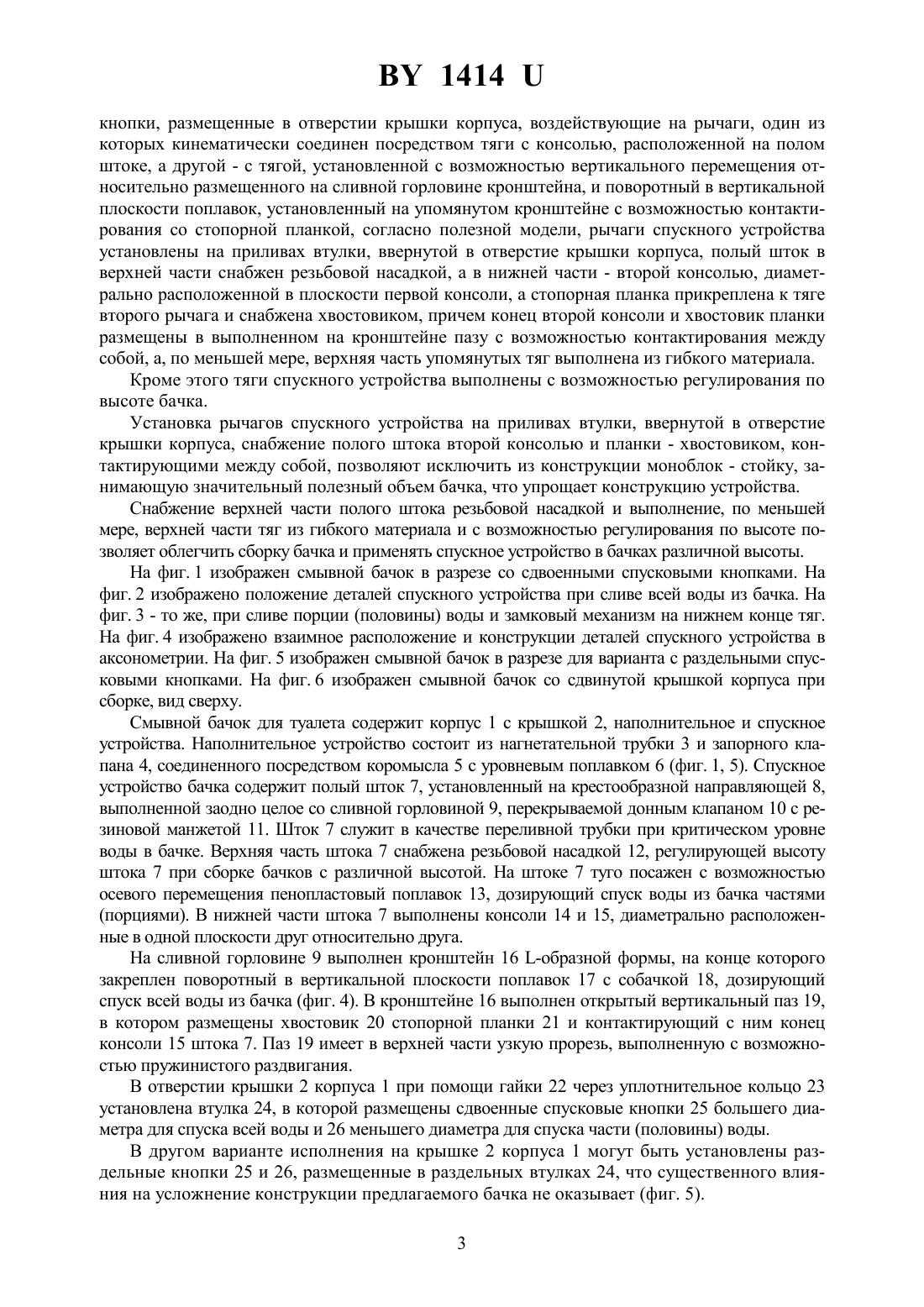

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СМЫВНОЙ БАЧОК С ДВОЙНЫМ СПУСКОМ ДЛЯ ТУАЛЕТА(71) Заявитель Гуревич Аркадий Ильич(72) Автор Гуревич Аркадий Ильич(73) Патентообладатель Гуревич Аркадий Ильич(57) 1. Смывной бачок с двойным спуском для туалета, содержащий корпус с крышкой,наполнительное устройство, состоящее из нагнетательной трубки и запорного клапана,соединенного посредством коромысла с уровневым поплавком, и спускное устройство,включающее полый шток с донным клапаном, перекрывающим сливную горловину, стопорную планку, установленную с возможностью фиксирования донного клапана в открытом положении при поднятом полом штоке, дозирующий поплавок, установленный на полом штоке с возможностью осевого перемещения, и спусковые кнопки, размещенные в отверстии крышки корпуса, воздействующие на рычаги, один из которых кинематически соединен посредством тяги с консолью, расположенной на полом штоке, а другой - с тягой, установленной с возможностью вертикального перемещения относительно размещенного на сливной горловине кронштейна, и поворотный в вертикальной плоскости поплавок, установленный на упомянутом кронштейне с возможностью контактирования со стопорной планкой, отличающийся тем, что рычаги спускного устройства установлены на приливах втулки, ввернутой в отверстие крышки корпуса, полый шток в верхней части снабжен резьбовой насадкой, а в нижней части - второй консолью, диаметрально расположенной в плоскости первой консоли, а стопорная планка прикреплена к тяге второго рычага и снабжена хвостовиком, причем конец второй консоли и хвостовик планки размещены в выполненном на кронштейне пазу с возможностью контактирования между собой, а, по меньшей мере, верхняя часть упомянутых тяг выполнена из гибкого материала. 14142. Смывной бачок по п. 1, отличающийся тем, что тяги спускного устройства выполнены с возможностью регулирования по высоте бачка.(56) 1. Патент США 4305163, МПК Е 031/00, 1/14, 1/34, 15.12.1981. 2. Патент ЕПВ 0503177, МПК 031/14, 1/30, 16.09.1992. 3. Патент США 5396665, МПК 031/14, 14.03.1995. 4. Проспект на смывные бачки фирмы ПЛАССОН (Израиль), 2002 (прототип). Полезная модель относится к санитарно-техническому оборудованию, а именно к смывным бачкам с двойным или многократным спуском воды для туалета. Из уровня техники известны смывные бачки с двойным спуском, содержащие корпус с крышкой, наполнительное устройство с нагнетательной трубкой и запорным клапаном, соединенным посредством коромысла с уровневым поплавком, и спускное устройство, включающее полый шток с донным клапаном, перекрывающим сливную горловину, стопорную планку, фиксирующую донный клапан в открытом положении при поднятом полом штоке,дозирующий поплавок, установленный на полом штоке с возможностью осевого перемещения, и спусковые элементы, выполненные, преимущественно, в виде кнопок, одна из которых кинематически соединена посредством тяги с поворотным в вертикальной плоскости поплавком, установленным на кронштейне сливной горловины и контактирующим со стопорной планкой, размещенной в прорези упомянутого кронштейна 1-3. Однако в известных бачках спускные устройства сложны по конструкции, громоздкие и занимают большой полезный объем бачка. Это вызвано тем, что спускное устройство этих бачков выполнено в виде моноблока - стойки, на которой смонтированы основные детали устройства, а стопорная планка выполнена непосредственно на полом штоке, в результате чего поворотный поплавок имеет контакт с последним и не позволяет сливать порцию воды без применения специального механизма - тяги, имеющей жесткую конструкцию. Наиболее близким по технической сущности к предлагаемой полезной модели является смывной бачок с двойным спуском для туалета, содержащий корпус с крышкой, наполнительное устройство, состоящее из нагнетательной трубки и запорного клапана, соединенного посредством коромысла с уровневым поплавком, и спускное устройство, включающее полый шток с донным клапаном, перекрывающим сливную горловину, стопорную планку, установленную с возможностью фиксирования донного клапана в открытом положении при поднятом полом штоке, дозирующий поплавок, установленный на полом штоке с возможностью осевого перемещения, и спусковые кнопки, размещенные в отверстии крышки корпуса, воздействующие на рычаги, один из которых кинематически соединен посредством тяги с консолью, расположенной на полом штоке, а другой - с механизмом в виде тяги с вилкой, установленным с возможностью вертикального перемещения относительно размещенного на сливной горловине кронштейна, и поворотный в вертикальной плоскости поплавок, установленный на упомянутом кронштейне с возможностью контактирования со стопорной планкой полого штока и отсекаемый от нее в нерабочем положении упомянутым механизмом 4. Поскольку известный бачок сконструирован на основе использования вышеуказанных запатентованных бачков, то он также не лишен тех же недостатков. Задача полезной модели состоит в упрощении конструкции спускного устройства. Указанная задача решается тем, что в смывном бачке с двойным спуском для туалета,содержащем корпус с крышкой, наполнительное устройство, состоящее из нагнетательной трубки и запорного клапана, соединенного посредством коромысла с уровневым поплавком, и спускное устройство, включающее полый шток с донным клапаном, перекрывающим сливную горловину, стопорную планку, установленную с возможностью фиксирования донного клапана в открытом положении при поднятом полом штоке, дозирующий поплавок, установленный на полом штоке с возможностью осевого перемещения, и спусковые 2 1414 кнопки, размещенные в отверстии крышки корпуса, воздействующие на рычаги, один из которых кинематически соединен посредством тяги с консолью, расположенной на полом штоке, а другой - с тягой, установленной с возможностью вертикального перемещения относительно размещенного на сливной горловине кронштейна, и поворотный в вертикальной плоскости поплавок, установленный на упомянутом кронштейне с возможностью контактирования со стопорной планкой, согласно полезной модели, рычаги спускного устройства установлены на приливах втулки, ввернутой в отверстие крышки корпуса, полый шток в верхней части снабжен резьбовой насадкой, а в нижней части - второй консолью, диаметрально расположенной в плоскости первой консоли, а стопорная планка прикреплена к тяге второго рычага и снабжена хвостовиком, причем конец второй консоли и хвостовик планки размещены в выполненном на кронштейне пазу с возможностью контактирования между собой, а, по меньшей мере, верхняя часть упомянутых тяг выполнена из гибкого материала. Кроме этого тяги спускного устройства выполнены с возможностью регулирования по высоте бачка. Установка рычагов спускного устройства на приливах втулки, ввернутой в отверстие крышки корпуса, снабжение полого штока второй консолью и планки - хвостовиком, контактирующими между собой, позволяют исключить из конструкции моноблок - стойку, занимающую значительный полезный объем бачка, что упрощает конструкцию устройства. Снабжение верхней части полого штока резьбовой насадкой и выполнение, по меньшей мере, верхней части тяг из гибкого материала и с возможностью регулирования по высоте позволяет облегчить сборку бачка и применять спускное устройство в бачках различной высоты. На фиг. 1 изображен смывной бачок в разрезе со сдвоенными спусковыми кнопками. На фиг. 2 изображено положение деталей спускного устройства при сливе всей воды из бачка. На фиг. 3 - то же, при сливе порции (половины) воды и замковый механизм на нижнем конце тяг. На фиг. 4 изображено взаимное расположение и конструкции деталей спускного устройства в аксонометрии. На фиг. 5 изображен смывной бачок в разрезе для варианта с раздельными спусковыми кнопками. На фиг. 6 изображен смывной бачок со сдвинутой крышкой корпуса при сборке, вид сверху. Смывной бачок для туалета содержит корпус 1 с крышкой 2, наполнительное и спускное устройства. Наполнительное устройство состоит из нагнетательной трубки 3 и запорного клапана 4, соединенного посредством коромысла 5 с уровневым поплавком 6 (фиг. 1, 5). Спускное устройство бачка содержит полый шток 7, установленный на крестообразной направляющей 8,выполненной заодно целое со сливной горловиной 9, перекрываемой донным клапаном 10 с резиновой манжетой 11. Шток 7 служит в качестве переливной трубки при критическом уровне воды в бачке. Верхняя часть штока 7 снабжена резьбовой насадкой 12, регулирующей высоту штока 7 при сборке бачков с различной высотой. На штоке 7 туго посажен с возможностью осевого перемещения пенопластовый поплавок 13, дозирующий спуск воды из бачка частями(порциями). В нижней части штока 7 выполнены консоли 14 и 15, диаметрально расположенные в одной плоскости друг относительно друга. На сливной горловине 9 выполнен кронштейн 16 -образной формы, на конце которого закреплен поворотный в вертикальной плоскости поплавок 17 с собачкой 18, дозирующий спуск всей воды из бачка (фиг. 4). В кронштейне 16 выполнен открытый вертикальный паз 19,в котором размещены хвостовик 20 стопорной планки 21 и контактирующий с ним конец консоли 15 штока 7. Паз 19 имеет в верхней части узкую прорезь, выполненную с возможностью пружинистого раздвигания. В отверстии крышки 2 корпуса 1 при помощи гайки 22 через уплотнительное кольцо 23 установлена втулка 24, в которой размещены сдвоенные спусковые кнопки 25 большего диаметра для спуска всей воды и 26 меньшего диаметра для спуска части (половины) воды. В другом варианте исполнения на крышке 2 корпуса 1 могут быть установлены раздельные кнопки 25 и 26, размещенные в раздельных втулках 24, что существенного влияния на усложнение конструкции предлагаемого бачка не оказывает (фиг. 5). 3 1414 Втулка 24 имеет приливы 27 и 28, на которых поворотно установлены рычаги 29 и 30,контактирующие соответственно с кнопками 25 и 26. Оба рычага стянуты кольцевой резинкой 31, поддерживающей кнопки 25, 26 в верхнем положении. Рычаг 30 соединен с консолью 14 при помощи тяги 32, а рычаг 29 - с планкой 21 при помощи тяги 33. Тяги 32 и 33 или, по меньшей мере, верхняя их часть выполнены из гибкого материала, например полимерного. На нижней части тяг 32, 33 выполнен ряд пилообразных зубцов 34 (фиг. 3, 4). На верхнем конце планки 21 и на конце консоли 14 выполнены карманы-замки 35 и 36 с зубчатой (число зубцов - не более двух) пружинящей защелкой 37, отлитой зацело с одной из сторон кармана, в которых, соответственно, вставлены нижние концы тяг 32, 33, входящие в зубцы защелки 37 и запираемые в направлении скосов на зубцах так, что тяги 32, 33 в карманах имеют возможность перемещения вниз от слабого усилия. Смывной бачок для туалета работает следующим образом. При спуске части воды из бачка нажимают спусковую кнопку 26, которая надавливает на малое плечо рычага 30 (фиг. 2). Рычаг 30, поворачиваясь большим плечом вверх, поднимает при помощи тяги 32 и консоли 14 шток 7, открывая донный клапан 10. При этом поплавок 13 поднимет шток 7 до упора консоли 15 в прорезь паза 19 кронштейна 16. По мере спуска воды уровень ее снижается, выталкивающая сила, воздействующая на поплавок 13, также уменьшается, и шток 7 опустится вниз. Донный клапан 10 перекрывает сливную горловину 9. Для спуска всего объема воды нажимают на спусковую кнопку 25, которая надавливает на малое плечо рычага 29 (фиг. 3). Рычаг 29, поворачиваясь большим плечом вверх, поднимает при помощи тяги 33 планку 21, хвостовик 20 которой, перемещаясь вверх в пазу 19 кронштейна 16, упирается в консоль 15 штока 7. Консоль 15, перемещаясь вместе с хвостовиком 20, поднимает шток 7, открывая донный клапан 10. Одновременно, при верхнем положении планки 21, под воздействием выталкивающей силы воды поплавок 17 поворачивается влево,и его собачка 18 заскакивает под нижнюю кромку планки 21, не позволяя ей опуститься. При этом фиксируется шток 7 в верхнем положении и открытое положение донного клапана 10. По мере спуска всей воды из бачка, выталкивающая сила уменьшается до минимума, при котором поплавок 17 под собственным весом вернется в исходное положение. Собачка 18 выходит из-под кромки планки 21, позволяя ей опуститься в исходное положение. Одновременно шток 7 под собственным весом опускается, и донный клапан 10 перекрывает сливную горловину 9. Все элементы спускного устройства вернутся в исходное положение, а наполнительное устройство снова наполняет бачок водой до определенного уровня. Сборку сливного бачка осуществляют следующим образом. При сборке нижней части спускного устройства бачка учитывают его высоту для бачков различной высоты необходимо производить регулировку расстояния верхних торцев тяг 32, 33 до торцев соответствующих карманов-замков 35, 36 и регулировку высоты насадки 12 от торца штока 7, определяющей критический уровень воды в бачке. Эти две переменные величины могут служить параметрами для регулирования бачков. Регулировку длины тяг 32 и 33 осуществляют путем поднимания или опускания их нижних зубчатых концов в соответствующих карманах-замках 35, 36. При этом для поднимания тяг принудительно открывают карманы-замки путем отжатия защелки 37 в сторону (показано стрелкой на фиг. 3), чтобы ее зубцы вышли из зацепления с зубцами 34 тяг 32, 33. Путем вворачивания или выворачивания насадки 12 в штоке 7 устанавливают ее на требуемую высоту для данного бачка. Регулировку на спуск определенной части воды из бачка осуществляют путем перемещения поплавка 13 по штоку 7. Для соединения нижней части спускного устройства с верхней предварительно крышку 2 в сборе с кнопками 25 и 26, втулкой 24 и рычагами 29, 30 ставят на край корпуса 1(фиг. 6). Через свободное пространство, как показано стрелками на чертеже, верхний конец тяг 32, 33 приподнимают, слегка изгибают и надевают на концы рычагов 29, 30 соответственно. После этого крышку 2 устанавливают на корпус 1 бачка. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
