Устройство для изменения расхода воды

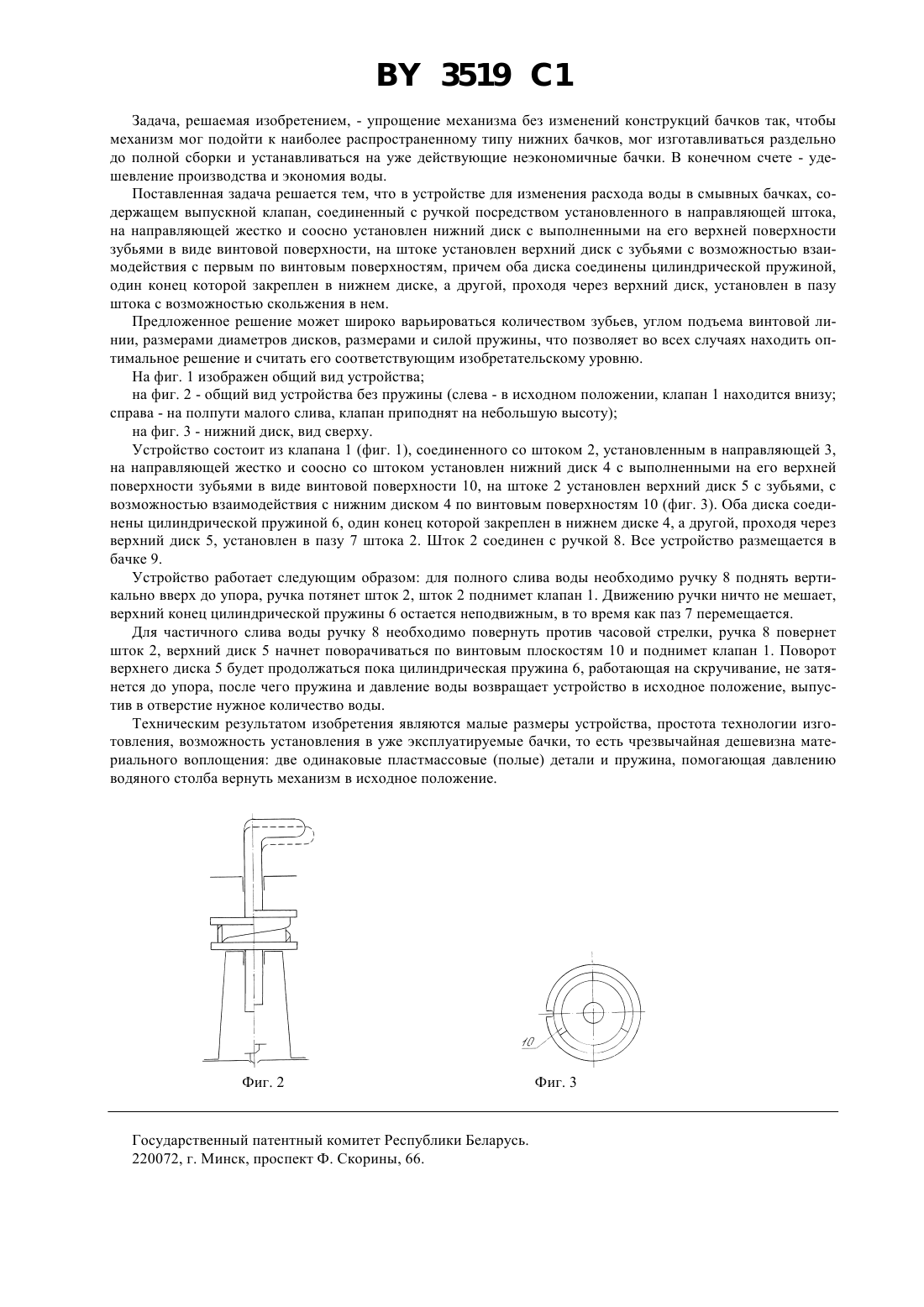

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ РАСХОДА ВОДЫ(57) Устройство для изменения расхода воды в смывных бачках, содержащее выпускной клапан, соединенный с ручкой посредством установленного в направляющей штока, отличающееся тем, что на направляющей жестко и соосно установлен нижний диск с выполненными на его верхней поверхности зубьями в виде винтовой поверхности, на штоке установлен верхний диск с зубьями с возможностью взаимодействия с первым по винтовым поверхностям, причем оба дика соединены цилиндрической пружиной, один конец которой закреплен в нижнем диске, а другой, проходя через верхний диск, установлен в пазу штока с возможностью скольжения в нем. Фиг. 1 Изобретение относится к санитарной технике, а именно к смывным бачкам с переменным расходом воды. Известен смывной бачок 1. Недостатком указанного устройства является то, что оно очень сложно. Известен смывной бачок с переменным расходом воды 2. Недостатком указанного устройства является наличие двух различных кнопок и громоздкий механизм внутри корпуса. 3519 1 Задача, решаемая изобретением, - упрощение механизма без изменений конструкций бачков так, чтобы механизм мог подойти к наиболее распространенному типу нижних бачков, мог изготавливаться раздельно до полной сборки и устанавливаться на уже действующие неэкономичные бачки. В конечном счете - удешевление производства и экономия воды. Поставленная задача решается тем, что в устройстве для изменения расхода воды в смывных бачках, содержащем выпускной клапан, соединенный с ручкой посредством установленного в направляющей штока,на направляющей жестко и соосно установлен нижний диск с выполненными на его верхней поверхности зубьями в виде винтовой поверхности, на штоке установлен верхний диск с зубьями с возможностью взаимодействия с первым по винтовым поверхностям, причем оба диска соединены цилиндрической пружиной,один конец которой закреплен в нижнем диске, а другой, проходя через верхний диск, установлен в пазу штока с возможностью скольжения в нем. Предложенное решение может широко варьироваться количеством зубьев, углом подъема винтовой линии, размерами диаметров дисков, размерами и силой пружины, что позволяет во всех случаях находить оптимальное решение и считать его соответствующим изобретательскому уровню. На фиг. 1 изображен общий вид устройства на фиг. 2 - общий вид устройства без пружины (слева - в исходном положении, клапан 1 находится внизу справа - на полпути малого слива, клапан приподнят на небольшую высоту) на фиг. 3 - нижний диск, вид сверху. Устройство состоит из клапана 1 (фиг. 1), соединенного со штоком 2, установленным в направляющей 3,на направляющей жестко и соосно со штоком установлен нижний диск 4 с выполненными на его верхней поверхности зубьями в виде винтовой поверхности 10, на штоке 2 установлен верхний диск 5 с зубьями, с возможностью взаимодействия с нижним диском 4 по винтовым поверхностям 10 (фиг. 3). Оба диска соединены цилиндрической пружиной 6, один конец которой закреплен в нижнем диске 4, а другой, проходя через верхний диск 5, установлен в пазу 7 штока 2. Шток 2 соединен с ручкой 8. Все устройство размещается в бачке 9. Устройство работает следующим образом для полного слива воды необходимо ручку 8 поднять вертикально вверх до упора, ручка потянет шток 2, шток 2 поднимет клапан 1. Движению ручки ничто не мешает,верхний конец цилиндрической пружины 6 остается неподвижным, в то время как паз 7 перемещается. Для частичного слива воды ручку 8 необходимо повернуть против часовой стрелки, ручка 8 повернет шток 2, верхний диск 5 начнет поворачиваться по винтовым плоскостям 10 и поднимет клапан 1. Поворот верхнего диска 5 будет продолжаться пока цилиндрическая пружина 6, работающая на скручивание, не затянется до упора, после чего пружина и давление воды возвращает устройство в исходное положение, выпустив в отверстие нужное количество воды. Техническим результатом изобретения являются малые размеры устройства, простота технологии изготовления, возможность установления в уже эксплуатируемые бачки, то есть чрезвычайная дешевизна материального воплощения две одинаковые пластмассовые (полые) детали и пружина, помогающая давлению водяного столба вернуть механизм в исходное положение. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
