Багет для крепления натянутого полотна

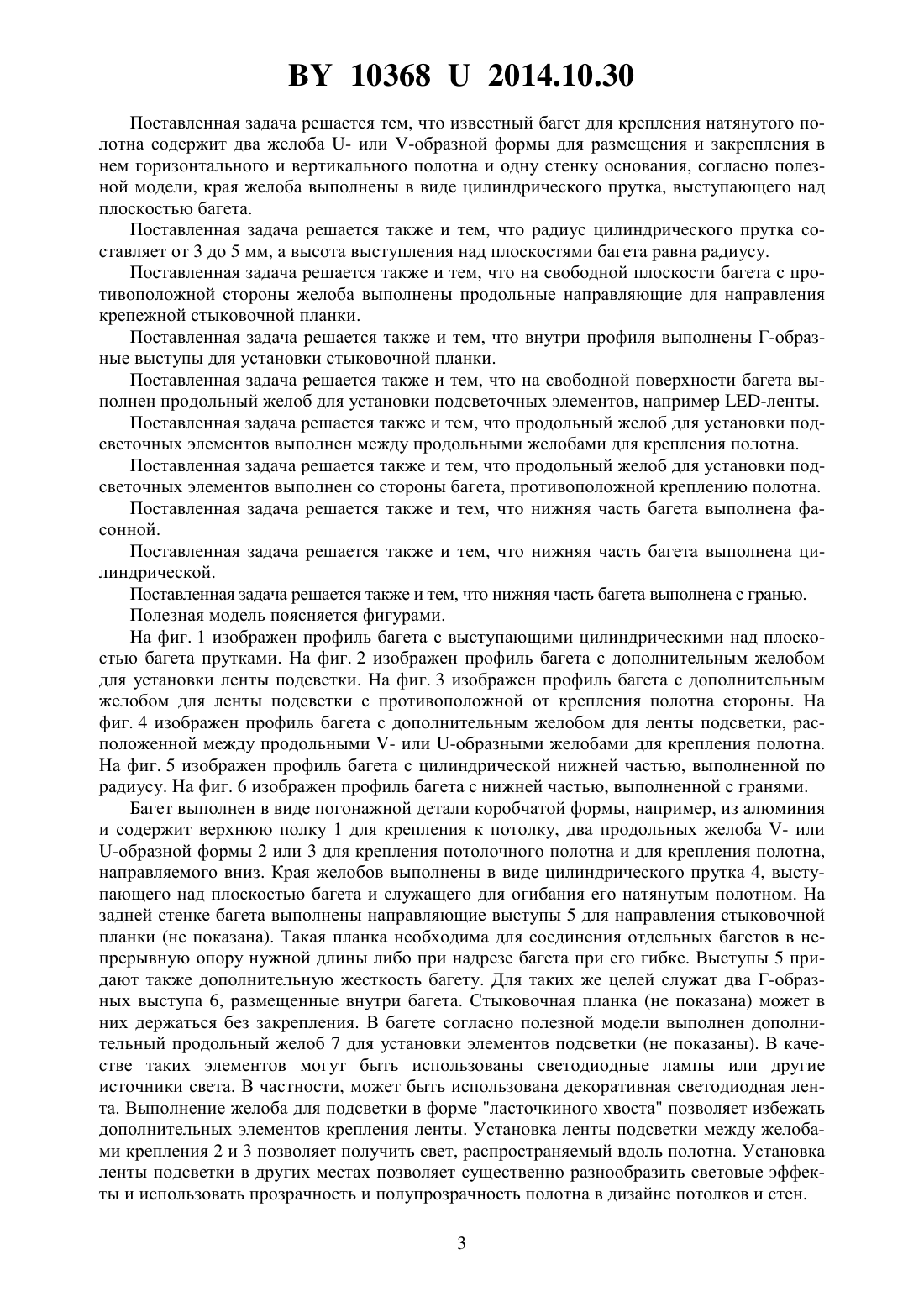

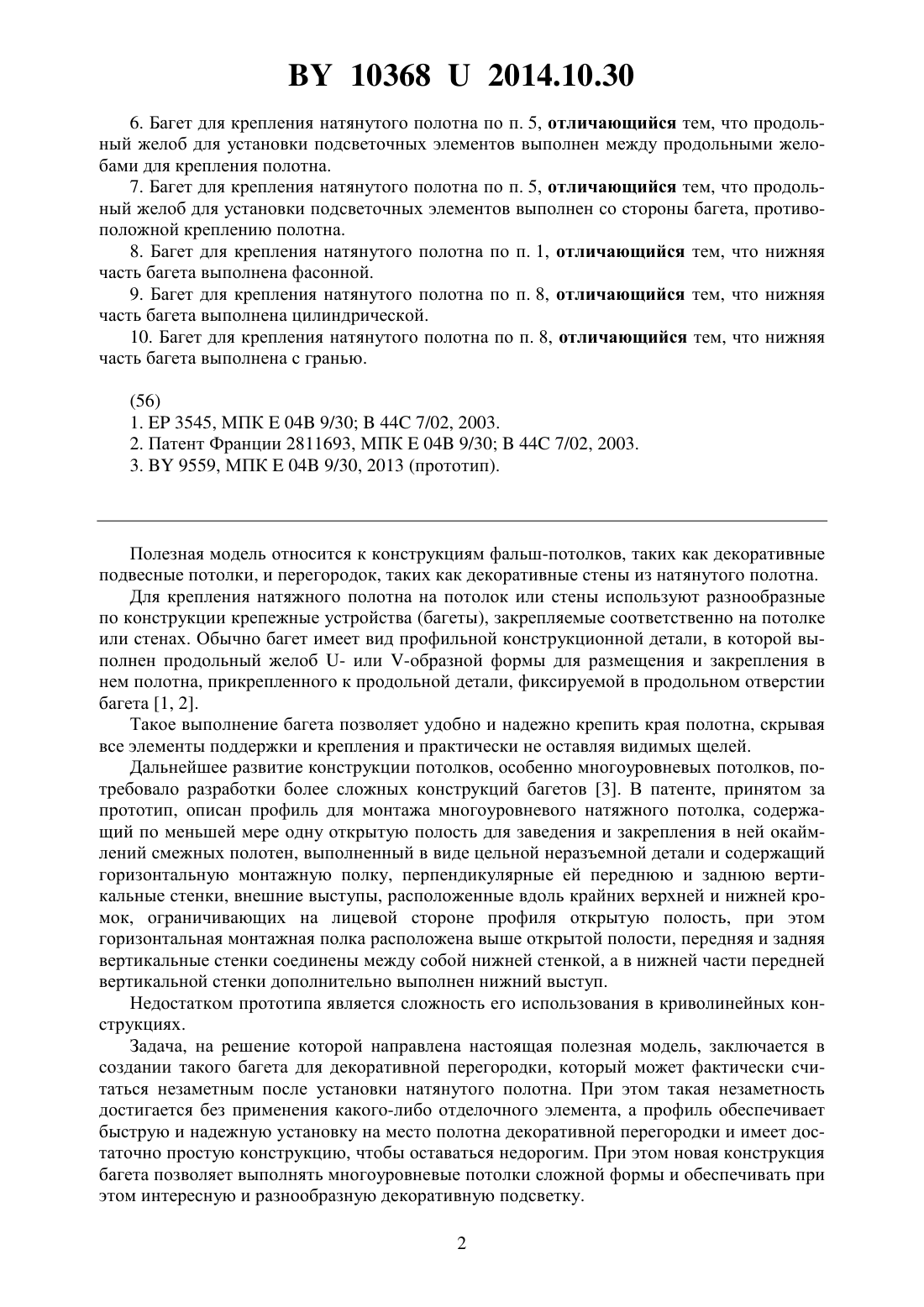

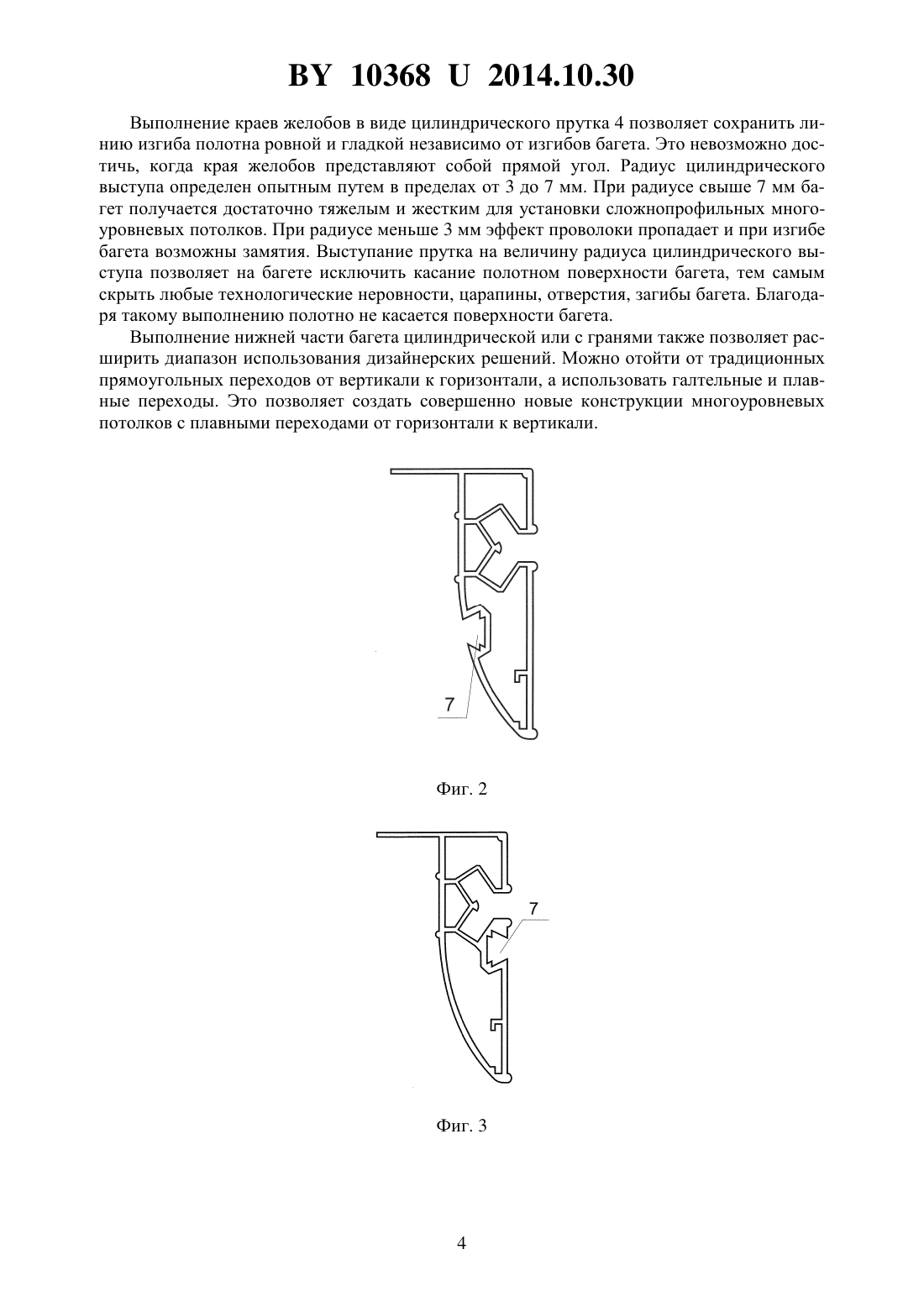

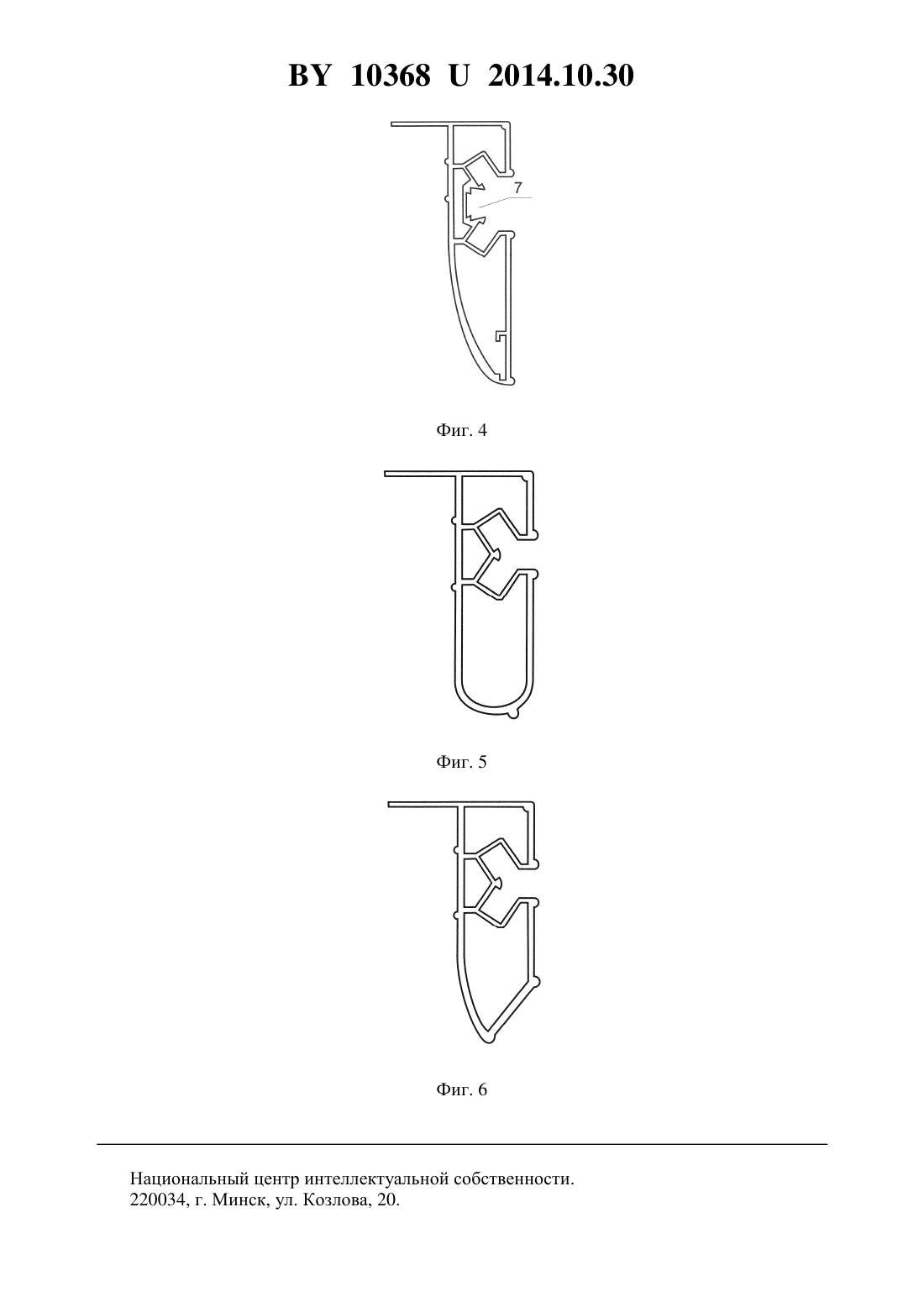

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БАГЕТ ДЛЯ КРЕПЛЕНИЯ НАТЯНУТОГО ПОЛОТНА(71) Заявитель Андреюк Александр Николаевич(72) Автор Андреюк Александр Николаевич(73) Патентообладатель Андреюк Александр Николаевич(57) 1. Багет для крепления натянутого полотна, содержащий два желоба - или -образной формы для размещения и закрепления в нем горизонтального и вертикального полотна и одну стенку основания, отличающийся тем, что края желоба выполнены в виде цилиндрического прутка, выступающего над плоскостью багета. 2. Багет для крепления натянутого полотна по п. 1, отличающийся тем, что радиус цилиндрического прутка составляет от 3 до 7 мм, а высота выступания над плоскостями багета равна радиусу. 3. Багет для крепления натянутого полотна по п. 1, отличающийся тем, что на свободной плоскости багета с противоположной стороны желоба выполнены продольные направляющие для направления крепежной стыковочной планки. 4. Багет для крепления натянутого полотна по п. 1, отличающийся тем, что внутри профиля выполнены Г-образные выступы для установки стыковочной планки. 5. Багет для крепления натянутого полотна по п. 1, отличающийся тем, что на свободной поверхности багета выполнен продольный желоб для установки подсветочных элементов, например -ленты. 103682014.10.30 6. Багет для крепления натянутого полотна по п. 5, отличающийся тем, что продольный желоб для установки подсветочных элементов выполнен между продольными желобами для крепления полотна. 7. Багет для крепления натянутого полотна по п. 5, отличающийся тем, что продольный желоб для установки подсветочных элементов выполнен со стороны багета, противоположной креплению полотна. 8. Багет для крепления натянутого полотна по п. 1, отличающийся тем, что нижняя часть багета выполнена фасонной. 9. Багет для крепления натянутого полотна по п. 8, отличающийся тем, что нижняя часть багета выполнена цилиндрической. 10. Багет для крепления натянутого полотна по п. 8, отличающийся тем, что нижняя часть багета выполнена с гранью. Полезная модель относится к конструкциям фальш-потолков, таких как декоративные подвесные потолки, и перегородок, таких как декоративные стены из натянутого полотна. Для крепления натяжного полотна на потолок или стены используют разнообразные по конструкции крепежные устройства (багеты), закрепляемые соответственно на потолке или стенах. Обычно багет имеет вид профильной конструкционной детали, в которой выполнен продольный желоб - или -образной формы для размещения и закрепления в нем полотна, прикрепленного к продольной детали, фиксируемой в продольном отверстии багета 1, 2. Такое выполнение багета позволяет удобно и надежно крепить края полотна, скрывая все элементы поддержки и крепления и практически не оставляя видимых щелей. Дальнейшее развитие конструкции потолков, особенно многоуровневых потолков, потребовало разработки более сложных конструкций багетов 3. В патенте, принятом за прототип, описан профиль для монтажа многоуровневого натяжного потолка, содержащий по меньшей мере одну открытую полость для заведения и закрепления в ней окаймлений смежных полотен, выполненный в виде цельной неразъемной детали и содержащий горизонтальную монтажную полку, перпендикулярные ей переднюю и заднюю вертикальные стенки, внешние выступы, расположенные вдоль крайних верхней и нижней кромок, ограничивающих на лицевой стороне профиля открытую полость, при этом горизонтальная монтажная полка расположена выше открытой полости, передняя и задняя вертикальные стенки соединены между собой нижней стенкой, а в нижней части передней вертикальной стенки дополнительно выполнен нижний выступ. Недостатком прототипа является сложность его использования в криволинейных конструкциях. Задача, на решение которой направлена настоящая полезная модель, заключается в создании такого багета для декоративной перегородки, который может фактически считаться незаметным после установки натянутого полотна. При этом такая незаметность достигается без применения какого-либо отделочного элемента, а профиль обеспечивает быструю и надежную установку на место полотна декоративной перегородки и имеет достаточно простую конструкцию, чтобы оставаться недорогим. При этом новая конструкция багета позволяет выполнять многоуровневые потолки сложной формы и обеспечивать при этом интересную и разнообразную декоративную подсветку. 2 103682014.10.30 Поставленная задача решается тем, что известный багет для крепления натянутого полотна содержит два желоба - или -образной формы для размещения и закрепления в нем горизонтального и вертикального полотна и одну стенку основания, согласно полезной модели, края желоба выполнены в виде цилиндрического прутка, выступающего над плоскостью багета. Поставленная задача решается также и тем, что радиус цилиндрического прутка составляет от 3 до 5 мм, а высота выступления над плоскостями багета равна радиусу. Поставленная задача решается также и тем, что на свободной плоскости багета с противоположной стороны желоба выполнены продольные направляющие для направления крепежной стыковочной планки. Поставленная задача решается также и тем, что внутри профиля выполнены Г-образные выступы для установки стыковочной планки. Поставленная задача решается также и тем, что на свободной поверхности багета выполнен продольный желоб для установки подсветочных элементов, например -ленты. Поставленная задача решается также и тем, что продольный желоб для установки подсветочных элементов выполнен между продольными желобами для крепления полотна. Поставленная задача решается также и тем, что продольный желоб для установки подсветочных элементов выполнен со стороны багета, противоположной креплению полотна. Поставленная задача решается также и тем, что нижняя часть багета выполнена фасонной. Поставленная задача решается также и тем, что нижняя часть багета выполнена цилиндрической. Поставленная задача решается также и тем, что нижняя часть багета выполнена с гранью. Полезная модель поясняется фигурами. На фиг. 1 изображен профиль багета с выступающими цилиндрическими над плоскостью багета прутками. На фиг. 2 изображен профиль багета с дополнительным желобом для установки ленты подсветки. На фиг. 3 изображен профиль багета с дополнительным желобом для ленты подсветки с противоположной от крепления полотна стороны. На фиг. 4 изображен профиль багета с дополнительным желобом для ленты подсветки, расположенной между продольными - или -образными желобами для крепления полотна. На фиг. 5 изображен профиль багета с цилиндрической нижней частью, выполненной по радиусу. На фиг. 6 изображен профиль багета с нижней частью, выполненной с гранями. Багет выполнен в виде погонажной детали коробчатой формы, например, из алюминия и содержит верхнюю полку 1 для крепления к потолку, два продольных желоба - или-образной формы 2 или 3 для крепления потолочного полотна и для крепления полотна,направляемого вниз. Края желобов выполнены в виде цилиндрического прутка 4, выступающего над плоскостью багета и служащего для огибания его натянутым полотном. На задней стенке багета выполнены направляющие выступы 5 для направления стыковочной планки (не показана). Такая планка необходима для соединения отдельных багетов в непрерывную опору нужной длины либо при надрезе багета при его гибке. Выступы 5 придают также дополнительную жесткость багету. Для таких же целей служат два Г-образных выступа 6, размещенные внутри багета. Стыковочная планка (не показана) может в них держаться без закрепления. В багете согласно полезной модели выполнен дополнительный продольный желоб 7 для установки элементов подсветки (не показаны). В качестве таких элементов могут быть использованы светодиодные лампы или другие источники света. В частности, может быть использована декоративная светодиодная лента. Выполнение желоба для подсветки в форме ласточкиного хвоста позволяет избежать дополнительных элементов крепления ленты. Установка ленты подсветки между желобами крепления 2 и 3 позволяет получить свет, распространяемый вдоль полотна. Установка ленты подсветки в других местах позволяет существенно разнообразить световые эффекты и использовать прозрачность и полупрозрачность полотна в дизайне потолков и стен. 3 103682014.10.30 Выполнение краев желобов в виде цилиндрического прутка 4 позволяет сохранить линию изгиба полотна ровной и гладкой независимо от изгибов багета. Это невозможно достичь, когда края желобов представляют собой прямой угол. Радиус цилиндрического выступа определен опытным путем в пределах от 3 до 7 мм. При радиусе свыше 7 мм багет получается достаточно тяжелым и жестким для установки сложнопрофильных многоуровневых потолков. При радиусе меньше 3 мм эффект проволоки пропадает и при изгибе багета возможны замятия. Выступание прутка на величину радиуса цилиндрического выступа позволяет на багете исключить касание полотном поверхности багета, тем самым скрыть любые технологические неровности, царапины, отверстия, загибы багета. Благодаря такому выполнению полотно не касается поверхности багета. Выполнение нижней части багета цилиндрической или с гранями также позволяет расширить диапазон использования дизайнерских решений. Можно отойти от традиционных прямоугольных переходов от вертикали к горизонтали, а использовать галтельные и плавные переходы. Это позволяет создать совершенно новые конструкции многоуровневых потолков с плавными переходами от горизонтали к вертикали. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
