Колодец-поглотитель для отведения поверхностных дождевых и талых вод с территории населенных пунктов

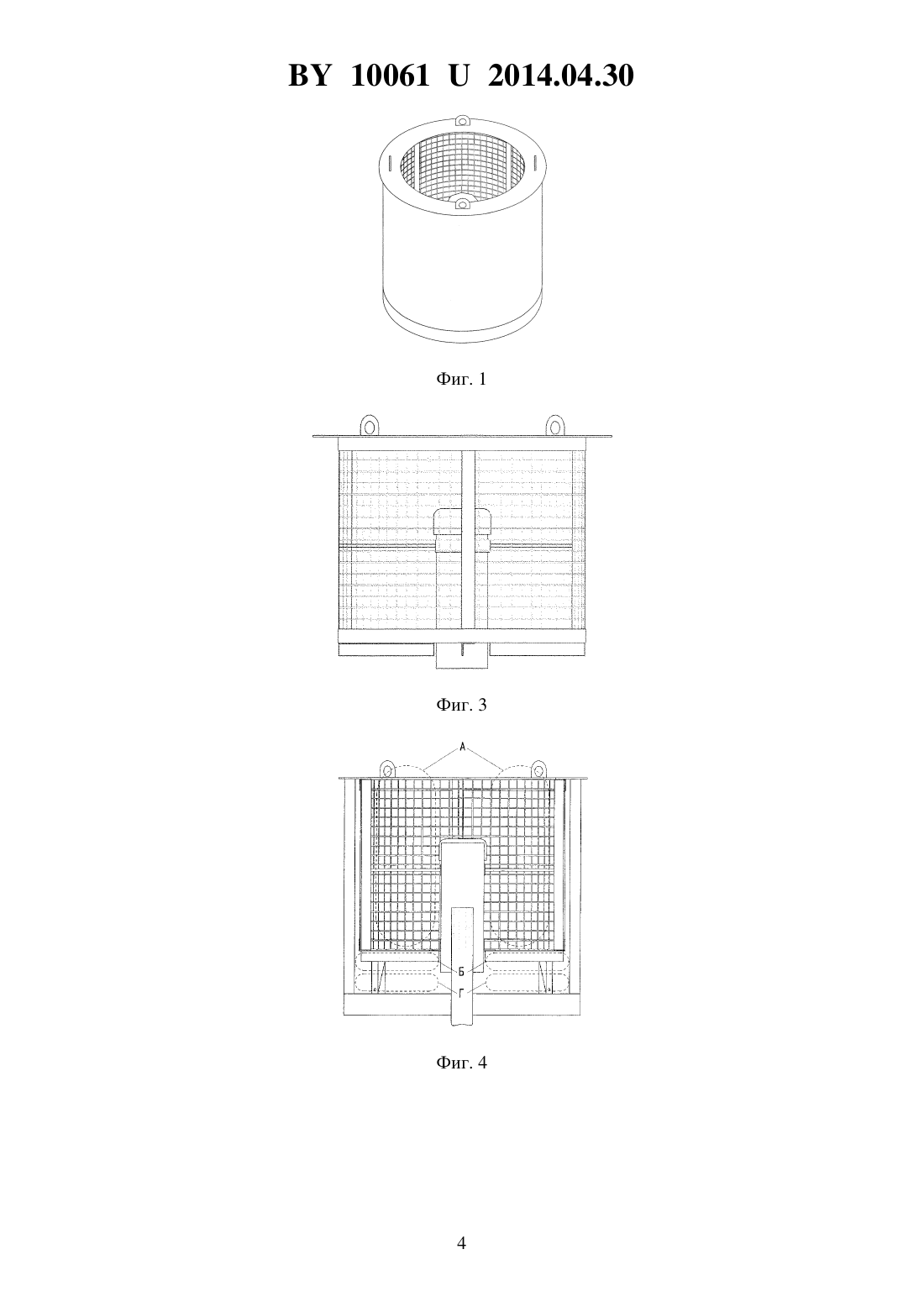

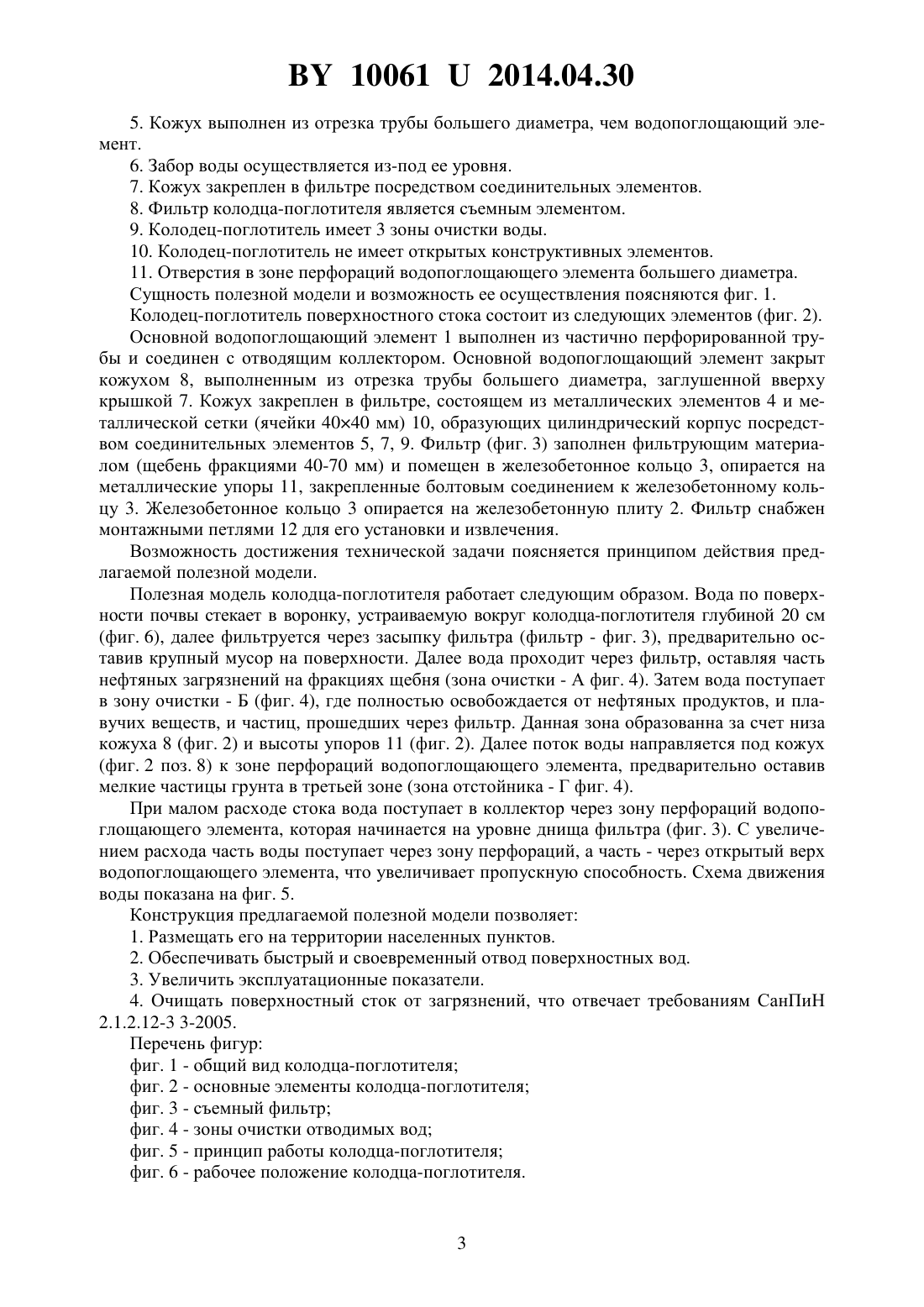

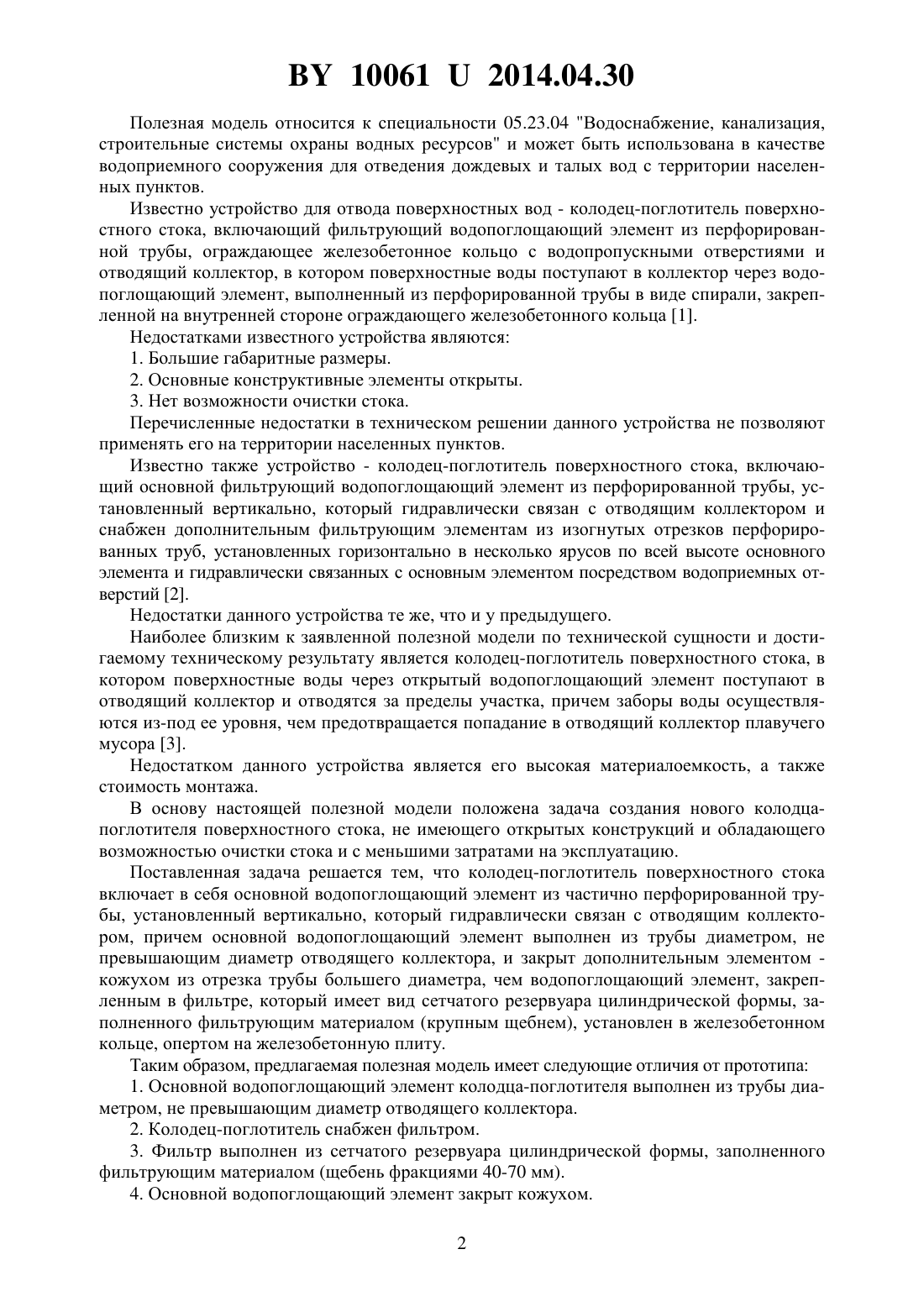

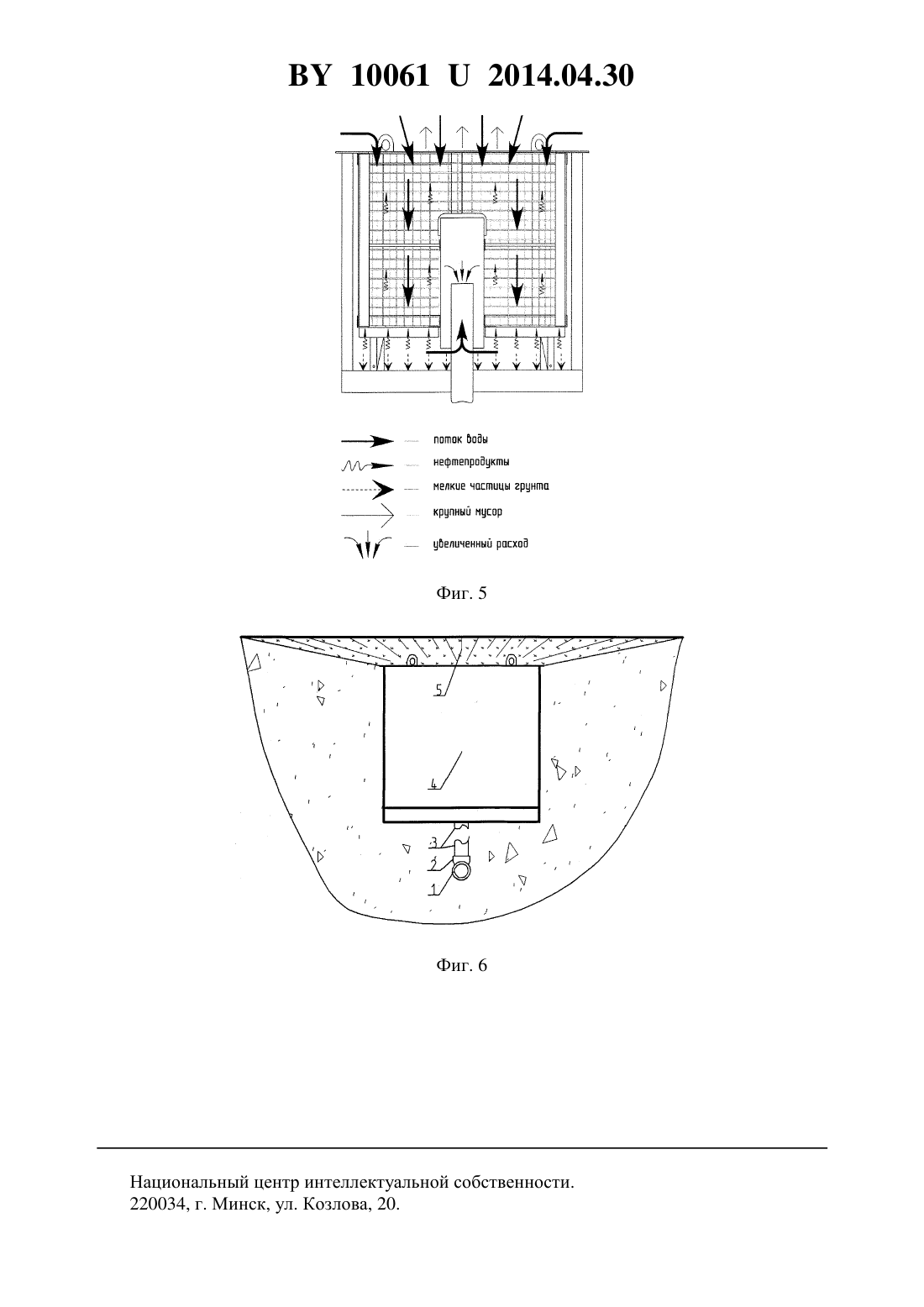

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОЛОДЕЦ-ПОГЛОТИТЕЛЬ ДЛЯ ОТВЕДЕНИЯ ПОВЕРХНОСТНЫХ ДОЖДЕВЫХ И ТАЛЫХ ВОД С ТЕРРИТОРИИ НАСЕЛЕННЫХ ПУНКТОВ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Автор Константинов Александр Александрович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Колодец-поглотитель поверхностного стока, включающий в себя водопоглощающий элемент из частично перфорированной трубы, установленной вертикально, который гидравлически связан с отводящим коллектором, отличающийся тем, что водопоглощающий элемент выполнен из трубы диаметром, не превышающим диаметр отводящего коллектора, и закрыт кожухом, выполненным из отрезка трубы большего диаметра, чем наружный диаметр водопоглощающего элемента, который закреплен в съемном фильтре в виде цилиндрического сетчатого резервуара, заполненного фильтрующим материалом, установленном в железобетонном кольце, опертом на железобетонную плиту.(56) 1. Патент 8951 , 2013. 2. Патент 8950 , 2013. 3. Сооружения для отвода поверхностных вод на осушительных системах. Рабочий проект. Альбом 1. - Минск Белгипроводхоз, 1993. - С. 43. 100612014.04.30 Полезная модель относится к специальности 05.23.04 Водоснабжение, канализация,строительные системы охраны водных ресурсов и может быть использована в качестве водоприемного сооружения для отведения дождевых и талых вод с территории населенных пунктов. Известно устройство для отвода поверхностных вод - колодец-поглотитель поверхностного стока, включающий фильтрующий водопоглощающий элемент из перфорированной трубы, ограждающее железобетонное кольцо с водопропускными отверстиями и отводящий коллектор, в котором поверхностные воды поступают в коллектор через водопоглощающий элемент, выполненный из перфорированной трубы в виде спирали, закрепленной на внутренней стороне ограждающего железобетонного кольца 1. Недостатками известного устройства являются 1. Большие габаритные размеры. 2. Основные конструктивные элементы открыты. 3. Нет возможности очистки стока. Перечисленные недостатки в техническом решении данного устройства не позволяют применять его на территории населенных пунктов. Известно также устройство - колодец-поглотитель поверхностного стока, включающий основной фильтрующий водопоглощающий элемент из перфорированной трубы, установленный вертикально, который гидравлически связан с отводящим коллектором и снабжен дополнительным фильтрующим элементам из изогнутых отрезков перфорированных труб, установленных горизонтально в несколько ярусов по всей высоте основного элемента и гидравлически связанных с основным элементом посредством водоприемных отверстий 2. Недостатки данного устройства те же, что и у предыдущего. Наиболее близким к заявленной полезной модели по технической сущности и достигаемому техническому результату является колодец-поглотитель поверхностного стока, в котором поверхностные воды через открытый водопоглощающий элемент поступают в отводящий коллектор и отводятся за пределы участка, причем заборы воды осуществляются из-под ее уровня, чем предотвращается попадание в отводящий коллектор плавучего мусора 3. Недостатком данного устройства является его высокая материалоемкость, а также стоимость монтажа. В основу настоящей полезной модели положена задача создания нового колодцапоглотителя поверхностного стока, не имеющего открытых конструкций и обладающего возможностью очистки стока и с меньшими затратами на эксплуатацию. Поставленная задача решается тем, что колодец-поглотитель поверхностного стока включает в себя основной водопоглощающий элемент из частично перфорированной трубы, установленный вертикально, который гидравлически связан с отводящим коллектором, причем основной водопоглощающий элемент выполнен из трубы диаметром, не превышающим диаметр отводящего коллектора, и закрыт дополнительным элементом кожухом из отрезка трубы большего диаметра, чем водопоглощающий элемент, закрепленным в фильтре, который имеет вид сетчатого резервуара цилиндрической формы, заполненного фильтрующим материалом (крупным щебнем), установлен в железобетонном кольце, опертом на железобетонную плиту. Таким образом, предлагаемая полезная модель имеет следующие отличия от прототипа 1. Основной водопоглощающий элемент колодца-поглотителя выполнен из трубы диаметром, не превышающим диаметр отводящего коллектора. 2. Колодец-поглотитель снабжен фильтром. 3. Фильтр выполнен из сетчатого резервуара цилиндрической формы, заполненного фильтрующим материалом (щебень фракциями 40-70 мм). 4. Основной водопоглощающий элемент закрыт кожухом. 2 100612014.04.30 5. Кожух выполнен из отрезка трубы большего диаметра, чем водопоглощающий элемент. 6. Забор воды осуществляется из-под ее уровня. 7. Кожух закреплен в фильтре посредством соединительных элементов. 8. Фильтр колодца-поглотителя является съемным элементом. 9. Колодец-поглотитель имеет 3 зоны очистки воды. 10. Колодец-поглотитель не имеет открытых конструктивных элементов. 11. Отверстия в зоне перфораций водопоглощающего элемента большего диаметра. Сущность полезной модели и возможность ее осуществления поясняются фиг. 1. Колодец-поглотитель поверхностного стока состоит из следующих элементов (фиг. 2). Основной водопоглощающий элемент 1 выполнен из частично перфорированной трубы и соединен с отводящим коллектором. Основной водопоглощающий элемент закрыт кожухом 8, выполненным из отрезка трубы большего диаметра, заглушенной вверху крышкой 7. Кожух закреплен в фильтре, состоящем из металлических элементов 4 и металлической сетки (ячейки 4040 мм) 10, образующих цилиндрический корпус посредством соединительных элементов 5, 7, 9. Фильтр (фиг. 3) заполнен фильтрующим материалом (щебень фракциями 40-70 мм) и помещен в железобетонное кольцо 3, опирается на металлические упоры 11, закрепленные болтовым соединением к железобетонному кольцу 3. Железобетонное кольцо 3 опирается на железобетонную плиту 2. Фильтр снабжен монтажными петлями 12 для его установки и извлечения. Возможность достижения технической задачи поясняется принципом действия предлагаемой полезной модели. Полезная модель колодца-поглотителя работает следующим образом. Вода по поверхности почвы стекает в воронку, устраиваемую вокруг колодца-поглотителя глубиной 20 см(фиг. 6), далее фильтруется через засыпку фильтра (фильтр - фиг. 3), предварительно оставив крупный мусор на поверхности. Далее вода проходит через фильтр, оставляя часть нефтяных загрязнений на фракциях щебня (зона очистки - А фиг. 4). Затем вода поступает в зону очистки - Б (фиг. 4), где полностью освобождается от нефтяных продуктов, и плавучих веществ, и частиц, прошедших через фильтр. Данная зона образованна за счет низа кожуха 8 (фиг. 2) и высоты упоров 11 (фиг. 2). Далее поток воды направляется под кожух(фиг. 2 поз. 8) к зоне перфораций водопоглощающего элемента, предварительно оставив мелкие частицы грунта в третьей зоне (зона отстойника - Г фиг. 4). При малом расходе стока вода поступает в коллектор через зону перфораций водопоглощающего элемента, которая начинается на уровне днища фильтра (фиг. 3). С увеличением расхода часть воды поступает через зону перфораций, а часть - через открытый верх водопоглощающего элемента, что увеличивает пропускную способность. Схема движения воды показана на фиг. 5. Конструкция предлагаемой полезной модели позволяет 1. Размещать его на территории населенных пунктов. 2. Обеспечивать быстрый и своевременный отвод поверхностных вод. 3. Увеличить эксплуатационные показатели. 4. Очищать поверхностный сток от загрязнений, что отвечает требованиям СанПиН 2.1.2.12-3 3-2005. Перечень фигур фиг. 1 - общий вид колодца-поглотителя фиг. 2 - основные элементы колодца-поглотителя фиг. 3 - съемный фильтр фиг. 4 - зоны очистки отводимых вод фиг. 5 - принцип работы колодца-поглотителя фиг. 6 - рабочее положение колодца-поглотителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
