Модульный половой коврик

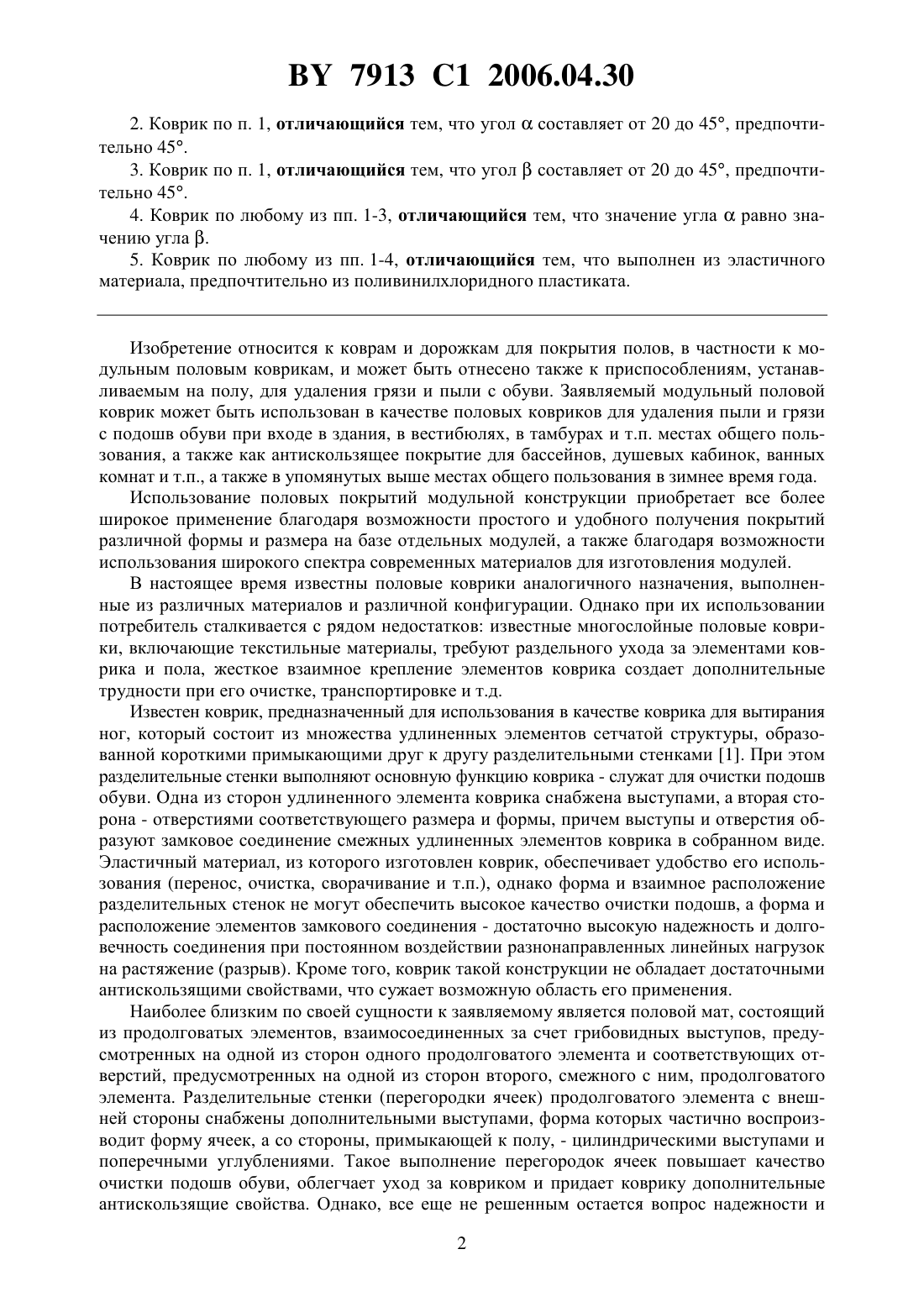

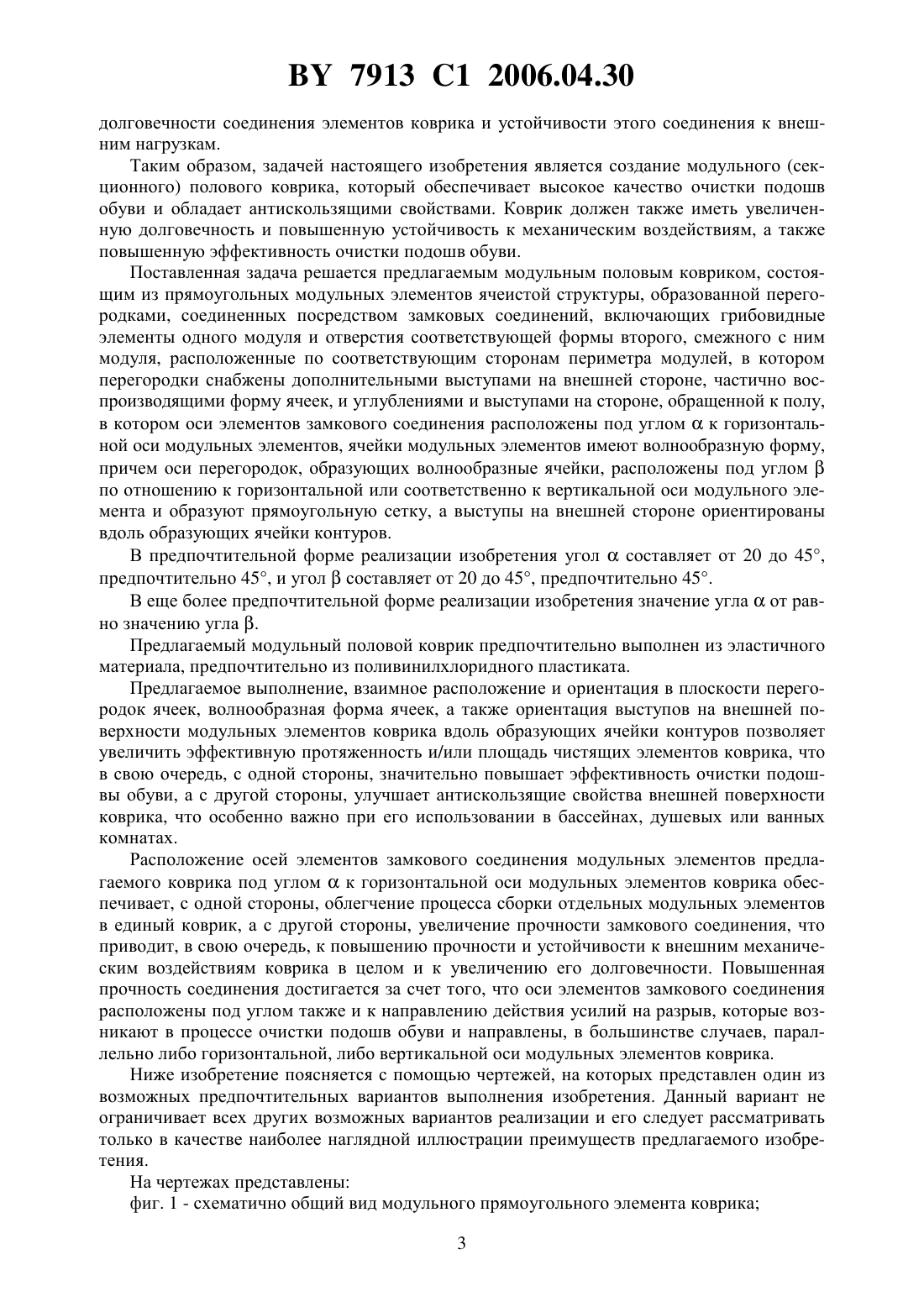

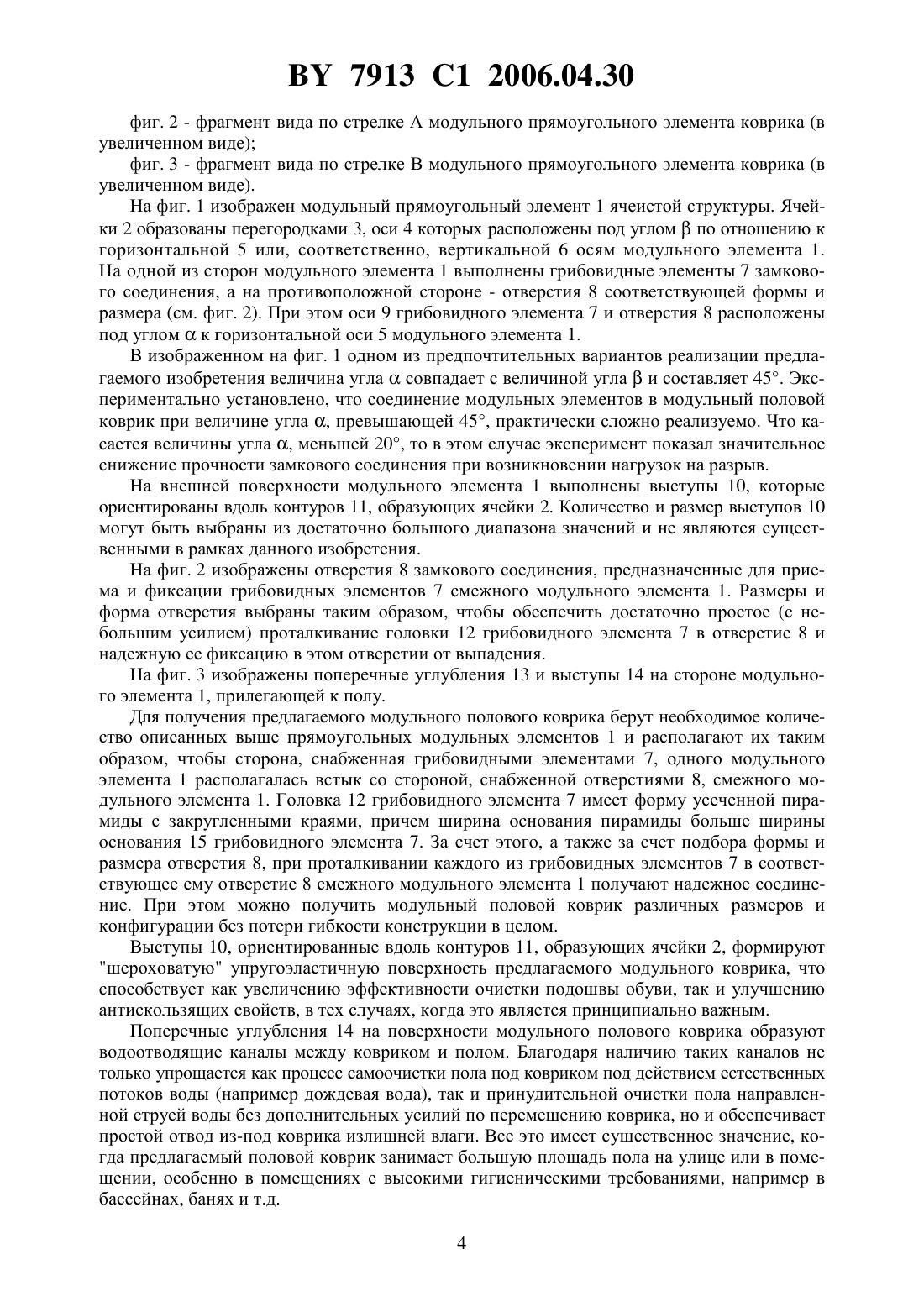

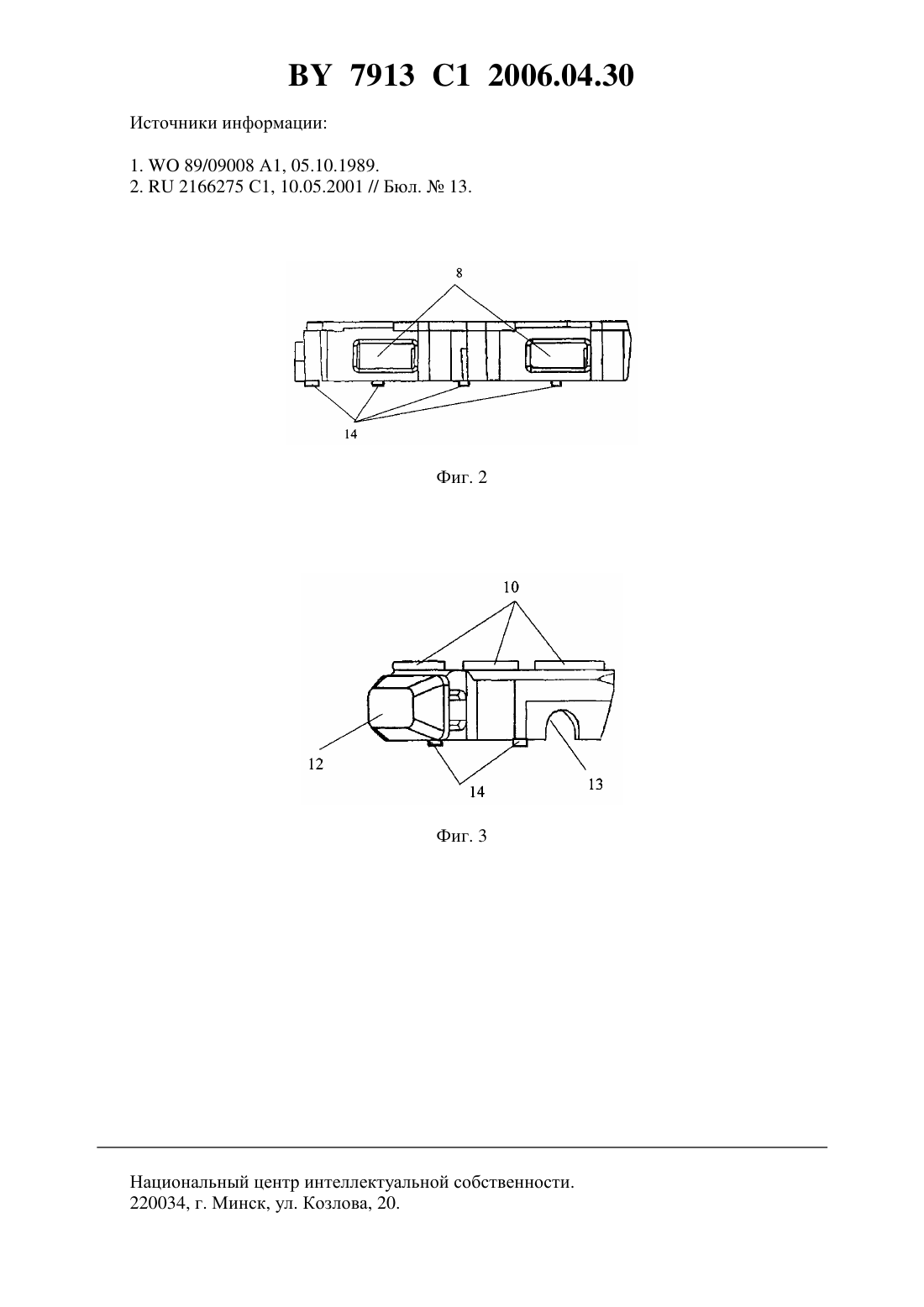

(71) Заявитель Общество с ограниченной ответственностью Фабрика Рекламы(72) Автор Лупанов Михаил Владимирович(73) Патентообладатель Общество с ограниченной ответственностью Фабрика Рекламы(57) 1. Модульный половой коврик, состоящий из прямоугольных модульных элементов ячеистой структуры, образованной перегородками, соединенных посредством замковых соединений, включающих грибовидные элементы одного модуля и отверстия соответствующей формы второго, смежного с ним модуля, расположенные по соответствующим сторонам периметра модулей, в котором перегородки снабжены дополнительными выступами на внешней стороне, частично воспроизводящими форму ячеек, и углублениями и выступами на стороне, обращенной к полу, отличающийся тем, что оси элементов замкового соединения расположены под угломк горизонтальной оси модульных элементов, ячейки модульных элементов имеют волнообразную форму, причем оси перегородок,образующих волнообразные ячейки, расположены под угломпо отношению к горизонтальной или соответственно к вертикальной оси модульного элемента и образуют прямоугольную сетку, а выступы на внешней стороне ориентированы вдоль образующих ячейки контуров. 7913 1 2006.04.30 2. Коврик по п. 1, отличающийся тем, что уголсоставляет от 20 до 45, предпочтительно 45. 3. Коврик по п. 1, отличающийся тем, что уголсоставляет от 20 до 45, предпочтительно 45. 4. Коврик по любому из пп. 1-3, отличающийся тем, что значение угларавно значению угла . 5. Коврик по любому из пп. 1-4, отличающийся тем, что выполнен из эластичного материала, предпочтительно из поливинилхлоридного пластиката. Изобретение относится к коврам и дорожкам для покрытия полов, в частности к модульным половым коврикам, и может быть отнесено также к приспособлениям, устанавливаемым на полу, для удаления грязи и пыли с обуви. Заявляемый модульный половой коврик может быть использован в качестве половых ковриков для удаления пыли и грязи с подошв обуви при входе в здания, в вестибюлях, в тамбурах и т.п. местах общего пользования, а также как антискользящее покрытие для бассейнов, душевых кабинок, ванных комнат и т.п., а также в упомянутых выше местах общего пользования в зимнее время года. Использование половых покрытий модульной конструкции приобретает все более широкое применение благодаря возможности простого и удобного получения покрытий различной формы и размера на базе отдельных модулей, а также благодаря возможности использования широкого спектра современных материалов для изготовления модулей. В настоящее время известны половые коврики аналогичного назначения, выполненные из различных материалов и различной конфигурации. Однако при их использовании потребитель сталкивается с рядом недостатков известные многослойные половые коврики, включающие текстильные материалы, требуют раздельного ухода за элементами коврика и пола, жесткое взаимное крепление элементов коврика создает дополнительные трудности при его очистке, транспортировке и т.д. Известен коврик, предназначенный для использования в качестве коврика для вытирания ног, который состоит из множества удлиненных элементов сетчатой структуры, образованной короткими примыкающими друг к другу разделительными стенками 1. При этом разделительные стенки выполняют основную функцию коврика - служат для очистки подошв обуви. Одна из сторон удлиненного элемента коврика снабжена выступами, а вторая сторона - отверстиями соответствующего размера и формы, причем выступы и отверстия образуют замковое соединение смежных удлиненных элементов коврика в собранном виде. Эластичный материал, из которого изготовлен коврик, обеспечивает удобство его использования (перенос, очистка, сворачивание и т.п.), однако форма и взаимное расположение разделительных стенок не могут обеспечить высокое качество очистки подошв, а форма и расположение элементов замкового соединения - достаточно высокую надежность и долговечность соединения при постоянном воздействии разнонаправленных линейных нагрузок на растяжение (разрыв). Кроме того, коврик такой конструкции не обладает достаточными антискользящими свойствами, что сужает возможную область его применения. Наиболее близким по своей сущности к заявляемому является половой мат, состоящий из продолговатых элементов, взаимосоединенных за счет грибовидных выступов, предусмотренных на одной из сторон одного продолговатого элемента и соответствующих отверстий, предусмотренных на одной из сторон второго, смежного с ним, продолговатого элемента. Разделительные стенки (перегородки ячеек) продолговатого элемента с внешней стороны снабжены дополнительными выступами, форма которых частично воспроизводит форму ячеек, а со стороны, примыкающей к полу, - цилиндрическими выступами и поперечными углублениями. Такое выполнение перегородок ячеек повышает качество очистки подошв обуви, облегчает уход за ковриком и придает коврику дополнительные антискользящие свойства. Однако, все еще не решенным остается вопрос надежности и 2 7913 1 2006.04.30 долговечности соединения элементов коврика и устойчивости этого соединения к внешним нагрузкам. Таким образом, задачей настоящего изобретения является создание модульного (секционного) полового коврика, который обеспечивает высокое качество очистки подошв обуви и обладает антискользящими свойствами. Коврик должен также иметь увеличенную долговечность и повышенную устойчивость к механическим воздействиям, а также повышенную эффективность очистки подошв обуви. Поставленная задача решается предлагаемым модульным половым ковриком, состоящим из прямоугольных модульных элементов ячеистой структуры, образованной перегородками, соединенных посредством замковых соединений, включающих грибовидные элементы одного модуля и отверстия соответствующей формы второго, смежного с ним модуля, расположенные по соответствующим сторонам периметра модулей, в котором перегородки снабжены дополнительными выступами на внешней стороне, частично воспроизводящими форму ячеек, и углублениями и выступами на стороне, обращенной к полу,в котором оси элементов замкового соединения расположены под угломк горизонтальной оси модульных элементов, ячейки модульных элементов имеют волнообразную форму,причем оси перегородок, образующих волнообразные ячейки, расположены под угломпо отношению к горизонтальной или соответственно к вертикальной оси модульного элемента и образуют прямоугольную сетку, а выступы на внешней стороне ориентированы вдоль образующих ячейки контуров. В предпочтительной форме реализации изобретения уголсоставляет от 20 до 45,предпочтительно 45, и уголсоставляет от 20 до 45, предпочтительно 45. В еще более предпочтительной форме реализации изобретения значение углаот равно значению угла . Предлагаемый модульный половой коврик предпочтительно выполнен из эластичного материала, предпочтительно из поливинилхлоридного пластиката. Предлагаемое выполнение, взаимное расположение и ориентация в плоскости перегородок ячеек, волнообразная форма ячеек, а также ориентация выступов на внешней поверхности модульных элементов коврика вдоль образующих ячейки контуров позволяет увеличить эффективную протяженность и/или площадь чистящих элементов коврика, что в свою очередь, с одной стороны, значительно повышает эффективность очистки подошвы обуви, а с другой стороны, улучшает антискользящие свойства внешней поверхности коврика, что особенно важно при его использовании в бассейнах, душевых или ванных комнатах. Расположение осей элементов замкового соединения модульных элементов предлагаемого коврика под угломк горизонтальной оси модульных элементов коврика обеспечивает, с одной стороны, облегчение процесса сборки отдельных модульных элементов в единый коврик, а с другой стороны, увеличение прочности замкового соединения, что приводит, в свою очередь, к повышению прочности и устойчивости к внешним механическим воздействиям коврика в целом и к увеличению его долговечности. Повышенная прочность соединения достигается за счет того, что оси элементов замкового соединения расположены под углом также и к направлению действия усилий на разрыв, которые возникают в процессе очистки подошв обуви и направлены, в большинстве случаев, параллельно либо горизонтальной, либо вертикальной оси модульных элементов коврика. Ниже изобретение поясняется с помощью чертежей, на которых представлен один из возможных предпочтительных вариантов выполнения изобретения. Данный вариант не ограничивает всех других возможных вариантов реализации и его следует рассматривать только в качестве наиболее наглядной иллюстрации преимуществ предлагаемого изобретения. На чертежах представлены фиг. 1 - схематично общий вид модульного прямоугольного элемента коврика 3 7913 1 2006.04.30 фиг. 2 - фрагмент вида по стрелке А модульного прямоугольного элемента коврика (в увеличенном виде) фиг. 3 - фрагмент вида по стрелке В модульного прямоугольного элемента коврика (в увеличенном виде). На фиг. 1 изображен модульный прямоугольный элемент 1 ячеистой структуры. Ячейки 2 образованы перегородками 3, оси 4 которых расположены под угломпо отношению к горизонтальной 5 или, соответственно, вертикальной 6 осям модульного элемента 1. На одной из сторон модульного элемента 1 выполнены грибовидные элементы 7 замкового соединения, а на противоположной стороне - отверстия 8 соответствующей формы и размера (см. фиг. 2). При этом оси 9 грибовидного элемента 7 и отверстия 8 расположены под угломк горизонтальной оси 5 модульного элемента 1. В изображенном на фиг. 1 одном из предпочтительных вариантов реализации предлагаемого изобретения величина угласовпадает с величиной углаи составляет 45. Экспериментально установлено, что соединение модульных элементов в модульный половой коврик при величине угла , превышающей 45, практически сложно реализуемо. Что касается величины угла , меньшей 20, то в этом случае эксперимент показал значительное снижение прочности замкового соединения при возникновении нагрузок на разрыв. На внешней поверхности модульного элемента 1 выполнены выступы 10, которые ориентированы вдоль контуров 11, образующих ячейки 2. Количество и размер выступов 10 могут быть выбраны из достаточно большого диапазона значений и не являются существенными в рамках данного изобретения. На фиг. 2 изображены отверстия 8 замкового соединения, предназначенные для приема и фиксации грибовидных элементов 7 смежного модульного элемента 1. Размеры и форма отверстия выбраны таким образом, чтобы обеспечить достаточно простое (с небольшим усилием) проталкивание головки 12 грибовидного элемента 7 в отверстие 8 и надежную ее фиксацию в этом отверстии от выпадения. На фиг. 3 изображены поперечные углубления 13 и выступы 14 на стороне модульного элемента 1, прилегающей к полу. Для получения предлагаемого модульного полового коврика берут необходимое количество описанных выше прямоугольных модульных элементов 1 и располагают их таким образом, чтобы сторона, снабженная грибовидными элементами 7, одного модульного элемента 1 располагалась встык со стороной, снабженной отверстиями 8, смежного модульного элемента 1. Головка 12 грибовидного элемента 7 имеет форму усеченной пирамиды с закругленными краями, причем ширина основания пирамиды больше ширины основания 15 грибовидного элемента 7. За счет этого, а также за счет подбора формы и размера отверстия 8, при проталкивании каждого из грибовидных элементов 7 в соответствующее ему отверстие 8 смежного модульного элемента 1 получают надежное соединение. При этом можно получить модульный половой коврик различных размеров и конфигурации без потери гибкости конструкции в целом. Выступы 10, ориентированные вдоль контуров 11, образующих ячейки 2, формируют шероховатую упругоэластичную поверхность предлагаемого модульного коврика, что способствует как увеличению эффективности очистки подошвы обуви, так и улучшению антискользящих свойств, в тех случаях, когда это является принципиально важным. Поперечные углубления 14 на поверхности модульного полового коврика образуют водоотводящие каналы между ковриком и полом. Благодаря наличию таких каналов не только упрощается как процесс самоочистки пола под ковриком под действием естественных потоков воды (например дождевая вода), так и принудительной очистки пола направленной струей воды без дополнительных усилий по перемещению коврика, но и обеспечивает простой отвод из-под коврика излишней влаги. Все это имеет существенное значение, когда предлагаемый половой коврик занимает большую площадь пола на улице или в помещении, особенно в помещениях с высокими гигиеническими требованиями, например в бассейнах, банях и т.д. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
