Способ очистки и обеззараживания воздуха в помещении

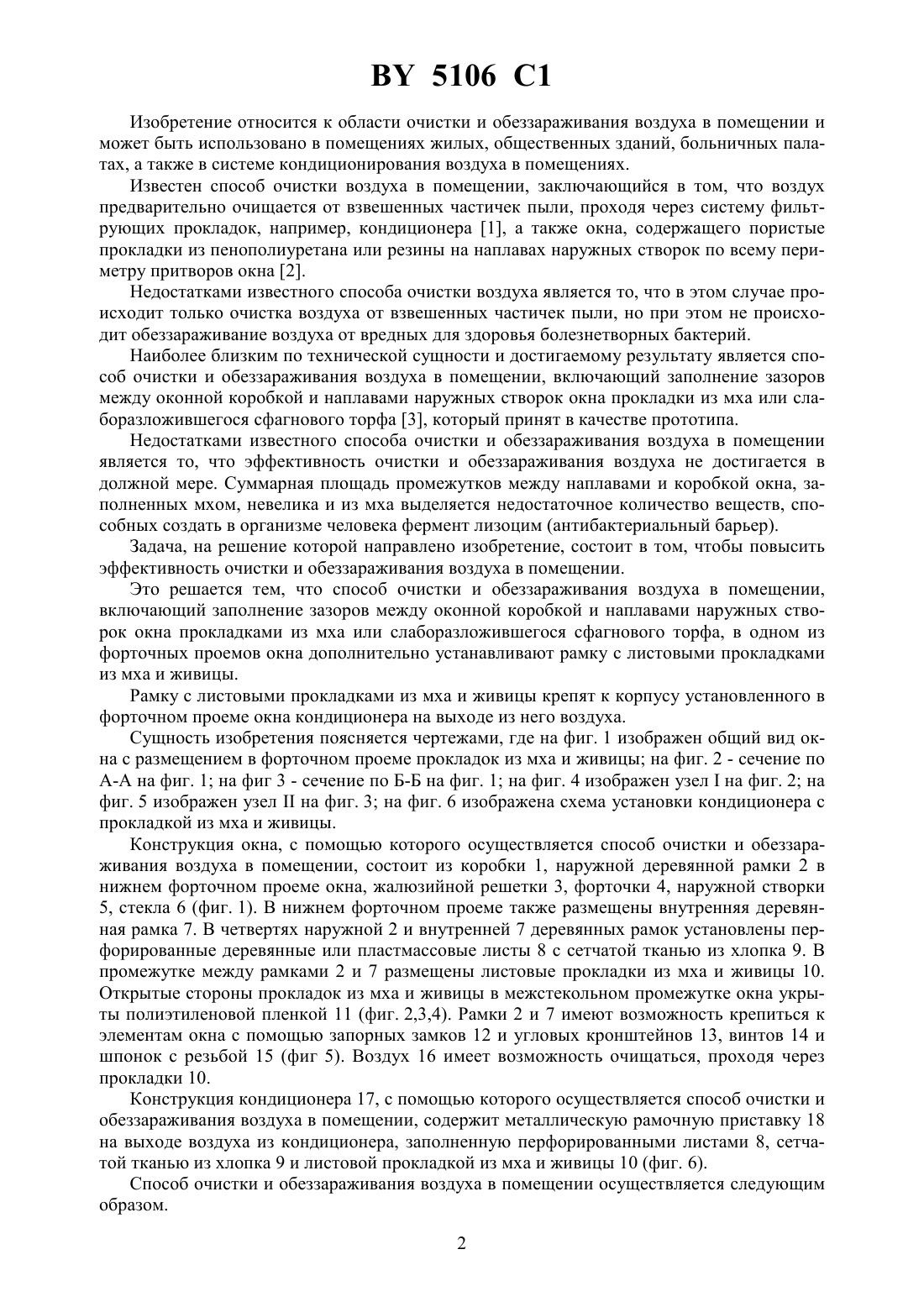

01 39/00, 39/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Устинов Борис Сергеевич Устинова Ольга Борисовна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Способ очистки и обеззараживания воздуха в помещении, включающий заполнение зазоров между оконной коробкой и наплавами наружных створок окна прокладками из мха или слаборазложившегося сфагнового торфа, отличающийся тем, что в одном из форточных проемов окна дополнительно устанавливают рамку с листовыми прокладками из мха и живицы. 2. Способ по п. 1, отличающийся тем, что рамку с листовыми прокладками из мха и живицы крепят к корпусу установленного в форточном проеме окна кондиционера на выходе из него воздуха. 5106 1 Изобретение относится к области очистки и обеззараживания воздуха в помещении и может быть использовано в помещениях жилых, общественных зданий, больничных палатах, а также в системе кондиционирования воздуха в помещениях. Известен способ очистки воздуха в помещении, заключающийся в том, что воздух предварительно очищается от взвешенных частичек пыли, проходя через систему фильтрующих прокладок, например, кондиционера 1, а также окна, содержащего пористые прокладки из пенополиуретана или резины на наплавах наружных створок по всему периметру притворов окна 2. Недостатками известного способа очистки воздуха является то, что в этом случае происходит только очистка воздуха от взвешенных частичек пыли, но при этом не происходит обеззараживание воздуха от вредных для здоровья болезнетворных бактерий. Наиболее близким по технической сущности и достигаемому результату является способ очистки и обеззараживания воздуха в помещении, включающий заполнение зазоров между оконной коробкой и наплавами наружных створок окна прокладки из мха или слаборазложившегося сфагнового торфа 3, который принят в качестве прототипа. Недостатками известного способа очистки и обеззараживания воздуха в помещении является то, что эффективность очистки и обеззараживания воздуха не достигается в должной мере. Суммарная площадь промежутков между наплавами и коробкой окна, заполненных мхом, невелика и из мха выделяется недостаточное количество веществ, способных создать в организме человека фермент лизоцим (антибактериальный барьер). Задача, на решение которой направлено изобретение, состоит в том, чтобы повысить эффективность очистки и обеззараживания воздуха в помещении. Это решается тем, что способ очистки и обеззараживания воздуха в помещении,включающий заполнение зазоров между оконной коробкой и наплавами наружных створок окна прокладками из мха или слаборазложившегося сфагнового торфа, в одном из форточных проемов окна дополнительно устанавливают рамку с листовыми прокладками из мха и живицы. Рамку с листовыми прокладками из мха и живицы крепят к корпусу установленного в форточном проеме окна кондиционера на выходе из него воздуха. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид окна с размещением в форточном проеме прокладок из мха и живицы на фиг. 2 - сечение по А-А на фиг. 1 на фиг 3 - сечение по Б-Б на фиг. 1 на фиг. 4 изображен узелна фиг. 2 на фиг. 5 изображен узелна фиг. 3 на фиг. 6 изображена схема установки кондиционера с прокладкой из мха и живицы. Конструкция окна, с помощью которого осуществляется способ очистки и обеззараживания воздуха в помещении, состоит из коробки 1, наружной деревянной рамки 2 в нижнем форточном проеме окна, жалюзийной решетки 3, форточки 4, наружной створки 5, стекла 6 (фиг. 1). В нижнем форточном проеме также размещены внутренняя деревянная рамка 7. В четвертях наружной 2 и внутренней 7 деревянных рамок установлены перфорированные деревянные или пластмассовые листы 8 с сетчатой тканью из хлопка 9. В промежутке между рамками 2 и 7 размещены листовые прокладки из мха и живицы 10. Открытые стороны прокладок из мха и живицы в межстекольном промежутке окна укрыты полиэтиленовой пленкой 11 (фиг. 2,3,4). Рамки 2 и 7 имеют возможность крепиться к элементам окна с помощью запорных замков 12 и угловых кронштейнов 13, винтов 14 и шпонок с резьбой 15 (фиг 5). Воздух 16 имеет возможность очищаться, проходя через прокладки 10. Конструкция кондиционера 17, с помощью которого осуществляется способ очистки и обеззараживания воздуха в помещении, содержит металлическую рамочную приставку 18 на выходе воздуха из кондиционера, заполненную перфорированными листами 8, сетчатой тканью из хлопка 9 и листовой прокладкой из мха и живицы 10 (фиг. 6). Способ очистки и обеззараживания воздуха в помещении осуществляется следующим образом. 2 5106 1 Очистка воздуха и его обеззараживание через прокладки из мха и живицы, размещенных в форточном проеме окна. В больничных, детских учреждениях и другихобщественных и жилых зданиях в окнах можно использовать форточные проемы для размещения в них прокладок из мха и живицы. Увеличенные поверхности участков с прокладками из мха и живицы в окне обеспечат более эффективное насыщение воздуха в помещении бактерицидными веществами. Для этих целей в стандартных окнах следует в одном из форточных проемов устанавливать рамки с прокладками из мха и живицы. В этом случае совершенно не потребуется изменять конструкцию окна или выполнять сложную его реконструкцию. Установка прокладок из мха и живицей в форточном проеме осуществляется следующим образом. С петель снимают, например, нижние наружные и внутренние створки форточек 4. Затем в свободный проем наружной форточки устанавливают наружную деревянную рамку 2, которая имеет точные размеры и внешнее очертание профиля снятой форточки 4. С внешней стороны рамки 2 должна быть закреплена жалюзийная металлическая решетка 3,а во внутренних четвертях рамки устанавливают перфорированный лист 8 из древесины или пластмассы и фрикционную прослойку из сетчатой хлопковой ткани 9. Рамка 2 фиксируется к смежной створке 5 окна с помощью замков 12, которые точно соответствуют местоположению замков в снятой форточке 4, а к оконной коробке 1 рамка 2 крепится с помощью кронштейна 13 и винта 14, который ввинчивается в шпонку 15. Шпонка 15 снабжена внешней резьбой, которая обеспечивает прочное соединение ее в отверстии деревянной коробки 1. Затем к внутренней стороне рамки 2 плотно прислоняют и устанавливают листовые прокладки из мха с живицей 10, заполняя ими весь межстекольный промежуток окна. Листовые прокладки 10 должны быть тщательно подогнаны друг к другу и без зазоров прилегать к элементам коробки 1 и створок 5. Количество слоев прокладок из мха с живицей в межстекольном промежутке зависит от толщины листов прокладок и расстояния межстекольного промежутка. Со стороны помещения прокладки 10 укладывают и плотно прижимают внутренней рамкой 7, которая повторяет точные размеры и внешний профиль снятой внутренней форточки 4. Эта рамка 7 содержит аналогичное заполнение из перфорированного листа 8 и сетчатой ткани 9. Аналогичное и крепление ее в форточном проеме к смежной створке 5 рамка 7 крепится замком 12, а в коробке 1 с помощью кронштейна 13 и винта 14 к шпонке 15. Такое конструктивное решение вкладыша с прокладки из мха не препятствует при необходимости пользоваться верхнерасположенной форточкой 4 (на фиг. 1 показано стрелками). Открытые поверхности прокладок из мха с живицей в межстекольном промежутке окна укрывают полиэтиленовой пленкой 11 в целях предотвращения намокания их водным конденсатом, который может выпадать на стеклах 6. Коэффициент теплопроводности мха плотностью 150-170 кг/м 3 составляет 0,0550,06 Вт/(м С). Тогда необходима толщина прокладок из мха с живицей (при требуемом сопротивлении 2-2,5 м 2. С/Вт) будет составлять 0,1-0,12 м и теплопотери через такой вкладыш в окне происходить не будут. На светоактивность и освещенность окон через стекла 6 в общественных зданиях такие вкладыши существенно влиять не будут, тем более что площади оконных проемов в таких зданиях обычно превышают нормативные требования. Вкладыши в форточном проеме окна с прокладками из мха с живицей, имеющие большую воздухообменную поверхность, особенно необходимы в детских и лечебных учреждениях, онкологических, фтизиатрических и в районах с повышенным радиационным фоном, когда, например, в холодное время года в некоторых помещениях с людьми (дети,больные) вообще невозможно пользоваться открытыми форточками. В силу разности давления внутреннего и наружного воздуха 16 последний проходит через прокладки 10 из мха с живицей, очищается от взвешенных примесей пыли, которые удерживаются волокнами мха на наружной поверхности прокладки 10. Этим же поверхностным слоем прокладки 10 (адсорбентом) поглощаются газы (адсорбция). Очищенный 3 5106 1 наружный воздух 16, проходя через слои прокладки 10 из мха с живицей, постоянно обогащаются за счет диффузии целебными бактерицидными веществами, нагревается и выравнивается с комнатной температурой и оздоровляюще воздействует на больных людей. Такой метод фитотерапевтического лечения может быть освоен без капитальных затрат по существу немедленно в фтизиатрических учреждениях, тем более что сейчас в Беларуси(и других странах СНГ) резко растет число людей с туберкулезными заболеваниями. Очистка воздуха кондиционером через прокладки из мха с живицей. Дополнительная очистка воздуха и его обеззараживание кондиционером 17 осуществляется следующим образом. Рамочную металлическую приставку 18 заполняют листовыми прокладками из мха с живицей 10, обернутых сетчатой тканью из хлопка 9. А с лицевой стороны приставки 18 предварительно размещают перфорированный лист 8 из древесины или пластмассы. Заполненная приставка 18 крепится винтами 14 к корпусу кондиционера 17 на выходе из него воздуха 16. Воздух 16 проходит через прокладки 10 из мха с живицей и дополнительно очищается от взвешенных частичек пыли, а газы, содержащиеся в воздухе, поглощаются этими прокладками. При дальнейшей фильтрации через прокладки 10 уже очищенного воздуха 16 происходит его обогащение бактерицидными веществами, которые попадают затем в помещение. Применение прокладок из мха с живицей позволяет не только сократить, например,теплопотери через окна, очистить воздух от пыли и газа в помещениях, но и решить лечебно-профилактическую проблему в комплексе с использованием лекарств при лечении тяжелых видов заболеваний у людей, а это и социальный, и экономический эффект. Источники информации 1. Советский энциклопедический словарь. - М. Советская энциклопедия, 1989. - С. 625,861, 1132. 2. Сербинович П.П. Гражданские здания массового строительства. - М. Высшая школа, 1975. - С. 217. 3. Заявка 377 А, 30.03.95, МПК Е 06 В 1/36, Е 04 В 1/88, 1995. - С. 15 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
