Машина для добычи мелкокускового торфа

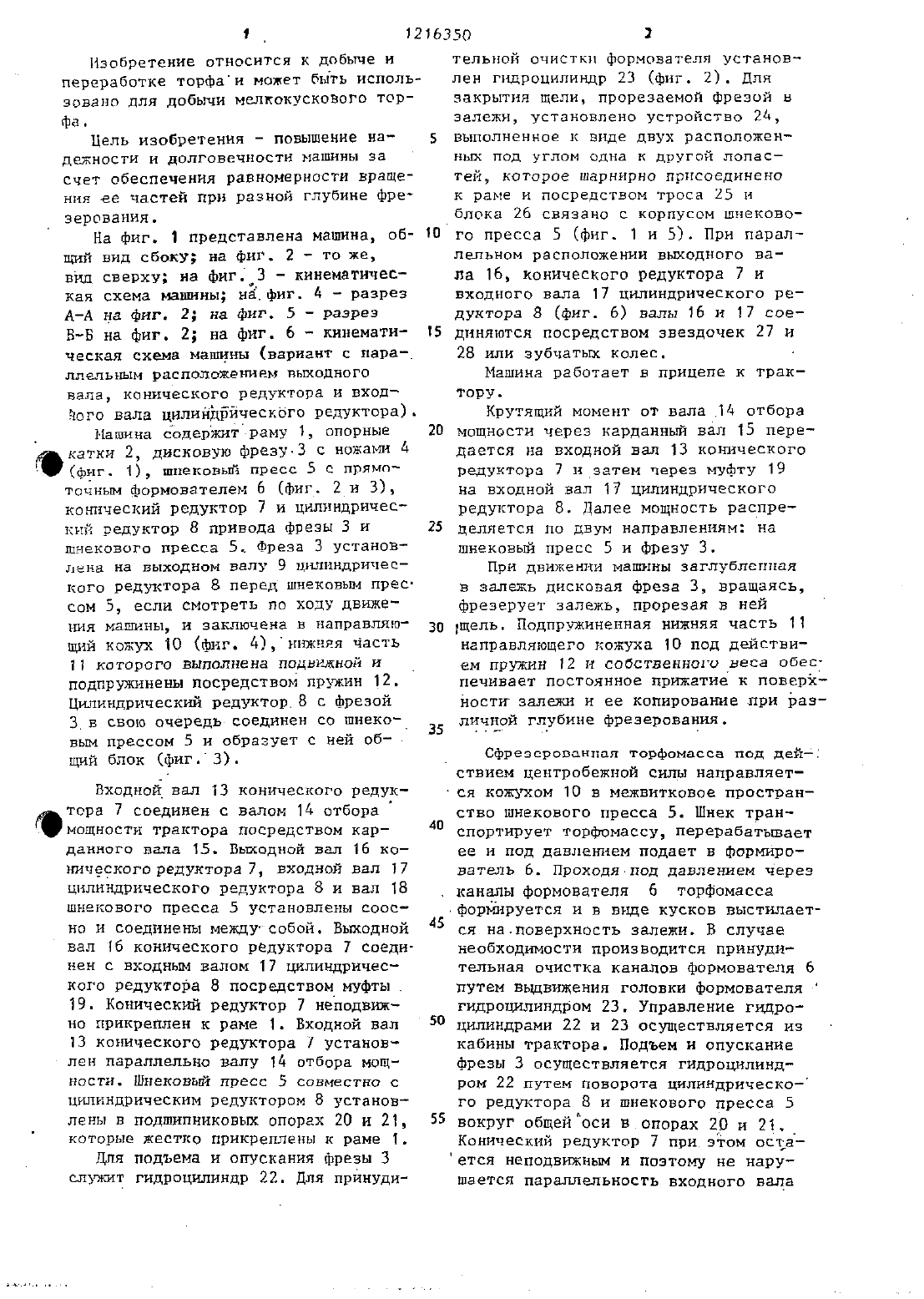

ГОСИДАРСТБЕННЫЙ НОМуТЕТ СССР ПО ДЕЛАМ ИЭОБРЕТЕНИИ И ОТНРЫТИЙ(71) Институт торфа АН БССР и Цент ралЬное конструкторское бюро с опытным производством АН БССРФомин В.К. И др. Машина МТК 12 А для добычи мелкокускового торфа.Торфяная проышленность, 1983, 9,с. 13.(54) (57) МАШИНА для ДОБЫЧИ Ъ-ТЕЛКОКУС-д КОВОГО ТОРФА включающая раму с ходод вым механизмом, конический редуктор,входной вал которого расположен пас раллелько валу отбора мощности И соечдинеи с ним карданны валом, цилинд рический редуктор привода, дисковую фрезу с направляющим кожухом И механизмом подъема, установленную на выходном валу цилиндрического редуктора привода, шнековьй пресс с формоч вателем, ПРИ ЭТОМ ВЫХОДНОЙ вал Ко нического редуктора, входной вал Цилиндрического редуктора и вал шнекового пресса соединены между собой,о т л и ч а ю щ а я с я тем, что, с ЦЕЛЬЮ ПОВЫШЕНИЯ надежности И ДОЛГОвечиости МашинышиековьЙ пресс и цилиндрический редуктор привода с фрезой установлены соосно с возможностью объединения в общий блок и поворота относительно их общей оси, при этом конический редуктор жестко закреплен на раме, а его выходной вал расположен соосно валу общего блока или параллельно ему.Изобретение относится к добыче и переработке торфаи может быть исполь зовано для добычи мелкокУСК 0 В 0 Г 0 ТОР фа.Цель изобретения - повышение на 5 дежности н долговечности машины за счет обеспечения равномерности ВРЗЩЕ ния ее частей при разной глубине ФРе верования.в-в на фиг. 2 на фиг. 6 кинемати ческая схема машины (вариант С Пара.ллельным расположением ВЫЩОДНОГО вала, конического РЕДУКТОПЗ И ВХОДЧего вала цилиндрического реДУКТ 0 Ра) Машина содержит РЗМУ 1 ОПОРНЫЕ у катки 2, дисковую фрезу-З с ножами 4 (фиг. 1), шнековьй пресс 5 С прям 0лева на выходном валу 9 ЦНЛИНдРИЧС кого редуктора 8 перед шнековым прессом 5, если смотреть по ходу движе ния машины, И заключена в направляющий кожух 10 (фиг. 4)ннжняя часть11 которого выполнена подвижной Иподпружинены посредством пружин 12.зев свою очередь-соединен со шнеко вым прессом 5 и образует с ней об щий блок (фиг. 3).Входнойвал 13 конического редуктора 7 соединен с валом 14 отбора мощности трактора посредством карданного вала 15. Выиодной вал 16 коническогоредуктора 7 входной вал 17 цилиндрического редуктора 8 и вал 18 шнекового пресса 5 установлены соосно И соединены междусобой. Вьшодной вал 16 конического редуктора 7 соединен с входим валом 17 цилиндрического редуктора 8 посредством муфты 19. Конический редуктор 7 неподвижно прикреплен к раме 1. Входной вал 13 конического редуктора 7 установлен параллельно валу 14 отбора мощи НОСТИ. ШНЕКОВЬЙ ПРЕСС 5 СОВМЕСТНО С цилиндрическим редуктором 8 установ лены в подшипниковьш опорах 20 и 21,которые жестко прикреплены к раме 1.тельной очистки формователя установлен гидроцилиндр 23 (фиг. 2). Для закрытия щели, прорезаемой фрезой в залежи, установлено устройство 2 д,выполненное к виде двух расположенъ НЬГХ ПОД УГЛОМ ОДНЭ. К ДРУГОЙ ПОПЭС тей, которое шарнирно присоединенок раме и посредством троса 25 н блока 26 связано с корпусом шнекового пресса 5 (фиг. 1 н 5). При параллельном расположении выходного вала 16, конического редуктора 7 и входного вала 17 цилиндрического редуктора 8 (фиг. 6 валы 16 и 17 соединяются посредством звездочек 27 и 28 или зубчатых колес.Крутящий момент от вала 1 д отбора мощности через карданньт вал 15 передается на входной вал 13 конического редуктора 7 Изатем через муфту 19 на входной вал 17 цилиндрического редуктора 8. Далее мощность распре делнется по двум направлениям на шнековьй пресс 5 и фрезу 3.При движении машины заглублепная в залежь дисковая фреза 3, вращаясь,фрезерует залежь, прорезая в ней щель. Подпружинепная нижняя часть 11 направляющего кожуха 10 под действием пружин 12 Н собственного веса обе печнвает постоянное прижатие к поверх ности залежи И ее копирование.при различной глубине фрезерования.Сфреоерованнал торфомасса под дей 1. ствием центробежной силы направляется кожухом 10 в межвитковое простран ство шнекового пресса 5. Шнек транч спортирует торфомассу перерабатывает ее и под давлением подает в формирователь Б. Проходя под давлением через каналы формователя 6 торфомасса.формшруется И в виде кусков выстилает ся на поверхность залежи. В случае необходимости производится принуди тельная очистка каналов формователя 6 путем выдвижения головки формователя гидроцилиндром 23. Управление гидроцилиндрами 22 и 23 осуществляется из кабины трактора. Подъем И опускание фрезы 3 осуществляется гидроцилиндром 22 путем поворота цилиндрическо го редуктора 8 и шнекового пресса 5 ВОКРУГ 0 бщейоси вопорах 20 и 21. Конический редуктор 7 призтом остается неподвижны и поэтому не нарушается параллельность входного вала13 конического редуктора 7 и вала 14 отборгдмощностн трактора, соединяемых карданный валом 15, т.е. сохраняется равноыерность вращения входного вала 13 конического редуктора 7 и всех вращающихся чгстей машны И не изменяется (не увеличивается) угол излома карданного вала. Шнековый пресс 5 с формователем 6 не поднимаЕТСН, а ТОЛЬКО ПОЕОВЗЧНЕЕЕТСКОТНОСИ тельно оси, следовательно не изменяЕТСЯ ВЫСОТЭ. ПЗДЭННЯ СФОРМОВЗННЬШ КУС ков. в конце прохода фреза поднимается в транспортное положение и машина переезжает на другую карту для выполнения нового прохода.Закрытие прорезанной фрезой щели осуществляется при помощи закрывающего устройства 24, выолненного в вн 10де двух установленнвш подуглом одт на к другой лопастей, которые при движении машины сдвигают верхний слой торфа в валок, располагая его над щелью. Образованный над щелью валок вдавливается в нее гусеницей и опорным катком при последующем проходеПОДЪЕМ И ОПУСКНННЕ закрывающего устройства 24 осУществляется синхронно с дисковой фрезой гицроцнлиндром 22, так как устройство 24 соединено тросом с корпусом шнекового пресса рПри подъемеопусканин фрезы шнековый пресс поворачивается относительно своей оси И за счет этого происходит наматыванне или разматышание трора, соединяющего устройство 24 с корпусом шнекового пресса.
