Машина для добычи кускового торфа

Номер патента: 224

Опубликовано: 30.12.1994

Авторы: Терентьев А. А., Нашкевич И. С.

Скачать PDF файл.

Текст

Смотреть все

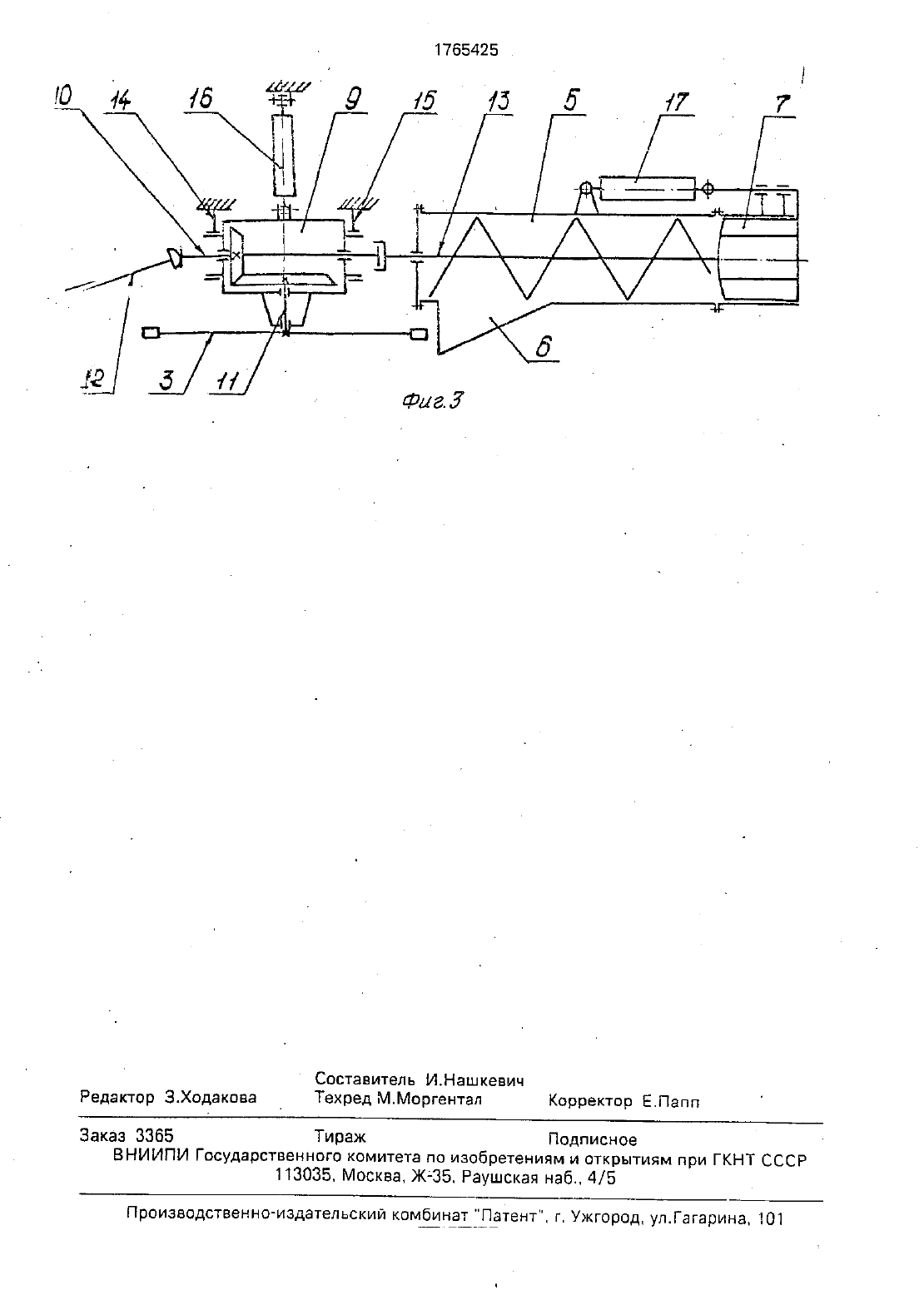

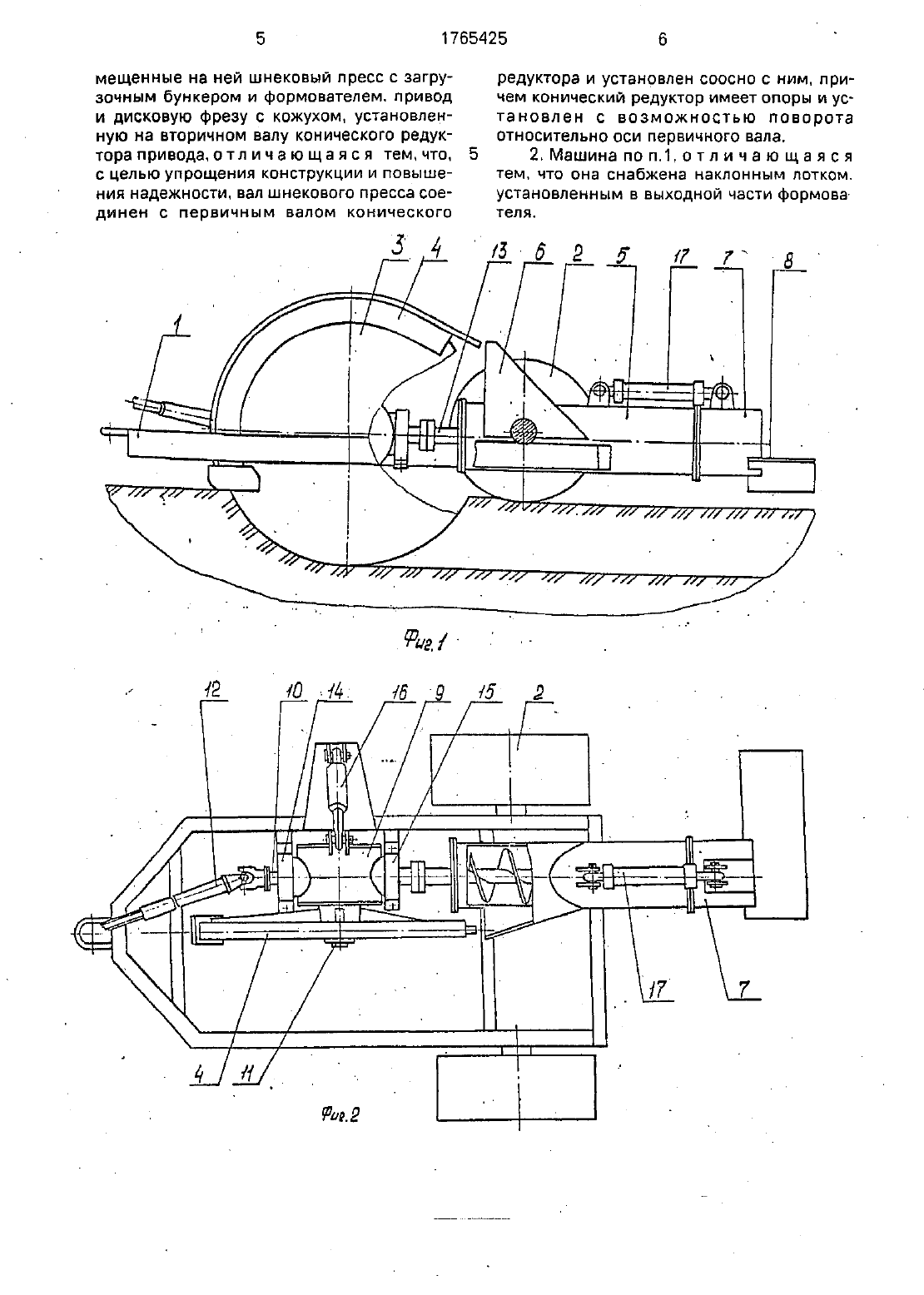

АРЕПАСТРИРОВАЪ в Респувлитчв БЕЛАРУСЬ плтент МсГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР(71) Центральное конструкторское бюро с опытным производством АН БССР и Институт торфа АН БССР(56) Машина для добычи кускового торфа МТКЧ 6. КаталогА/Н Международный конгресс по торфу. Международная выставке Инторфмаш-ВЗ. Внешторгиздат. 1988. с.54.(54) МАШИНА ДЛЯ ДОБЫЧИ КУСКОВОГО ТОРФА(57) Сущность изобретения машина содержит раму с опорными катками. дисковуюИзобретение относится к добыче и переработке торфа и может быть использовано для добычи кускового торфа.Известна машина для добычи кускового торфа. содержащая раму с двумя опорными катками, дисковую фрезу, ШНЭКОБЫЙ ОрЕСС. формователь. привод дисковой фрезы и шнекового пресса. Привод фрезы и шнекового пресса осуществляется от вала отбора мощности (ВОМ) трактора через карданный вал И КОНИЧЗСКО-ЦИЛИНДрИЧЭСКИЙ редуктор. причем суммарный крутящий момент на привод дисковой фрезы и шнекового пресса передается через коническую пару. Привод ШНЭКОВОГО пресса И ДИСКОВОЙ фрезы осуществляется через вторичный вап конического редуктора. Вал шнекового пресса установ ЛЕЗН СООСНО С ВТООИЧНЫМ ВЗЛОМ КОНИЧЗСКОГОредуктора. а вал дисковой фрезы располоЖен параллельно вторичному валу коничезонным бункером, формователем и наклонным лотком. конический редуктор с первичным ВЗЛОМ И вторичным ВЗЛОМ, карданный вал, который соединяет первичный вал с валом отбора мощности трактора. Фреза с кожухом установлена на вторичном валу, а вал шнекового пресса соединен с первичным валомиустановленсоосносним или параллельно ему. Конический редуктор установлен в опорах с возможностью поворота относительно оси первичного вала. На раме машины устанрвлен гидроцилиндр. шток которого соединен с корпусом конического редуктора. Для перемещения головки формователя машина снабжена гидроцилиндром. 1 зжъф-пьл. 3 ил.через набор цилиндрических зубчатых колес.Недостатком известной машины является то. что вся мощность. необходимая для работы дисковой фрезы и шнекового прес са. передается конической парой. Это является причиной больших нагрузок назубчатые колеса. быстрого их износа и частых поломок. Для устранения этого необходимо увеличивать модуль зацепления. а соответственно габариты и массу конической пары и редуктора. Кроме того, недостатком конструкции известной машины является большое межосевое расстояние между валом дисковой фрезы и вторичным валом конического редуктора. Это расстояние определяется диаметром дисковой фреЭЫ И диаметром шнекового пресса. ЧТООЫ связать валы дисковой фрезы и коническогоредуктора необходимо установить дополнительно к основной паре по меньшей мере одно паразитное зубчатое колесо большого диаметра.Наиболее близкой по технической сущности и достигаемому положительному эффекту к предлагаемой является машина длядисковую фрезу, шнековый пресс. формователь. привод дисковой фрезы и шнекового пресса. Привод машины осуществляется от вала отбора мощности трактора через карданный вал и конический редуктор. Первичный (входной) вал конического редуктора расположен ВДОЛЬ ПВОДОЛЬНОЙ ОСИ трактора и машины, а вторичный (выходной) вал в направлении. поперечном оси машины. дисоединены с вторичным валом конического РВДУКТОРЭ- .Основным недостатком известной машины является то что вся мощность. необходимая для работы дисковой фрезы. шнекового пресса и загрузочного шнека передается конической парой. Это является причиной больших нагрузок на конические зубчатые колеса. быстрого их износа и частьтх поломок. Для устранения этих недостатков необходимо увеличивать модуль зацепления, а СООТВВТСТБВННО габариты И массу конической пары и редуктора.Целью изобретения является упрощение КОНСТрУКЦИИ И ГЪОВЫШеНИе НВДЕЖНОСТИ работы машины.Поставленная цель достигается тем. что в машине для добычи кускового торфа. содержащей раму на опорных катках. размещенные на ней шнековый пресс с загрузочным бункером и формователем. привод И дисковую фрезу с кожухом. установленную на вторичном валу коническогосоединен с первичным валом конического редуктора и установлен соосно с ним. причем конический редуктор имеет опоры и установлен с возможностью поворота относительно оси первичного вала. Кроме того. машина снабжена наклонным лотком. установленным в выходной части формователя. к На фиг. 1 представлена машина. вид сбоку на фиг. 2 - тоже, вид сверху на фиг. 3Машина содержит раму 1 с опорными катками 2. дисковую фрезу 3 с кожухом 4,шнековый пресс 5 с загрузочным бункером 6. формователем 7 и наклонным лотком 8. конический редуктор 9 с первичным валом 10 и вторичным валом 11. карданный вал 12. который соединяет первичный вал 10 кони 1 оческого редуктора 9 с валом отбора мощности трактора. Фреза 3 с кожухом 4 установлена на вторичном валу 11. а вал 13 ЩНЕКОВОГО пресса 5 СОЭДИНВН С первичным валом 10 конического редуктора 9 и установлен параллельно первичному валу или соосно с ним. Конический редуктор 9 установлен в опорах 14 и 15 с возможностью поворота относительно оси первичного вала 10. На раме машины установлен гидроцилиндр 16, ШТОК которого СОЕДИНЭН С корпусом КОНИЧВ ского редуктора 9. для перемещения головки формователя 7 машина снабжена гидроцилиндрам 17.Трактор с машиной заходит на рабочий проход с поднятой в транспортное положение фрезой 3. Включается ВОМ и рабочая скорость трактора. Фреза 3 плавно заглубляется до рабочего положения. Заглубление фрезы осуществляется за счет поворота конического редуктора 9 в опорах 14 и 15 при помощи гидроцилиндра 16. Экскавируемая фрезой 3 торфомасса по кожуху 4 направляется непосредственно в загрузочный бункер 6 шнекового пресса 5. В прессе 5 торфомасса интенсивно перемешивается. перерабатывается и подается при этом под давлением в формователь 7. Проходя под давлением через каналыформователя 7. торфомасса формуется в отдельные куски. Сформованные куски из формователя 7 поступают на наклонный лоток 8 и с него падают на поверхность карты. В конце рабочего прохода фреза поднимается в транс портное положение. включается ВОМтрактор делает поворот и заходит на следующий проход.При необходимости прочистка формователя 7 осуществляется при помощи гидроцилиндра 17.В процессе работы предлагаемой машины через коническую пару вращается только фреза. Вращение шнекового пресса осуществляется непосредственно от первичного вала конического редуктора. Этс позволяет значительно (не менее чем на 50) разгрузить коническую передачу. так как известно. что основная часть мощности затрачивается на привод шнекового прессаИмеющийся расчет баланса мощностей для машины ДПК 2 показывает. что на работу шнекового пресса затрачивается 45 л.с. из 75 л.с т.е. 65 всей мощности. Этс позволяет повысить надежность работы и уменьшить габариты и массу коническогс1. Машина для добычи кускового торфа содержащая раму на опорных катках. раз 5 1765425 6мещенные на ней шнековый пресс с загрузочным бункером и формователем. привод и дисковую фрезу с кожухом. установленную на вторичном валу конического редуктора привода. о тл И ч а ю щ а я с я тем, что. с цепью упрощения конструкции и повышения надежности. вал шнекового пресса соединен с первичным валом коническогоредуктора и установлен соосно с ним. при чем конический редуктор имеет опоры и установлен с возможностью поворота ОТНОСИТЕЛЬНО ОСИ ПЗОБИЧНОГО вала.2. Машина попщотличающаяся ТЕМ. ЧТО она снабжена НЭКПОННЫМ ЛОТКОМ. установленным в выходной части формоватепя.Редактор Зходакова Техред Мморгентал Корректор ЕЛапп Заказ 3365 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, ждзз. Раушская наб 4/5

МПК / Метки

МПК: E21C 49/00

Метки: машина, кускового, добычи, торфа
