Улей

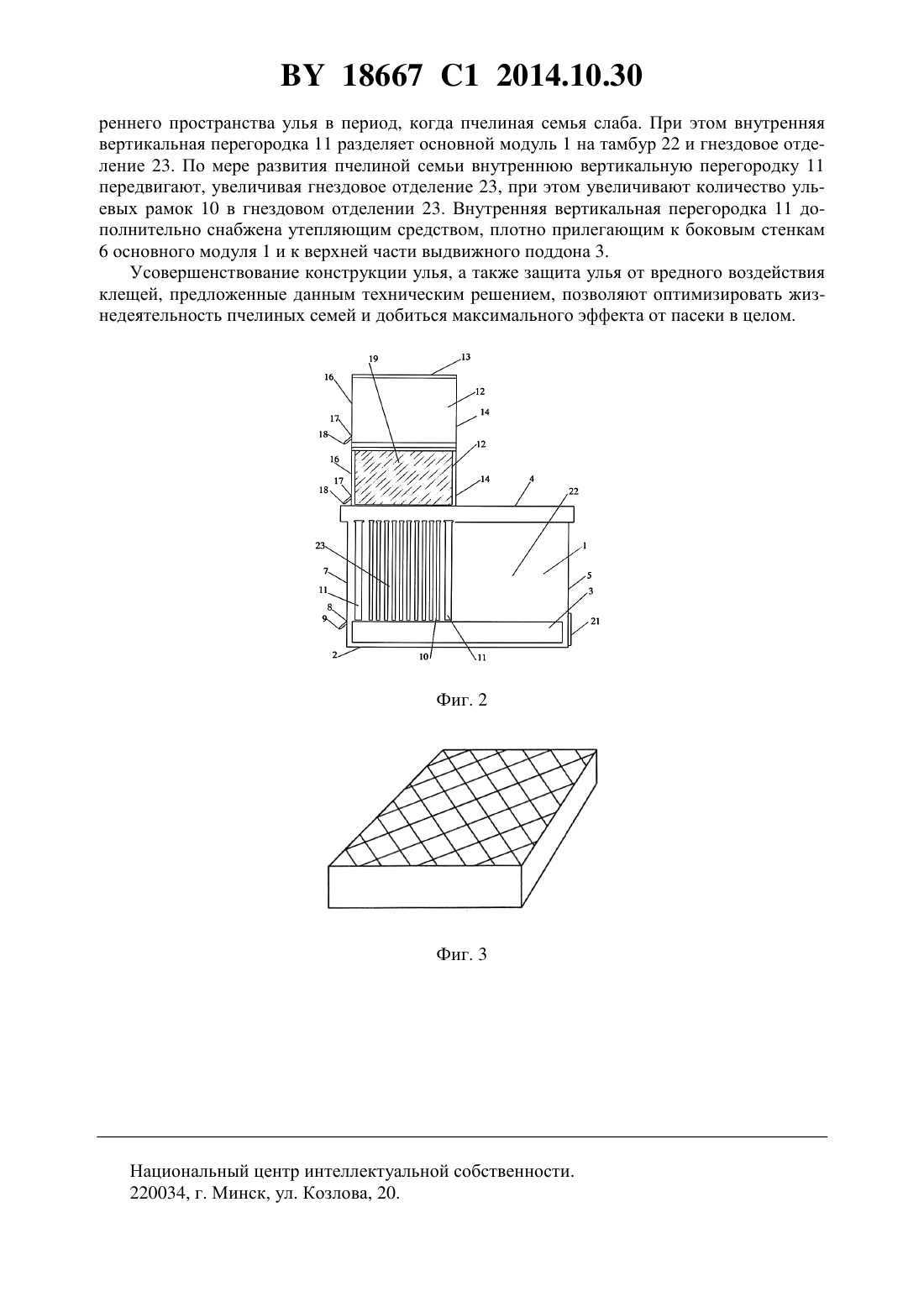

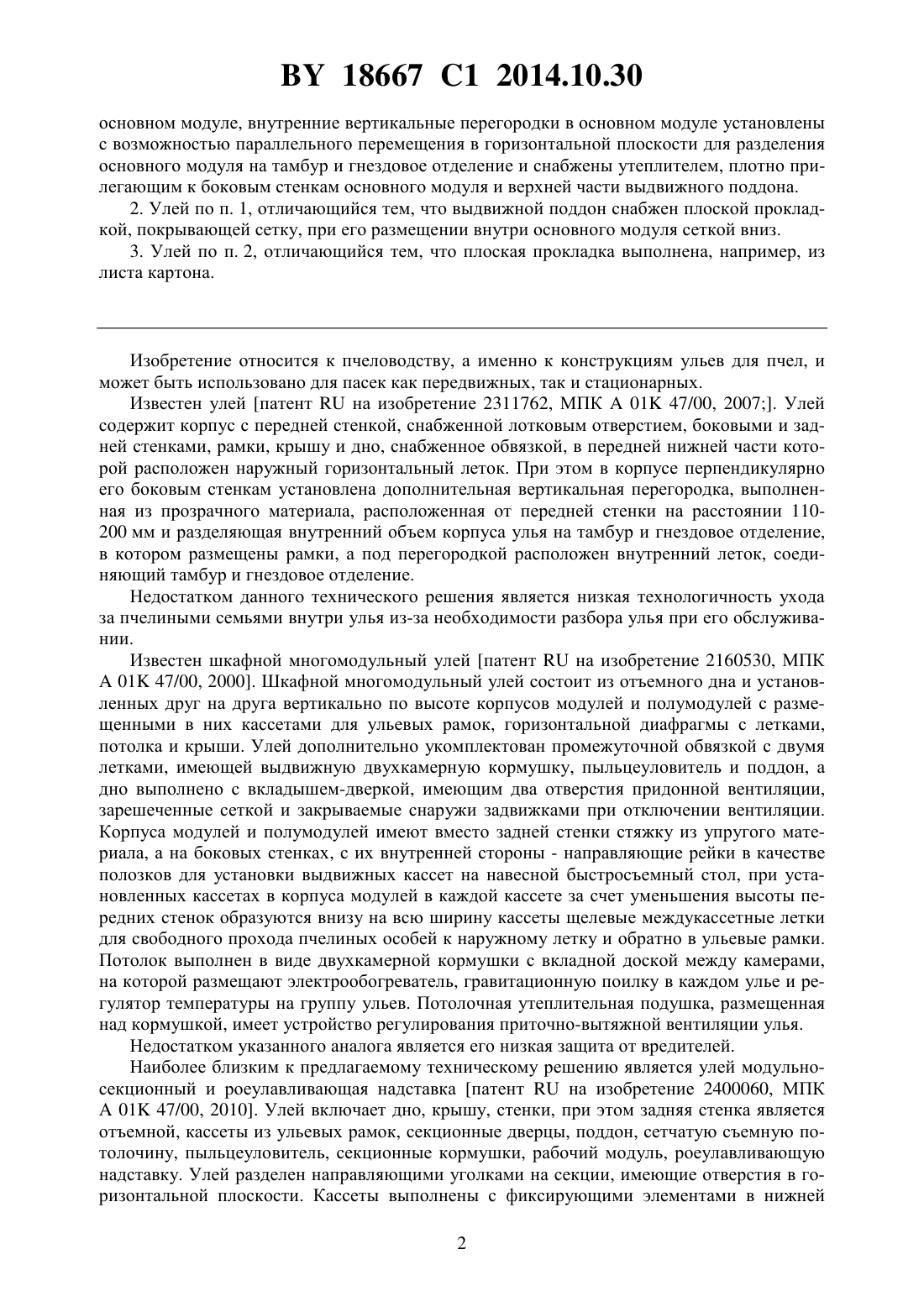

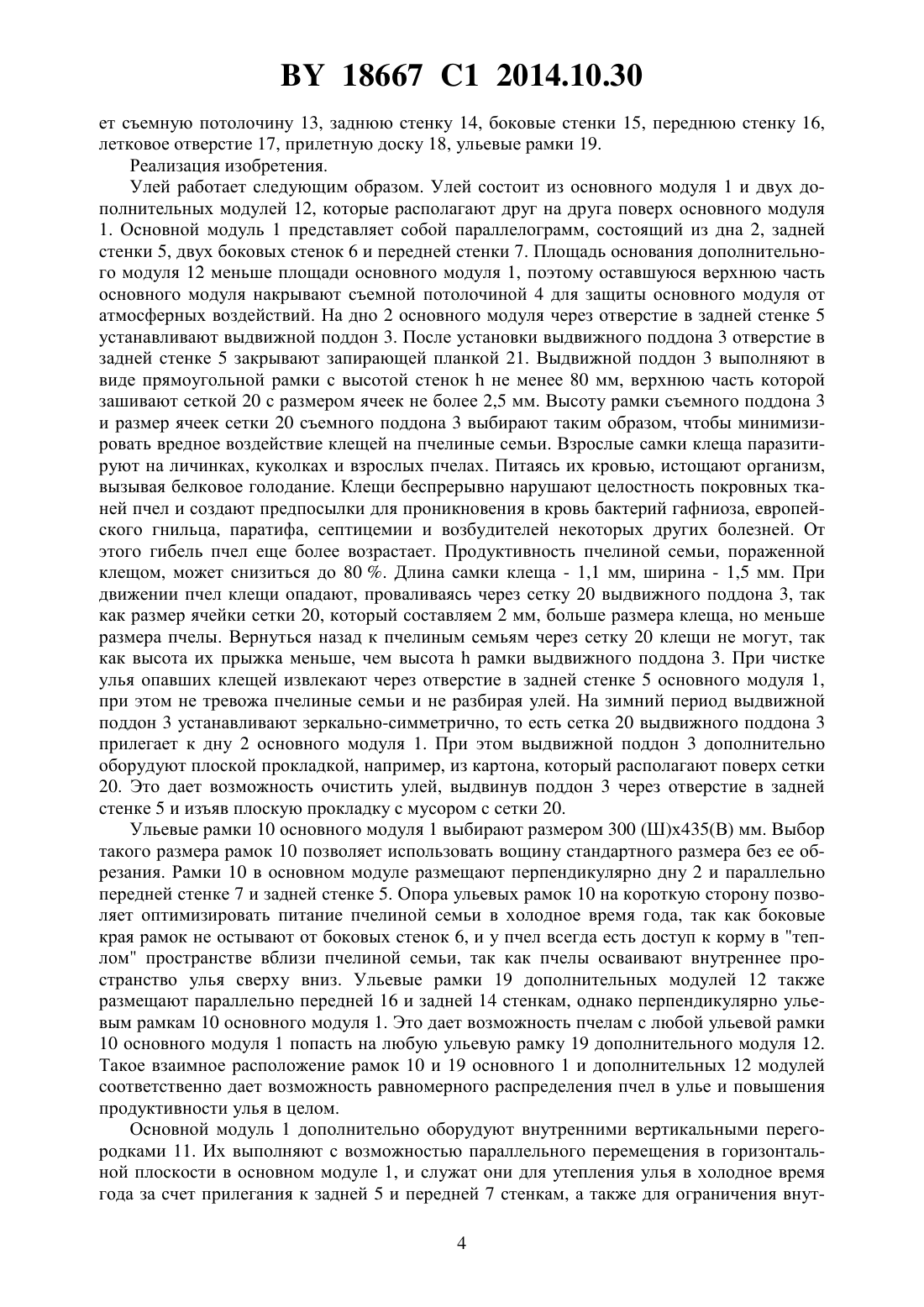

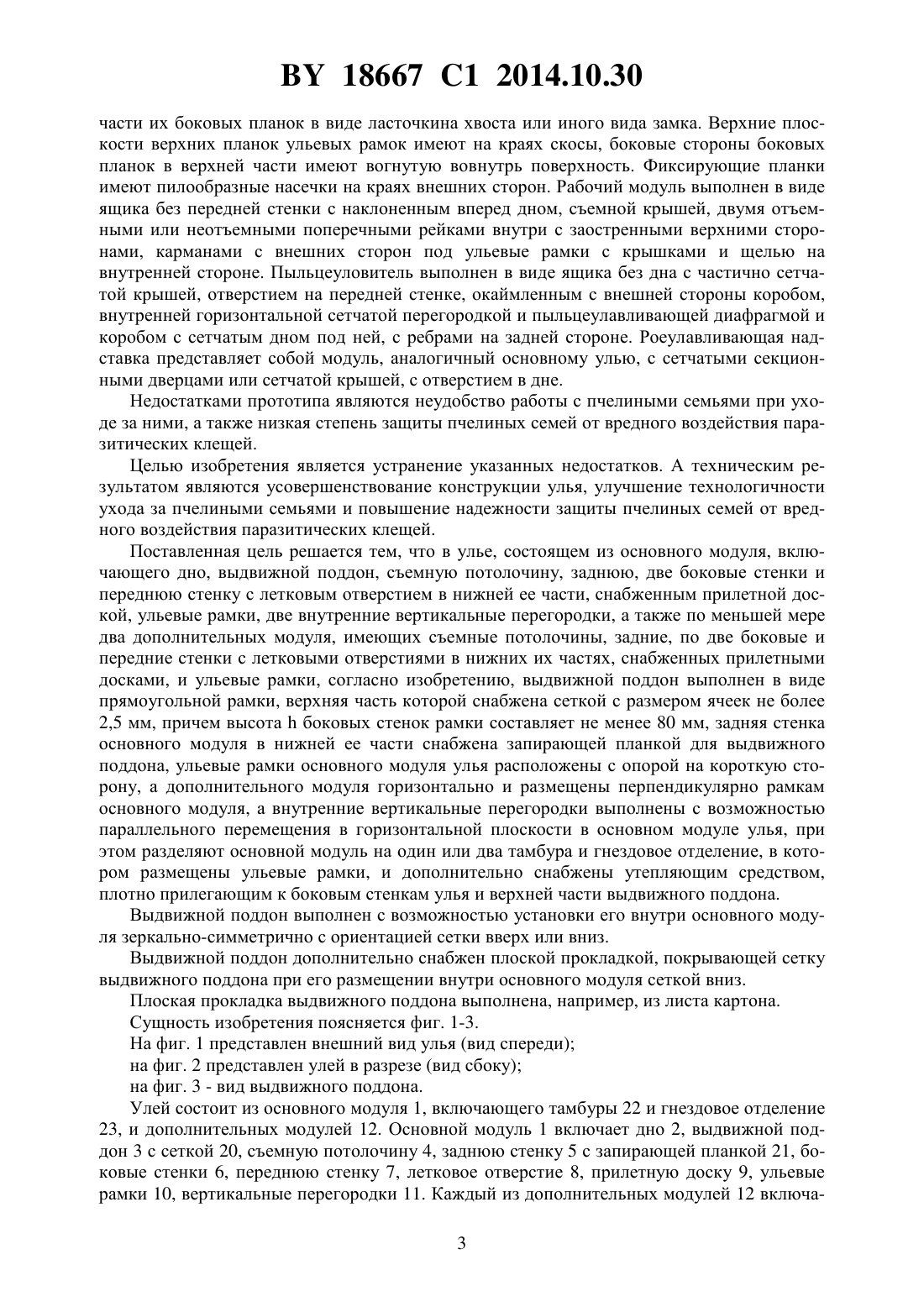

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лапаревич Александр Федорович(72) Автор Лапаревич Александр Федорович(73) Патентообладатель Лапаревич Александр Федорович(57) 1. Улей, содержащий основной модуль, включающий дно, выдвижной поддон, съемную потолочину, заднюю, две боковые стенки и переднюю стенку с летковым отверстием и прилетной доской в ее нижней части, ульевые рамки и две внутренние вертикальные перегородки расположенные друг над другом и поверх основного модуля два дополнительных модуля, каждый из которых содержит съемную потолочину, заднюю, две боковые стенки и переднюю стенку с летковым отверстием и прилетной доской в ее нижней части,ульевые рамки, отличающийся тем, что выдвижной поддон выполнен в виде прямоугольной рамки, верхняя часть которой снабжена сеткой с размером ячеек не более 2,5 мм, а высота ее боковых стенок составляет не менее 80 мм, при этом выдвижной поддон выполнен с возможностью переворачивания его в основном модуле с ориентацией сетки вверх или вниз, в нижней части задней стенки основного модуля выполнено отверстие и установлена запирающая планка для выдвижного поддона, ульевые рамки в основном модуле размещены перпендикулярно дну и параллельно передней стенке, а в дополнительных модулях ульевые рамки размещены перпендикулярно ульевым рамкам, установленным в 18667 1 2014.10.30 основном модуле, внутренние вертикальные перегородки в основном модуле установлены с возможностью параллельного перемещения в горизонтальной плоскости для разделения основного модуля на тамбур и гнездовое отделение и снабжены утеплителем, плотно прилегающим к боковым стенкам основного модуля и верхней части выдвижного поддона. 2. Улей по п. 1, отличающийся тем, что выдвижной поддон снабжен плоской прокладкой, покрывающей сетку, при его размещении внутри основного модуля сеткой вниз. 3. Улей по п. 2, отличающийся тем, что плоская прокладка выполнена, например, из листа картона. Изобретение относится к пчеловодству, а именно к конструкциям ульев для пчел, и может быть использовано для пасек как передвижных, так и стационарных. Известен улей патентна изобретение 2311762, МПК 01 47/00, 2007. Улей содержит корпус с передней стенкой, снабженной лотковым отверстием, боковыми и задней стенками, рамки, крышу и дно, снабженное обвязкой, в передней нижней части которой расположен наружный горизонтальный леток. При этом в корпусе перпендикулярно его боковым стенкам установлена дополнительная вертикальная перегородка, выполненная из прозрачного материала, расположенная от передней стенки на расстоянии 110200 мм и разделяющая внутренний объем корпуса улья на тамбур и гнездовое отделение,в котором размещены рамки, а под перегородкой расположен внутренний леток, соединяющий тамбур и гнездовое отделение. Недостатком данного технического решения является низкая технологичность ухода за пчелиными семьями внутри улья из-за необходимости разбора улья при его обслуживании. Известен шкафной многомодульный улей патентна изобретение 2160530, МПК 01 47/00, 2000. Шкафной многомодульный улей состоит из отъемного дна и установленных друг на друга вертикально по высоте корпусов модулей и полумодулей с размещенными в них кассетами для ульевых рамок, горизонтальной диафрагмы с летками,потолка и крыши. Улей дополнительно укомплектован промежуточной обвязкой с двумя летками, имеющей выдвижную двухкамерную кормушку, пыльцеуловитель и поддон, а дно выполнено с вкладышем-дверкой, имеющим два отверстия придонной вентиляции,зарешеченные сеткой и закрываемые снаружи задвижками при отключении вентиляции. Корпуса модулей и полумодулей имеют вместо задней стенки стяжку из упругого материала, а на боковых стенках, с их внутренней стороны - направляющие рейки в качестве полозков для установки выдвижных кассет на навесной быстросъемный стол, при установленных кассетах в корпуса модулей в каждой кассете за счет уменьшения высоты передних стенок образуются внизу на всю ширину кассеты щелевые междукассетные летки для свободного прохода пчелиных особей к наружному летку и обратно в ульевые рамки. Потолок выполнен в виде двухкамерной кормушки с вкладной доской между камерами,на которой размещают электрообогреватель, гравитационную поилку в каждом улье и регулятор температуры на группу ульев. Потолочная утеплительная подушка, размещенная над кормушкой, имеет устройство регулирования приточно-вытяжной вентиляции улья. Недостатком указанного аналога является его низкая защита от вредителей. Наиболее близким к предлагаемому техническому решению является улей модульносекционный и роеулавливающая надставка патентна изобретение 2400060, МПК 01 47/00, 2010. Улей включает дно, крышу, стенки, при этом задняя стенка является отъемной, кассеты из ульевых рамок, секционные дверцы, поддон, сетчатую съемную потолочину, пыльцеуловитель, секционные кормушки, рабочий модуль, роеулавливающую надставку. Улей разделен направляющими уголками на секции, имеющие отверстия в горизонтальной плоскости. Кассеты выполнены с фиксирующими элементами в нижней 2 18667 1 2014.10.30 части их боковых планок в виде ласточкина хвоста или иного вида замка. Верхние плоскости верхних планок ульевых рамок имеют на краях скосы, боковые стороны боковых планок в верхней части имеют вогнутую вовнутрь поверхность. Фиксирующие планки имеют пилообразные насечки на краях внешних сторон. Рабочий модуль выполнен в виде ящика без передней стенки с наклоненным вперед дном, съемной крышей, двумя отъемными или неотъемными поперечными рейками внутри с заостренными верхними сторонами, карманами с внешних сторон под ульевые рамки с крышками и щелью на внутренней стороне. Пыльцеуловитель выполнен в виде ящика без дна с частично сетчатой крышей, отверстием на передней стенке, окаймленным с внешней стороны коробом,внутренней горизонтальной сетчатой перегородкой и пыльцеулавливающей диафрагмой и коробом с сетчатым дном под ней, с ребрами на задней стороне. Роеулавливающая надставка представляет собой модуль, аналогичный основному улью, с сетчатыми секционными дверцами или сетчатой крышей, с отверстием в дне. Недостатками прототипа являются неудобство работы с пчелиными семьями при уходе за ними, а также низкая степень защиты пчелиных семей от вредного воздействия паразитических клещей. Целью изобретения является устранение указанных недостатков. А техническим результатом являются усовершенствование конструкции улья, улучшение технологичности ухода за пчелиными семьями и повышение надежности защиты пчелиных семей от вредного воздействия паразитических клещей. Поставленная цель решается тем, что в улье, состоящем из основного модуля, включающего дно, выдвижной поддон, съемную потолочину, заднюю, две боковые стенки и переднюю стенку с летковым отверстием в нижней ее части, снабженным прилетной доской, ульевые рамки, две внутренние вертикальные перегородки, а также по меньшей мере два дополнительных модуля, имеющих съемные потолочины, задние, по две боковые и передние стенки с летковыми отверстиями в нижних их частях, снабженных прилетными досками, и ульевые рамки, согласно изобретению, выдвижной поддон выполнен в виде прямоугольной рамки, верхняя часть которой снабжена сеткой с размером ячеек не более 2,5 мм, причем высотабоковых стенок рамки составляет не менее 80 мм, задняя стенка основного модуля в нижней ее части снабжена запирающей планкой для выдвижного поддона, ульевые рамки основного модуля улья расположены с опорой на короткую сторону, а дополнительного модуля горизонтально и размещены перпендикулярно рамкам основного модуля, а внутренние вертикальные перегородки выполнены с возможностью параллельного перемещения в горизонтальной плоскости в основном модуле улья, при этом разделяют основной модуль на один или два тамбура и гнездовое отделение, в котором размещены ульевые рамки, и дополнительно снабжены утепляющим средством,плотно прилегающим к боковым стенкам улья и верхней части выдвижного поддона. Выдвижной поддон выполнен с возможностью установки его внутри основного модуля зеркально-симметрично с ориентацией сетки вверх или вниз. Выдвижной поддон дополнительно снабжен плоской прокладкой, покрывающей сетку выдвижного поддона при его размещении внутри основного модуля сеткой вниз. Плоская прокладка выдвижного поддона выполнена, например, из листа картона. Сущность изобретения поясняется фиг. 1-3. На фиг. 1 представлен внешний вид улья (вид спереди) на фиг. 2 представлен улей в разрезе (вид сбоку) на фиг. 3 - вид выдвижного поддона. Улей состоит из основного модуля 1, включающего тамбуры 22 и гнездовое отделение 23, и дополнительных модулей 12. Основной модуль 1 включает дно 2, выдвижной поддон 3 с сеткой 20, съемную потолочину 4, заднюю стенку 5 с запирающей планкой 21, боковые стенки 6, переднюю стенку 7, летковое отверстие 8, прилетную доску 9, ульевые рамки 10, вертикальные перегородки 11. Каждый из дополнительных модулей 12 включа 3 18667 1 2014.10.30 ет съемную потолочину 13, заднюю стенку 14, боковые стенки 15, переднюю стенку 16,летковое отверстие 17, прилетную доску 18, ульевые рамки 19. Реализация изобретения. Улей работает следующим образом. Улей состоит из основного модуля 1 и двух дополнительных модулей 12, которые располагают друг на друга поверх основного модуля 1. Основной модуль 1 представляет собой параллелограмм, состоящий из дна 2, задней стенки 5, двух боковых стенок 6 и передней стенки 7. Площадь основания дополнительного модуля 12 меньше площади основного модуля 1, поэтому оставшуюся верхнюю часть основного модуля накрывают съемной потолочиной 4 для защиты основного модуля от атмосферных воздействий. На дно 2 основного модуля через отверстие в задней стенке 5 устанавливают выдвижной поддон 3. После установки выдвижного поддона 3 отверстие в задней стенке 5 закрывают запирающей планкой 21. Выдвижной поддон 3 выполняют в виде прямоугольной рамки с высотой стенокне менее 80 мм, верхнюю часть которой зашивают сеткой 20 с размером ячеек не более 2,5 мм. Высоту рамки съемного поддона 3 и размер ячеек сетки 20 съемного поддона 3 выбирают таким образом, чтобы минимизировать вредное воздействие клещей на пчелиные семьи. Взрослые самки клеща паразитируют на личинках, куколках и взрослых пчелах. Питаясь их кровью, истощают организм,вызывая белковое голодание. Клещи беспрерывно нарушают целостность покровных тканей пчел и создают предпосылки для проникновения в кровь бактерий гафниоза, европейского гнильца, паратифа, септицемии и возбудителей некоторых других болезней. От этого гибель пчел еще более возрастает. Продуктивность пчелиной семьи, пораженной клещом, может снизиться до 80 . Длина самки клеща - 1,1 мм, ширина - 1,5 мм. При движении пчел клещи опадают, проваливаясь через сетку 20 выдвижного поддона 3, так как размер ячейки сетки 20, который составляем 2 мм, больше размера клеща, но меньше размера пчелы. Вернуться назад к пчелиным семьям через сетку 20 клещи не могут, так как высота их прыжка меньше, чем высотарамки выдвижного поддона 3. При чистке улья опавших клещей извлекают через отверстие в задней стенке 5 основного модуля 1,при этом не тревожа пчелиные семьи и не разбирая улей. На зимний период выдвижной поддон 3 устанавливают зеркально-симметрично, то есть сетка 20 выдвижного поддона 3 прилегает к дну 2 основного модуля 1. При этом выдвижной поддон 3 дополнительно оборудуют плоской прокладкой, например, из картона, который располагают поверх сетки 20. Это дает возможность очистить улей, выдвинув поддон 3 через отверстие в задней стенке 5 и изъяв плоскую прокладку с мусором с сетки 20. Ульевые рамки 10 основного модуля 1 выбирают размером 300 (Ш)х 435(В) мм. Выбор такого размера рамок 10 позволяет использовать вощину стандартного размера без ее обрезания. Рамки 10 в основном модуле размещают перпендикулярно дну 2 и параллельно передней стенке 7 и задней стенке 5. Опора ульевых рамок 10 на короткую сторону позволяет оптимизировать питание пчелиной семьи в холодное время года, так как боковые края рамок не остывают от боковых стенок 6, и у пчел всегда есть доступ к корму в теплом пространстве вблизи пчелиной семьи, так как пчелы осваивают внутреннее пространство улья сверху вниз. Ульевые рамки 19 дополнительных модулей 12 также размещают параллельно передней 16 и задней 14 стенкам, однако перпендикулярно ульевым рамкам 10 основного модуля 1. Это дает возможность пчелам с любой ульевой рамки 10 основного модуля 1 попасть на любую ульевую рамку 19 дополнительного модуля 12. Такое взаимное расположение рамок 10 и 19 основного 1 и дополнительных 12 модулей соответственно дает возможность равномерного распределения пчел в улье и повышения продуктивности улья в целом. Основной модуль 1 дополнительно оборудуют внутренними вертикальными перегородками 11. Их выполняют с возможностью параллельного перемещения в горизонтальной плоскости в основном модуле 1, и служат они для утепления улья в холодное время года за счет прилегания к задней 5 и передней 7 стенкам, а также для ограничения внут 4 18667 1 2014.10.30 реннего пространства улья в период, когда пчелиная семья слаба. При этом внутренняя вертикальная перегородка 11 разделяет основной модуль 1 на тамбур 22 и гнездовое отделение 23. По мере развития пчелиной семьи внутреннюю вертикальную перегородку 11 передвигают, увеличивая гнездовое отделение 23, при этом увеличивают количество ульевых рамок 10 в гнездовом отделении 23. Внутренняя вертикальная перегородка 11 дополнительно снабжена утепляющим средством, плотно прилегающим к боковым стенкам 6 основного модуля 1 и к верхней части выдвижного поддона 3. Усовершенствование конструкции улья, а также защита улья от вредного воздействия клещей, предложенные данным техническим решением, позволяют оптимизировать жизнедеятельность пчелиных семей и добиться максимального эффекта от пасеки в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
