Улей

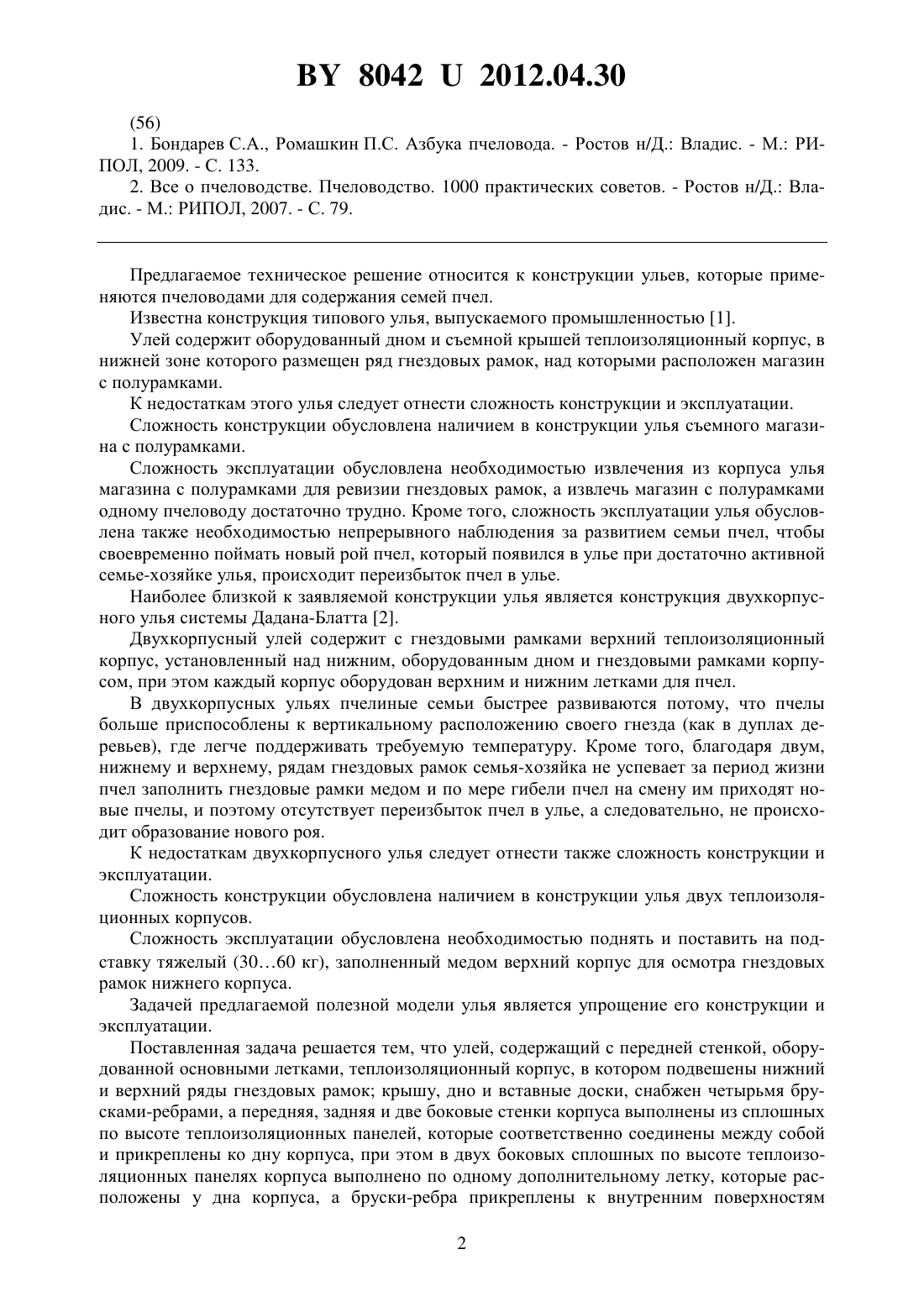

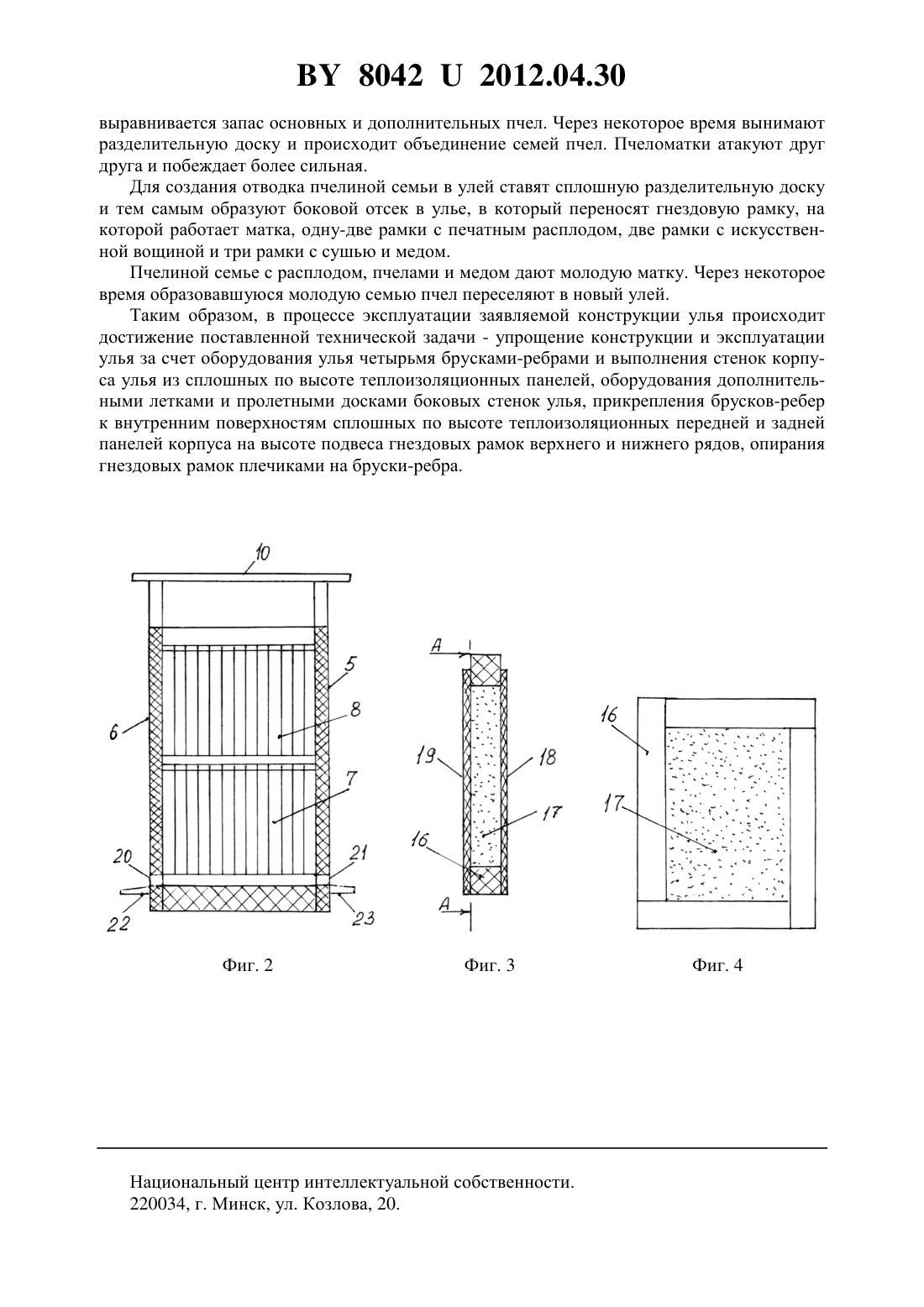

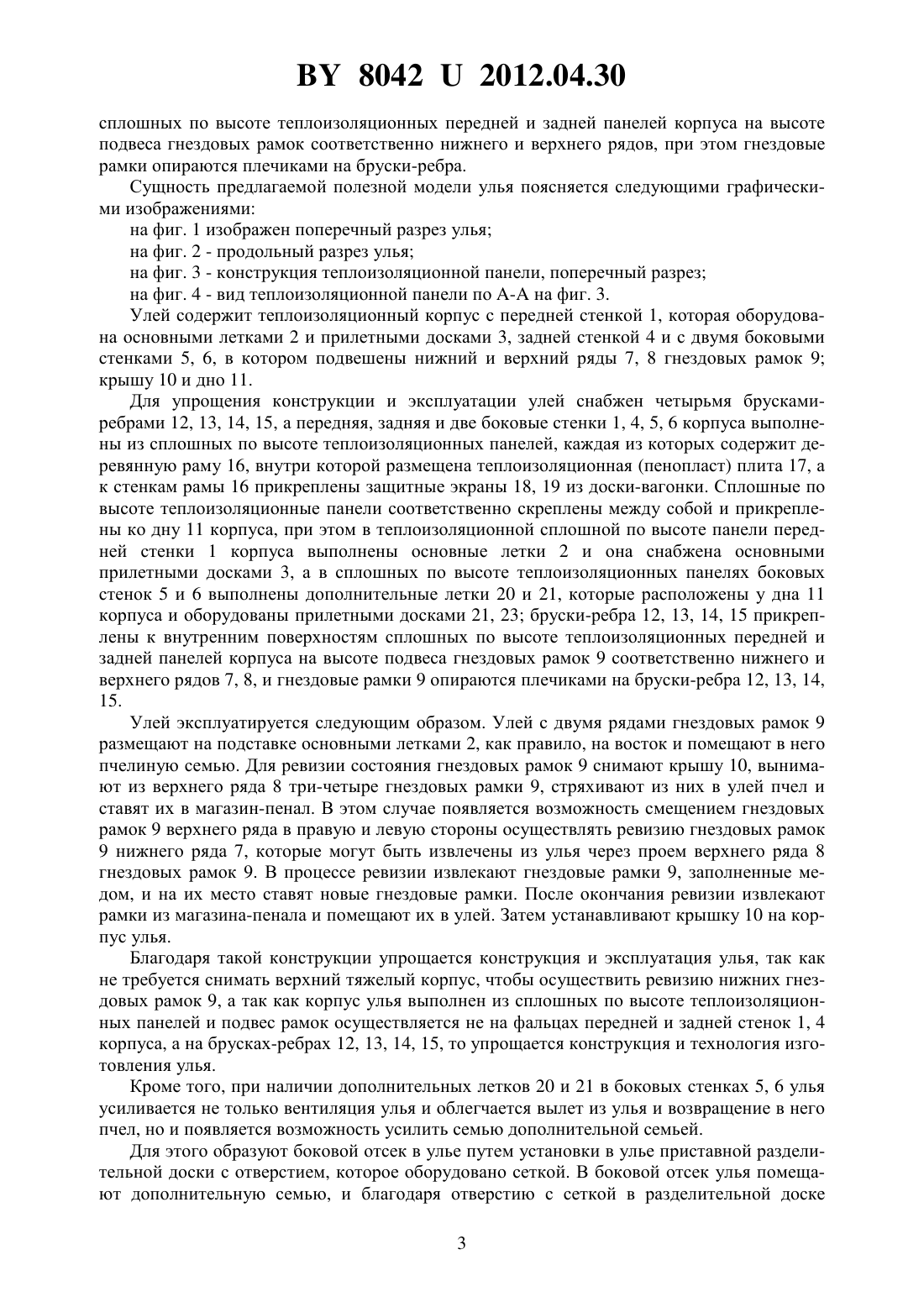

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Титок Виктор Николаевич(72) Автор Титок Виктор Николаевич(73) Патентообладатель Титок Виктор Николаевич(57) Улей, содержащий с передней стенкой, оборудованной основными летками, теплоизоляционный корпус, в котором подвешены нижний и верхний ряды гнездовых рамок крышу, дно и вставные доски, отличающийся тем, что снабжен четырьмя брусками-ребрами,а передняя, задняя и две боковые стенки корпуса выполнены из сплошных по высоте теплоизоляционных панелей, которые соответственно скреплены между собой и прикреплены ко дну корпуса, при этом в двух боковых сплошных по высоте теплоизоляционных панелях корпуса выполнено по одному дополнительному летку, которые расположены у дна корпуса, а бруски-ребра прикреплены к внутренним поверхностям сплошных по высоте теплоизоляционных передней и задней панелей корпуса на высоте подвеса гнездовых рамок соответственно нижнего и верхнего рядов, при этом гнездовые рамки опираются плечиками на бруски-ребра.(56) 1. Бондарев С.А., Ромашкин П.С. Азбука пчеловода. - Ростов н/Д. Владис. - М. РИПОЛ, 2009. - С. 133. 2. Все о пчеловодстве. Пчеловодство. 1000 практических советов. - Ростов н/Д. Владис. - М. РИПОЛ, 2007. - С. 79. Предлагаемое техническое решение относится к конструкции ульев, которые применяются пчеловодами для содержания семей пчел. Известна конструкция типового улья, выпускаемого промышленностью 1. Улей содержит оборудованный дном и съемной крышей теплоизоляционный корпус, в нижней зоне которого размещен ряд гнездовых рамок, над которыми расположен магазин с полурамками. К недостаткам этого улья следует отнести сложность конструкции и эксплуатации. Сложность конструкции обусловлена наличием в конструкции улья съемного магазина с полурамками. Сложность эксплуатации обусловлена необходимостью извлечения из корпуса улья магазина с полурамками для ревизии гнездовых рамок, а извлечь магазин с полурамками одному пчеловоду достаточно трудно. Кроме того, сложность эксплуатации улья обусловлена также необходимостью непрерывного наблюдения за развитием семьи пчел, чтобы своевременно поймать новый рой пчел, который появился в улье при достаточно активной семье-хозяйке улья, происходит переизбыток пчел в улье. Наиболее близкой к заявляемой конструкции улья является конструкция двухкорпусного улья системы Дадана-Блатта 2. Двухкорпусный улей содержит с гнездовыми рамками верхний теплоизоляционный корпус, установленный над нижним, оборудованным дном и гнездовыми рамками корпусом, при этом каждый корпус оборудован верхним и нижним летками для пчел. В двухкорпусных ульях пчелиные семьи быстрее развиваются потому, что пчелы больше приспособлены к вертикальному расположению своего гнезда (как в дуплах деревьев), где легче поддерживать требуемую температуру. Кроме того, благодаря двум,нижнему и верхнему, рядам гнездовых рамок семья-хозяйка не успевает за период жизни пчел заполнить гнездовые рамки медом и по мере гибели пчел на смену им приходят новые пчелы, и поэтому отсутствует переизбыток пчел в улье, а следовательно, не происходит образование нового роя. К недостаткам двухкорпусного улья следует отнести также сложность конструкции и эксплуатации. Сложность конструкции обусловлена наличием в конструкции улья двух теплоизоляционных корпусов. Сложность эксплуатации обусловлена необходимостью поднять и поставить на подставку тяжелый (3060 кг), заполненный медом верхний корпус для осмотра гнездовых рамок нижнего корпуса. Задачей предлагаемой полезной модели улья является упрощение его конструкции и эксплуатации. Поставленная задача решается тем, что улей, содержащий с передней стенкой, оборудованной основными летками, теплоизоляционный корпус, в котором подвешены нижний и верхний ряды гнездовых рамок крышу, дно и вставные доски, снабжен четырьмя брусками-ребрами, а передняя, задняя и две боковые стенки корпуса выполнены из сплошных по высоте теплоизоляционных панелей, которые соответственно соединены между собой и прикреплены ко дну корпуса, при этом в двух боковых сплошных по высоте теплоизоляционных панелях корпуса выполнено по одному дополнительному летку, которые расположены у дна корпуса, а бруски-ребра прикреплены к внутренним поверхностям 2 80422012.04.30 сплошных по высоте теплоизоляционных передней и задней панелей корпуса на высоте подвеса гнездовых рамок соответственно нижнего и верхнего рядов, при этом гнездовые рамки опираются плечиками на бруски-ребра. Сущность предлагаемой полезной модели улья поясняется следующими графическими изображениями на фиг. 1 изображен поперечный разрез улья на фиг. 2 - продольный разрез улья на фиг. 3 - конструкция теплоизоляционной панели, поперечный разрез на фиг. 4 - вид теплоизоляционной панели по - на фиг. 3. Улей содержит теплоизоляционный корпус с передней стенкой 1, которая оборудована основными летками 2 и прилетными досками 3, задней стенкой 4 и с двумя боковыми стенками 5, 6, в котором подвешены нижний и верхний ряды 7, 8 гнездовых рамок 9 крышу 10 и дно 11. Для упрощения конструкции и эксплуатации улей снабжен четырьмя брускамиребрами 12, 13, 14, 15, а передняя, задняя и две боковые стенки 1, 4, 5, 6 корпуса выполнены из сплошных по высоте теплоизоляционных панелей, каждая из которых содержит деревянную раму 16, внутри которой размещена теплоизоляционная (пенопласт) плита 17, а к стенкам рамы 16 прикреплены защитные экраны 18, 19 из доски-вагонки. Сплошные по высоте теплоизоляционные панели соответственно скреплены между собой и прикреплены ко дну 11 корпуса, при этом в теплоизоляционной сплошной по высоте панели передней стенки 1 корпуса выполнены основные летки 2 и она снабжена основными прилетными досками 3, а в сплошных по высоте теплоизоляционных панелях боковых стенок 5 и 6 выполнены дополнительные летки 20 и 21, которые расположены у дна 11 корпуса и оборудованы прилетными досками 21, 23 бруски-ребра 12, 13, 14, 15 прикреплены к внутренним поверхностям сплошных по высоте теплоизоляционных передней и задней панелей корпуса на высоте подвеса гнездовых рамок 9 соответственно нижнего и верхнего рядов 7, 8, и гнездовые рамки 9 опираются плечиками на бруски-ребра 12, 13, 14,15. Улей эксплуатируется следующим образом. Улей с двумя рядами гнездовых рамок 9 размещают на подставке основными летками 2, как правило, на восток и помещают в него пчелиную семью. Для ревизии состояния гнездовых рамок 9 снимают крышу 10, вынимают из верхнего ряда 8 три-четыре гнездовых рамки 9, стряхивают из них в улей пчел и ставят их в магазин-пенал. В этом случае появляется возможность смещением гнездовых рамок 9 верхнего ряда в правую и левую стороны осуществлять ревизию гнездовых рамок 9 нижнего ряда 7, которые могут быть извлечены из улья через проем верхнего ряда 8 гнездовых рамок 9. В процессе ревизии извлекают гнездовые рамки 9, заполненные медом, и на их место ставят новые гнездовые рамки. После окончания ревизии извлекают рамки из магазина-пенала и помещают их в улей. Затем устанавливают крышку 10 на корпус улья. Благодаря такой конструкции упрощается конструкция и эксплуатация улья, так как не требуется снимать верхний тяжелый корпус, чтобы осуществить ревизию нижних гнездовых рамок 9, а так как корпус улья выполнен из сплошных по высоте теплоизоляционных панелей и подвес рамок осуществляется не на фальцах передней и задней стенок 1, 4 корпуса, а на брусках-ребрах 12, 13, 14, 15, то упрощается конструкция и технология изготовления улья. Кроме того, при наличии дополнительных летков 20 и 21 в боковых стенках 5, 6 улья усиливается не только вентиляция улья и облегчается вылет из улья и возвращение в него пчел, но и появляется возможность усилить семью дополнительной семьей. Для этого образуют боковой отсек в улье путем установки в улье приставной разделительной доски с отверстием, которое оборудовано сеткой. В боковой отсек улья помещают дополнительную семью, и благодаря отверстию с сеткой в разделительной доске 3 80422012.04.30 выравнивается запас основных и дополнительных пчел. Через некоторое время вынимают разделительную доску и происходит объединение семей пчел. Пчеломатки атакуют друг друга и побеждает более сильная. Для создания отводка пчелиной семьи в улей ставят сплошную разделительную доску и тем самым образуют боковой отсек в улье, в который переносят гнездовую рамку, на которой работает матка, одну-две рамки с печатным расплодом, две рамки с искусственной вощиной и три рамки с сушью и медом. Пчелиной семье с расплодом, пчелами и медом дают молодую матку. Через некоторое время образовавшуюся молодую семью пчел переселяют в новый улей. Таким образом, в процессе эксплуатации заявляемой конструкции улья происходит достижение поставленной технической задачи - упрощение конструкции и эксплуатации улья за счет оборудования улья четырьмя брусками-ребрами и выполнения стенок корпуса улья из сплошных по высоте теплоизоляционных панелей, оборудования дополнительными летками и пролетными досками боковых стенок улья, прикрепления брусков-ребер к внутренним поверхностям сплошных по высоте теплоизоляционных передней и задней панелей корпуса на высоте подвеса гнездовых рамок верхнего и нижнего рядов, опирания гнездовых рамок плечиками на бруски-ребра. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
