Панельный улей

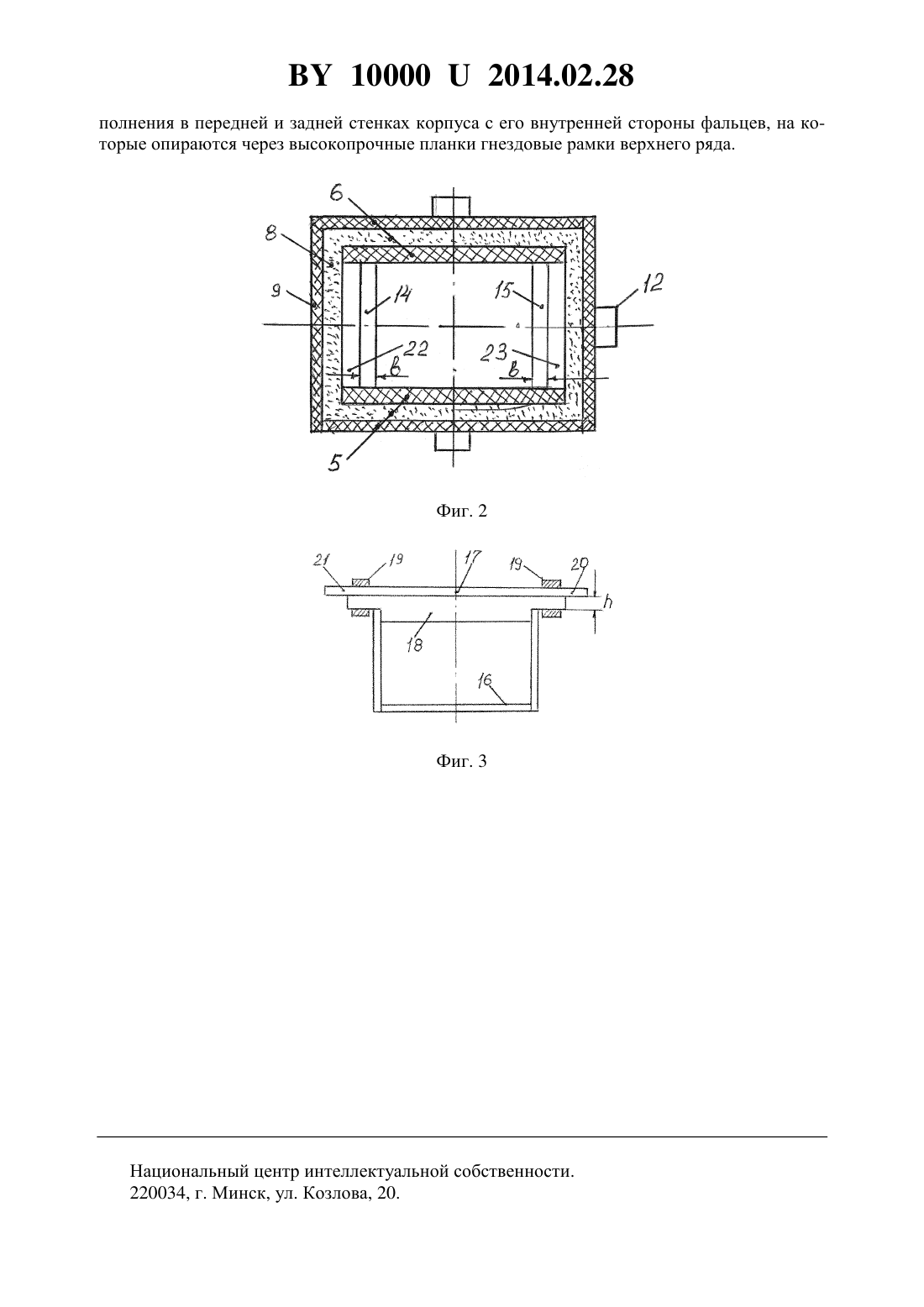

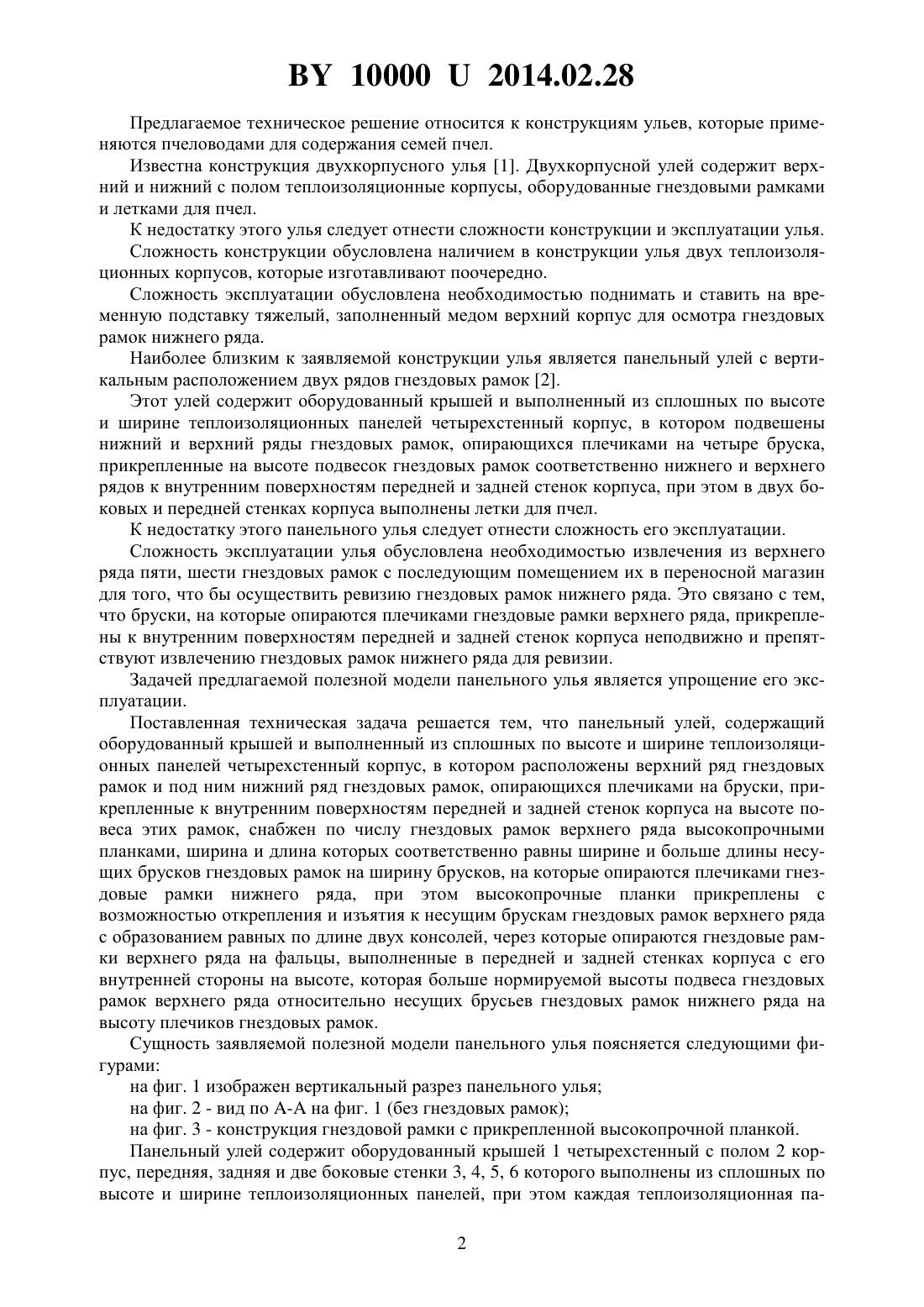

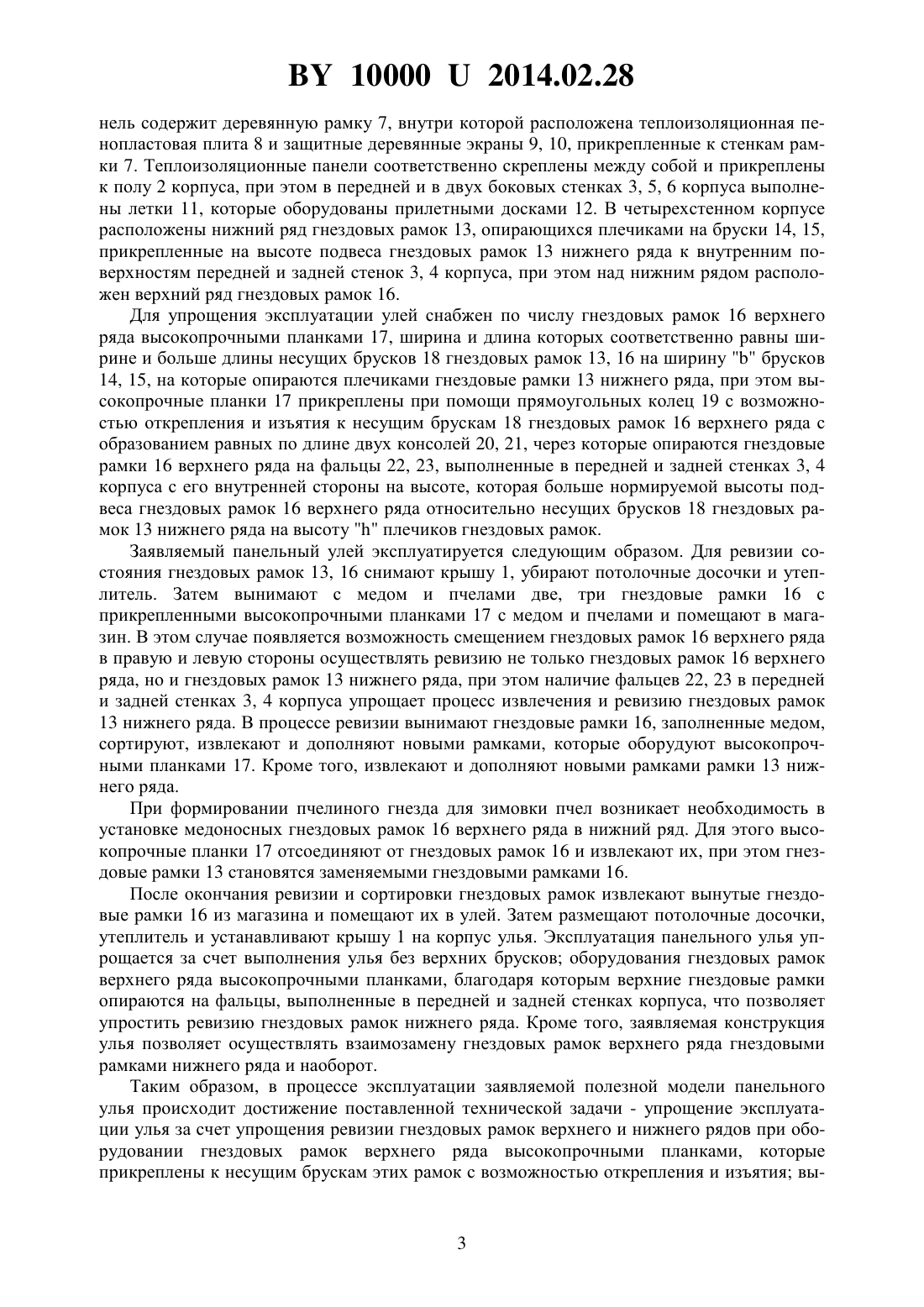

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Синяков Анатолий Леонидович(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Синяков Анатолий Леонидович(57) Панельный улей, содержащий оборудованный крышей и выполненный из сплошных по высоте и ширине теплоизоляционных панелей четырехстенный корпус, в котором расположены верхний ряд гнездовых рамок и под ним нижний ряд гнездовых рамок, опирающихся плечиками на бруски, прикрепленные к внутренним поверхностям передней и задней стенок корпуса на высоте повеса этих рамок, отличающийся тем, что снабжен по числу гнездовых рамок верхнего ряда высокопрочными планками, ширина и длина которых соответственно равны ширине и больше длины несущих брусков гнездовых рамок на ширину брусков, на которые опираются плечиками гнездовые рамки нижнего ряда, при этом высокопрочные рамки прикреплены с возможностью открепления и изъятия к несущим брускам гнездовых рамок верхнего ряда с образованием равных по длине двух консолей, через которые опираются гнездовые рамки верхнего ряда на фальцы, выполненные в передней и задней стенках корпуса с его внутренней стороны на высоте, которая больше нормируемой высоты подвеса гнездовых рамок верхнего ряда относительно несущих брусков гнездовых рамок нижнего ряда на высоту плечиков гнездовых рамок. 100002014.02.28 Предлагаемое техническое решение относится к конструкциям ульев, которые применяются пчеловодами для содержания семей пчел. Известна конструкция двухкорпусного улья 1. Двухкорпусной улей содержит верхний и нижний с полом теплоизоляционные корпусы, оборудованные гнездовыми рамками и летками для пчел. К недостатку этого улья следует отнести сложности конструкции и эксплуатации улья. Сложность конструкции обусловлена наличием в конструкции улья двух теплоизоляционных корпусов, которые изготавливают поочередно. Сложность эксплуатации обусловлена необходимостью поднимать и ставить на временную подставку тяжелый, заполненный медом верхний корпус для осмотра гнездовых рамок нижнего ряда. Наиболее близким к заявляемой конструкции улья является панельный улей с вертикальным расположением двух рядов гнездовых рамок 2. Этот улей содержит оборудованный крышей и выполненный из сплошных по высоте и ширине теплоизоляционных панелей четырехстенный корпус, в котором подвешены нижний и верхний ряды гнездовых рамок, опирающихся плечиками на четыре бруска,прикрепленные на высоте подвесок гнездовых рамок соответственно нижнего и верхнего рядов к внутренним поверхностям передней и задней стенок корпуса, при этом в двух боковых и передней стенках корпуса выполнены летки для пчел. К недостатку этого панельного улья следует отнести сложность его эксплуатации. Сложность эксплуатации улья обусловлена необходимостью извлечения из верхнего ряда пяти, шести гнездовых рамок с последующим помещением их в переносной магазин для того, что бы осуществить ревизию гнездовых рамок нижнего ряда. Это связано с тем,что бруски, на которые опираются плечиками гнездовые рамки верхнего ряда, прикреплены к внутренним поверхностям передней и задней стенок корпуса неподвижно и препятствуют извлечению гнездовых рамок нижнего ряда для ревизии. Задачей предлагаемой полезной модели панельного улья является упрощение его эксплуатации. Поставленная техническая задача решается тем, что панельный улей, содержащий оборудованный крышей и выполненный из сплошных по высоте и ширине теплоизоляционных панелей четырехстенный корпус, в котором расположены верхний ряд гнездовых рамок и под ним нижний ряд гнездовых рамок, опирающихся плечиками на бруски, прикрепленные к внутренним поверхностям передней и задней стенок корпуса на высоте повеса этих рамок, снабжен по числу гнездовых рамок верхнего ряда высокопрочными планками, ширина и длина которых соответственно равны ширине и больше длины несущих брусков гнездовых рамок на ширину брусков, на которые опираются плечиками гнездовые рамки нижнего ряда, при этом высокопрочные планки прикреплены с возможностью открепления и изъятия к несущим брускам гнездовых рамок верхнего ряда с образованием равных по длине двух консолей, через которые опираются гнездовые рамки верхнего ряда на фальцы, выполненные в передней и задней стенках корпуса с его внутренней стороны на высоте, которая больше нормируемой высоты подвеса гнездовых рамок верхнего ряда относительно несущих брусьев гнездовых рамок нижнего ряда на высоту плечиков гнездовых рамок. Сущность заявляемой полезной модели панельного улья поясняется следующими фигурами на фиг. 1 изображен вертикальный разрез панельного улья на фиг. 2 - вид по - на фиг. 1 (без гнездовых рамок) на фиг. 3 - конструкция гнездовой рамки с прикрепленной высокопрочной планкой. Панельный улей содержит оборудованный крышей 1 четырехстенный с полом 2 корпус, передняя, задняя и две боковые стенки 3, 4, 5, 6 которого выполнены из сплошных по высоте и ширине теплоизоляционных панелей, при этом каждая теплоизоляционная па 2 100002014.02.28 нель содержит деревянную рамку 7, внутри которой расположена теплоизоляционная пенопластовая плита 8 и защитные деревянные экраны 9, 10, прикрепленные к стенкам рамки 7. Теплоизоляционные панели соответственно скреплены между собой и прикреплены к полу 2 корпуса, при этом в передней и в двух боковых стенках 3, 5, 6 корпуса выполнены летки 11, которые оборудованы прилетными досками 12. В четырехстенном корпусе расположены нижний ряд гнездовых рамок 13, опирающихся плечиками на бруски 14, 15,прикрепленные на высоте подвеса гнездовых рамок 13 нижнего ряда к внутренним поверхностям передней и задней стенок 3, 4 корпуса, при этом над нижним рядом расположен верхний ряд гнездовых рамок 16. Для упрощения эксплуатации улей снабжен по числу гнездовых рамок 16 верхнего ряда высокопрочными планками 17, ширина и длина которых соответственно равны ширине и больше длины несущих брусков 18 гнездовых рамок 13, 16 на ширинубрусков 14, 15, на которые опираются плечиками гнездовые рамки 13 нижнего ряда, при этом высокопрочные планки 17 прикреплены при помощи прямоугольных колец 19 с возможностью открепления и изъятия к несущим брускам 18 гнездовых рамок 16 верхнего ряда с образованием равных по длине двух консолей 20, 21, через которые опираются гнездовые рамки 16 верхнего ряда на фальцы 22, 23, выполненные в передней и задней стенках 3, 4 корпуса с его внутренней стороны на высоте, которая больше нормируемой высоты подвеса гнездовых рамок 16 верхнего ряда относительно несущих брусков 18 гнездовых рамок 13 нижнего ряда на высотуплечиков гнездовых рамок. Заявляемый панельный улей эксплуатируется следующим образом. Для ревизии состояния гнездовых рамок 13, 16 снимают крышу 1, убирают потолочные досочки и утеплитель. Затем вынимают с медом и пчелами две, три гнездовые рамки 16 с прикрепленными высокопрочными планками 17 с медом и пчелами и помещают в магазин. В этом случае появляется возможность смещением гнездовых рамок 16 верхнего ряда в правую и левую стороны осуществлять ревизию не только гнездовых рамок 16 верхнего ряда, но и гнездовых рамок 13 нижнего ряда, при этом наличие фальцев 22, 23 в передней и задней стенках 3, 4 корпуса упрощает процесс извлечения и ревизию гнездовых рамок 13 нижнего ряда. В процессе ревизии вынимают гнездовые рамки 16, заполненные медом,сортируют, извлекают и дополняют новыми рамками, которые оборудуют высокопрочными планками 17. Кроме того, извлекают и дополняют новыми рамками рамки 13 нижнего ряда. При формировании пчелиного гнезда для зимовки пчел возникает необходимость в установке медоносных гнездовых рамок 16 верхнего ряда в нижний ряд. Для этого высокопрочные планки 17 отсоединяют от гнездовых рамок 16 и извлекают их, при этом гнездовые рамки 13 становятся заменяемыми гнездовыми рамками 16. После окончания ревизии и сортировки гнездовых рамок извлекают вынутые гнездовые рамки 16 из магазина и помещают их в улей. Затем размещают потолочные досочки,утеплитель и устанавливают крышу 1 на корпус улья. Эксплуатация панельного улья упрощается за счет выполнения улья без верхних брусков оборудования гнездовых рамок верхнего ряда высокопрочными планками, благодаря которым верхние гнездовые рамки опираются на фальцы, выполненные в передней и задней стенках корпуса, что позволяет упростить ревизию гнездовых рамок нижнего ряда. Кроме того, заявляемая конструкция улья позволяет осуществлять взаимозамену гнездовых рамок верхнего ряда гнездовыми рамками нижнего ряда и наоборот. Таким образом, в процессе эксплуатации заявляемой полезной модели панельного улья происходит достижение поставленной технической задачи - упрощение эксплуатации улья за счет упрощения ревизии гнездовых рамок верхнего и нижнего рядов при оборудовании гнездовых рамок верхнего ряда высокопрочными планками, которые прикреплены к несущим брускам этих рамок с возможностью открепления и изъятия вы 3 100002014.02.28 полнения в передней и задней стенках корпуса с его внутренней стороны фальцев, на которые опираются через высокопрочные планки гнездовые рамки верхнего ряда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
