Автоматизированная система управления командного пункта военно-воздушных сил и войск противовоздушной обороны

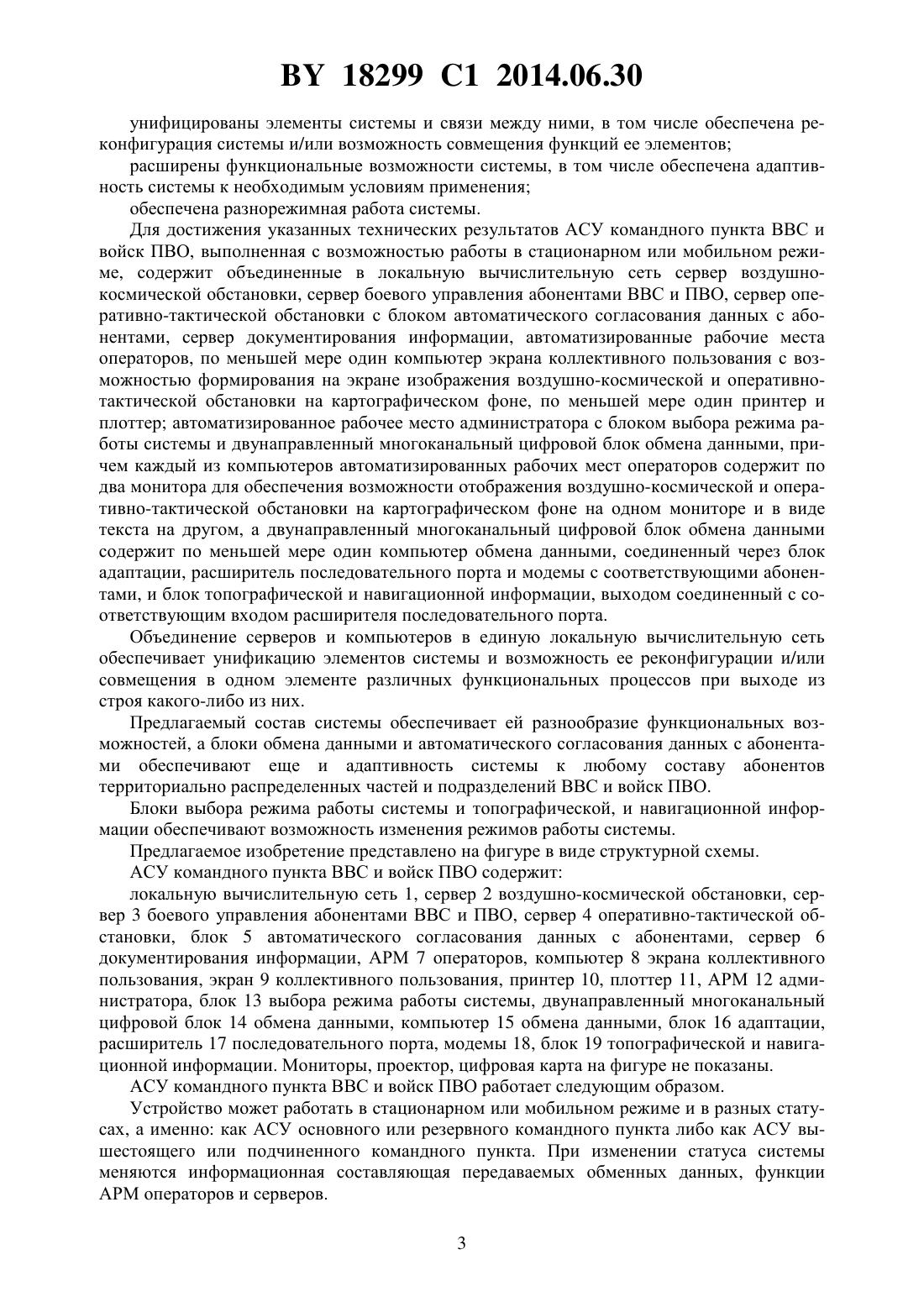

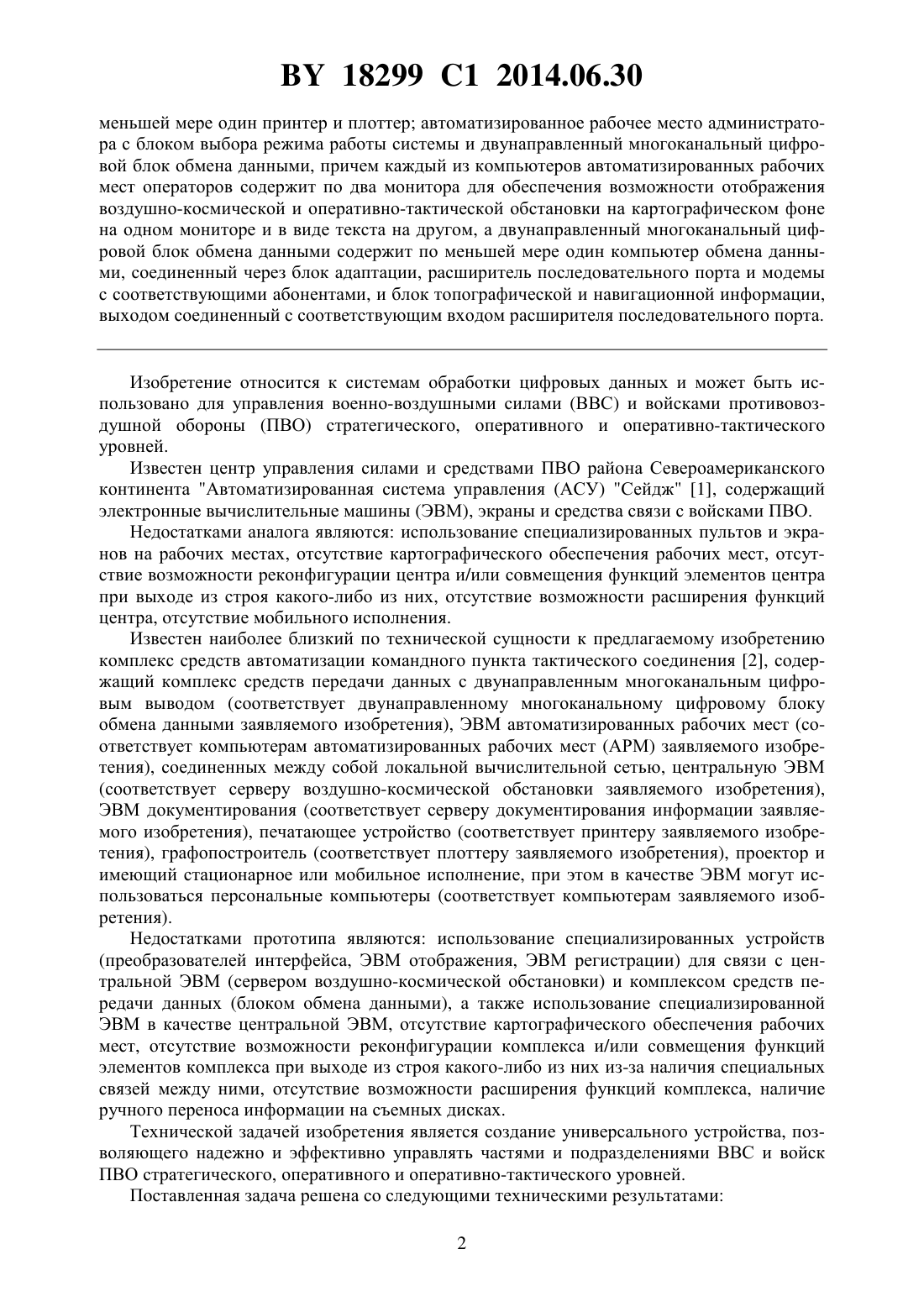

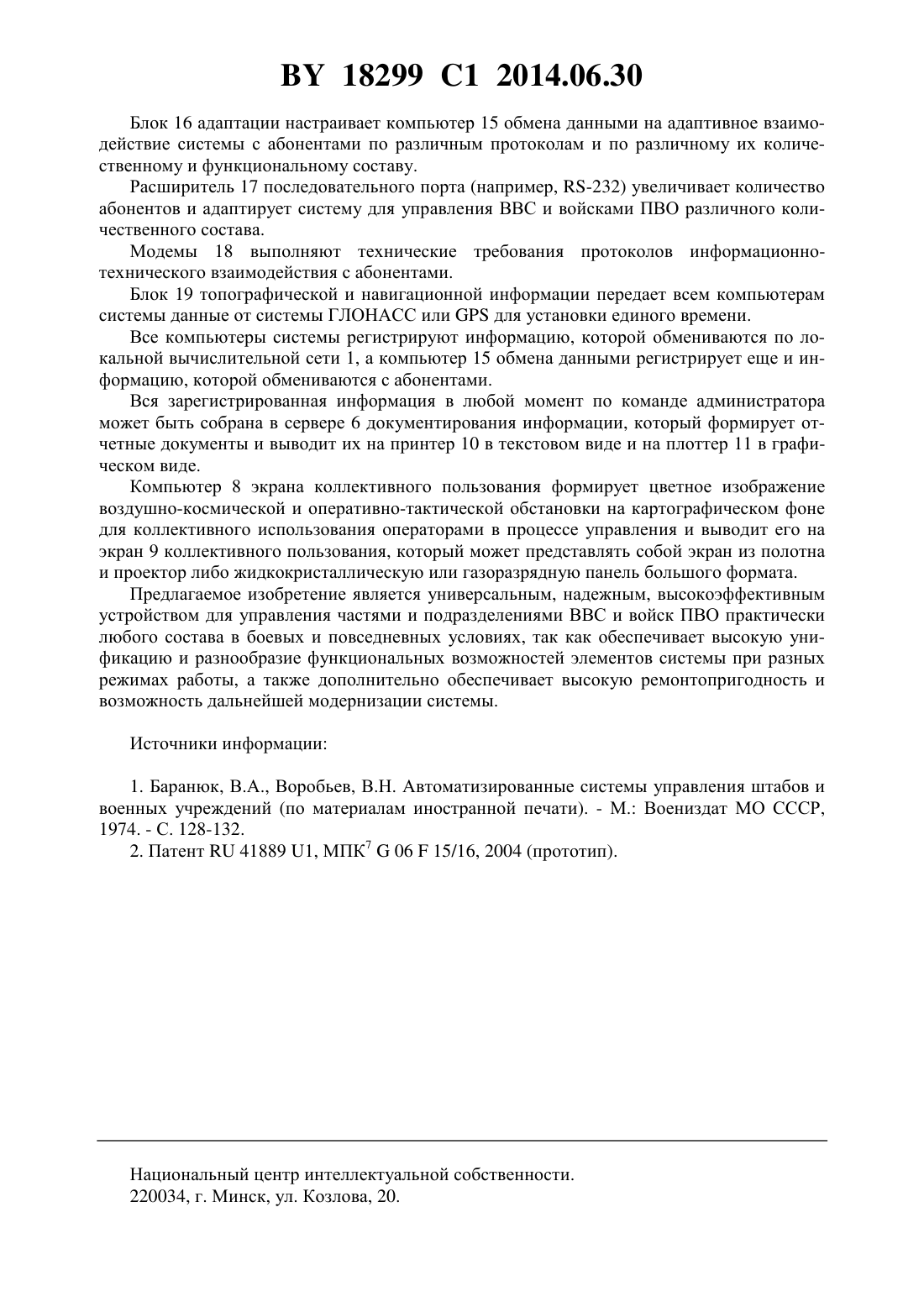

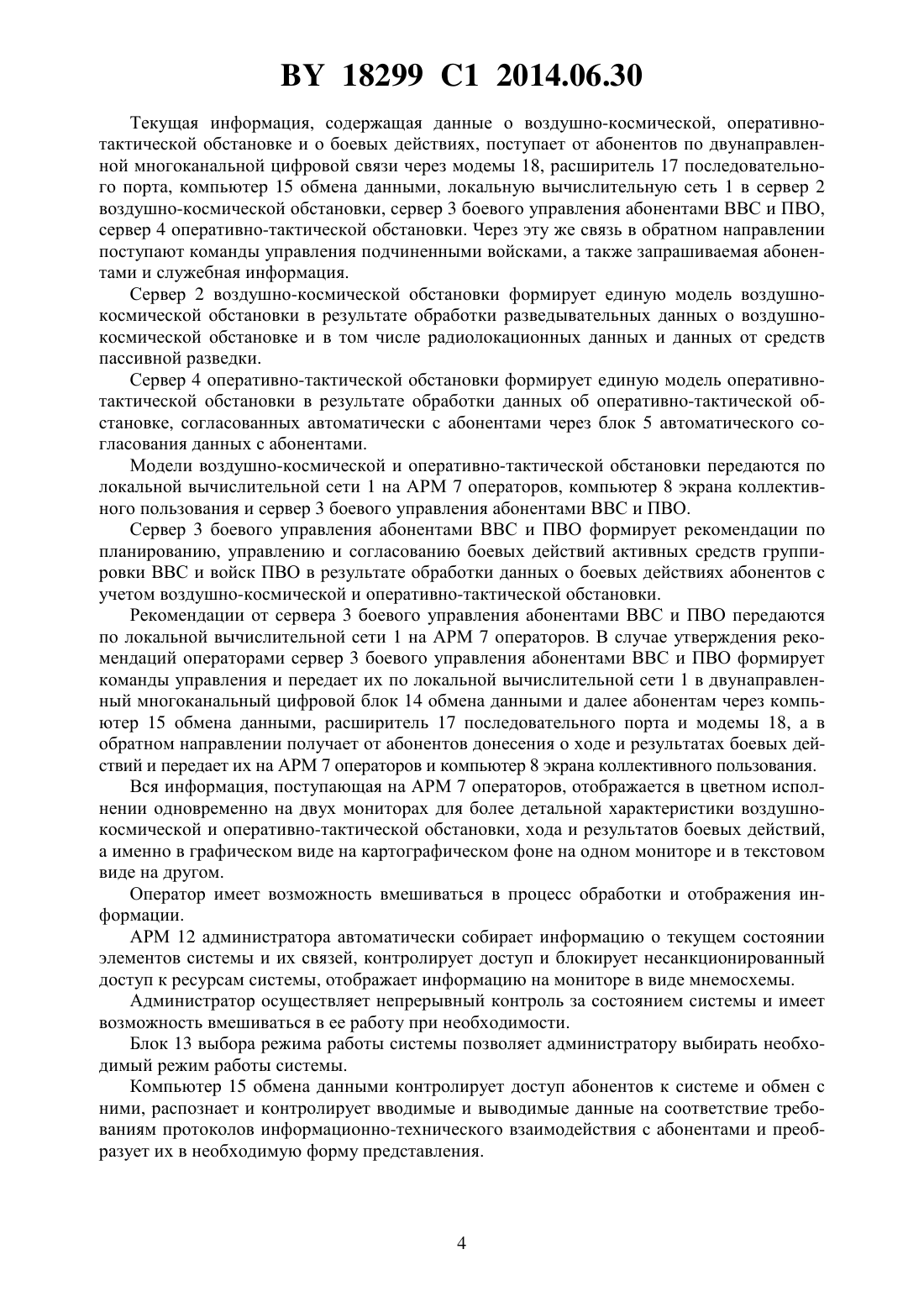

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ КОМАНДНОГО ПУНКТА ВОЕННО-ВОЗДУШНЫХ СИЛ И ВОЙСК ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ(71) Заявитель Открытое акционерное общество АГАТ - системы управления- управляющая компания холдинга Геоинформационные системы управления(72) Авторы Мосиенко Юрий Иванович Короленко Владимир Анатольевич Друзь Юрий Дмитриевич Крахоткина Елена Ивановна Солнцев Сергей Владимирович Язиков Александр Иванович Белешев Роман Викторович(73) Патентообладатель Открытое акционерное общество АГАТ - системы управления- управляющая компания холдинга Геоинформационные системы управления(57) Автоматизированная система управления командного пункта военно-воздушных сил(ВВС) и войск противовоздушной обороны (ПВО), выполненная с возможностью работы в стационарном или мобильном режиме и содержащая объединенные в локальную вычислительную сеть сервер воздушно-космической обстановки, сервер боевого управления абонентами ВВС и ПВО, сервер оперативно-тактической обстановки с блоком автоматического согласования данных с абонентами, сервер документирования информации, автоматизированные рабочие места операторов, по меньшей мере один компьютер экрана коллективного пользования с возможностью формирования на экране изображения воздушно-космической и оперативно-тактической обстановки на картографическом фоне, по 18299 1 2014.06.30 меньшей мере один принтер и плоттер автоматизированное рабочее место администратора с блоком выбора режима работы системы и двунаправленный многоканальный цифровой блок обмена данными, причем каждый из компьютеров автоматизированных рабочих мест операторов содержит по два монитора для обеспечения возможности отображения воздушно-космической и оперативно-тактической обстановки на картографическом фоне на одном мониторе и в виде текста на другом, а двунаправленный многоканальный цифровой блок обмена данными содержит по меньшей мере один компьютер обмена данными, соединенный через блок адаптации, расширитель последовательного порта и модемы с соответствующими абонентами, и блок топографической и навигационной информации,выходом соединенный с соответствующим входом расширителя последовательного порта. Изобретение относится к системам обработки цифровых данных и может быть использовано для управления военно-воздушными силами (ВВС) и войсками противовоздушной обороны (ПВО) стратегического, оперативного и оперативно-тактического уровней. Известен центр управления силами и средствами ПВО района Североамериканского континента Автоматизированная система управления (АСУ) Сейдж 1, содержащий электронные вычислительные машины (ЭВМ), экраны и средства связи с войсками ПВО. Недостатками аналога являются использование специализированных пультов и экранов на рабочих местах, отсутствие картографического обеспечения рабочих мест, отсутствие возможности реконфигурации центра и/или совмещения функций элементов центра при выходе из строя какого-либо из них, отсутствие возможности расширения функций центра, отсутствие мобильного исполнения. Известен наиболее близкий по технической сущности к предлагаемому изобретению комплекс средств автоматизации командного пункта тактического соединения 2, содержащий комплекс средств передачи данных с двунаправленным многоканальным цифровым выводом (соответствует двунаправленному многоканальному цифровому блоку обмена данными заявляемого изобретения), ЭВМ автоматизированных рабочих мест (соответствует компьютерам автоматизированных рабочих мест (АРМ) заявляемого изобретения), соединенных между собой локальной вычислительной сетью, центральную ЭВМ(соответствует серверу воздушно-космической обстановки заявляемого изобретения),ЭВМ документирования (соответствует серверу документирования информации заявляемого изобретения), печатающее устройство (соответствует принтеру заявляемого изобретения), графопостроитель (соответствует плоттеру заявляемого изобретения), проектор и имеющий стационарное или мобильное исполнение, при этом в качестве ЭВМ могут использоваться персональные компьютеры (соответствует компьютерам заявляемого изобретения). Недостатками прототипа являются использование специализированных устройств(преобразователей интерфейса, ЭВМ отображения, ЭВМ регистрации) для связи с центральной ЭВМ (сервером воздушно-космической обстановки) и комплексом средств передачи данных (блоком обмена данными), а также использование специализированной ЭВМ в качестве центральной ЭВМ, отсутствие картографического обеспечения рабочих мест, отсутствие возможности реконфигурации комплекса и/или совмещения функций элементов комплекса при выходе из строя какого-либо из них из-за наличия специальных связей между ними, отсутствие возможности расширения функций комплекса, наличие ручного переноса информации на съемных дисках. Технической задачей изобретения является создание универсального устройства, позволяющего надежно и эффективно управлять частями и подразделениями ВВС и войск ПВО стратегического, оперативного и оперативно-тактического уровней. Поставленная задача решена со следующими техническими результатами 2 18299 1 2014.06.30 унифицированы элементы системы и связи между ними, в том числе обеспечена реконфигурация системы и/или возможность совмещения функций ее элементов расширены функциональные возможности системы, в том числе обеспечена адаптивность системы к необходимым условиям применения обеспечена разнорежимная работа системы. Для достижения указанных технических результатов АСУ командного пункта ВВС и войск ПВО, выполненная с возможностью работы в стационарном или мобильном режиме, содержит объединенные в локальную вычислительную сеть сервер воздушнокосмической обстановки, сервер боевого управления абонентами ВВС и ПВО, сервер оперативно-тактической обстановки с блоком автоматического согласования данных с абонентами, сервер документирования информации, автоматизированные рабочие места операторов, по меньшей мере один компьютер экрана коллективного пользования с возможностью формирования на экране изображения воздушно-космической и оперативнотактической обстановки на картографическом фоне, по меньшей мере один принтер и плоттер автоматизированное рабочее место администратора с блоком выбора режима работы системы и двунаправленный многоканальный цифровой блок обмена данными, причем каждый из компьютеров автоматизированных рабочих мест операторов содержит по два монитора для обеспечения возможности отображения воздушно-космической и оперативно-тактической обстановки на картографическом фоне на одном мониторе и в виде текста на другом, а двунаправленный многоканальный цифровой блок обмена данными содержит по меньшей мере один компьютер обмена данными, соединенный через блок адаптации, расширитель последовательного порта и модемы с соответствующими абонентами, и блок топографической и навигационной информации, выходом соединенный с соответствующим входом расширителя последовательного порта. Объединение серверов и компьютеров в единую локальную вычислительную сеть обеспечивает унификацию элементов системы и возможность ее реконфигурации и/или совмещения в одном элементе различных функциональных процессов при выходе из строя какого-либо из них. Предлагаемый состав системы обеспечивает ей разнообразие функциональных возможностей, а блоки обмена данными и автоматического согласования данных с абонентами обеспечивают еще и адаптивность системы к любому составу абонентов территориально распределенных частей и подразделений ВВС и войск ПВО. Блоки выбора режима работы системы и топографической, и навигационной информации обеспечивают возможность изменения режимов работы системы. Предлагаемое изобретение представлено на фигуре в виде структурной схемы. АСУ командного пункта ВВС и войск ПВО содержит локальную вычислительную сеть 1, сервер 2 воздушно-космической обстановки, сервер 3 боевого управления абонентами ВВС и ПВО, сервер 4 оперативно-тактической обстановки, блок 5 автоматического согласования данных с абонентами, сервер 6 документирования информации, АРМ 7 операторов, компьютер 8 экрана коллективного пользования, экран 9 коллективного пользования, принтер 10, плоттер 11, АРМ 12 администратора, блок 13 выбора режима работы системы, двунаправленный многоканальный цифровой блок 14 обмена данными, компьютер 15 обмена данными, блок 16 адаптации,расширитель 17 последовательного порта, модемы 18, блок 19 топографической и навигационной информации. Мониторы, проектор, цифровая карта на фигуре не показаны. АСУ командного пункта ВВС и войск ПВО работает следующим образом. Устройство может работать в стационарном или мобильном режиме и в разных статусах, а именно как АСУ основного или резервного командного пункта либо как АСУ вышестоящего или подчиненного командного пункта. При изменении статуса системы меняются информационная составляющая передаваемых обменных данных, функции АРМ операторов и серверов. 3 18299 1 2014.06.30 Текущая информация, содержащая данные о воздушно-космической, оперативнотактической обстановке и о боевых действиях, поступает от абонентов по двунаправленной многоканальной цифровой связи через модемы 18, расширитель 17 последовательного порта, компьютер 15 обмена данными, локальную вычислительную сеть 1 в сервер 2 воздушно-космической обстановки, сервер 3 боевого управления абонентами ВВС и ПВО,сервер 4 оперативно-тактической обстановки. Через эту же связь в обратном направлении поступают команды управления подчиненными войсками, а также запрашиваемая абонентами и служебная информация. Сервер 2 воздушно-космической обстановки формирует единую модель воздушнокосмической обстановки в результате обработки разведывательных данных о воздушнокосмической обстановке и в том числе радиолокационных данных и данных от средств пассивной разведки. Сервер 4 оперативно-тактической обстановки формирует единую модель оперативнотактической обстановки в результате обработки данных об оперативно-тактической обстановке, согласованных автоматически с абонентами через блок 5 автоматического согласования данных с абонентами. Модели воздушно-космической и оперативно-тактической обстановки передаются по локальной вычислительной сети 1 на АРМ 7 операторов, компьютер 8 экрана коллективного пользования и сервер 3 боевого управления абонентами ВВС и ПВО. Сервер 3 боевого управления абонентами ВВС и ПВО формирует рекомендации по планированию, управлению и согласованию боевых действий активных средств группировки ВВС и войск ПВО в результате обработки данных о боевых действиях абонентов с учетом воздушно-космической и оперативно-тактической обстановки. Рекомендации от сервера 3 боевого управления абонентами ВВС и ПВО передаются по локальной вычислительной сети 1 на АРМ 7 операторов. В случае утверждения рекомендаций операторами сервер 3 боевого управления абонентами ВВС и ПВО формирует команды управления и передает их по локальной вычислительной сети 1 в двунаправленный многоканальный цифровой блок 14 обмена данными и далее абонентам через компьютер 15 обмена данными, расширитель 17 последовательного порта и модемы 18, а в обратном направлении получает от абонентов донесения о ходе и результатах боевых действий и передает их на АРМ 7 операторов и компьютер 8 экрана коллективного пользования. Вся информация, поступающая на АРМ 7 операторов, отображается в цветном исполнении одновременно на двух мониторах для более детальной характеристики воздушнокосмической и оперативно-тактической обстановки, хода и результатов боевых действий,а именно в графическом виде на картографическом фоне на одном мониторе и в текстовом виде на другом. Оператор имеет возможность вмешиваться в процесс обработки и отображения информации. АРМ 12 администратора автоматически собирает информацию о текущем состоянии элементов системы и их связей, контролирует доступ и блокирует несанкционированный доступ к ресурсам системы, отображает информацию на мониторе в виде мнемосхемы. Администратор осуществляет непрерывный контроль за состоянием системы и имеет возможность вмешиваться в ее работу при необходимости. Блок 13 выбора режима работы системы позволяет администратору выбирать необходимый режим работы системы. Компьютер 15 обмена данными контролирует доступ абонентов к системе и обмен с ними, распознает и контролирует вводимые и выводимые данные на соответствие требованиям протоколов информационно-технического взаимодействия с абонентами и преобразует их в необходимую форму представления. 18299 1 2014.06.30 Блок 16 адаптации настраивает компьютер 15 обмена данными на адаптивное взаимодействие системы с абонентами по различным протоколам и по различному их количественному и функциональному составу. Расширитель 17 последовательного порта (например, -232) увеличивает количество абонентов и адаптирует систему для управления ВВС и войсками ПВО различного количественного состава. Модемы 18 выполняют технические требования протоколов информационнотехнического взаимодействия с абонентами. Блок 19 топографической и навигационной информации передает всем компьютерам системы данные от системы ГЛОНАСС илидля установки единого времени. Все компьютеры системы регистрируют информацию, которой обмениваются по локальной вычислительной сети 1, а компьютер 15 обмена данными регистрирует еще и информацию, которой обмениваются с абонентами. Вся зарегистрированная информация в любой момент по команде администратора может быть собрана в сервере 6 документирования информации, который формирует отчетные документы и выводит их на принтер 10 в текстовом виде и на плоттер 11 в графическом виде. Компьютер 8 экрана коллективного пользования формирует цветное изображение воздушно-космической и оперативно-тактической обстановки на картографическом фоне для коллективного использования операторами в процессе управления и выводит его на экран 9 коллективного пользования, который может представлять собой экран из полотна и проектор либо жидкокристаллическую или газоразрядную панель большого формата. Предлагаемое изобретение является универсальным, надежным, высокоэффективным устройством для управления частями и подразделениями ВВС и войск ПВО практически любого состава в боевых и повседневных условиях, так как обеспечивает высокую унификацию и разнообразие функциональных возможностей элементов системы при разных режимах работы, а также дополнительно обеспечивает высокую ремонтопригодность и возможность дальнейшей модернизации системы. Источники информации 1. Баранюк, В.А., Воробьев, В.Н. Автоматизированные системы управления штабов и военных учреждений (по материалам иностранной печати). - М. Воениздат МО СССР,1974. - С. 128-132. 2. Патент 41889 1, МПК 70615/16, 2004 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
