Ленточно-канатный конвейер

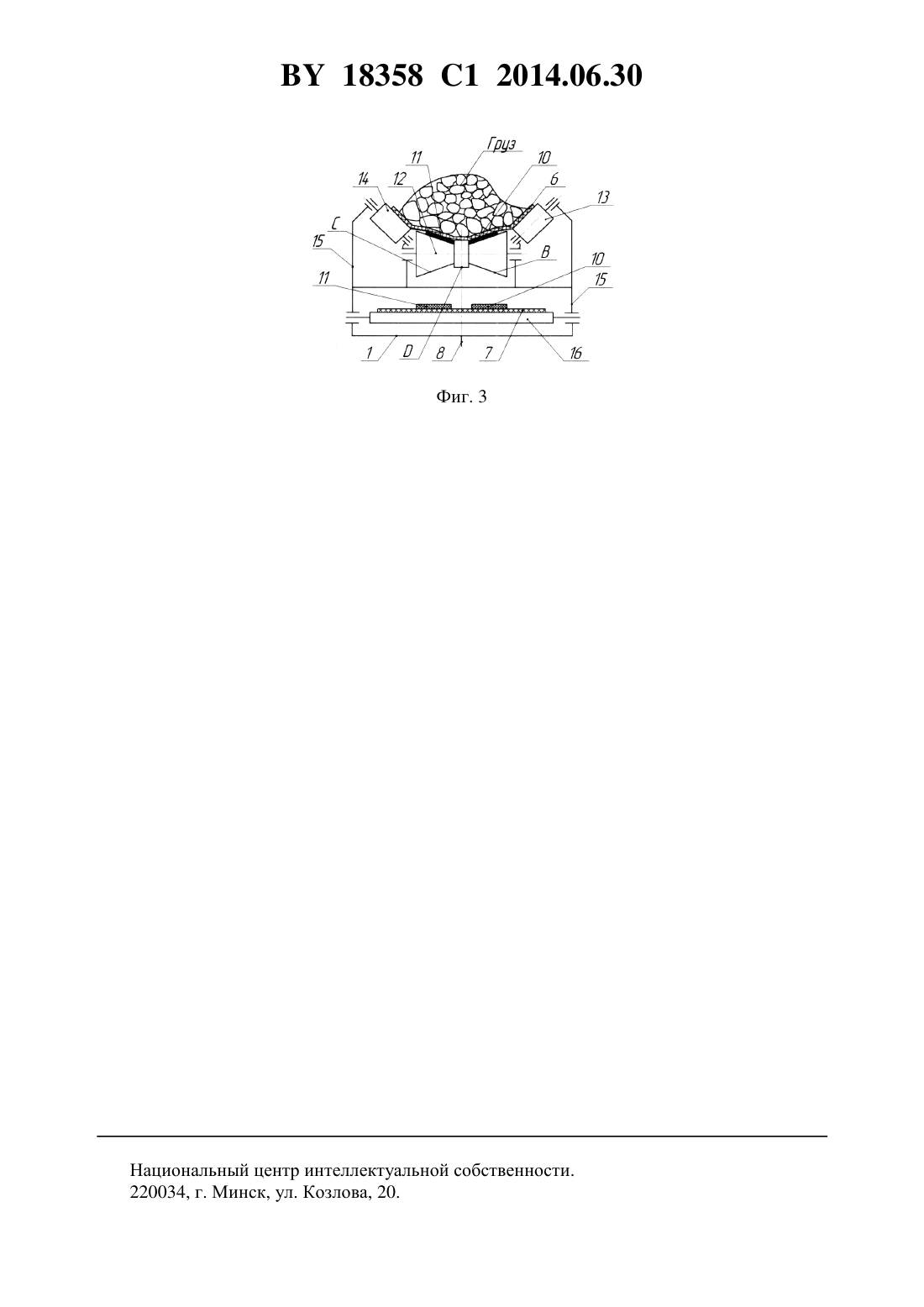

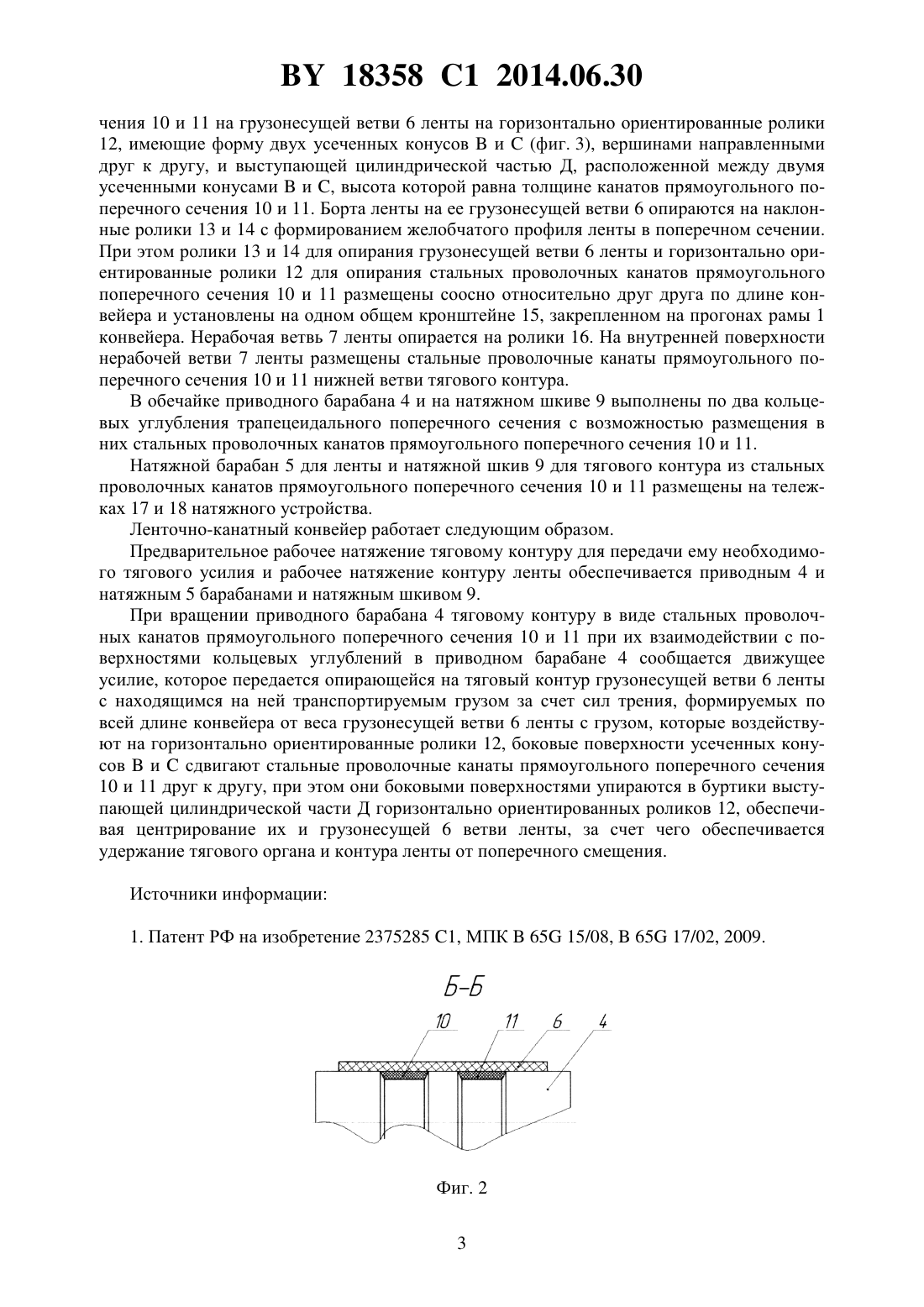

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Клавсуть Петр Владимирович Кудравец Кирилл Михайлович Щетько Андрей Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ленточно-канатный конвейер, содержащий раму, приводной и натяжной барабаны,охваченные бесконечно замкнутой лентой, содержащей нерабочую ветвь и грузонесущую ветвь, опирающуюся на наклонные ролики, установленные на кронштейне, закрепленном на раме, два стальных проволочных каната прямоугольного поперечного сечения, охватывающих натяжной шкив с двумя кольцевыми углублениями трапецеидального поперечного сечения и приводной шкив, образованный двумя кольцевыми углублениями трапецеидального поперечного сечения, выполненными на обечайке приводного барабана, и расположенные под стальными проволочными канатами роликоопоры, каждая из которых содержит установленные соосно два усеченных конуса, направленных вершинами друг к другу, и цилиндр между ними, при этом каждый цилиндр выполнен размером,обеспечивающим возможность опирания на него грузонесущей ветви ленты, а его высота равна толщине стального проволочного каната. 18358 1 2014.06.30 Изобретение относится к конвейеростроению, а именно к ленточно-канатным конвейерам для транспортирования кусковых и сыпучих грузов. Известен ленточно-канатный конвейер, содержащий раму, загрузочное и разгрузочное приспособления, бесконечно замкнутый на барабанах контур ленты, бесконечно замкнутый на приводном и натяжном шкивах тяговый контур из стального проволочного каната прямоугольного поперечного сечения, кинематически связанный с лентой, приводной шкив, выполненный в виде кольцевого углубления трапецеидального поперечного сечения в цилиндрической обечайке приводного барабана, которое ориентировано по продольной оси конвейера, с возможностью размещения в углублении стального проволочного каната прямоугольного поперечного сечения, а натяжной барабан для ленты и натяжной шкив для тягового контура из стального проволочного каната прямоугольного поперечного сечения размещены на тележках приводного натяжного устройства, контур стального проволочного каната прямоугольного поперечного сечения размещен внутри контура ленты вдоль ее продольной оси с опиранием стального проволочного каната прямоугольного поперечного сечения своей плоской поверхностью на грузонесущей ветви ленты на горизонтально ориентированные ролики, а борта ленты на ее грузонесущей ветви опираются на наклонные ролики с формированием желобчатого профиля ленты в поперечном сечении, при этом ролики для опирания ленты и стального проволочного каната прямоугольного поперечного сечения размещены соосно относительно друг друга по длине конвейера и установлены на одном общем кронштейне, закрепленном на прогонах рамы конвейера 1. Недостатком известного ленточно-канатного конвейера является износ стального проволочного каната прямоугольного поперечного сечения, так как удержание его от смещения в поперечном направлении производится за счет сил трения скольжения стального проволочного каната прямоугольного поперечного сечения о закрепленные плоские ограничители из пружинной стали. Задачей изобретения является повышение надежности работы ленточно-канатного конвейера заменой сил трения скольжения на трение качения, при этом достигается снижение износа стального проволочного каната прямоугольного поперечного сечения. Поставленная задача достигается тем, что ленточно-канатный конвейер содержит раму, приводной и натяжной барабаны, охваченные бесконечно замкнутой лентой, содержащей нерабочую ветвь и грузонесущую ветвь, опирающуюся на наклонные ролики,установленные на кронштейне, закрепленном на раме, два стальных проволочных каната прямоугольного поперечного сечения, охватывающих натяжной шкив с двумя кольцевыми углублениями трапецеидального поперечного сечения и приводной шкив, образованный двумя кольцевыми углублениями трапецеидального поперечного сечения, выполненными на обечайке приводного барабана, и расположенные под стальными проволочными канатами роликоопоры, каждая из которых содержит установленные соосно два усеченных конуса, направленных вершинами друг к другу, и цилиндр между ними, при этом каждый цилиндр выполнен размером, обеспечивающим возможность опирания на него грузонесущей ветви ленты, а его высота равна толщине стального проволочного каната. На фиг. 1 представлен продольный разрез ленточно-канатного конвейера, на фиг. 2 разрез Б-Б на фиг. 1, на фиг. 3 - разрез А-А на фиг. 1. Ленточно-канатный конвейер (фиг. 1) содержит раму 1, загрузочное 2 и разгрузочное 3 приспособления, бесконечно замкнутый на приводном барабане 4 и натяжном барабане 5 контур ленты, содержащий грузонесущую 6 и нерабочую 7 ветви. Внутри контура грузонесущей 6 и нерабочей 7 ветвей ленты вдоль ее продольной оси 8 размещен в двух кольцевых углублениях трапецеидального поперечного сечения приводного барабана 4 и натяжного шкива 9 бесконечно замкнутый тяговый контур (фиг. 2) из стальных проволочных канатов прямоугольного поперечного сечения 10 и 11. Тяговый контур размещен с возможностью опирания стальных проволочных канатов прямоугольного поперечного се 2 18358 1 2014.06.30 чения 10 и 11 на грузонесущей ветви 6 ленты на горизонтально ориентированные ролики 12, имеющие форму двух усеченных конусови(фиг. 3), вершинами направленными друг к другу, и выступающей цилиндрической частью Д, расположенной между двумя усеченными конусамии , высота которой равна толщине канатов прямоугольного поперечного сечения 10 и 11. Борта ленты на ее грузонесущей ветви 6 опираются на наклонные ролики 13 и 14 с формированием желобчатого профиля ленты в поперечном сечении. При этом ролики 13 и 14 для опирания грузонесущей ветви 6 ленты и горизонтально ориентированные ролики 12 для опирания стальных проволочных канатов прямоугольного поперечного сечения 10 и 11 размещены соосно относительно друг друга по длине конвейера и установлены на одном общем кронштейне 15, закрепленном на прогонах рамы 1 конвейера. Нерабочая ветвь 7 ленты опирается на ролики 16. На внутренней поверхности нерабочей ветви 7 ленты размещены стальные проволочные канаты прямоугольного поперечного сечения 10 и 11 нижней ветви тягового контура. В обечайке приводного барабана 4 и на натяжном шкиве 9 выполнены по два кольцевых углубления трапецеидального поперечного сечения с возможностью размещения в них стальных проволочных канатов прямоугольного поперечного сечения 10 и 11. Натяжной барабан 5 для ленты и натяжной шкив 9 для тягового контура из стальных проволочных канатов прямоугольного поперечного сечения 10 и 11 размещены на тележках 17 и 18 натяжного устройства. Ленточно-канатный конвейер работает следующим образом. Предварительное рабочее натяжение тяговому контуру для передачи ему необходимого тягового усилия и рабочее натяжение контуру ленты обеспечивается приводным 4 и натяжным 5 барабанами и натяжным шкивом 9. При вращении приводного барабана 4 тяговому контуру в виде стальных проволочных канатов прямоугольного поперечного сечения 10 и 11 при их взаимодействии с поверхностями кольцевых углублений в приводном барабане 4 сообщается движущее усилие, которое передается опирающейся на тяговый контур грузонесущей ветви 6 ленты с находящимся на ней транспортируемым грузом за счет сил трения, формируемых по всей длине конвейера от веса грузонесущей ветви 6 ленты с грузом, которые воздействуют на горизонтально ориентированные ролики 12, боковые поверхности усеченных конусовисдвигают стальные проволочные канаты прямоугольного поперечного сечения 10 и 11 друг к другу, при этом они боковыми поверхностями упираются в буртики выступающей цилиндрической части Д горизонтально ориентированных роликов 12, обеспечивая центрирование их и грузонесущей 6 ветви ленты, за счет чего обеспечивается удержание тягового органа и контура ленты от поперечного смещения. Источники информации 1. Патент РФ на изобретение 2375285 1, МПК 65 15/08,65 17/02, 2009. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
