Приспособление для предотвращения скольжения обуви (варианты)

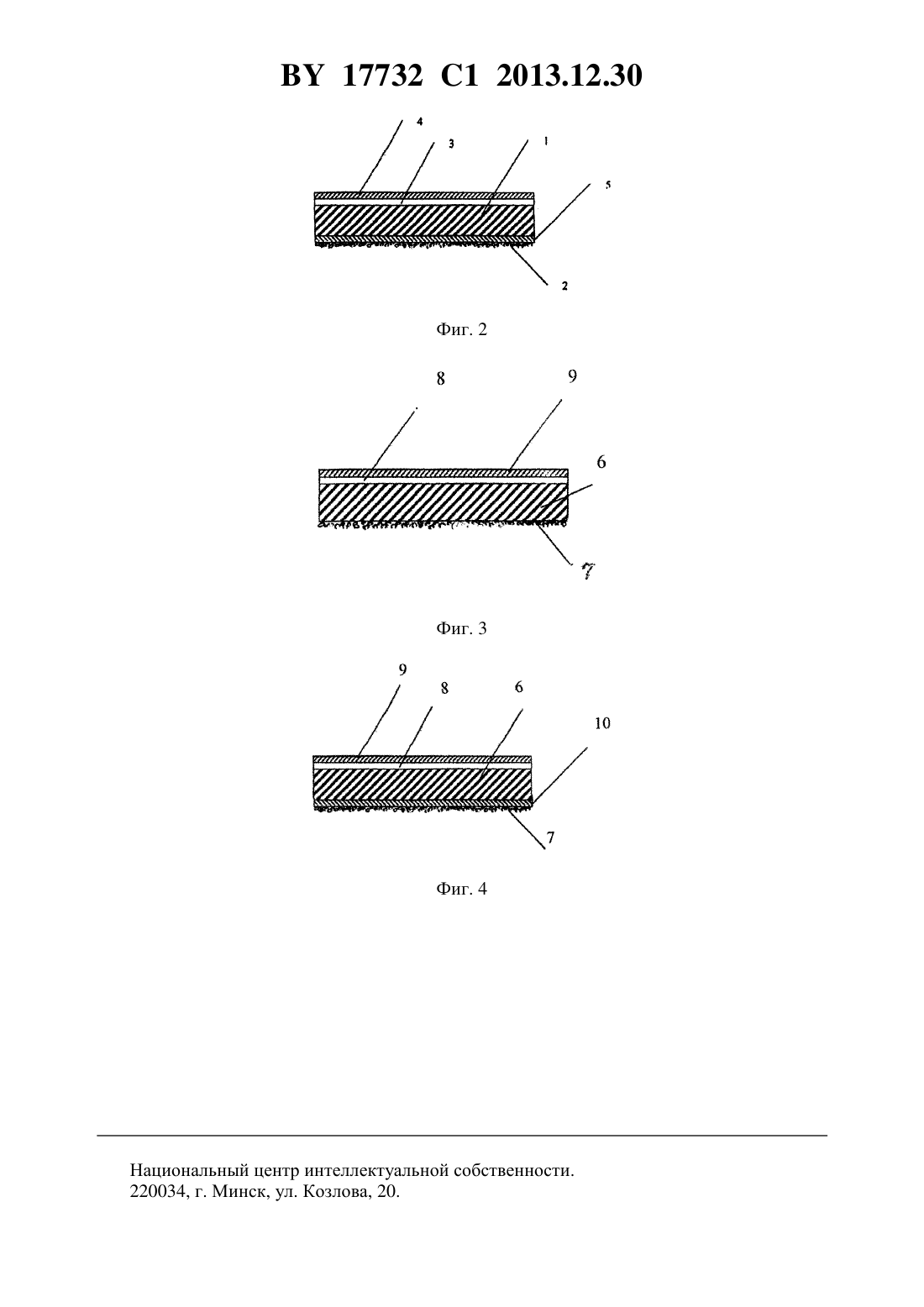

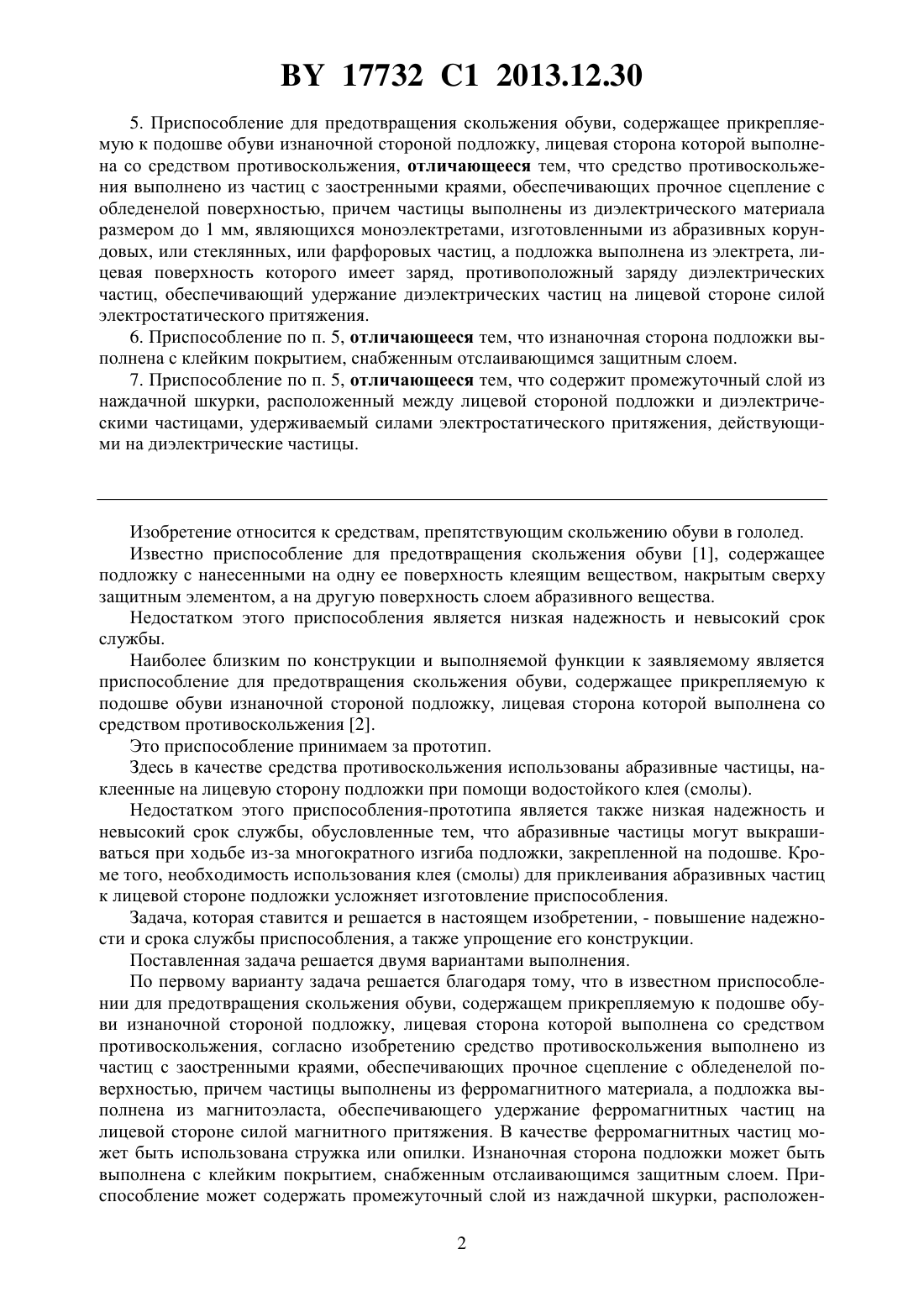

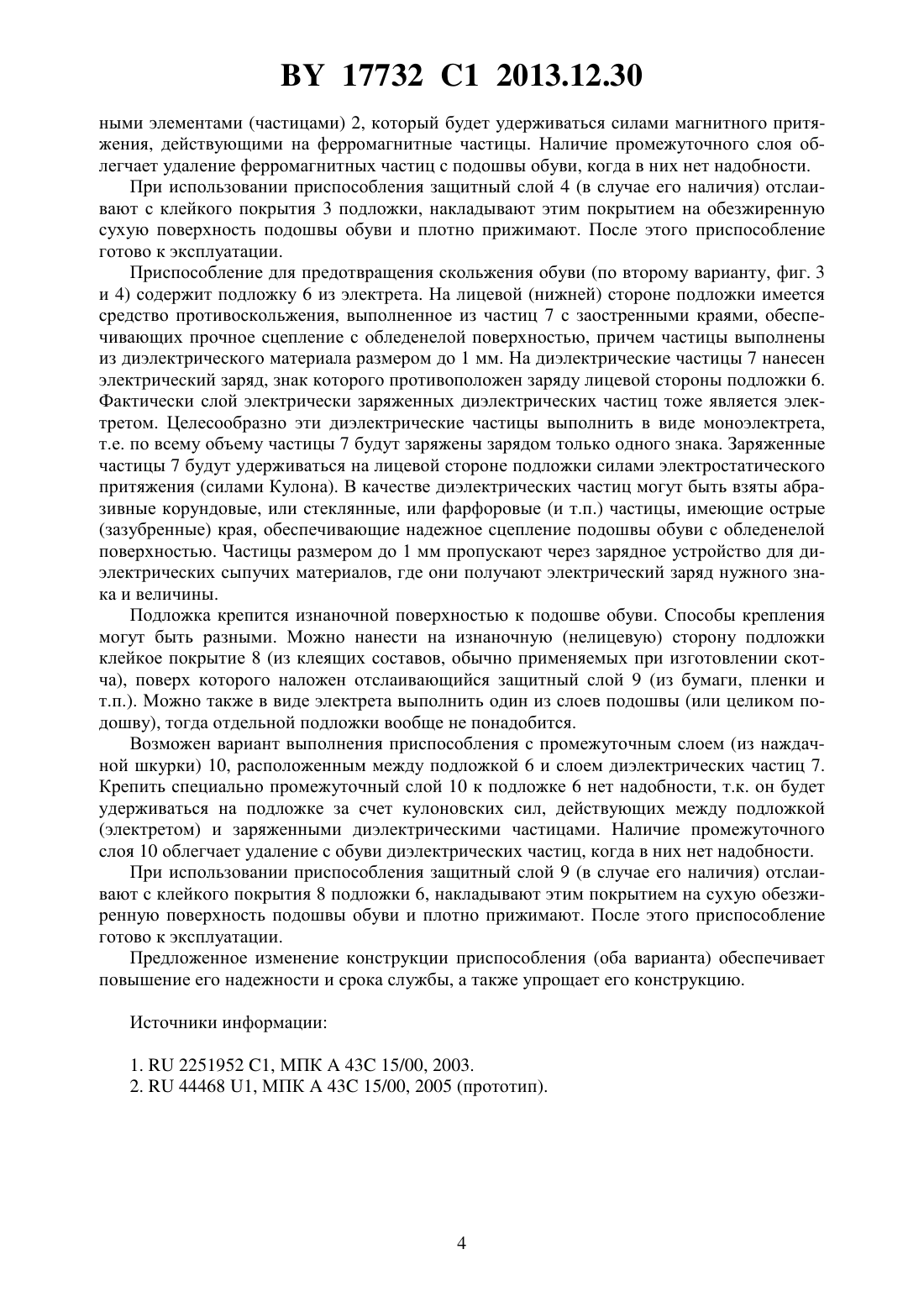

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ПРЕДОТВРАЩЕНИЯ СКОЛЬЖЕНИЯ ОБУВИ (ВАРИАНТЫ)(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Приспособление для предотвращения скольжения обуви, содержащее прикрепляемую к подошве обуви изнаночной стороной подложку, лицевая сторона которой выполнена со средством противоскольжения, отличающееся тем, что средство противоскольжения выполнено из частиц с заостренными краями, обеспечивающих прочное сцепление с обледенелой поверхностью, причем частицы выполнены из ферромагнитного материала,а подложка выполнена из магнитоэласта, обеспечивающего удержание ферромагнитных частиц на лицевой стороне силой магнитного притяжения. 2. Приспособление по п. 1, отличающееся тем, что в качестве ферромагнитных частиц использована стружка или опилки. 3. Приспособление по п. 1, отличающееся тем, что изнаночная сторона подложки выполнена с клейким покрытием, снабженным отслаивающимся защитным слоем. 4. Приспособление по п. 1, отличающееся тем, что содержит промежуточный слой из наждачной шкурки, расположенный между лицевой стороной подложки и ферромагнитными элементами, удерживаемый силами магнитного притяжения, действующими на ферромагнитные частицы. 17732 1 2013.12.30 5. Приспособление для предотвращения скольжения обуви, содержащее прикрепляемую к подошве обуви изнаночной стороной подложку, лицевая сторона которой выполнена со средством противоскольжения, отличающееся тем, что средство противоскольжения выполнено из частиц с заостренными краями, обеспечивающих прочное сцепление с обледенелой поверхностью, причем частицы выполнены из диэлектрического материала размером до 1 мм, являющихся моноэлектретами, изготовленными из абразивных корундовых, или стеклянных, или фарфоровых частиц, а подложка выполнена из электрета, лицевая поверхность которого имеет заряд, противоположный заряду диэлектрических частиц, обеспечивающий удержание диэлектрических частиц на лицевой стороне силой электростатического притяжения. 6. Приспособление по п. 5, отличающееся тем, что изнаночная сторона подложки выполнена с клейким покрытием, снабженным отслаивающимся защитным слоем. 7. Приспособление по п. 5, отличающееся тем, что содержит промежуточный слой из наждачной шкурки, расположенный между лицевой стороной подложки и диэлектрическими частицами, удерживаемый силами электростатического притяжения, действующими на диэлектрические частицы. Изобретение относится к средствам, препятствующим скольжению обуви в гололед. Известно приспособление для предотвращения скольжения обуви 1, содержащее подложку с нанесенными на одну ее поверхность клеящим веществом, накрытым сверху защитным элементом, а на другую поверхность слоем абразивного вещества. Недостатком этого приспособления является низкая надежность и невысокий срок службы. Наиболее близким по конструкции и выполняемой функции к заявляемому является приспособление для предотвращения скольжения обуви, содержащее прикрепляемую к подошве обуви изнаночной стороной подложку, лицевая сторона которой выполнена со средством противоскольжения 2. Это приспособление принимаем за прототип. Здесь в качестве средства противоскольжения использованы абразивные частицы, наклеенные на лицевую сторону подложки при помощи водостойкого клея (смолы). Недостатком этого приспособления-прототипа является также низкая надежность и невысокий срок службы, обусловленные тем, что абразивные частицы могут выкрашиваться при ходьбе из-за многократного изгиба подложки, закрепленной на подошве. Кроме того, необходимость использования клея (смолы) для приклеивания абразивных частиц к лицевой стороне подложки усложняет изготовление приспособления. Задача, которая ставится и решается в настоящем изобретении, - повышение надежности и срока службы приспособления, а также упрощение его конструкции. Поставленная задача решается двумя вариантами выполнения. По первому варианту задача решается благодаря тому, что в известном приспособлении для предотвращения скольжения обуви, содержащем прикрепляемую к подошве обуви изнаночной стороной подложку, лицевая сторона которой выполнена со средством противоскольжения, согласно изобретению средство противоскольжения выполнено из частиц с заостренными краями, обеспечивающих прочное сцепление с обледенелой поверхностью, причем частицы выполнены из ферромагнитного материала, а подложка выполнена из магнитоэласта, обеспечивающего удержание ферромагнитных частиц на лицевой стороне силой магнитного притяжения. В качестве ферромагнитных частиц может быть использована стружка или опилки. Изнаночная сторона подложки может бытьвыполнена с клейким покрытием, снабженным отслаивающимся защитным слоем. Приспособление может содержать промежуточный слой из наждачной шкурки, расположен 2 17732 1 2013.12.30 ный между лицевой стороной подложки и ферромагнитными элементами, удерживаемый силами магнитного притяжения, действующими на ферромагнитные частицы. По второму варианту задача решается благодаря тому, что в известном приспособлении для предотвращения скольжения обуви, содержащем прикрепляемую к подошве обуви изнаночной стороной подложку, лицевая сторона которой выполнена со средством противоскольжения, согласно изобретению средство противоскольжения выполнено из частиц с заостренными краями, обеспечивающих прочное сцепление с обледенелой поверхностью, причем частицы выполнены из диэлектрического материала размером до 1 мм, являющихся моноэлектретами, изготовленными из абразивных корундовых, или стеклянных, или фарфоровых частиц, а подложка выполнена из электрета, лицевая поверхность которого имеет заряд, противоположный заряду диэлектрических частиц, обеспечивающий удержание диэлектрических частиц на лицевой стороне силой электростатического притяжения. Изнаночная сторона подложки может быть выполнена с клейким покрытием, снабженным отслаивающимся защитным слоем Приспособление может содержать промежуточный слой из наждачной шкурки, расположенный между лицевой стороной подложки и диэлектрическими частицами, удерживаемый силами электростатического притяжения, действующими на диэлектрические частицы. В результате такого выполнения приспособления отпадает надобность в нанесении клеевого слоя на лицевую сторону подложки для крепления к ней средства противоскольжения, поскольку удержание этого средства противоскольжения на подложке будет осуществляться за счет сил магнитного (в первом варианте выполнения) или электростатического (во втором варианте выполнения) притяжения, действующих между подложкой и средством противоскольжения. Изобретение поясняется фигурами, где на фиг. 1 и 2 показано приспособление для предотвращения скольжения обуви, разрез, по первому варианту выполнения, а именно на фиг. 1 - средство противоскольжения нанесено непосредственно на подложку, на фиг. 2 то же, с промежуточным слоем между подложкой и средством противоскольжения на фиг. 3 и 4 показано то же самое, что и на фиг. 1 и 2 соответственно, но по второму варианту выполнения. Подложка приспособления может быть выполнена в форме прямоугольника с длиной стороны не менее 4 см, или круга диаметром не менее 4 см, или в форме носочного или пяточного участка подошвы обуви. Толщина подложки может составлять до 2,0 мм (выбирается из условия обеспечения ее прочности и удобства в пользовании, т.е. подложка не должна мешать человеку при ходьбе). Приспособление для предотвращения скольжения обуви (по первому варианту, фиг. 1 и 2) содержит подложку 1 из магнитоэласта. На лицевой (нижней) стороне подложки имеется средство противоскольжения, выполненное из частиц 2 с заостренными краями, обеспечивающих прочное сцепление с обледенелой поверхностью, причем эти частицы выполнены из ферромагнитного материала. Целесообразно в качестве ферромагнитных частиц использовать стружку или опилки, а также любые другие мелкие ферромагнитные элементы (кнопки, цепочки и т.п.). Подложка 1 из магнитоэласта обеспечивает прочное удержание ферромагнитных частиц 2 на лицевой стороне силой магнитного притяжения. Подложка крепится изнаночной поверхностью к подошве обуви. Способы крепления могут быть разные. Можно нанести на изнаночную (нелицевую) сторону подложки клейкое покрытие 3 (из клеящих составов, обычно применяющихся при изготовлении скотча),поверх которого наложен отслаивающийся защитный слой 4 (из бумаги, пленки и т.п.). Возможны и другие способы крепления подложки к подошве. Например, можно сделать подложку одним из слоев подошвы (т.е. закрепить подложку на подошве напостоянно, без возможности съема), тогда отдельной подложки вообще не понадобится. Возможен вариант выполнения приспособления с промежуточным слоем 5 (из наждачной шкурки), расположенным между лицевой стороной подложки 1 и ферромагнит 3 17732 1 2013.12.30 ными элементами (частицами) 2, который будет удерживаться силами магнитного притяжения, действующими на ферромагнитные частицы. Наличие промежуточного слоя облегчает удаление ферромагнитных частиц с подошвы обуви, когда в них нет надобности. При использовании приспособления защитный слой 4 (в случае его наличия) отслаивают с клейкого покрытия 3 подложки, накладывают этим покрытием на обезжиренную сухую поверхность подошвы обуви и плотно прижимают. После этого приспособление готово к эксплуатации. Приспособление для предотвращения скольжения обуви (по второму варианту, фиг. 3 и 4) содержит подложку 6 из электрета. На лицевой (нижней) стороне подложки имеется средство противоскольжения, выполненное из частиц 7 с заостренными краями, обеспечивающих прочное сцепление с обледенелой поверхностью, причем частицы выполнены из диэлектрического материала размером до 1 мм. На диэлектрические частицы 7 нанесен электрический заряд, знак которого противоположен заряду лицевой стороны подложки 6. Фактически слой электрически заряженных диэлектрических частиц тоже является электретом. Целесообразно эти диэлектрические частицы выполнить в виде моноэлектрета,т.е. по всему объему частицы 7 будут заряжены зарядом только одного знака. Заряженные частицы 7 будут удерживаться на лицевой стороне подложки силами электростатического притяжения (силами Кулона). В качестве диэлектрических частиц могут быть взяты абразивные корундовые, или стеклянные, или фарфоровые (и т.п.) частицы, имеющие острые(зазубренные) края, обеспечивающие надежное сцепление подошвы обуви с обледенелой поверхностью. Частицы размером до 1 мм пропускают через зарядное устройство для диэлектрических сыпучих материалов, где они получают электрический заряд нужного знака и величины. Подложка крепится изнаночной поверхностью к подошве обуви. Способы крепления могут быть разными. Можно нанести на изнаночную (нелицевую) сторону подложки клейкое покрытие 8 (из клеящих составов, обычно применяемых при изготовлении скотча), поверх которого наложен отслаивающийся защитный слой 9 (из бумаги, пленки и т.п.). Можно также в виде электрета выполнить один из слоев подошвы (или целиком подошву), тогда отдельной подложки вообще не понадобится. Возможен вариант выполнения приспособления с промежуточным слоем (из наждачной шкурки) 10, расположенным между подложкой 6 и слоем диэлектрических частиц 7. Крепить специально промежуточный слой 10 к подложке 6 нет надобности, т.к. он будет удерживаться на подложке за счет кулоновских сил, действующих между подложкой(электретом) и заряженными диэлектрическими частицами. Наличие промежуточного слоя 10 облегчает удаление с обуви диэлектрических частиц, когда в них нет надобности. При использовании приспособления защитный слой 9 (в случае его наличия) отслаивают с клейкого покрытия 8 подложки 6, накладывают этим покрытием на сухую обезжиренную поверхность подошвы обуви и плотно прижимают. После этого приспособление готово к эксплуатации. Предложенное изменение конструкции приспособления (оба варианта) обеспечивает повышение его надежности и срока службы, а также упрощает его конструкцию. Источники информации 1.2251952 1, МПК 43 15/00, 2003. 2.44468 1, МПК 43 15/00, 2005 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
