Тренировочный мяч

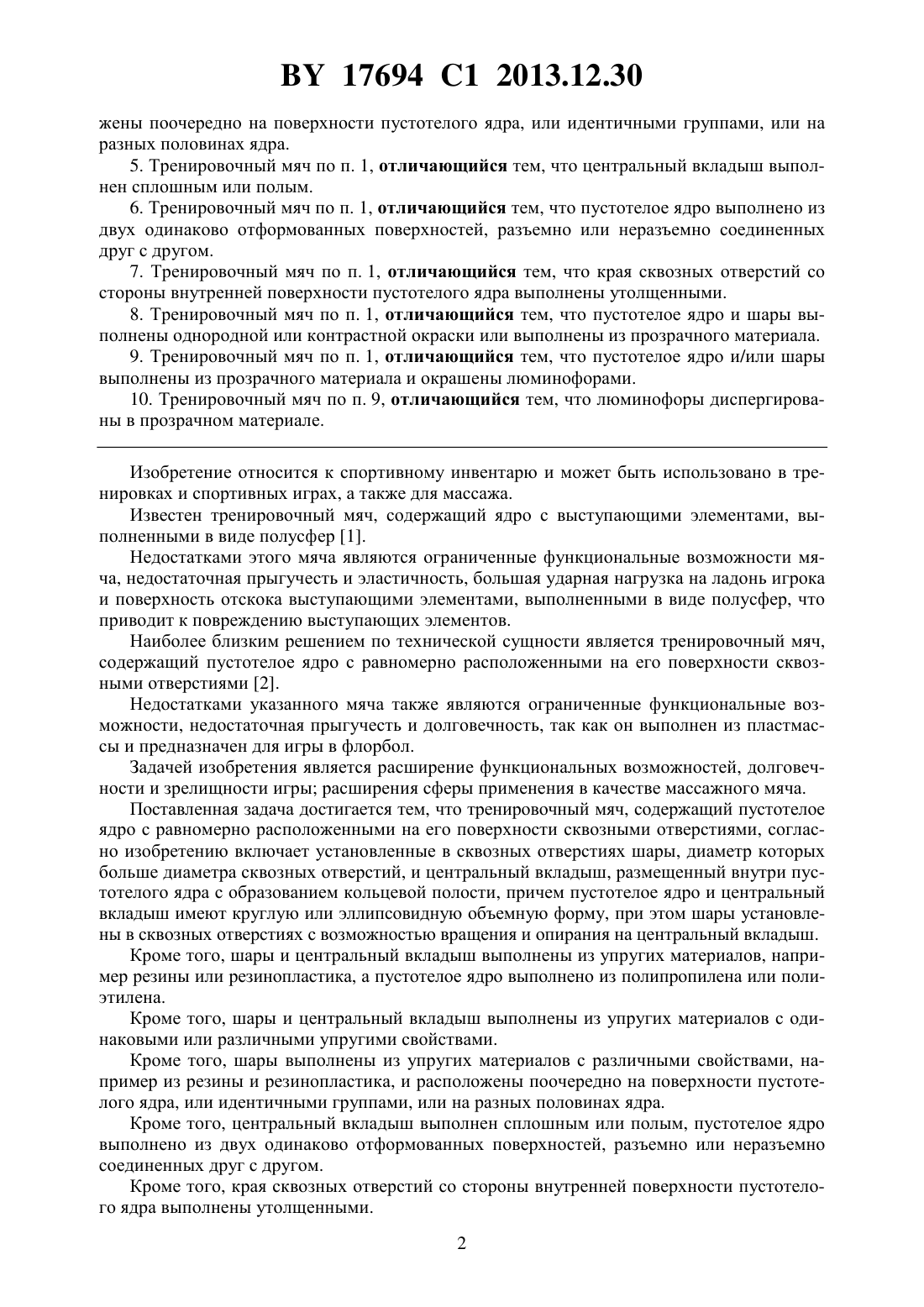

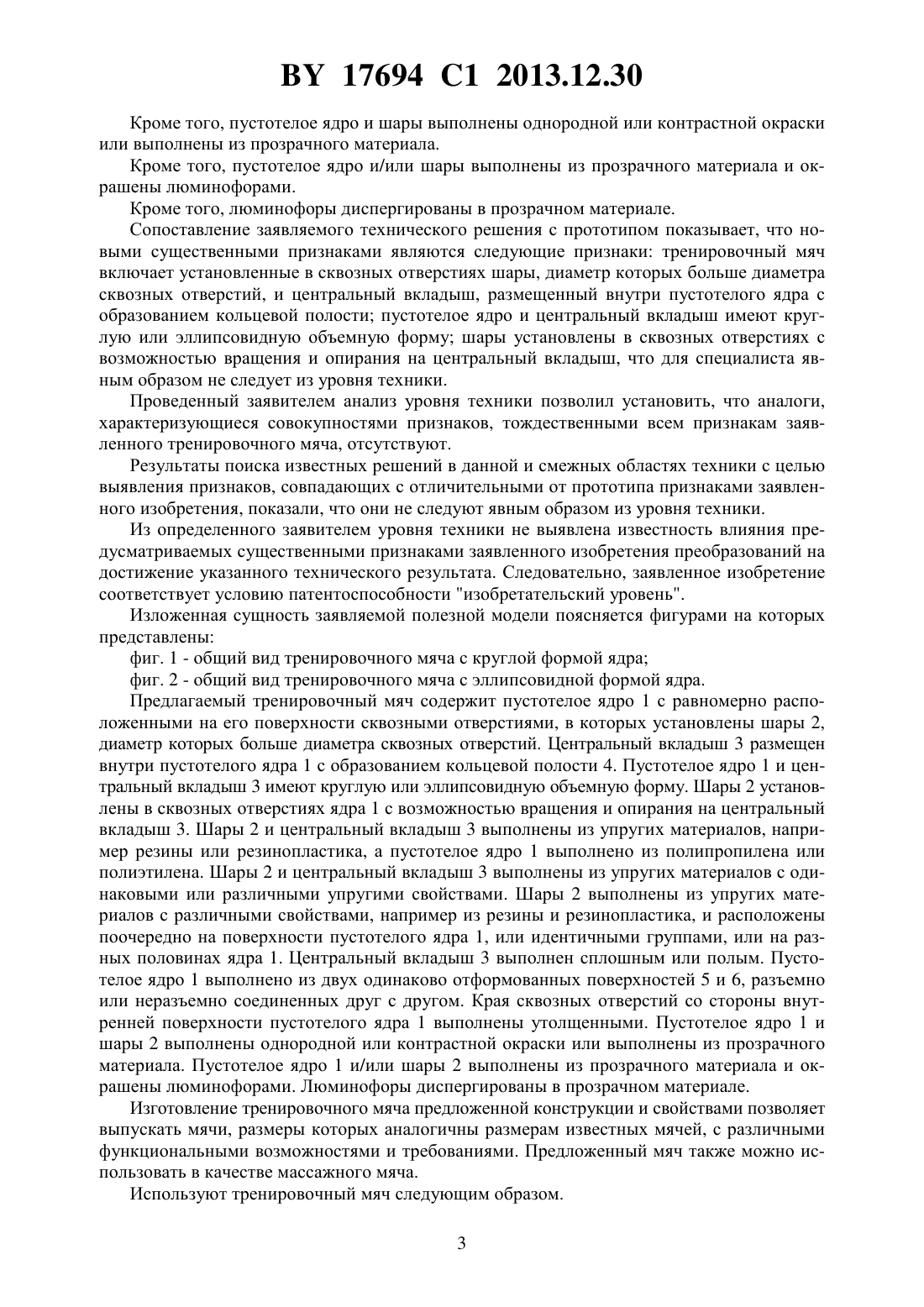

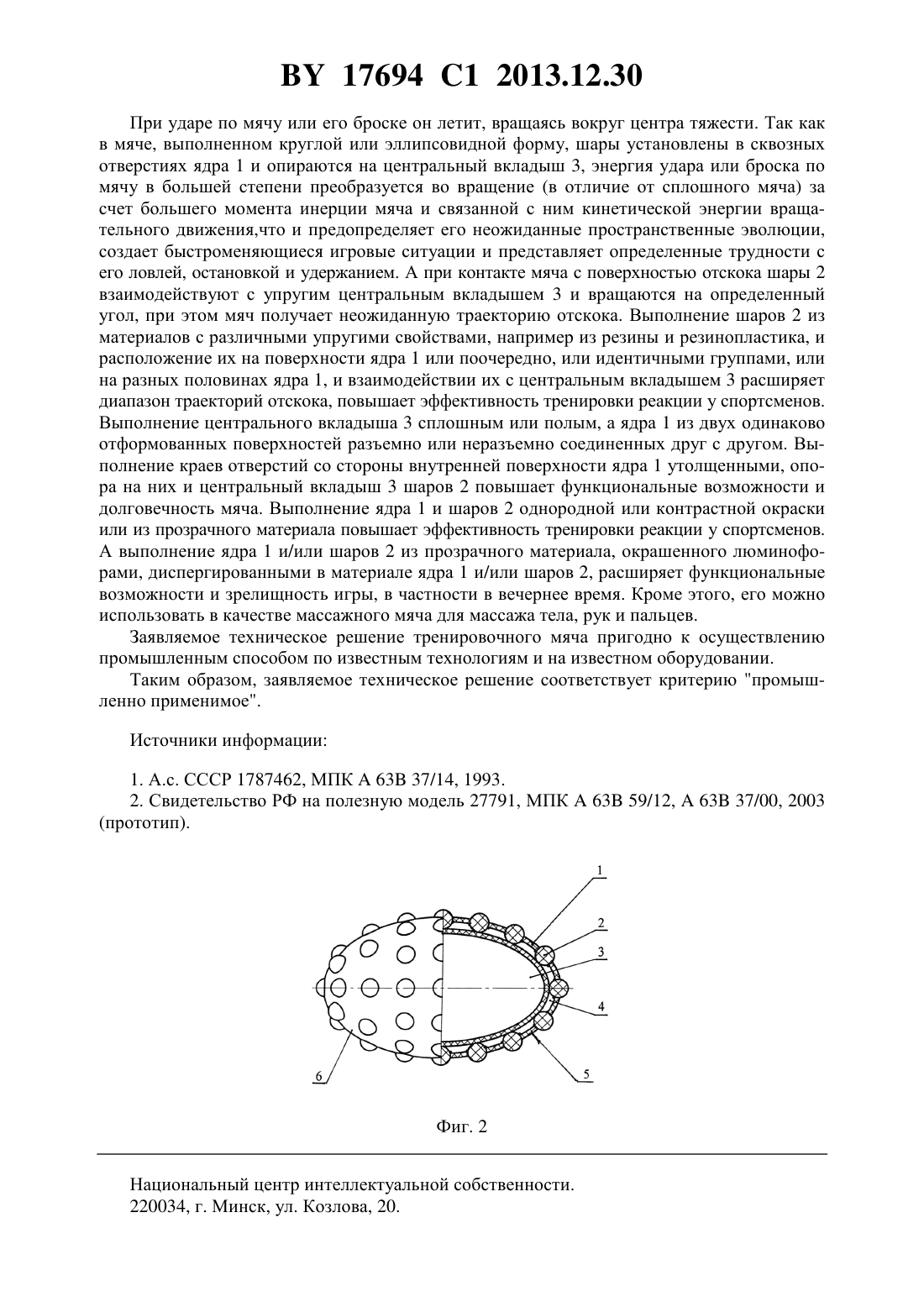

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Усов Антон Петрович(72) Автор Усов Антон Петрович(73) Патентообладатель Усов Антон Петрович(57) 1. Тренировочный мяч, содержащий пустотелое ядро с равномерно расположенными на его поверхности сквозными отверстиями, отличающийся тем, что включает установленные в сквозных отверстиях шары, диаметр которых больше диаметра сквозных отверстий, и центральный вкладыш, размещенный внутри пустотелого ядра с образованием кольцевой полости, причем пустотелое ядро и центральный вкладыш имеют круглую или эллипсовидную объемную форму, при этом шары установлены в сквозных отверстиях с возможностью вращения и опирания на центральный вкладыш. 2. Тренировочный мяч по п. 1, отличающийся тем, что шары и центральный вкладыш выполнены из упругих материалов, например резины и резинопластика, а пустотелое ядро выполнено из полипропилена или полиэтилена. 3. Тренировочный мяч по п. 1 или 2, отличающийся тем, что шары и центральный вкладыш выполнены из упругих материалов с одинаковыми или различными упругими свойствами. 4. Тренировочный мяч по п. 1, отличающийся тем, что шары выполнены из упругих материалов с различными свойствами, например из резины и резинопластика, и располо Фиг. 1 17694 1 2013.12.30 жены поочередно на поверхности пустотелого ядра, или идентичными группами, или на разных половинах ядра. 5. Тренировочный мяч по п. 1, отличающийся тем, что центральный вкладыш выполнен сплошным или полым. 6. Тренировочный мяч по п. 1, отличающийся тем, что пустотелое ядро выполнено из двух одинаково отформованных поверхностей, разъемно или неразъемно соединенных друг с другом. 7. Тренировочный мяч по п. 1, отличающийся тем, что края сквозных отверстий со стороны внутренней поверхности пустотелого ядра выполнены утолщенными. 8. Тренировочный мяч по п. 1, отличающийся тем, что пустотелое ядро и шары выполнены однородной или контрастной окраски или выполнены из прозрачного материала. 9. Тренировочный мяч по п. 1, отличающийся тем, что пустотелое ядро и/или шары выполнены из прозрачного материала и окрашены люминофорами. 10. Тренировочный мяч по п. 9, отличающийся тем, что люминофоры диспергированы в прозрачном материале. Изобретение относится к спортивному инвентарю и может быть использовано в тренировках и спортивных играх, а также для массажа. Известен тренировочный мяч, содержащий ядро с выступающими элементами, выполненными в виде полусфер 1. Недостатками этого мяча являются ограниченные функциональные возможности мяча, недостаточная прыгучесть и эластичность, большая ударная нагрузка на ладонь игрока и поверхность отскока выступающими элементами, выполненными в виде полусфер, что приводит к повреждению выступающих элементов. Наиболее близким решением по технической сущности является тренировочный мяч,содержащий пустотелое ядро с равномерно расположенными на его поверхности сквозными отверстиями 2. Недостатками указанного мяча также являются ограниченные функциональные возможности, недостаточная прыгучесть и долговечность, так как он выполнен из пластмассы и предназначен для игры в флорбол. Задачей изобретения является расширение функциональных возможностей, долговечности и зрелищности игры расширения сферы применения в качестве массажного мяча. Поставленная задача достигается тем, что тренировочный мяч, содержащий пустотелое ядро с равномерно расположенными на его поверхности сквозными отверстиями, согласно изобретению включает установленные в сквозных отверстиях шары, диаметр которых больше диаметра сквозных отверстий, и центральный вкладыш, размещенный внутри пустотелого ядра с образованием кольцевой полости, причем пустотелое ядро и центральный вкладыш имеют круглую или эллипсовидную объемную форму, при этом шары установлены в сквозных отверстиях с возможностью вращения и опирания на центральный вкладыш. Кроме того, шары и центральный вкладыш выполнены из упругих материалов, например резины или резинопластика, а пустотелое ядро выполнено из полипропилена или полиэтилена. Кроме того, шары и центральный вкладыш выполнены из упругих материалов с одинаковыми или различными упругими свойствами. Кроме того, шары выполнены из упругих материалов с различными свойствами, например из резины и резинопластика, и расположены поочередно на поверхности пустотелого ядра, или идентичными группами, или на разных половинах ядра. Кроме того, центральный вкладыш выполнен сплошным или полым, пустотелое ядро выполнено из двух одинаково отформованных поверхностей, разъемно или неразъемно соединенных друг с другом. Кроме того, края сквозных отверстий со стороны внутренней поверхности пустотелого ядра выполнены утолщенными. 2 17694 1 2013.12.30 Кроме того, пустотелое ядро и шары выполнены однородной или контрастной окраски или выполнены из прозрачного материала. Кроме того, пустотелое ядро и/или шары выполнены из прозрачного материала и окрашены люминофорами. Кроме того, люминофоры диспергированы в прозрачном материале. Сопоставление заявляемого технического решения с прототипом показывает, что новыми существенными признаками являются следующие признаки тренировочный мяч включает установленные в сквозных отверстиях шары, диаметр которых больше диаметра сквозных отверстий, и центральный вкладыш, размещенный внутри пустотелого ядра с образованием кольцевой полости пустотелое ядро и центральный вкладыш имеют круглую или эллипсовидную объемную форму шары установлены в сквозных отверстиях с возможностью вращения и опирания на центральный вкладыш, что для специалиста явным образом не следует из уровня техники. Проведенный заявителем анализ уровня техники позволил установить, что аналоги,характеризующиеся совокупностями признаков, тождественными всем признакам заявленного тренировочного мяча, отсутствуют. Результаты поиска известных решений в данной и смежных областях техники с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявленного изобретения, показали, что они не следуют явным образом из уровня техники. Из определенного заявителем уровня техники не выявлена известность влияния предусматриваемых существенными признаками заявленного изобретения преобразований на достижение указанного технического результата. Следовательно, заявленное изобретение соответствует условию патентоспособности изобретательский уровень. Изложенная сущность заявляемой полезной модели поясняется фигурами на которых представлены фиг. 1 - общий вид тренировочного мяча с круглой формой ядра фиг. 2 - общий вид тренировочного мяча с эллипсовидной формой ядра. Предлагаемый тренировочный мяч содержит пустотелое ядро 1 с равномерно расположенными на его поверхности сквозными отверстиями, в которых установлены шары 2,диаметр которых больше диаметра сквозных отверстий. Центральный вкладыш 3 размещен внутри пустотелого ядра 1 с образованием кольцевой полости 4. Пустотелое ядро 1 и центральный вкладыш 3 имеют круглую или эллипсовидную объемную форму. Шары 2 установлены в сквозных отверстиях ядра 1 с возможностью вращения и опирания на центральный вкладыш 3. Шары 2 и центральный вкладыш 3 выполнены из упругих материалов, например резины или резинопластика, а пустотелое ядро 1 выполнено из полипропилена или полиэтилена. Шары 2 и центральный вкладыш 3 выполнены из упругих материалов с одинаковыми или различными упругими свойствами. Шары 2 выполнены из упругих материалов с различными свойствами, например из резины и резинопластика, и расположены поочередно на поверхности пустотелого ядра 1, или идентичными группами, или на разных половинах ядра 1. Центральный вкладыш 3 выполнен сплошным или полым. Пустотелое ядро 1 выполнено из двух одинаково отформованных поверхностей 5 и 6, разъемно или неразъемно соединенных друг с другом. Края сквозных отверстий со стороны внутренней поверхности пустотелого ядра 1 выполнены утолщенными. Пустотелое ядро 1 и шары 2 выполнены однородной или контрастной окраски или выполнены из прозрачного материала. Пустотелое ядро 1 и/или шары 2 выполнены из прозрачного материала и окрашены люминофорами. Люминофоры диспергированы в прозрачном материале. Изготовление тренировочного мяча предложенной конструкции и свойствами позволяет выпускать мячи, размеры которых аналогичны размерам известных мячей, с различными функциональными возможностями и требованиями. Предложенный мяч также можно использовать в качестве массажного мяча. Используют тренировочный мяч следующим образом. 3 17694 1 2013.12.30 При ударе по мячу или его броске он летит, вращаясь вокруг центра тяжести. Так как в мяче, выполненном круглой или эллипсовидной форму, шары установлены в сквозных отверстиях ядра 1 и опираются на центральный вкладыш 3, энергия удара или броска по мячу в большей степени преобразуется во вращение (в отличие от сплошного мяча) за счет большего момента инерции мяча и связанной с ним кинетической энергии вращательного движения,что и предопределяет его неожиданные пространственные эволюции,создает быстроменяющиеся игровые ситуации и представляет определенные трудности с его ловлей, остановкой и удержанием. А при контакте мяча с поверхностью отскока шары 2 взаимодействуют с упругим центральным вкладышем 3 и вращаются на определенный угол, при этом мяч получает неожиданную траекторию отскока. Выполнение шаров 2 из материалов с различными упругими свойствами, например из резины и резинопластика, и расположение их на поверхности ядра 1 или поочередно, или идентичными группами, или на разных половинах ядра 1, и взаимодействии их с центральным вкладышем 3 расширяет диапазон траекторий отскока, повышает эффективность тренировки реакции у спортсменов. Выполнение центрального вкладыша 3 сплошным или полым, а ядра 1 из двух одинаково отформованных поверхностей разъемно или неразъемно соединенных друг с другом. Выполнение краев отверстий со стороны внутренней поверхности ядра 1 утолщенными, опора на них и центральный вкладыш 3 шаров 2 повышает функциональные возможности и долговечность мяча. Выполнение ядра 1 и шаров 2 однородной или контрастной окраски или из прозрачного материала повышает эффективность тренировки реакции у спортсменов. А выполнение ядра 1 и/или шаров 2 из прозрачного материала, окрашенного люминофорами, диспергированными в материале ядра 1 и/или шаров 2, расширяет функциональные возможности и зрелищность игры, в частности в вечернее время. Кроме этого, его можно использовать в качестве массажного мяча для массажа тела, рук и пальцев. Заявляемое техническое решение тренировочного мяча пригодно к осуществлению промышленным способом по известным технологиям и на известном оборудовании. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Источники информации 1. А.с. СССР 1787462, МПК 63 37/14, 1993. 2. Свидетельство РФ на полезную модель 27791, МПК 63 59/12,63 37/00, 2003 Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
