Подошва обуви

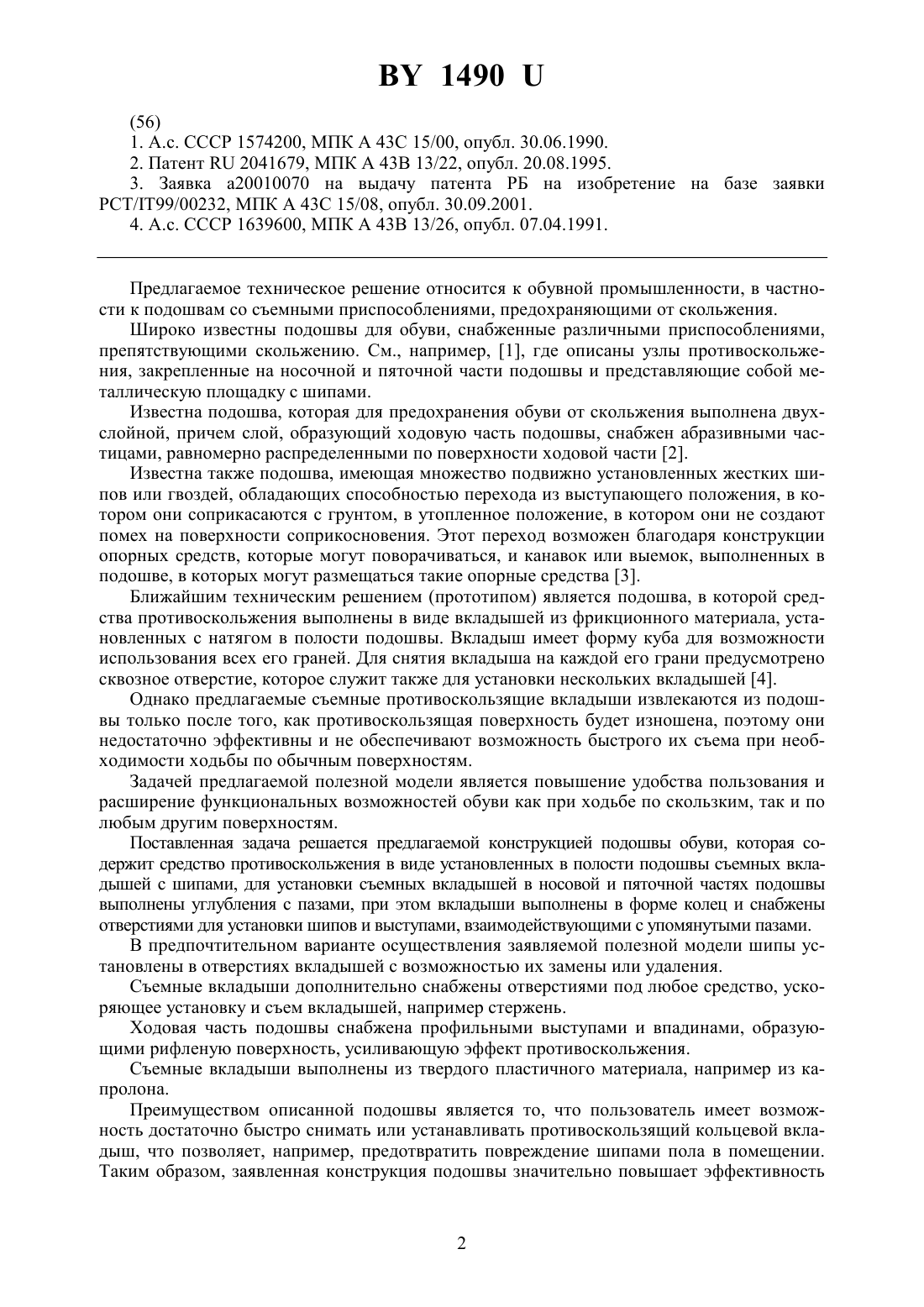

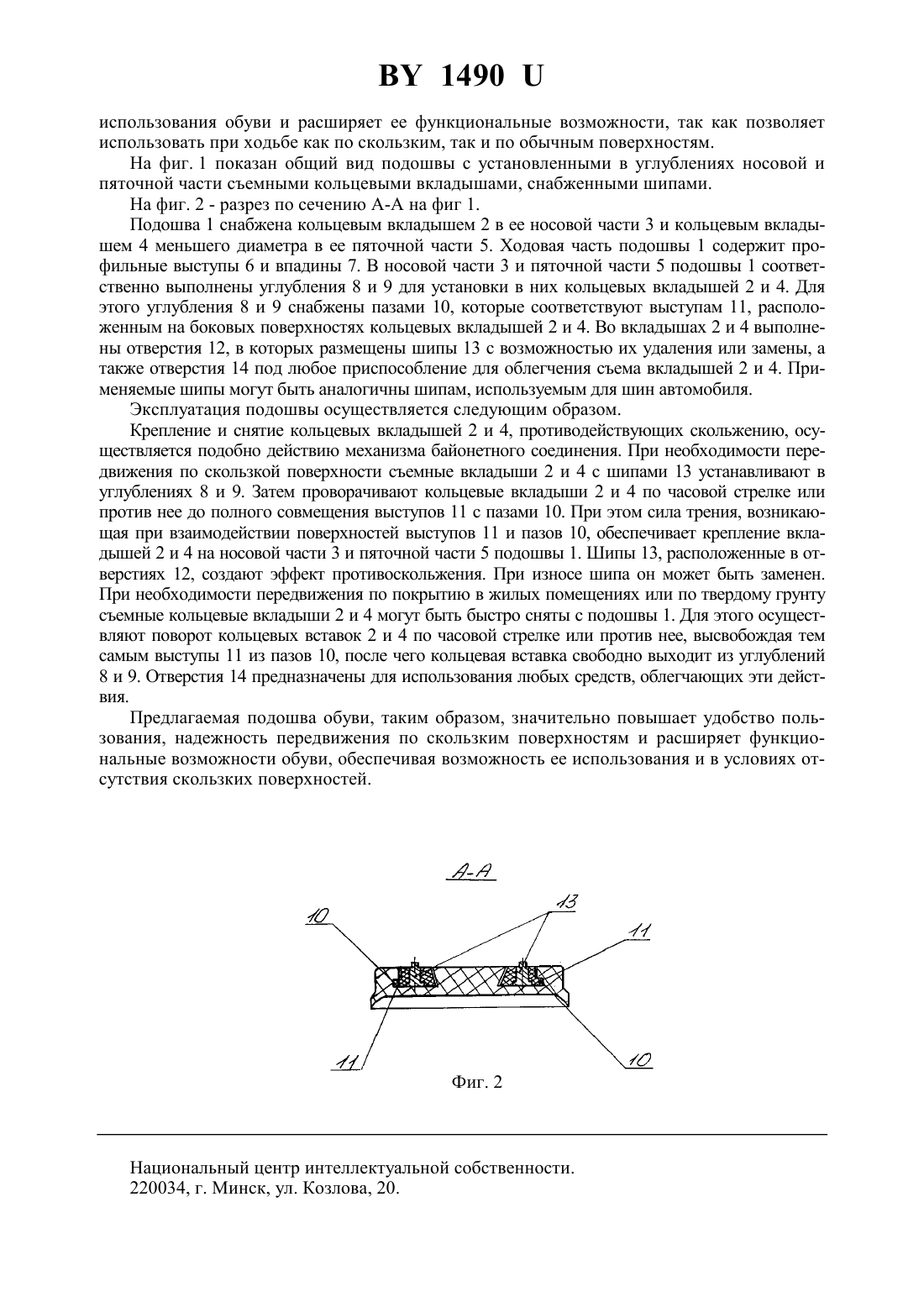

(71) Заявитель Совместное общество с ограниченной ответственностью ОХОТНИК(72) Автор Горецкий Александр Валентинович(73) Патентообладатель Совместное общество с ограниченной ответственностью ОХОТНИК(57) 1. Подошва обуви, содержащая средство противоскольжения в виде съемных вкладышей,установленных в полости подошвы, отличающаяся тем, что вкладыши снабжены шипами,для установки съемных вкладышей в носовой и пяточной частях подошвы выполнены углубления с пазами, при этом вкладыши выполнены в форме колец и снабжены отверстиями для установки шипов и выступами, взаимодействующими с упомянутыми пазами. 2. Подошва по п. 1, отличающаяся тем, что шипы установлены в отверстиях вкладышей с возможностью их замены или удаления. 3. Подошва по п. 1 или 2, отличающаяся тем, что вкладыши снабжены отверстиями под средство, ускоряющие их установку или съем. 4. Подошва по любому из пп. 1-3, отличающаяся тем, что ходовая часть подошвы снабжена профильными выступами и впадинами. 5. Подошва по любому из пп. 1-4, отличающаяся тем, что съемные вставки выполнены из твердого пластичного материала, например капролона.(56) 1. А.с. СССР 1574200, МПК А 43 С 15/00, опубл. 30.06.1990. 2. Патент 2041679, МПК А 43 В 13/22, опубл. 20.08.1995. 3. Заявка а 20010070 на выдачу патента РБ на изобретение на базе заявки/99/00232, МПК А 43 С 15/08, опубл. 30.09.2001. 4. А.с. СССР 1639600, МПК А 43 В 13/26, опубл. 07.04.1991. Предлагаемое техническое решение относится к обувной промышленности, в частности к подошвам со съемными приспособлениями, предохраняющими от скольжения. Широко известны подошвы для обуви, снабженные различными приспособлениями,препятствующими скольжению. См., например, 1, где описаны узлы противоскольжения, закрепленные на носочной и пяточной части подошвы и представляющие собой металлическую площадку с шипами. Известна подошва, которая для предохранения обуви от скольжения выполнена двухслойной, причем слой, образующий ходовую часть подошвы, снабжен абразивными частицами, равномерно распределенными по поверхности ходовой части 2. Известна также подошва, имеющая множество подвижно установленных жестких шипов или гвоздей, обладающих способностью перехода из выступающего положения, в котором они соприкасаются с грунтом, в утопленное положение, в котором они не создают помех на поверхности соприкосновения. Этот переход возможен благодаря конструкции опорных средств, которые могут поворачиваться, и канавок или выемок, выполненных в подошве, в которых могут размещаться такие опорные средства 3. Ближайшим техническим решением (прототипом) является подошва, в которой средства противоскольжения выполнены в виде вкладышей из фрикционного материала, установленных с натягом в полости подошвы. Вкладыш имеет форму куба для возможности использования всех его граней. Для снятия вкладыша на каждой его грани предусмотрено сквозное отверстие, которое служит также для установки нескольких вкладышей 4. Однако предлагаемые съемные противоскользящие вкладыши извлекаются из подошвы только после того, как противоскользящая поверхность будет изношена, поэтому они недостаточно эффективны и не обеспечивают возможность быстрого их съема при необходимости ходьбы по обычным поверхностям. Задачей предлагаемой полезной модели является повышение удобства пользования и расширение функциональных возможностей обуви как при ходьбе по скользким, так и по любым другим поверхностям. Поставленная задача решается предлагаемой конструкцией подошвы обуви, которая содержит средство противоскольжения в виде установленных в полости подошвы съемных вкладышей с шипами, для установки съемных вкладышей в носовой и пяточной частях подошвы выполнены углубления с пазами, при этом вкладыши выполнены в форме колец и снабжены отверстиями для установки шипов и выступами, взаимодействующими с упомянутыми пазами. В предпочтительном варианте осуществления заявляемой полезной модели шипы установлены в отверстиях вкладышей с возможностью их замены или удаления. Съемные вкладыши дополнительно снабжены отверстиями под любое средство, ускоряющее установку и съем вкладышей, например стержень. Ходовая часть подошвы снабжена профильными выступами и впадинами, образующими рифленую поверхность, усиливающую эффект противоскольжения. Съемные вкладыши выполнены из твердого пластичного материала, например из капролона. Преимуществом описанной подошвы является то, что пользователь имеет возможность достаточно быстро снимать или устанавливать противоскользящий кольцевой вкладыш, что позволяет, например, предотвратить повреждение шипами пола в помещении. Таким образом, заявленная конструкция подошвы значительно повышает эффективность 1490 использования обуви и расширяет ее функциональные возможности, так как позволяет использовать при ходьбе как по скользким, так и по обычным поверхностям. На фиг. 1 показан общий вид подошвы с установленными в углублениях носовой и пяточной части съемными кольцевыми вкладышами, снабженными шипами. На фиг. 2 - разрез по сечению А-А на фиг 1. Подошва 1 снабжена кольцевым вкладышем 2 в ее носовой части 3 и кольцевым вкладышем 4 меньшего диаметра в ее пяточной части 5. Ходовая часть подошвы 1 содержит профильные выступы 6 и впадины 7. В носовой части 3 и пяточной части 5 подошвы 1 соответственно выполнены углубления 8 и 9 для установки в них кольцевых вкладышей 2 и 4. Для этого углубления 8 и 9 снабжены пазами 10, которые соответствуют выступам 11, расположенным на боковых поверхностях кольцевых вкладышей 2 и 4. Во вкладышах 2 и 4 выполнены отверстия 12, в которых размещены шипы 13 с возможностью их удаления или замены, а также отверстия 14 под любое приспособление для облегчения съема вкладышей 2 и 4. Применяемые шипы могут быть аналогичны шипам, используемым для шин автомобиля. Эксплуатация подошвы осуществляется следующим образом. Крепление и снятие кольцевых вкладышей 2 и 4, противодействующих скольжению, осуществляется подобно действию механизма байонетного соединения. При необходимости передвижения по скользкой поверхности съемные вкладыши 2 и 4 с шипами 13 устанавливают в углублениях 8 и 9. Затем проворачивают кольцевые вкладыши 2 и 4 по часовой стрелке или против нее до полного совмещения выступов 11 с пазами 10. При этом сила трения, возникающая при взаимодействии поверхностей выступов 11 и пазов 10, обеспечивает крепление вкладышей 2 и 4 на носовой части 3 и пяточной части 5 подошвы 1. Шипы 13, расположенные в отверстиях 12, создают эффект противоскольжения. При износе шипа он может быть заменен. При необходимости передвижения по покрытию в жилых помещениях или по твердому грунту съемные кольцевые вкладыши 2 и 4 могут быть быстро сняты с подошвы 1. Для этого осуществляют поворот кольцевых вставок 2 и 4 по часовой стрелке или против нее, высвобождая тем самым выступы 11 из пазов 10, после чего кольцевая вставка свободно выходит из углублений 8 и 9. Отверстия 14 предназначены для использования любых средств, облегчающих эти действия. Предлагаемая подошва обуви, таким образом, значительно повышает удобство пользования, надежность передвижения по скользким поверхностям и расширяет функциональные возможности обуви, обеспечивая возможность ее использования и в условиях отсутствия скользких поверхностей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
