Стеблеподъемник

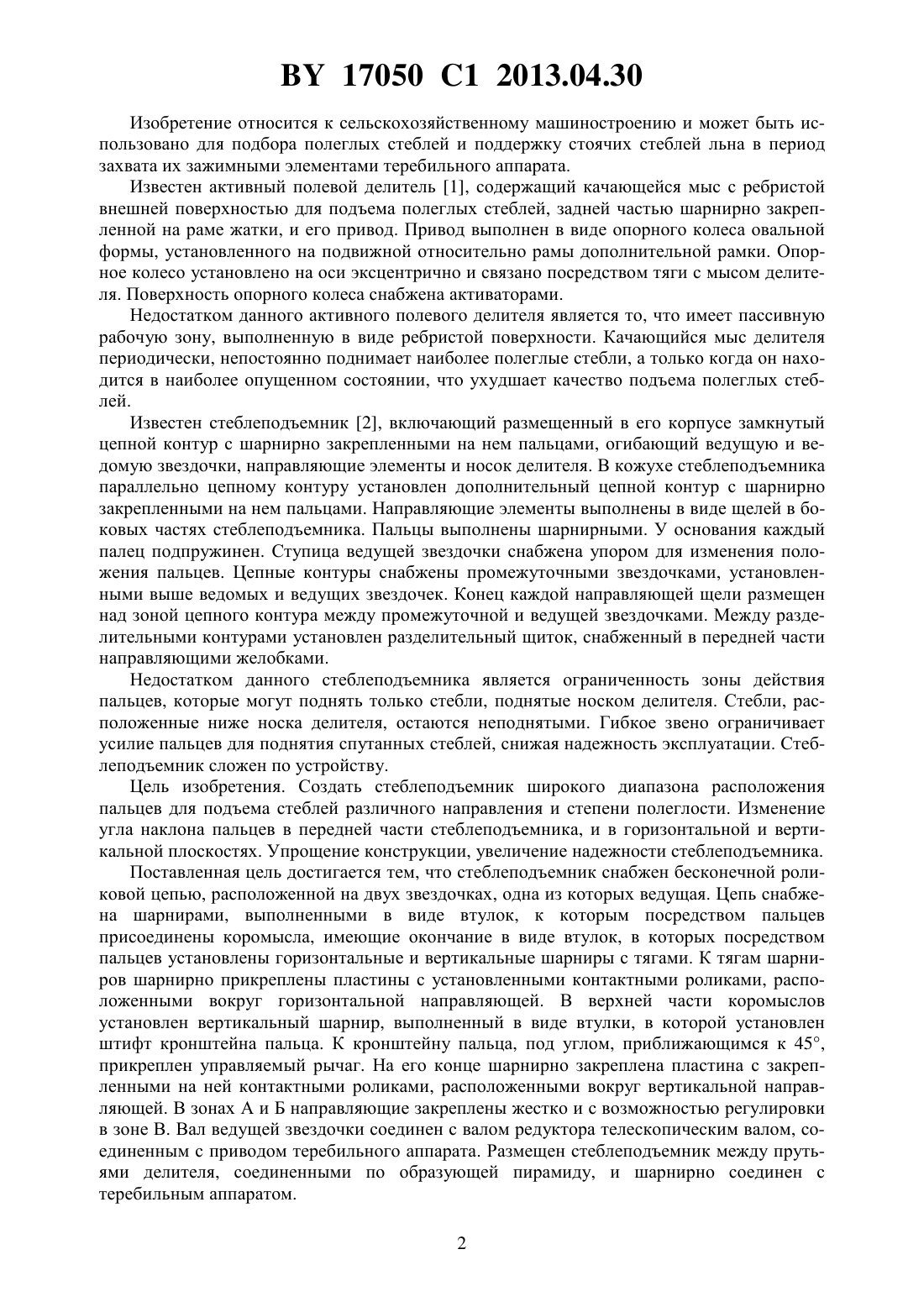

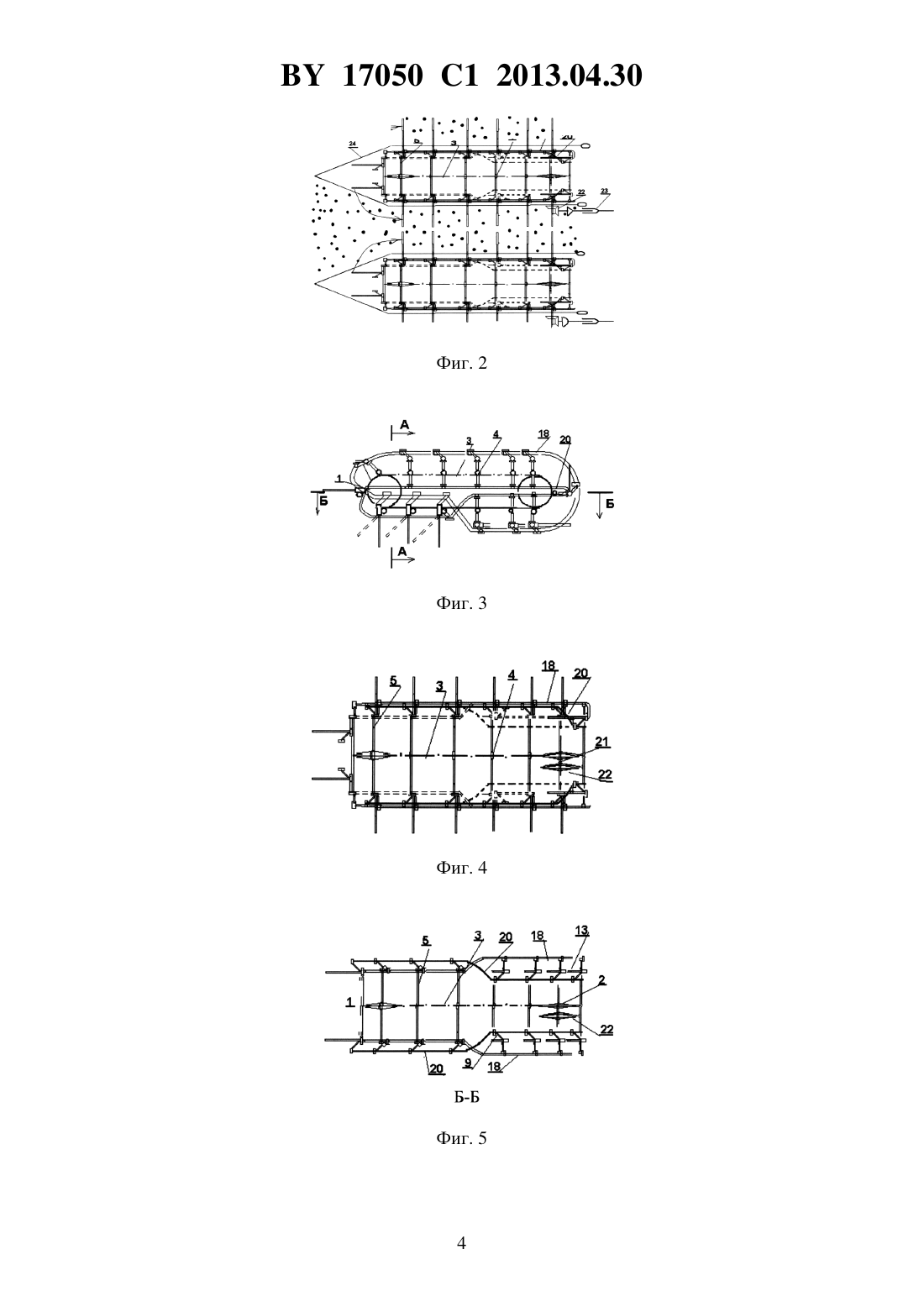

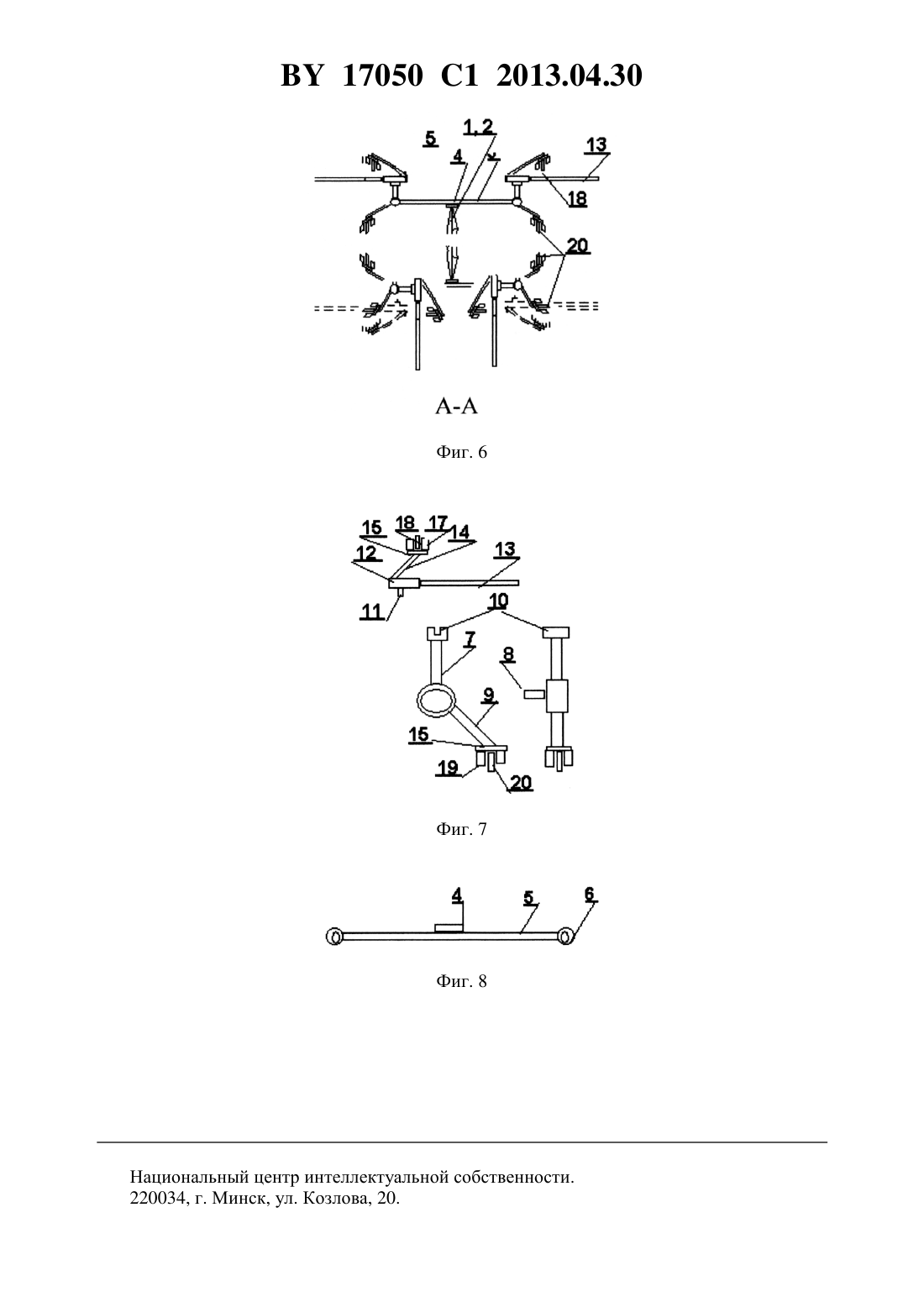

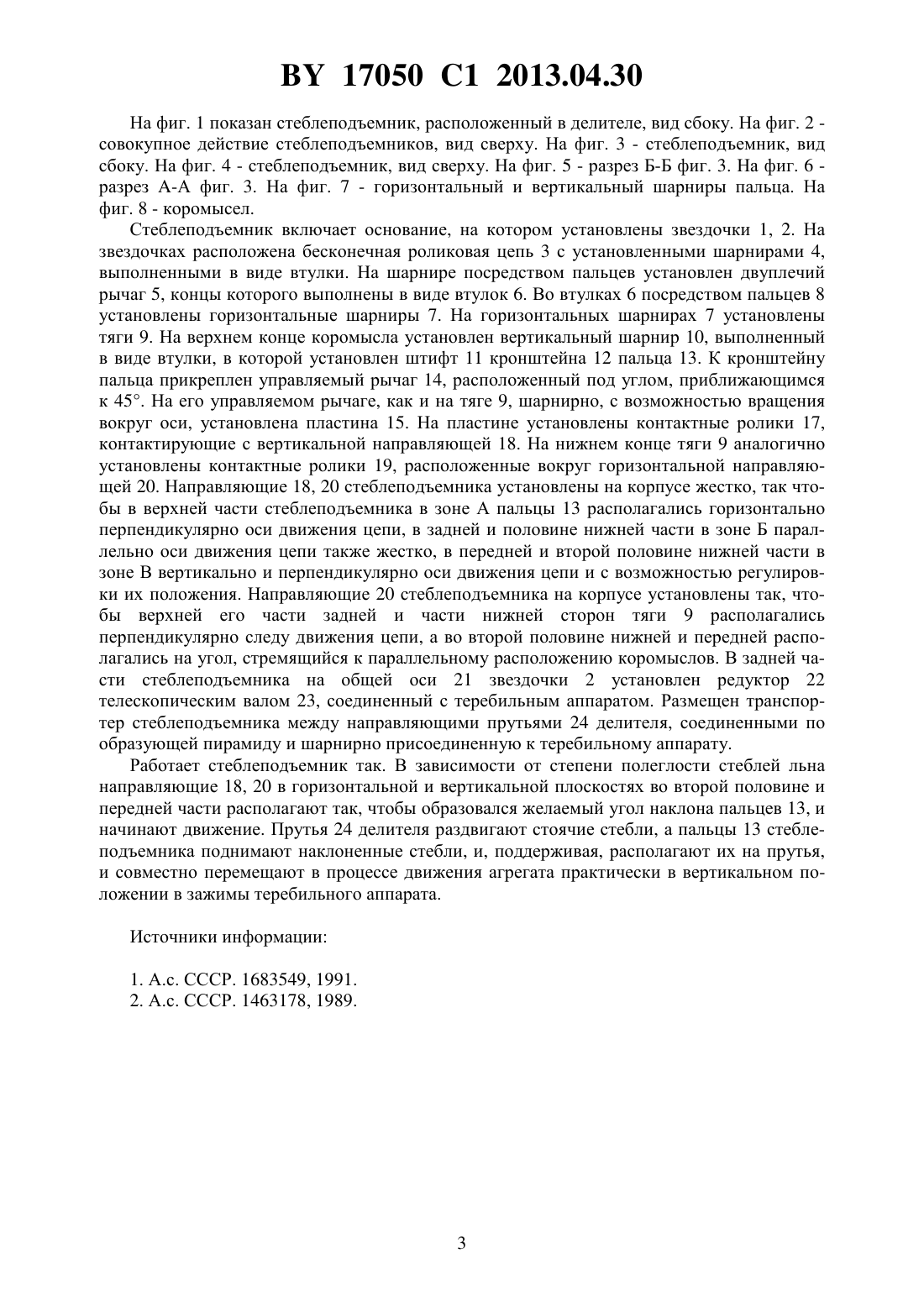

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Поклад Станислав Петрович(72) Автор Поклад Станислав Петрович(73) Патентообладатель Поклад Станислав Петрович(57) 1. Стеблеподъемник, содержащий корпус, в котором расположены замкнутый цепной контур, цепь которого установлена на звездочках, направляющие элементы и носок делителя, отличающийся тем, что цепь снабжена коромыслами, на которых установлены шарниры, на каждом шарнире посредством пальцев установлен двуплечий рычаг, концы которого выполнены в виде втулок, в которых установлены горизонтальные шарниры, а на горизонтальных шарнирах установлены тяги, на каждой тяге установлена пластина, а на ней установлены контактные ролики, взаимодействующие с вертикальной и горизонтальной направляющими, жестко закрепленными на корпусе, при этом ведущая звездочка цепи замкнутого контура установлена с возможностью кинематической связи через телескопический вал с трансмиссией теребильного аппарата. 2. Стеблеподъемник по п. 1, отличающийся тем, что вертикальная и горизонтальная направляющие выполнены с возможностью регулировки наклона пальцев. 17050 1 2013.04.30 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для подбора полеглых стеблей и поддержку стоячих стеблей льна в период захвата их зажимными элементами теребильного аппарата. Известен активный полевой делитель 1, содержащий качающейся мыс с ребристой внешней поверхностью для подъема полеглых стеблей, задней частью шарнирно закрепленной на раме жатки, и его привод. Привод выполнен в виде опорного колеса овальной формы, установленного на подвижной относительно рамы дополнительной рамки. Опорное колесо установлено на оси эксцентрично и связано посредством тяги с мысом делителя. Поверхность опорного колеса снабжена активаторами. Недостатком данного активного полевого делителя является то, что имеет пассивную рабочую зону, выполненную в виде ребристой поверхности. Качающийся мыс делителя периодически, непостоянно поднимает наиболее полеглые стебли, а только когда он находится в наиболее опущенном состоянии, что ухудшает качество подъема полеглых стеблей. Известен стеблеподъемник 2, включающий размещенный в его корпусе замкнутый цепной контур с шарнирно закрепленными на нем пальцами, огибающий ведущую и ведомую звездочки, направляющие элементы и носок делителя. В кожухе стеблеподъемника параллельно цепному контуру установлен дополнительный цепной контур с шарнирно закрепленными на нем пальцами. Направляющие элементы выполнены в виде щелей в боковых частях стеблеподъемника. Пальцы выполнены шарнирными. У основания каждый палец подпружинен. Ступица ведущей звездочки снабжена упором для изменения положения пальцев. Цепные контуры снабжены промежуточными звездочками, установленными выше ведомых и ведущих звездочек. Конец каждой направляющей щели размещен над зоной цепного контура между промежуточной и ведущей звездочками. Между разделительными контурами установлен разделительный щиток, снабженный в передней части направляющими желобками. Недостатком данного стеблеподъемника является ограниченность зоны действия пальцев, которые могут поднять только стебли, поднятые носком делителя. Стебли, расположенные ниже носка делителя, остаются неподнятыми. Гибкое звено ограничивает усилие пальцев для поднятия спутанных стеблей, снижая надежность эксплуатации. Стеблеподъемник сложен по устройству. Цель изобретения. Создать стеблеподъемник широкого диапазона расположения пальцев для подъема стеблей различного направления и степени полеглости. Изменение угла наклона пальцев в передней части стеблеподъемника, и в горизонтальной и вертикальной плоскостях. Упрощение конструкции, увеличение надежности стеблеподъемника. Поставленная цель достигается тем, что стеблеподъемник снабжен бесконечной роликовой цепью, расположенной на двух звездочках, одна из которых ведущая. Цепь снабжена шарнирами, выполненными в виде втулок, к которым посредством пальцев присоединены коромысла, имеющие окончание в виде втулок, в которых посредством пальцев установлены горизонтальные и вертикальные шарниры с тягами. К тягам шарниров шарнирно прикреплены пластины с установленными контактными роликами, расположенными вокруг горизонтальной направляющей. В верхней части коромыслов установлен вертикальный шарнир, выполненный в виде втулки, в которой установлен штифт кронштейна пальца. К кронштейну пальца, под углом, приближающимся к 45,прикреплен управляемый рычаг. На его конце шарнирно закреплена пластина с закрепленными на ней контактными роликами, расположенными вокруг вертикальной направляющей. В зонах А и Б направляющие закреплены жестко и с возможностью регулировки в зоне В. Вал ведущей звездочки соединен с валом редуктора телескопическим валом, соединенным с приводом теребильного аппарата. Размещен стеблеподъемник между прутьями делителя, соединенными по образующей пирамиду, и шарнирно соединен с теребильным аппаратом. 2 17050 1 2013.04.30 На фиг. 1 показан стеблеподъемник, расположенный в делителе, вид сбоку. На фиг. 2 совокупное действие стеблеподъемников, вид сверху. На фиг. 3 - стеблеподъемник, вид сбоку. На фиг. 4 - стеблеподъемник, вид сверху. На фиг. 5 - разрез Б-Б фиг. 3. На фиг. 6 разрез -А фиг. 3. На фиг. 7 - горизонтальный и вертикальный шарниры пальца. На фиг. 8 - коромысел. Стеблеподъемник включает основание, на котором установлены звездочки 1, 2. На звездочках расположена бесконечная роликовая цепь 3 с установленными шарнирами 4,выполненными в виде втулки. На шарнире посредством пальцев установлен двуплечий рычаг 5, концы которого выполнены в виде втулок 6. Во втулках 6 посредством пальцев 8 установлены горизонтальные шарниры 7. На горизонтальных шарнирах 7 установлены тяги 9. На верхнем конце коромысла установлен вертикальный шарнир 10, выполненный в виде втулки, в которой установлен штифт 11 кронштейна 12 пальца 13. К кронштейну пальца прикреплен управляемый рычаг 14, расположенный под углом, приближающимся к 45. На его управляемом рычаге, как и на тяге 9, шарнирно, с возможностью вращения вокруг оси, установлена пластина 15. На пластине установлены контактные ролики 17,контактирующие с вертикальной направляющей 18. На нижнем конце тяги 9 аналогично установлены контактные ролики 19, расположенные вокруг горизонтальной направляющей 20. Направляющие 18, 20 стеблеподъемника установлены на корпусе жестко, так чтобы в верхней части стеблеподъемника в зоне А пальцы 13 располагались горизонтально перпендикулярно оси движения цепи, в задней и половине нижней части в зоне Б параллельно оси движения цепи также жестко, в передней и второй половине нижней части в зоне В вертикально и перпендикулярно оси движения цепи и с возможностью регулировки их положения. Направляющие 20 стеблеподъемника на корпусе установлены так, чтобы верхней его части задней и части нижней сторон тяги 9 располагались перпендикулярно следу движения цепи, а во второй половине нижней и передней располагались на угол, стремящийся к параллельному расположению коромыслов. В задней части стеблеподъемника на общей оси 21 звездочки 2 установлен редуктор 22 телескопическим валом 23, соединенный с теребильным аппаратом. Размещен транспортер стеблеподъемника между направляющими прутьями 24 делителя, соединенными по образующей пирамиду и шарнирно присоединенную к теребильному аппарату. Работает стеблеподъемник так. В зависимости от степени полеглости стеблей льна направляющие 18, 20 в горизонтальной и вертикальной плоскостях во второй половине и передней части располагают так, чтобы образовался желаемый угол наклона пальцев 13, и начинают движение. Прутья 24 делителя раздвигают стоячие стебли, а пальцы 13 стеблеподъемника поднимают наклоненные стебли, и, поддерживая, располагают их на прутья,и совместно перемещают в процессе движения агрегата практически в вертикальном положении в зажимы теребильного аппарата. Источники информации 1. А.с. СССР. 1683549, 1991. 2. А.с. СССР. 1463178, 1989. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
